Rénovation LUREM C210b

  Ce pas à pas présente un projet en cours de réalisation.

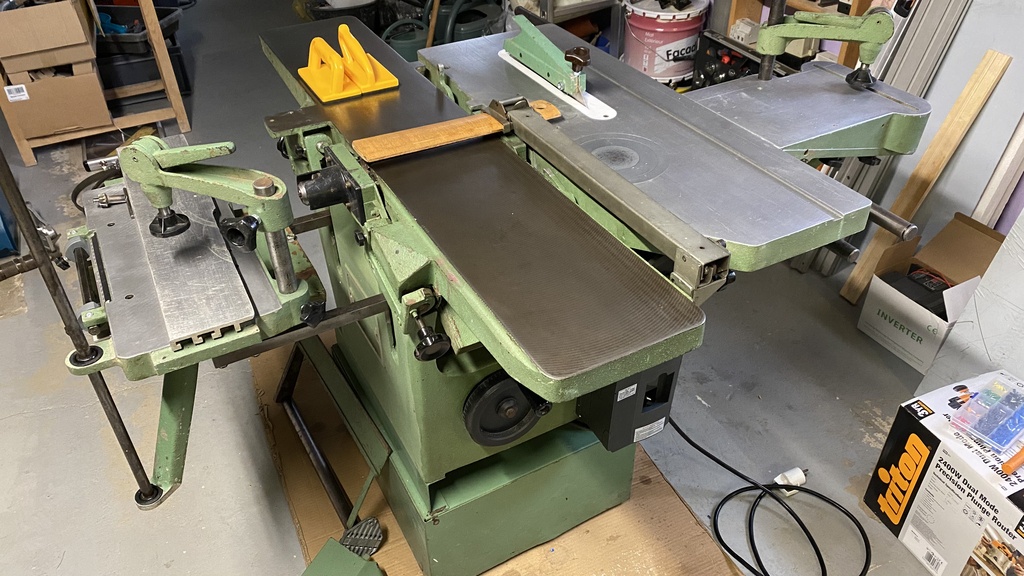

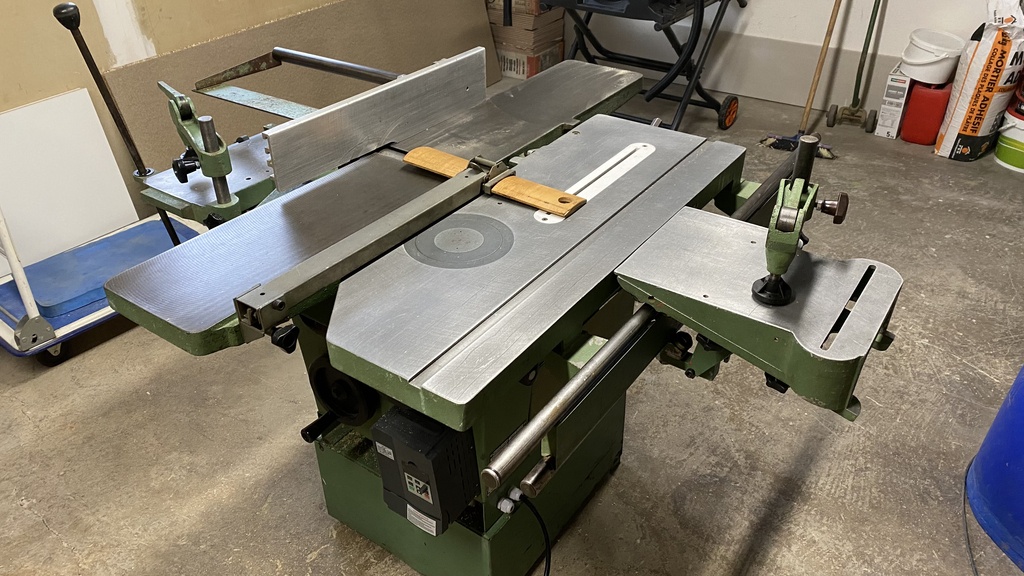

Rénovation LUREM C210b
+

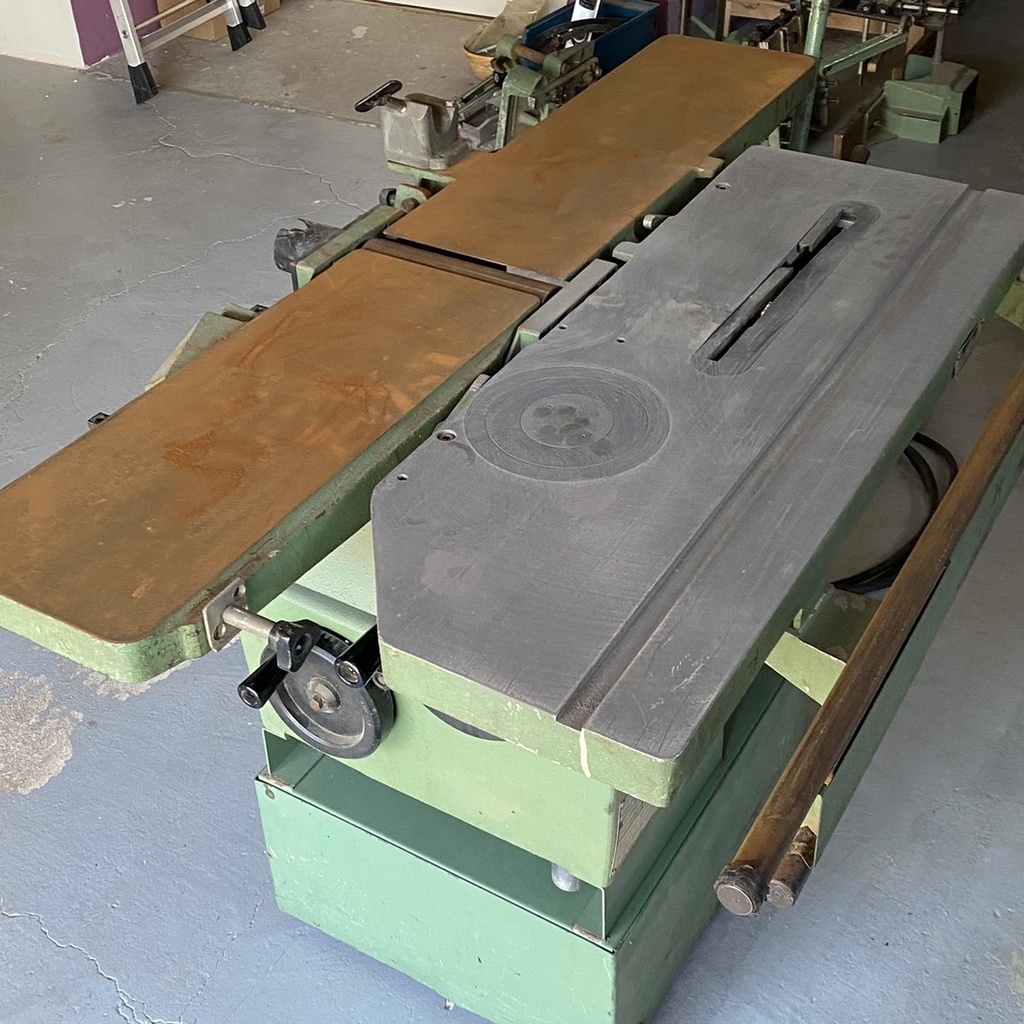

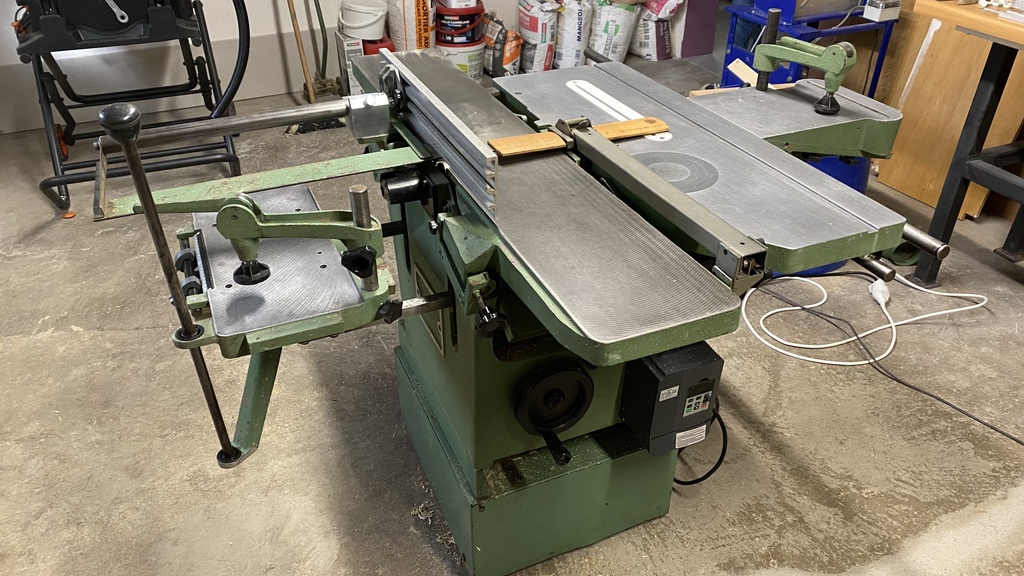

J’ai fais l’acquisition d’un combiné LUREM C210b qui n’avait pas servi depuis quelques années.

Peu entretenu et un peu oxydé mais après une remise en état je ne regrette pas mon achat.

D’après les personnes d’expérience , les critiques sur ce combiné sont très bonnes. J’ai donc pas hésité !!

Voici quelques infos concernant sa remise en état:

  • Soudure de quelques pièces en fonte d’alu cassées.

  • Remplacement des butées de la mortaiseuse

  • Remplacement des roulettes nylon de la table de la mortaiseuse

  • Ajout d’un variateur de fréquence mono / tri.

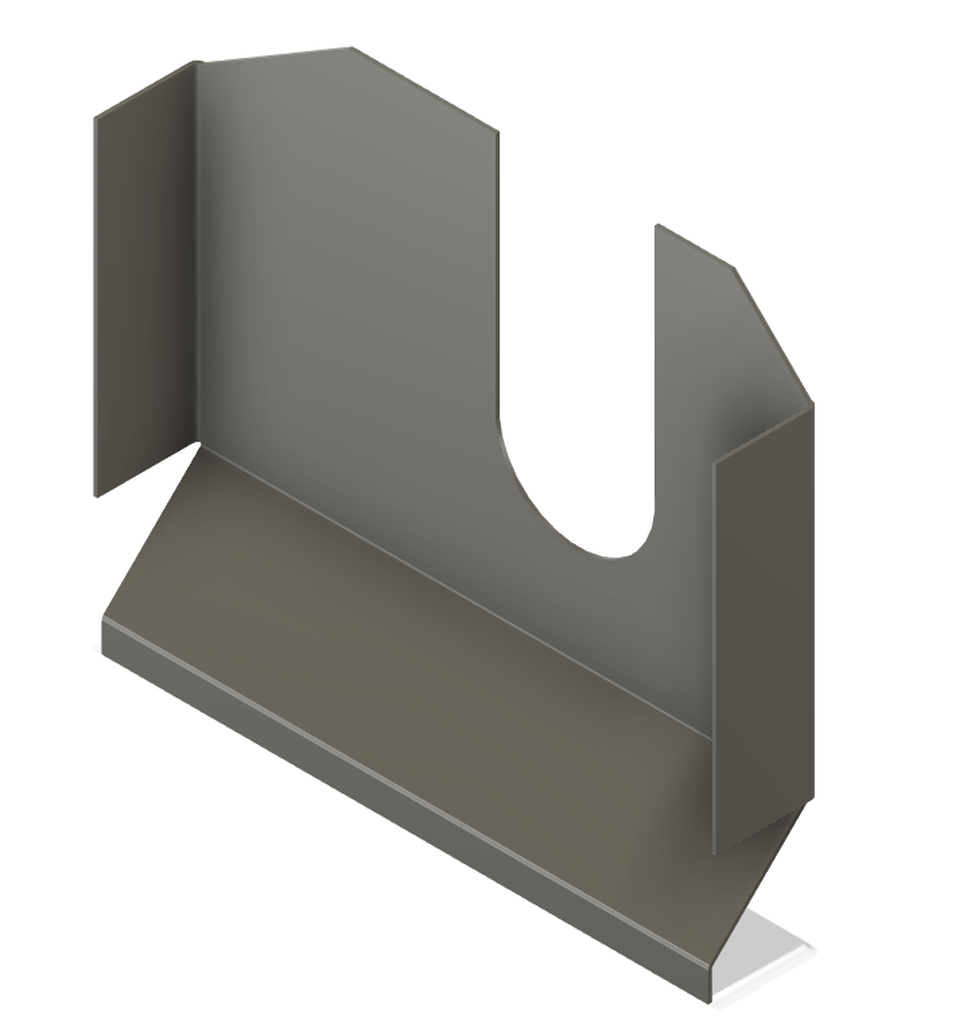

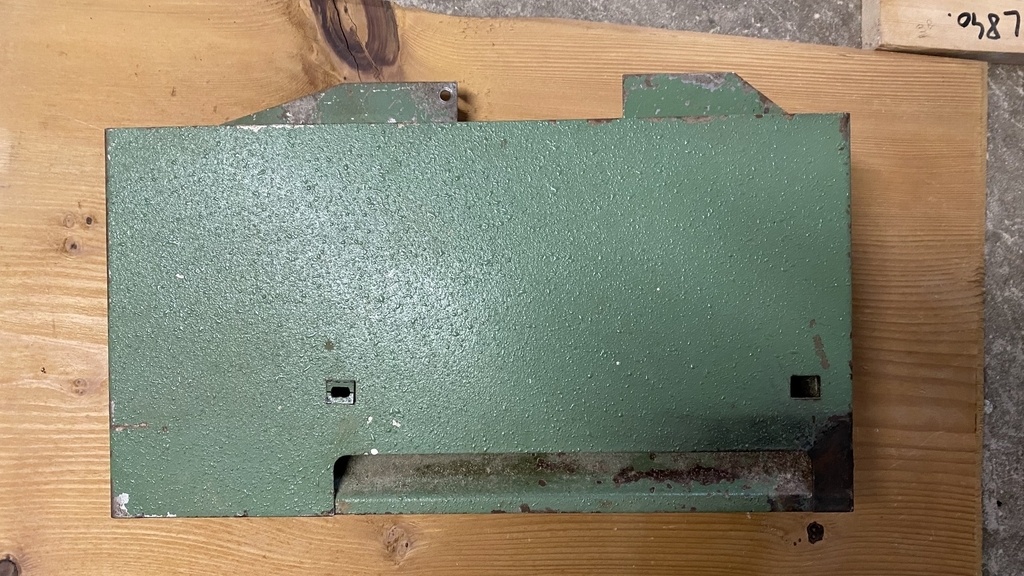

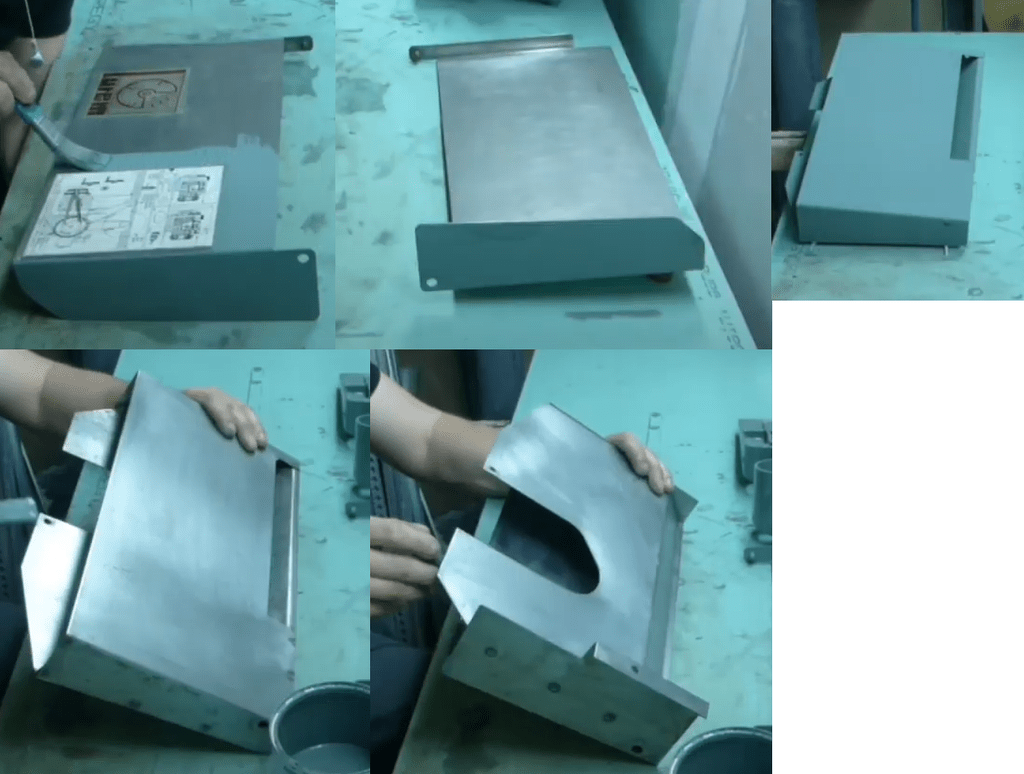

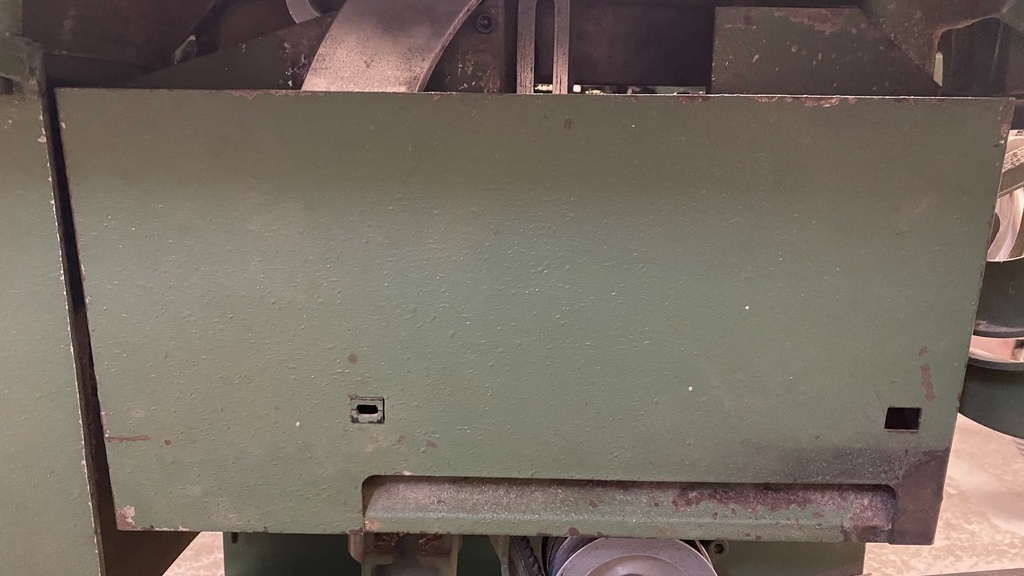

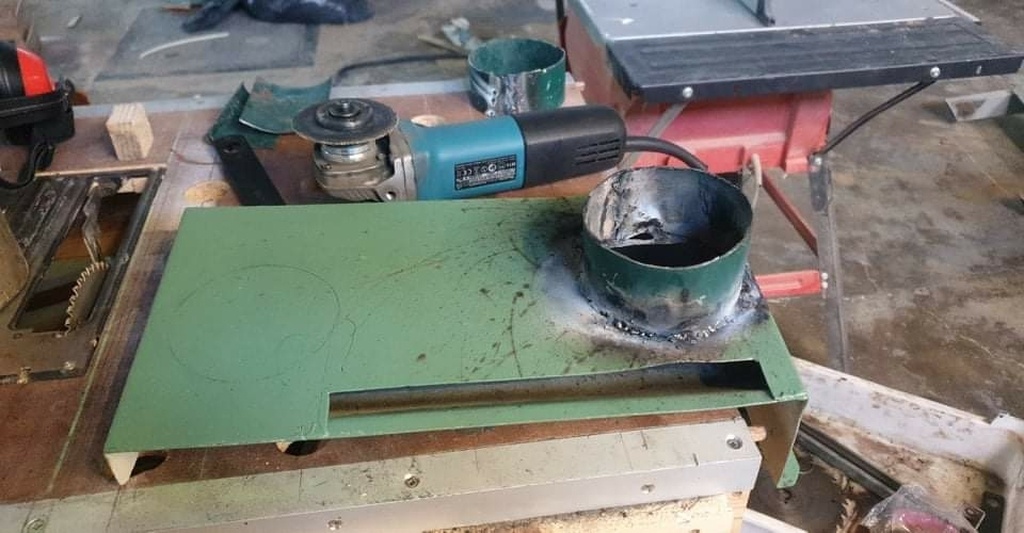

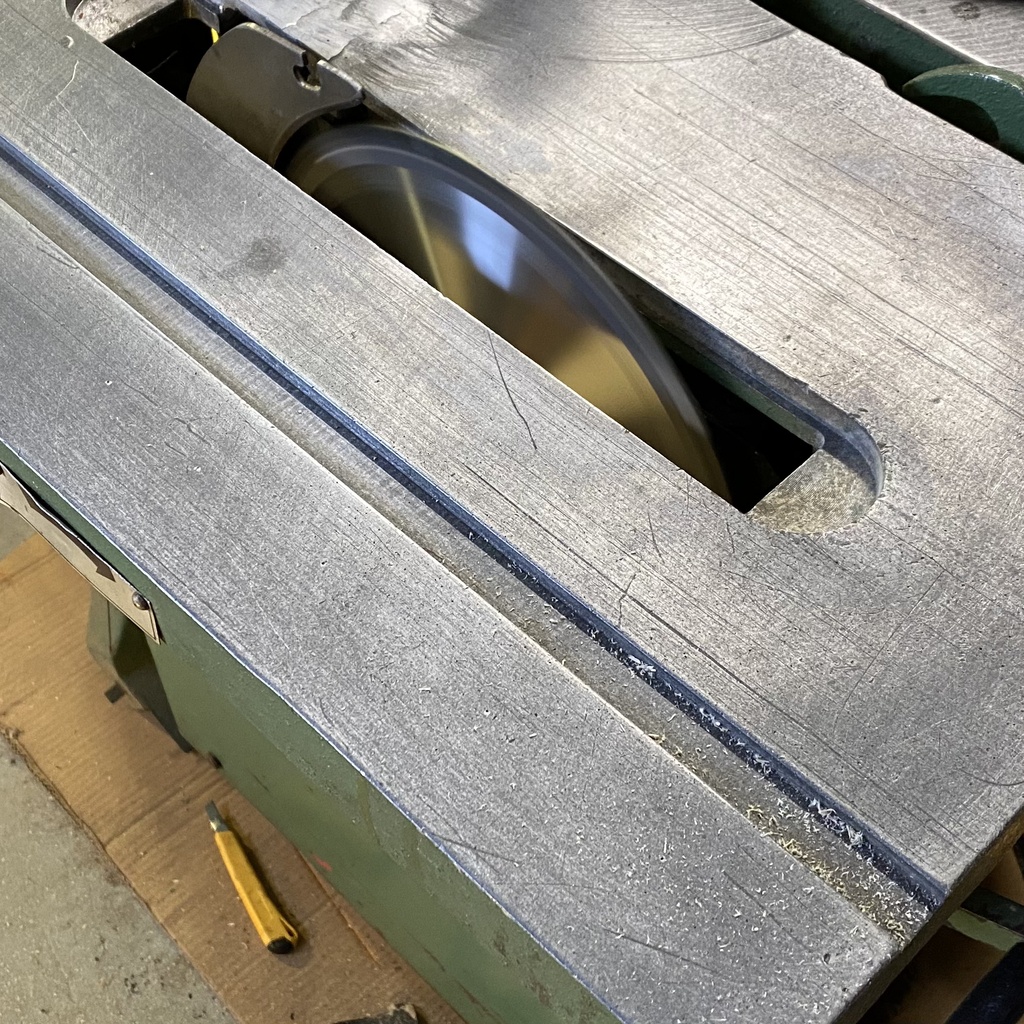

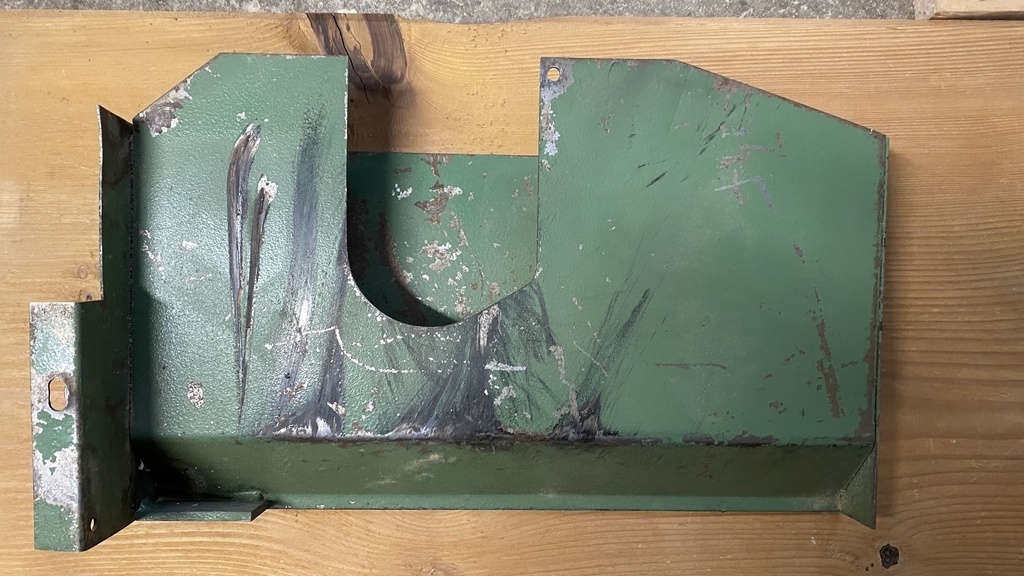

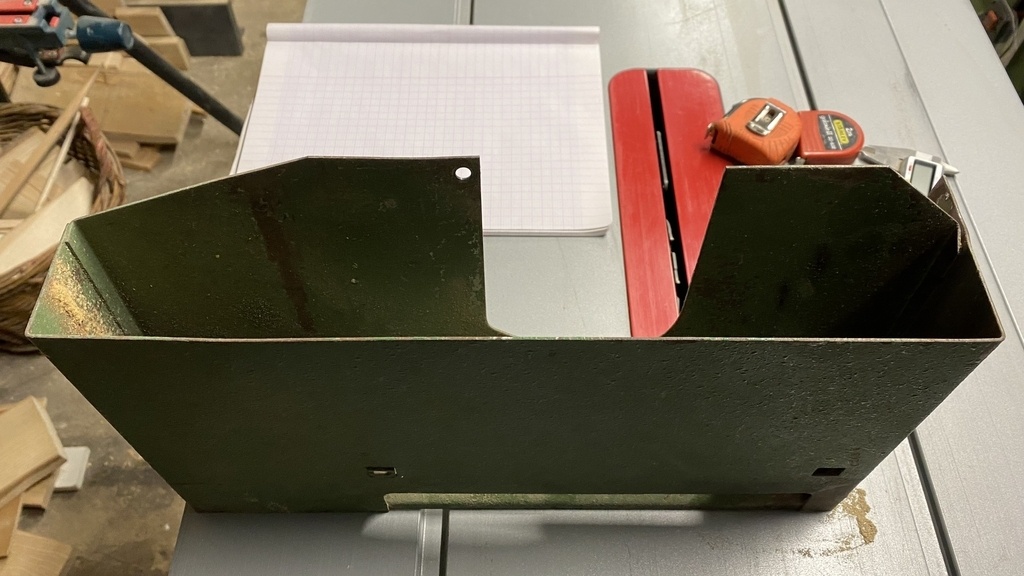

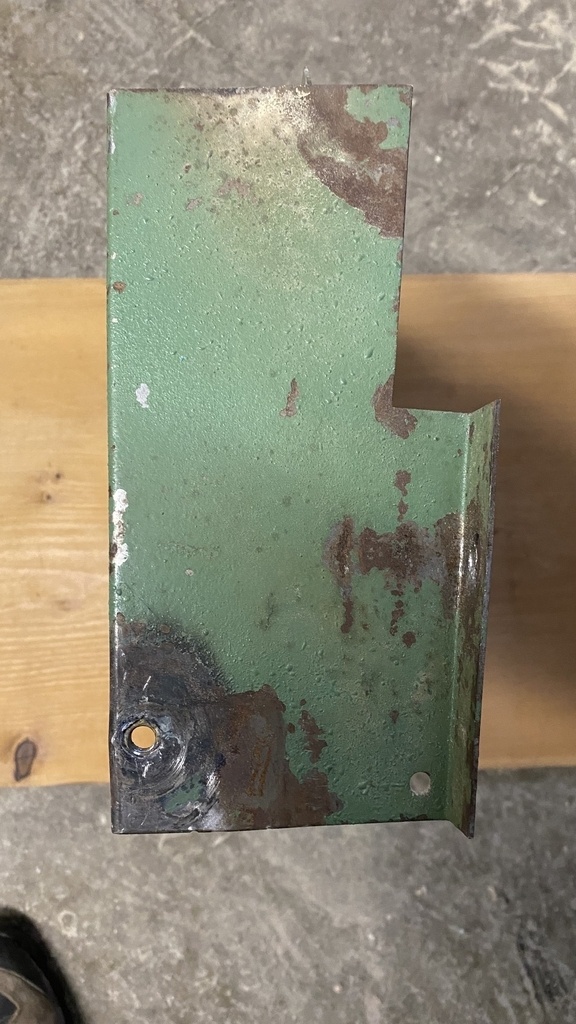

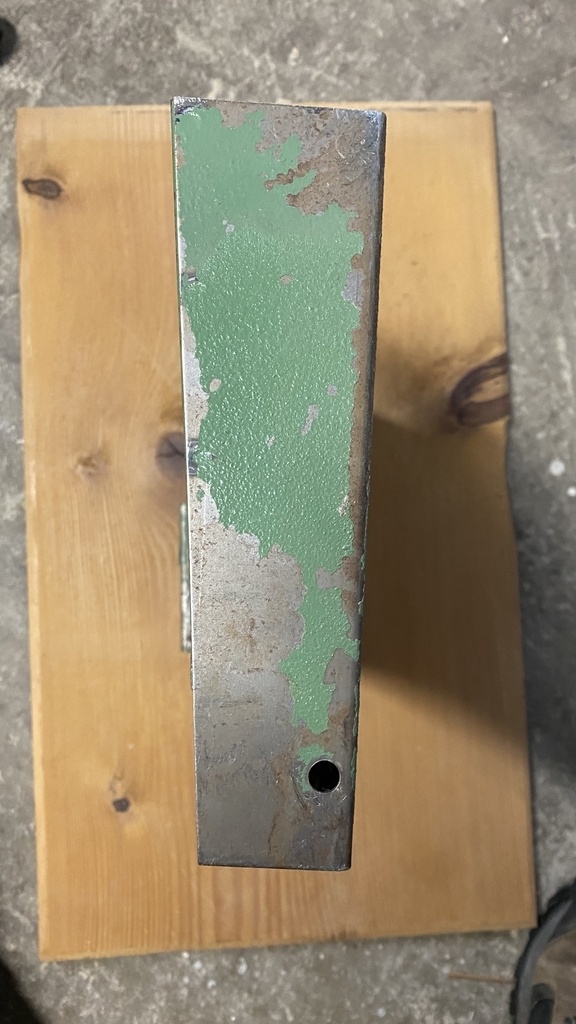

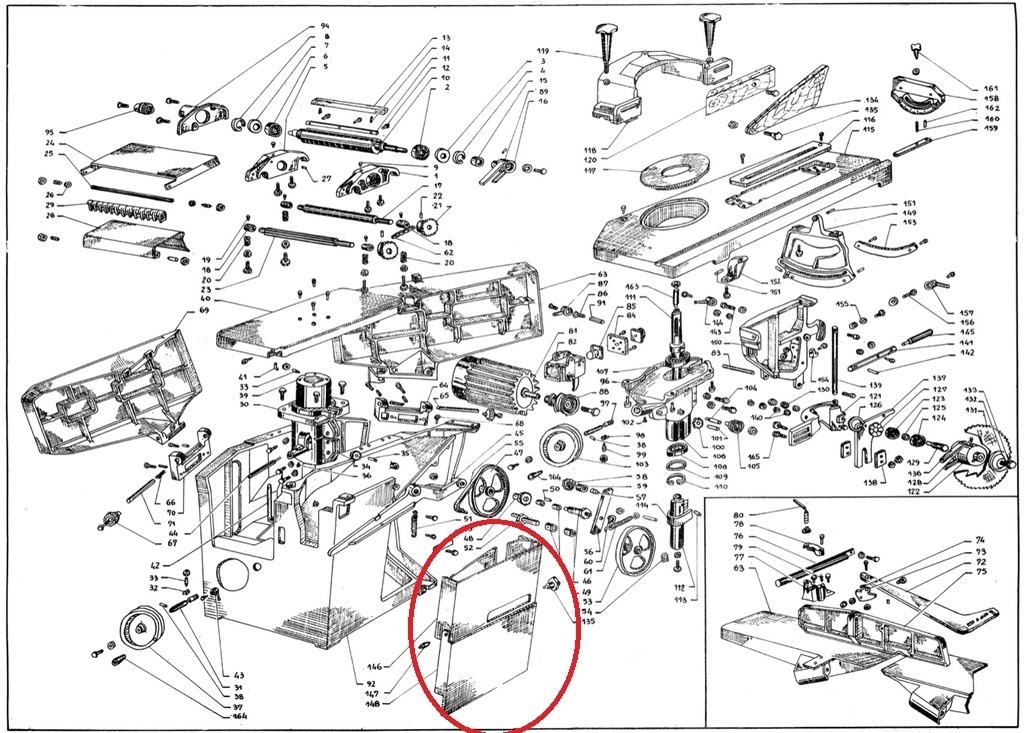

  • Remplacement de la plaque de la scie circulaire

Liste des articles

Mis à jour

Partager

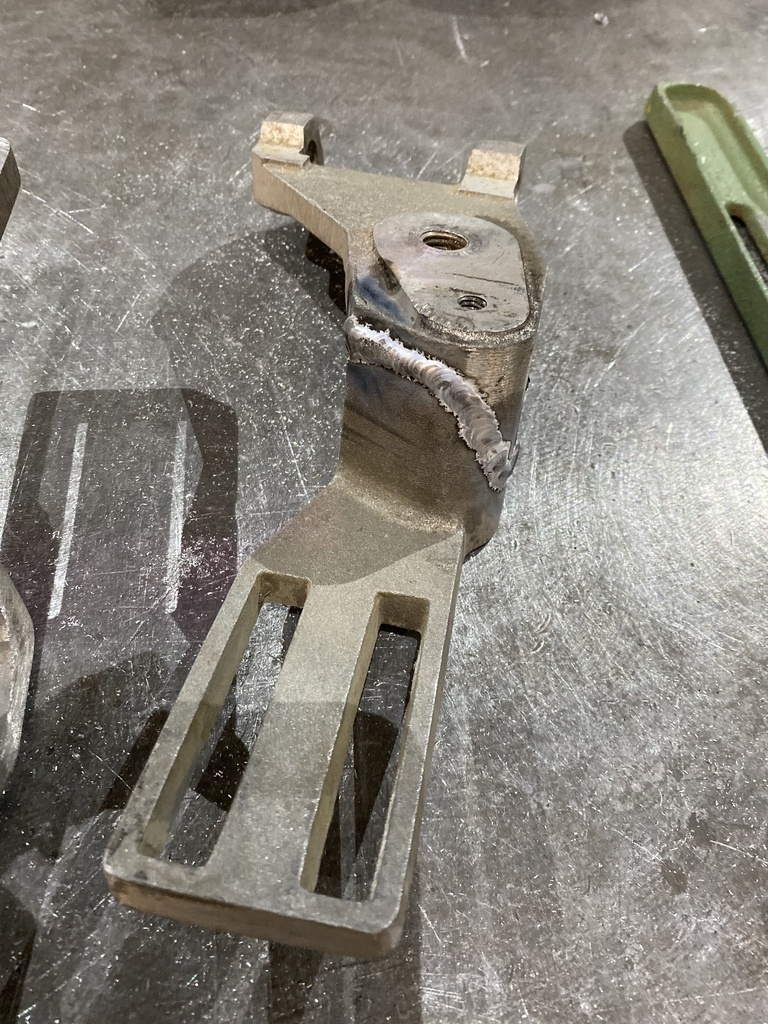

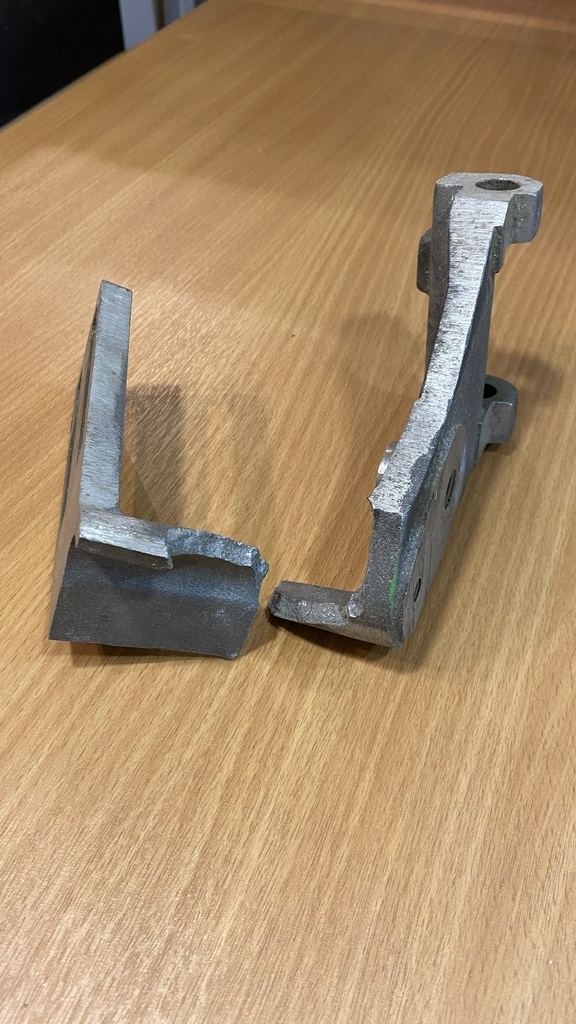

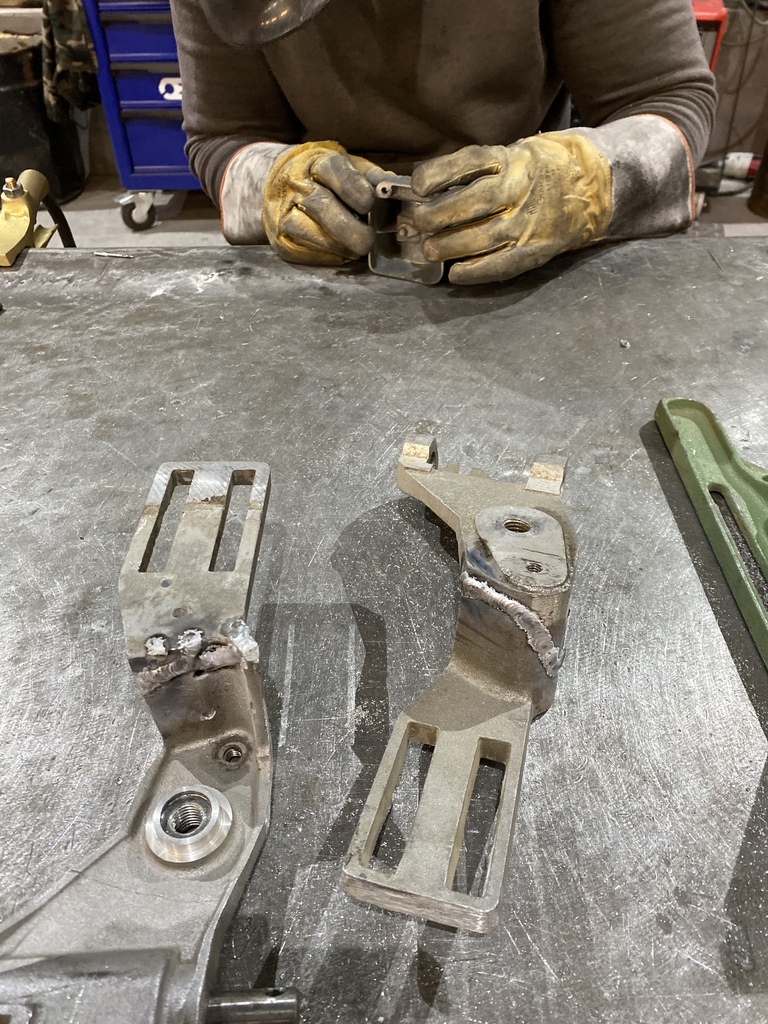

Support couteau scie hs

Pièce importante de cette machine mais bricolée car elle était cassée.
Une soudure et tout est rentré dans l’ordre.
J’ai un ami qui soude bien , merci!!
La soudure c’est au TIG ALU.

Publié Mis à jour

Partager

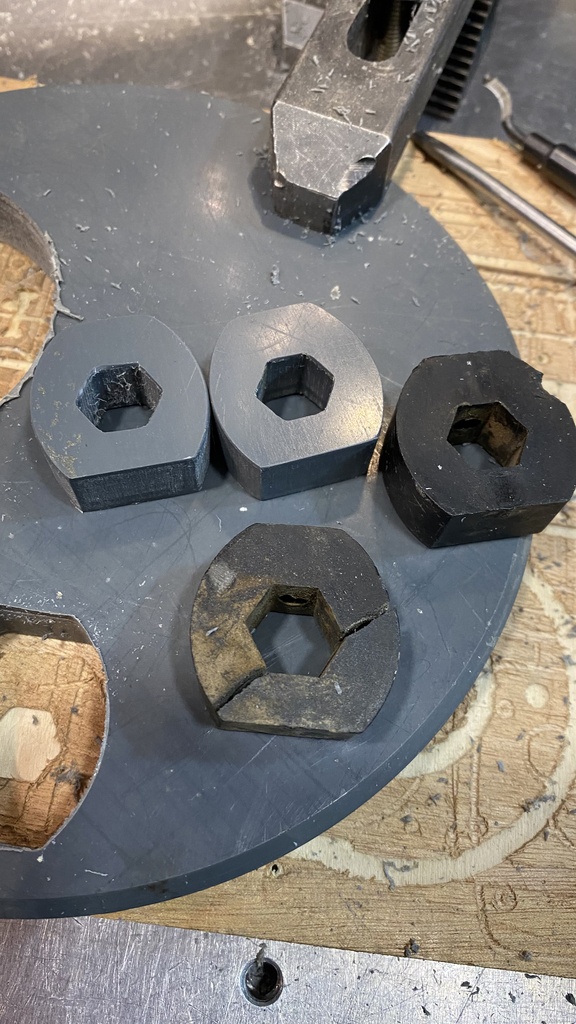

Butées de la mortaiseuse

Les butées sont deux pièces plastiques abimées.

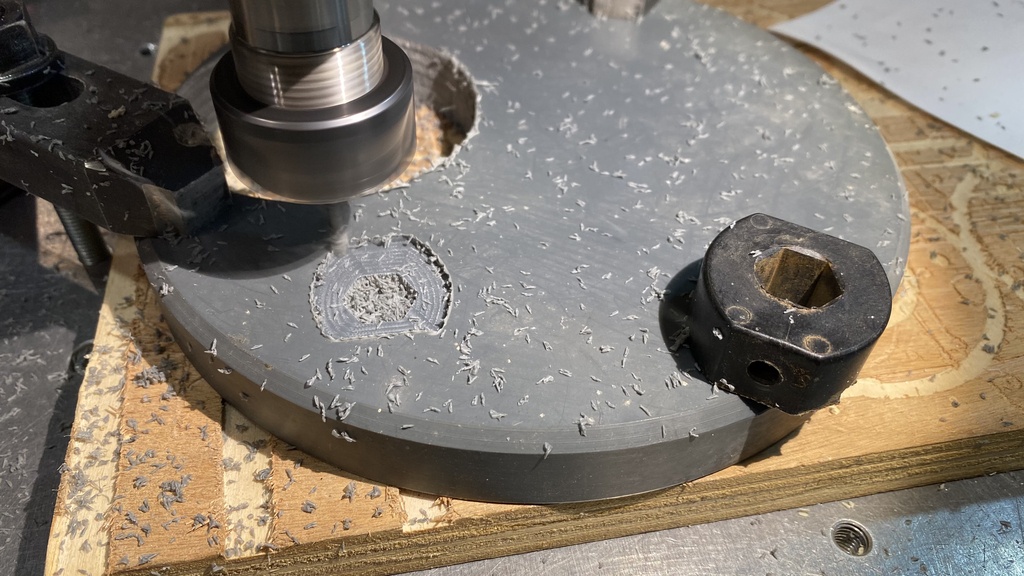

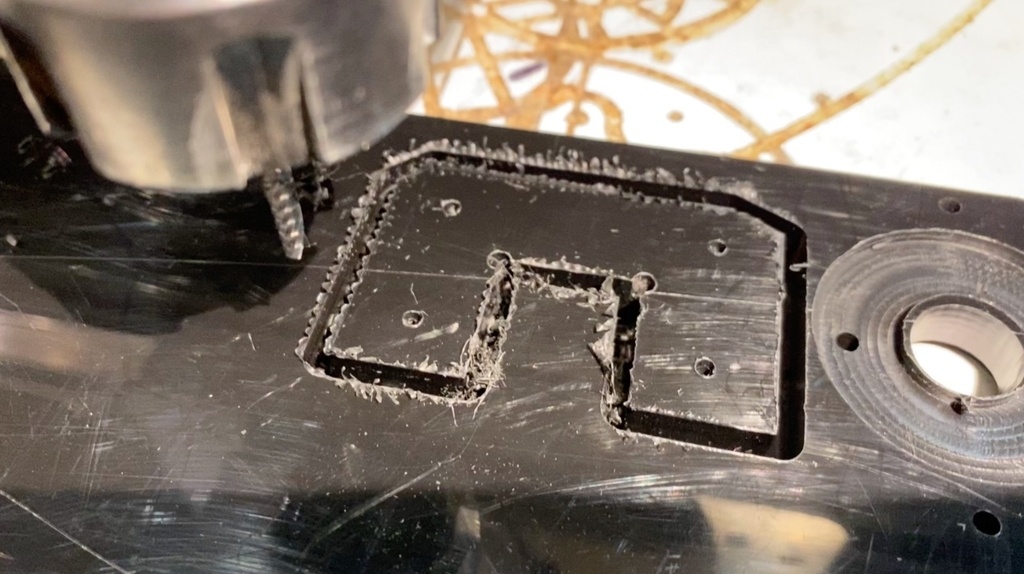

Avec la CN et un morceau de PVC, usinage de deux nouvelles butées.

Publié Mis à jour

Partager

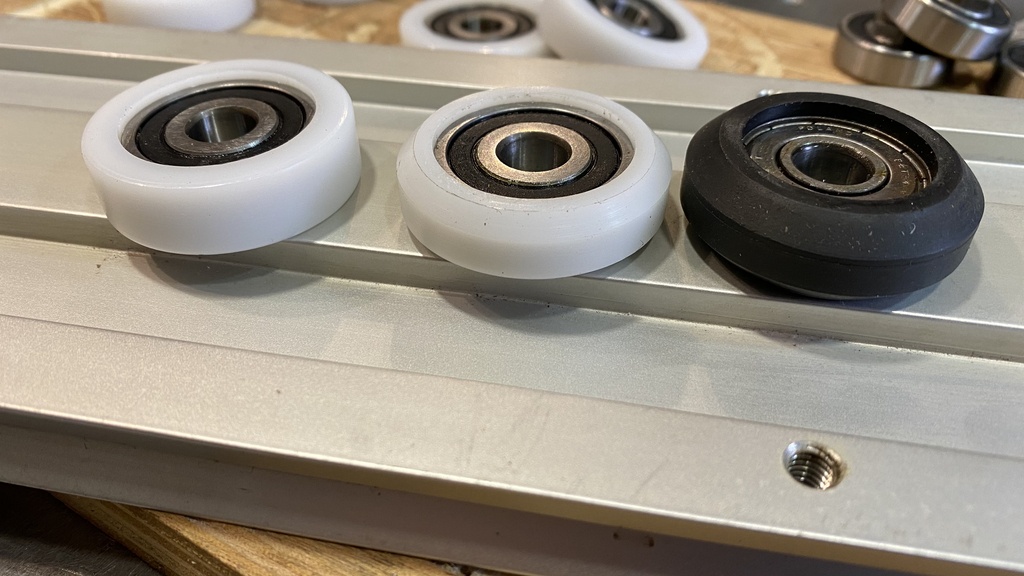

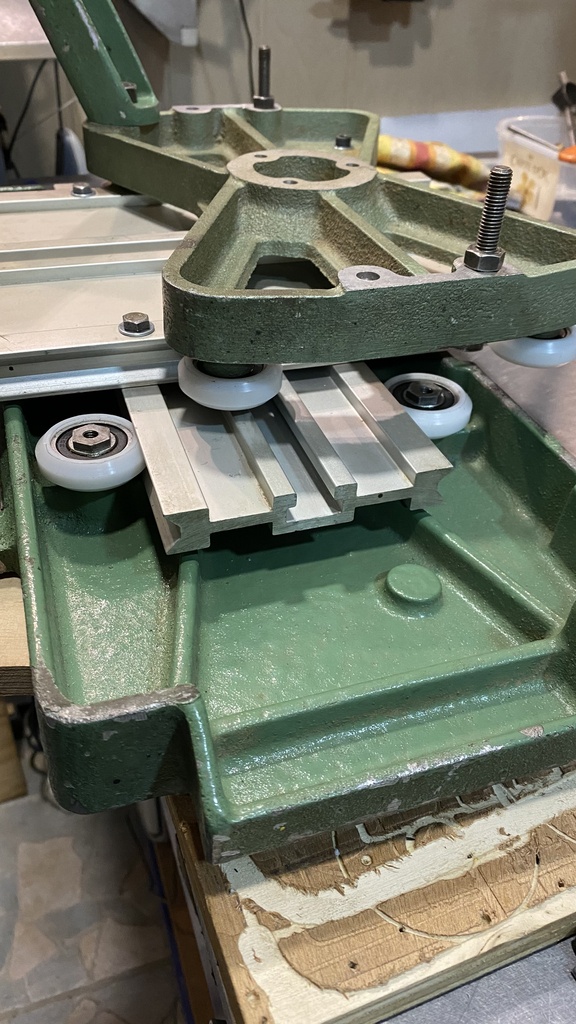

Roulettes table mortaiseuse

Après avoir cherché des roues nylon compatibles avec ceux de la LUREM, j'ai opté pour des roulettes trouvées chez AliExpress.
Elles ont le même diamètre , un peu moins large mais cela n'est pas très gênant et les roulements sont identiques aux galets d'origines.
Il faut juste refaire un chanfrein sur chaque coté.

fr.aliexpress.....23ca6c37YrSnIJ

Publié Mis à jour

Partager

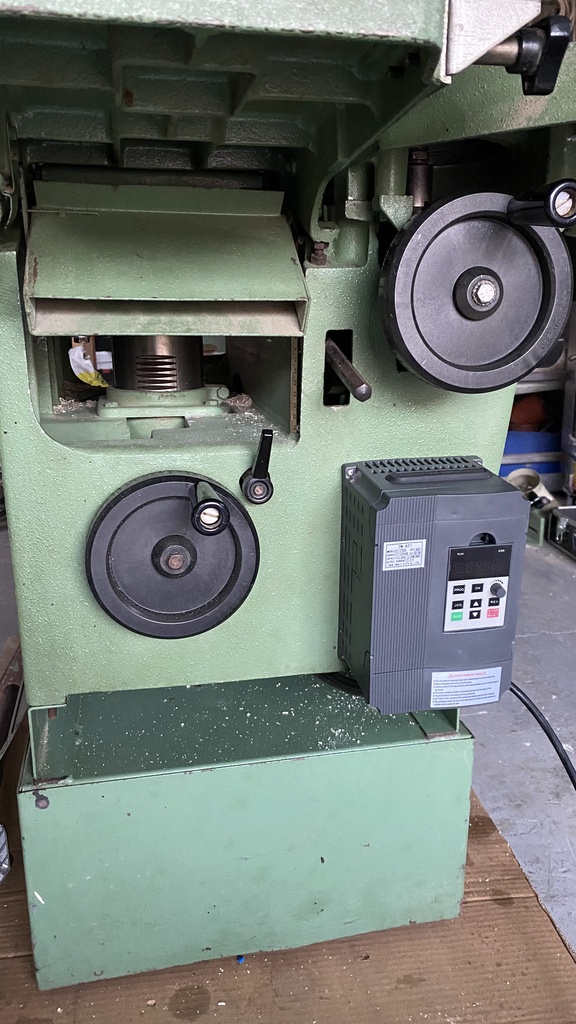

Variateur de fréquence monophasé / triphasé

Plus le temps passe, moins les variateurs sont couteux !
C'est la solution idéale pour faire fonctionner nos machines triphasées lorsque l'on a pas le tri!.
Le variateur s'alimente en mono et ressort du triphasé 220V.
Il faut juste modifier le couplage du moteur en triangle.
Donc les 3 barrettes de couplage sur le moteur en positions verticales.

J'ai opté pour ce modèle de 2.2KW (un peu surdimensionné par rapport au moteur 1.5 KW mais ce n'est pas gênant et il peut servir pour une autre machine si besoin et vu la différence de prix...)

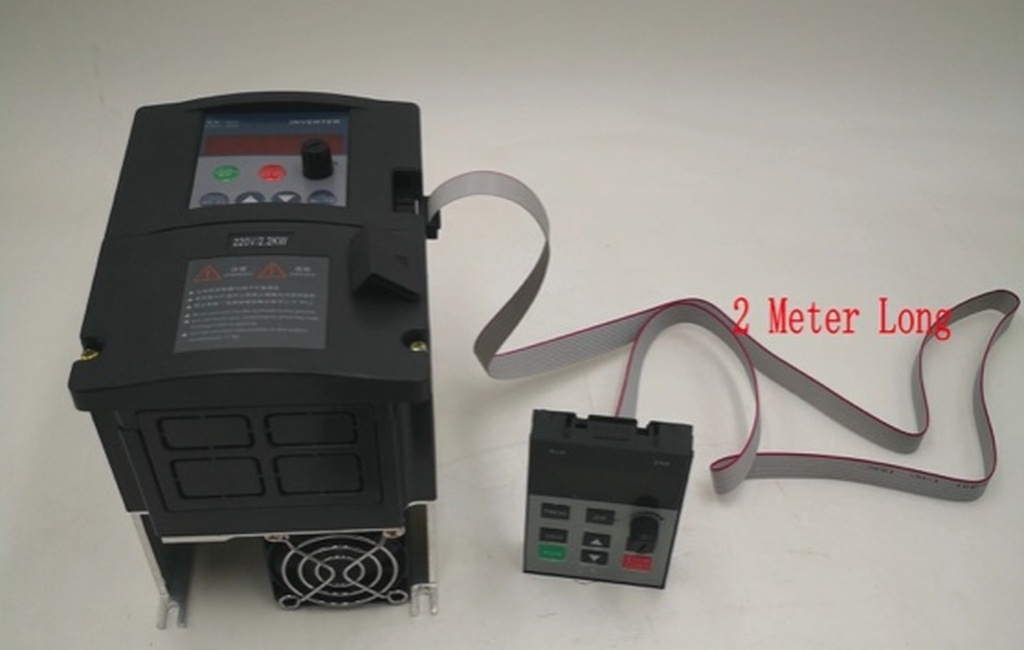

Un des avantages de ce variateur, est le panneau de commande qui peut être débroché donc déporté du variateur. (jusqu'à deux mètres)

Le potentiomètre du panneau de commande permet de régler la fréquence de sortie donc la vitesse du moteur.

Vitesse mini = 10 hz > 600 tr/mn (par sécurité afin qu'il y ai une vitesse minimale si le variateur est démarré.

Vitesse maxi = 50 hz > 3000 tr/mn

fr.aliexpress.....3e936c37qjEZme

Publié Mis à jour

Partager

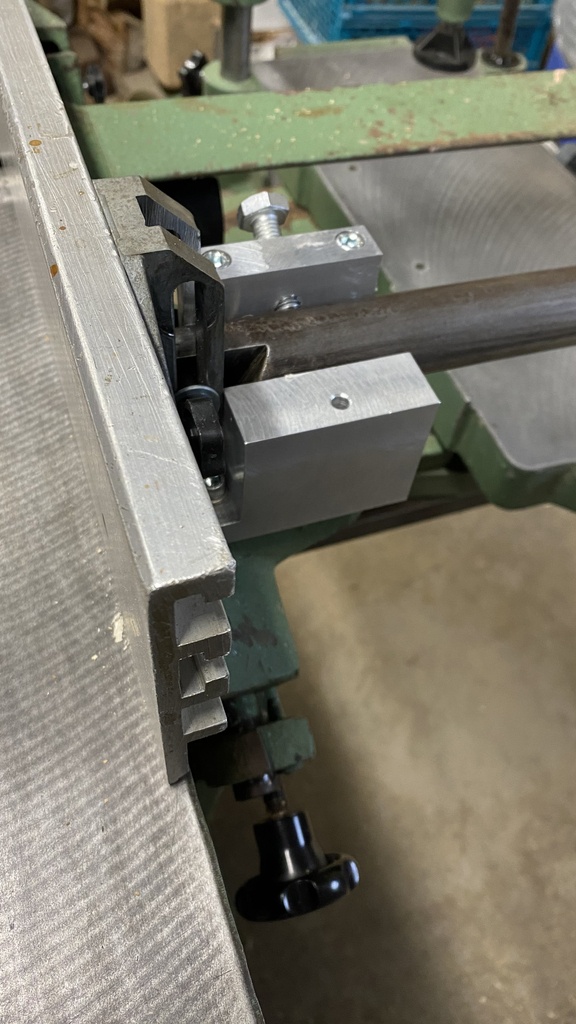

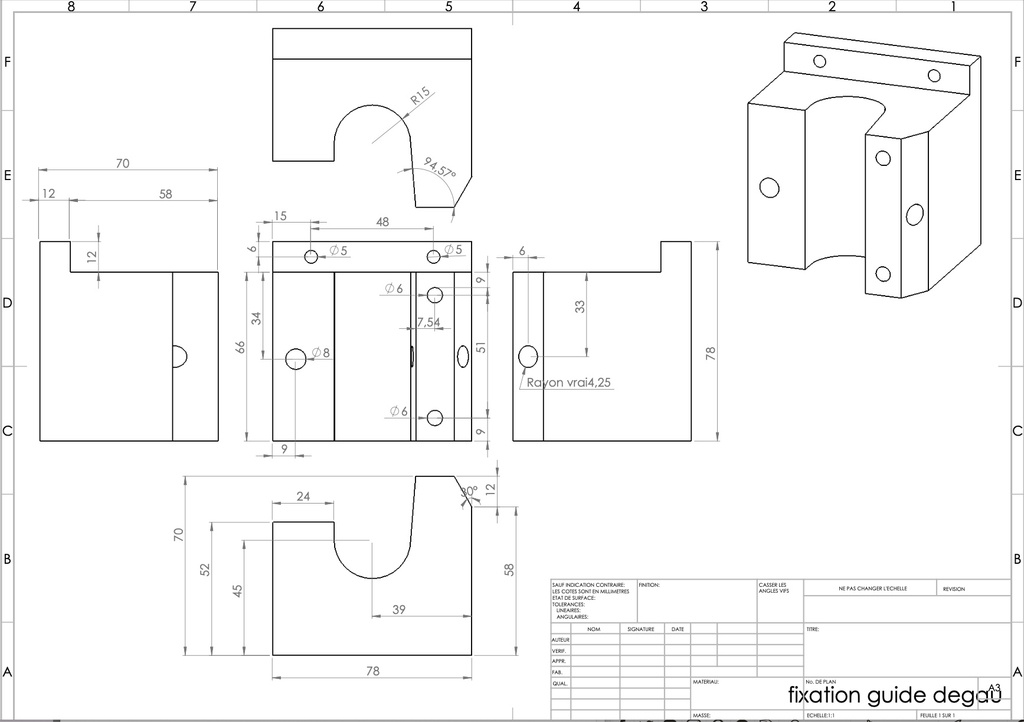

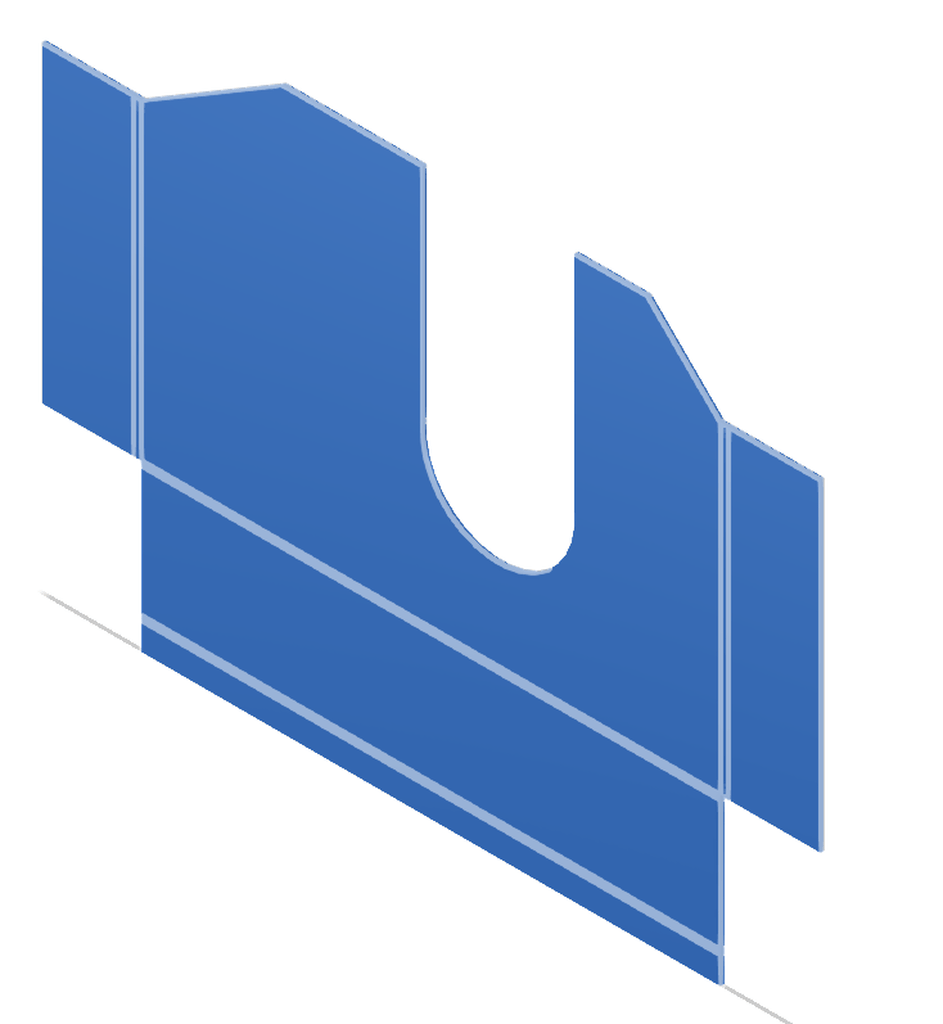

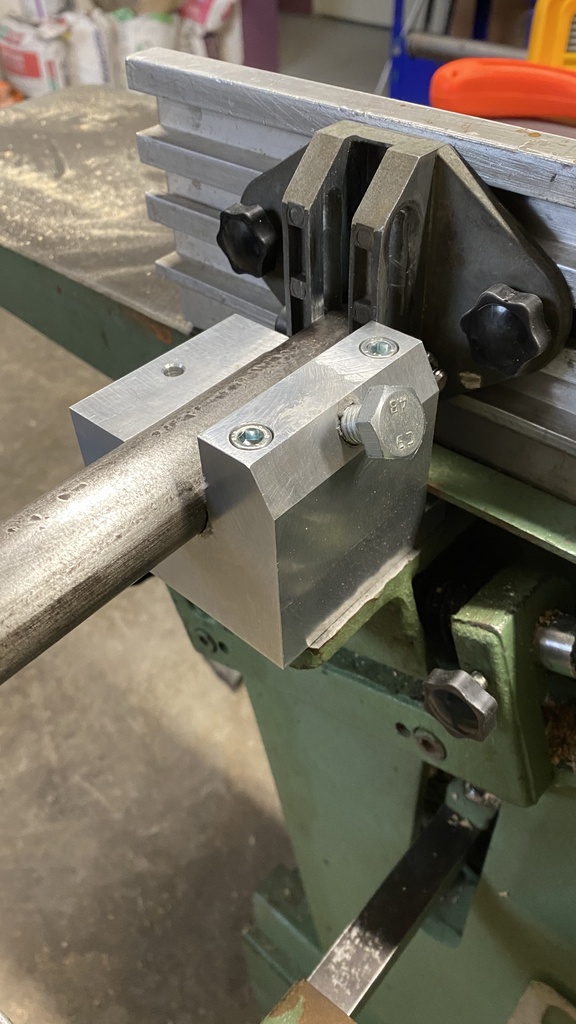

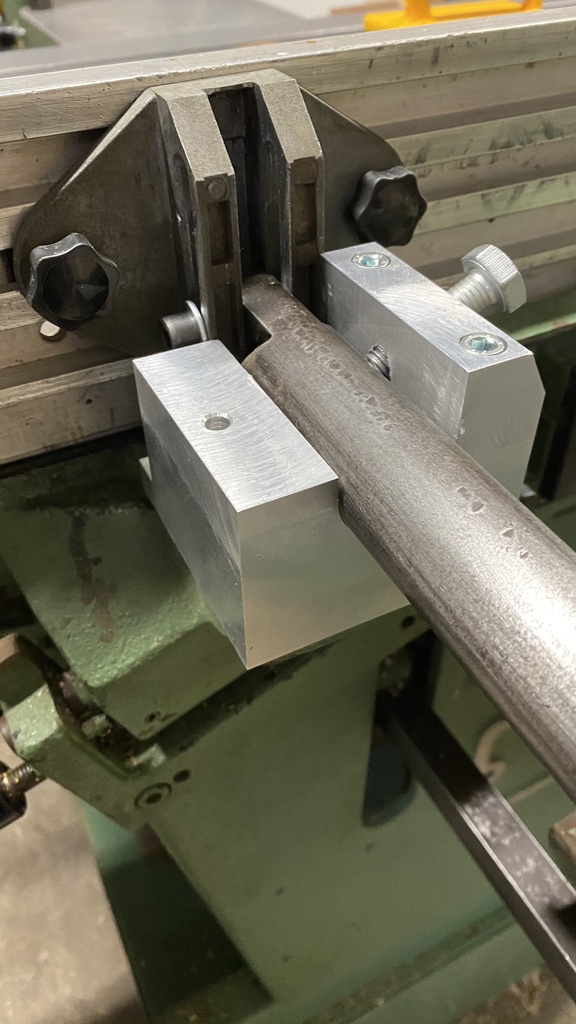

Fixation guide de la dégau

L'ancien guide en alu cassé a été refait.Il était en fonte d'alu assez léger.
Une nouvelle pièce en alu et c'est reparti.

Publié Mis à jour

Partager

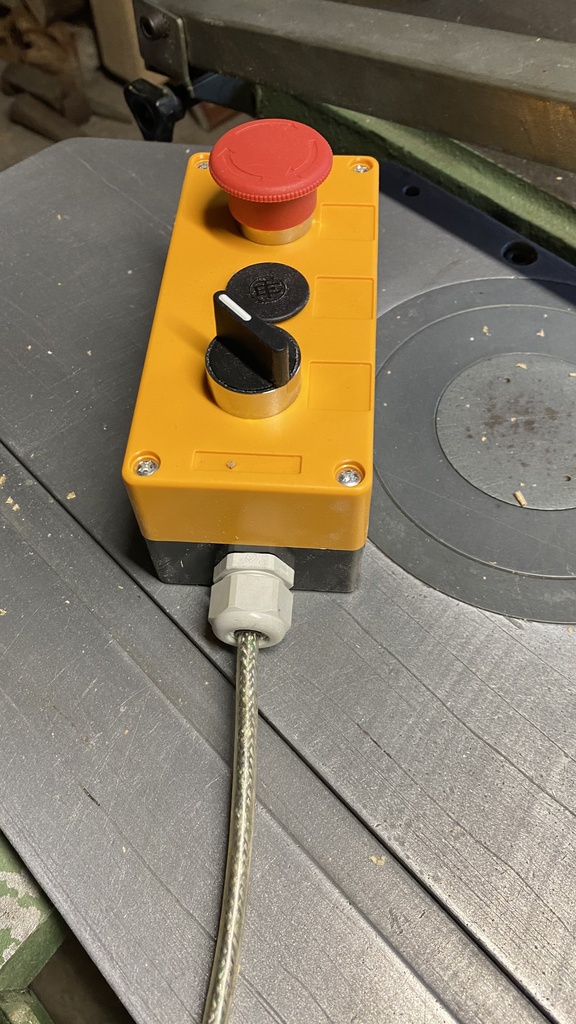

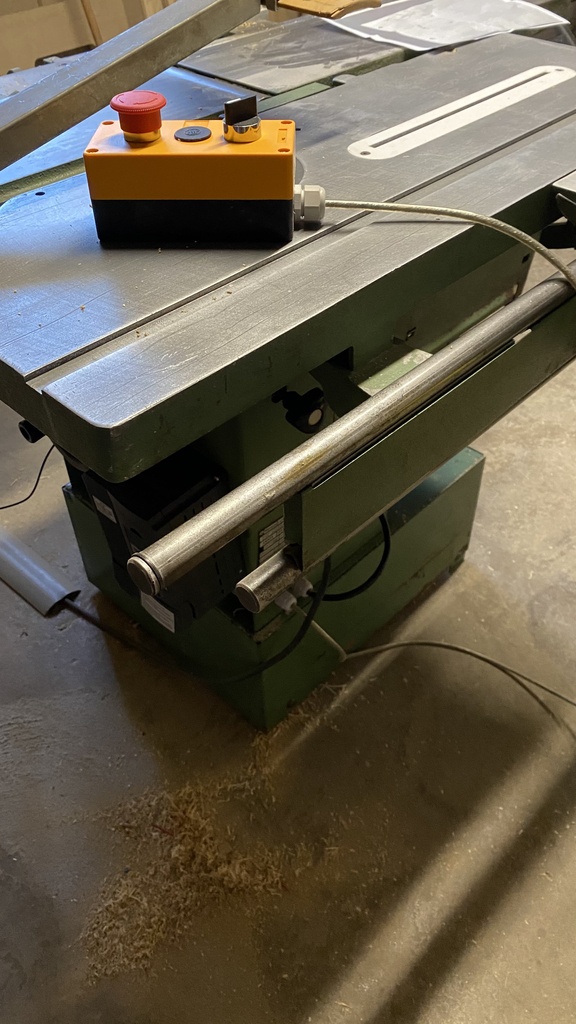

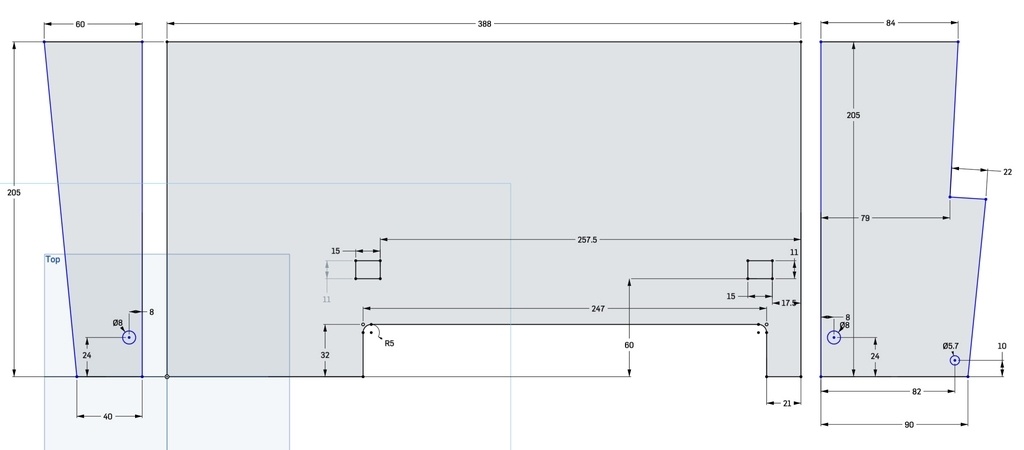

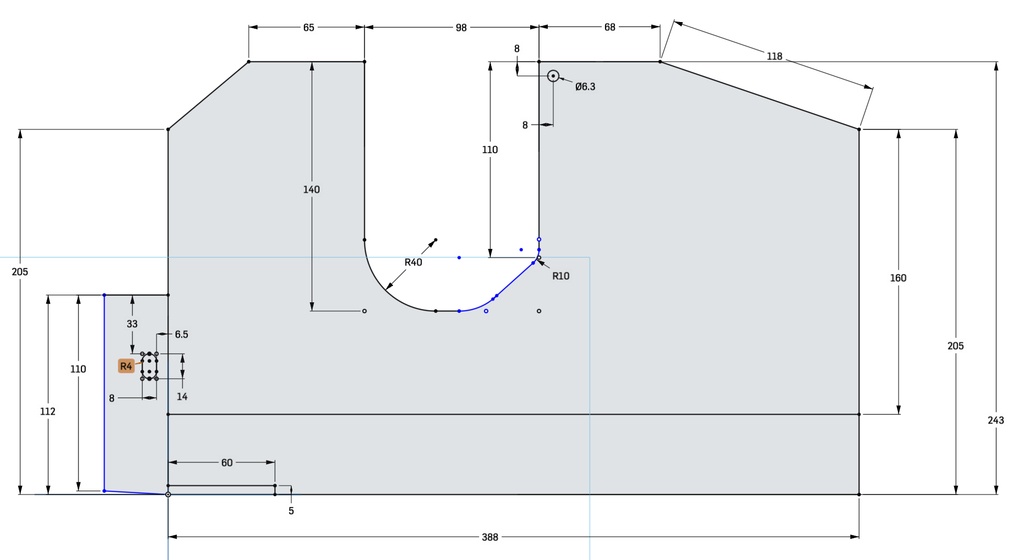

Boite à boutons

en cours

Publié

Partager

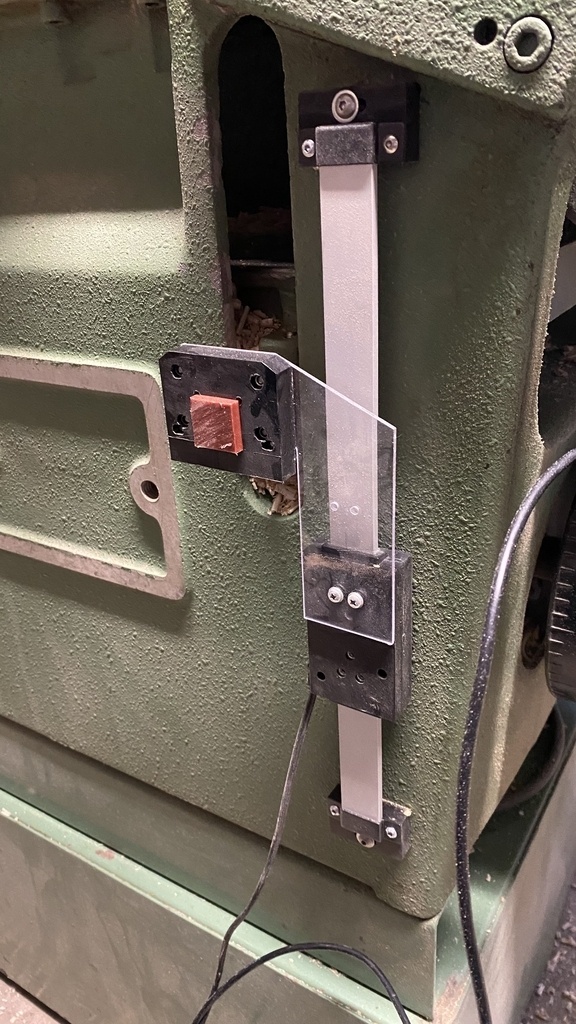

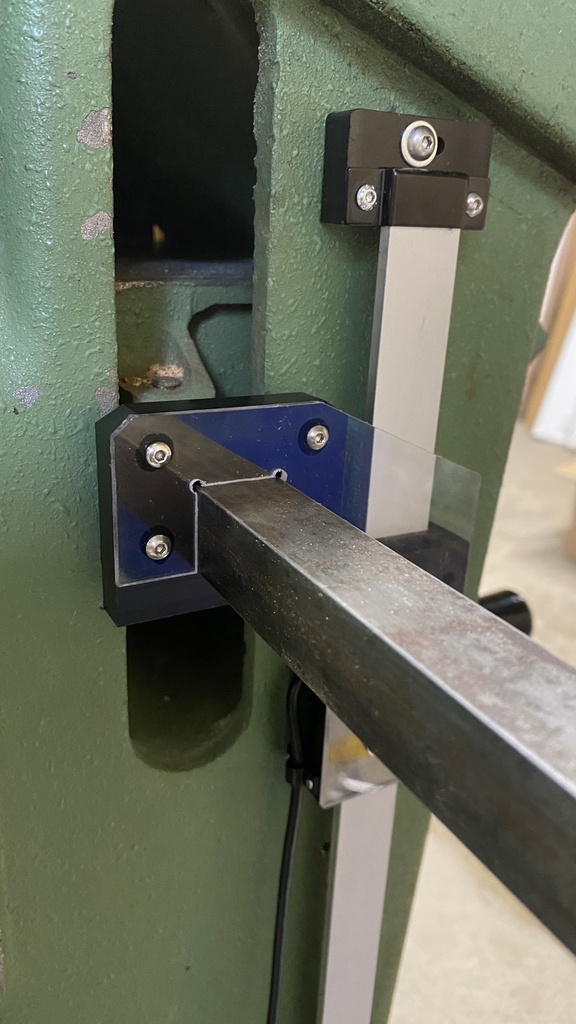

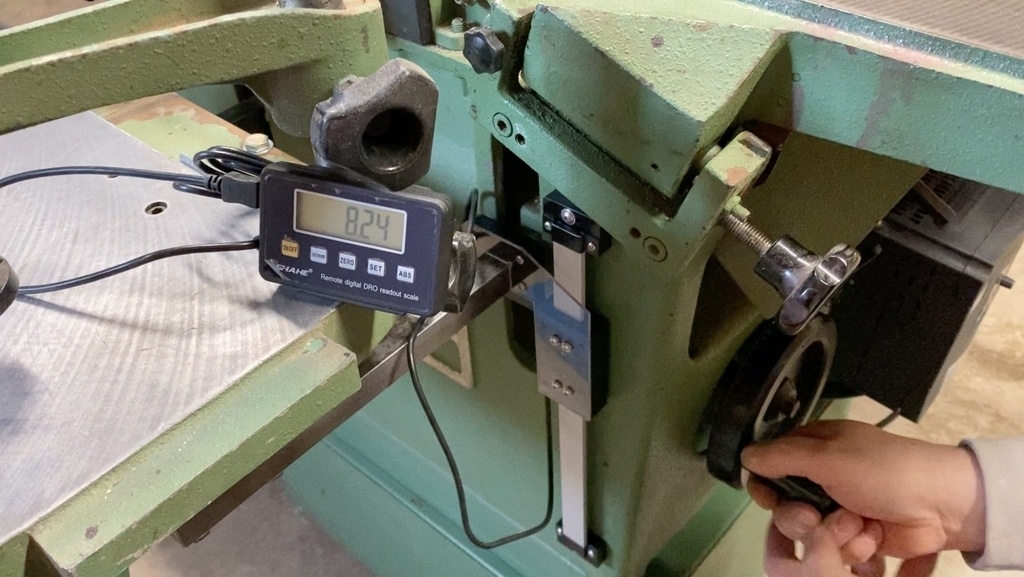

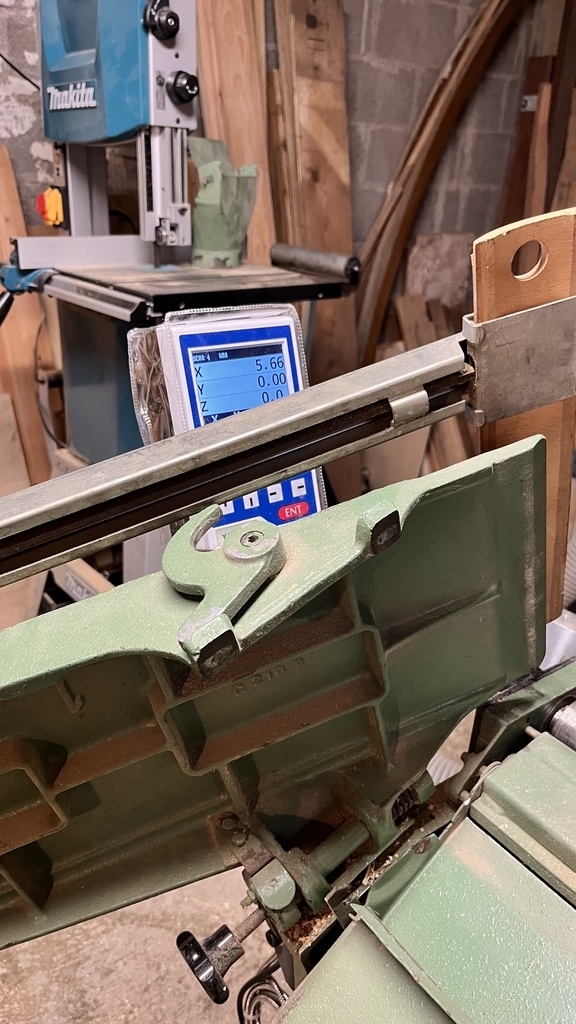

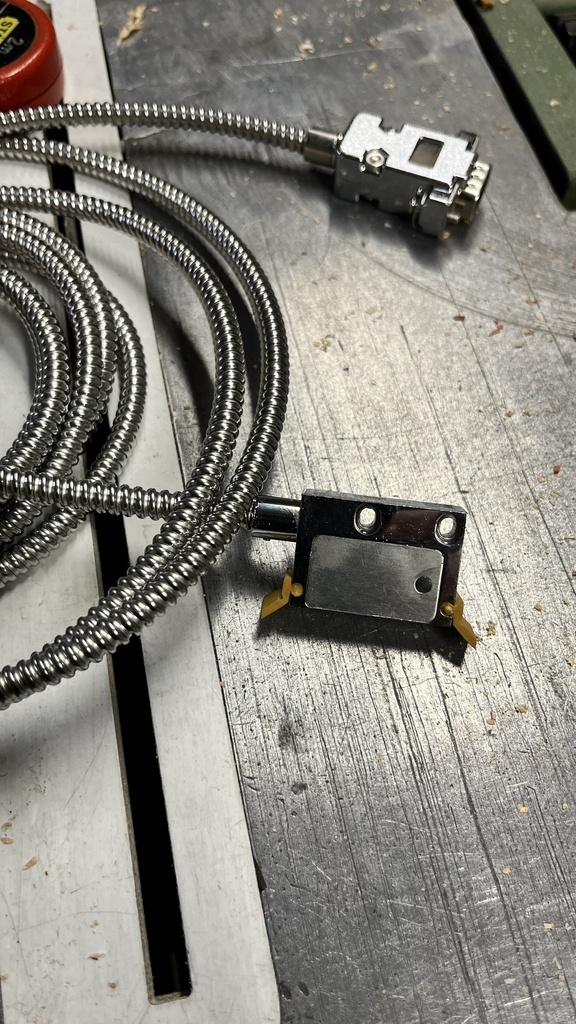

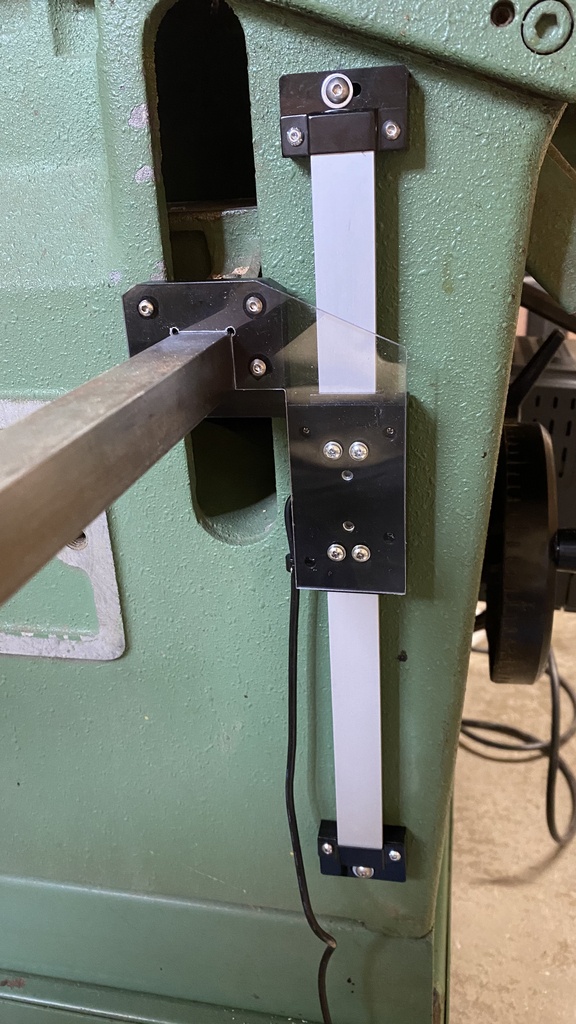

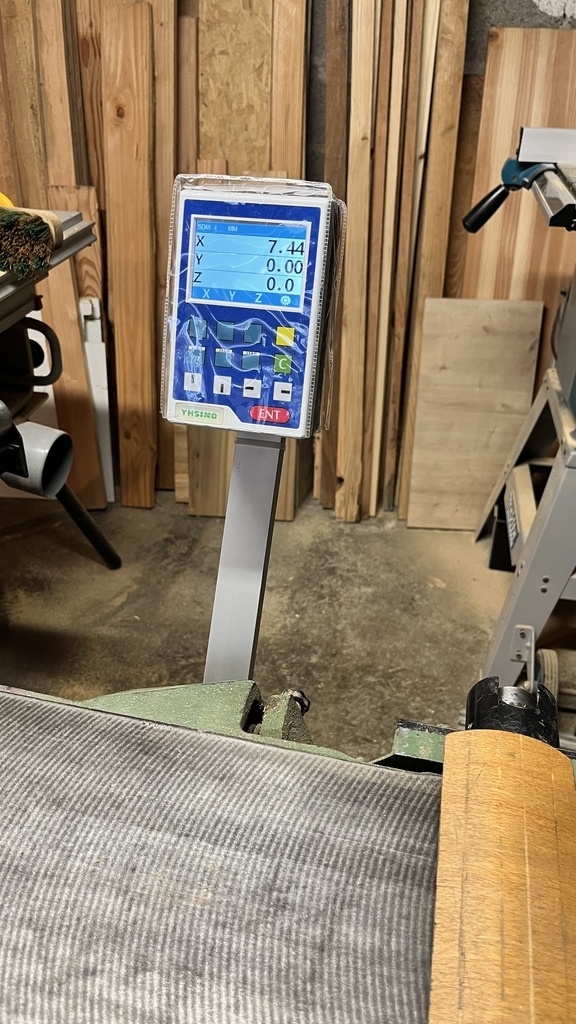

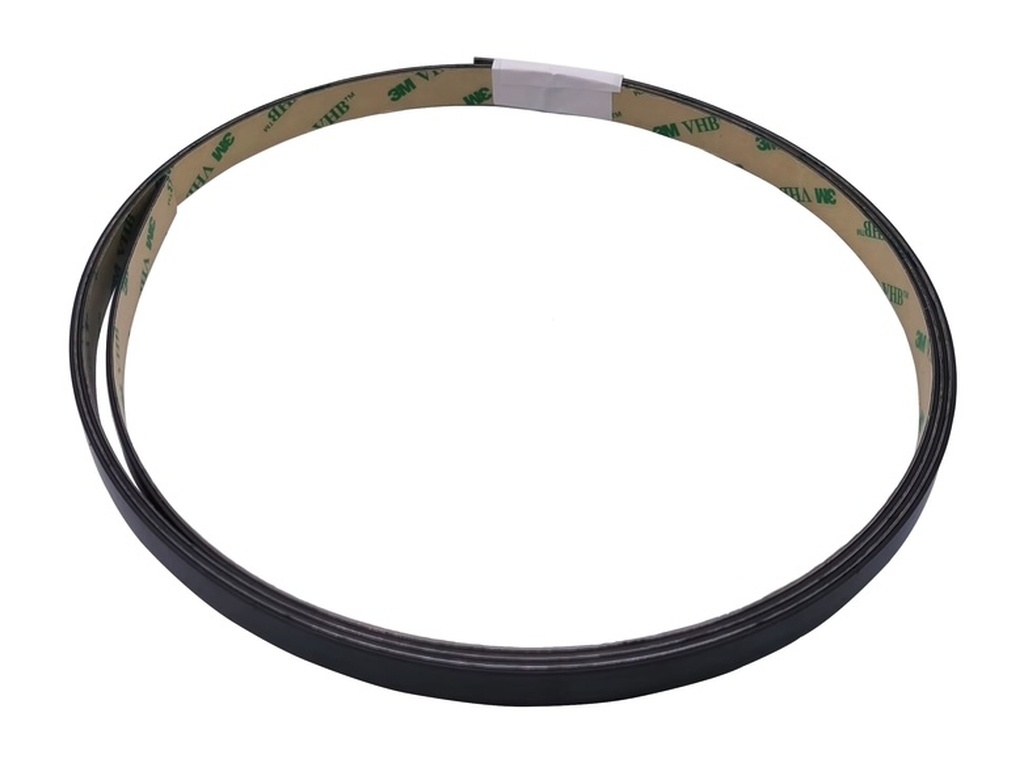

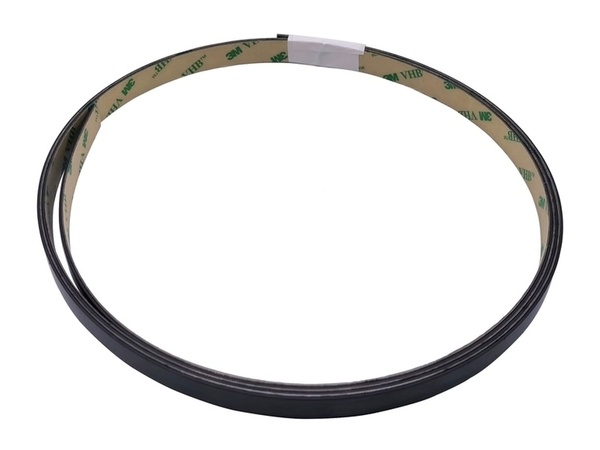

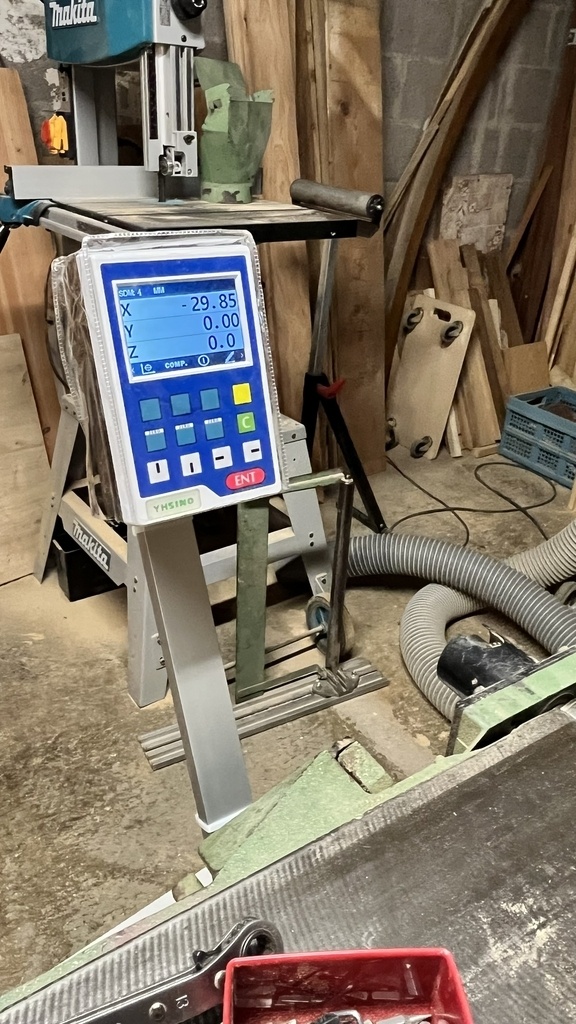

Règle de mesure numérique

Je trouve ces règles de mesures bien pratique!

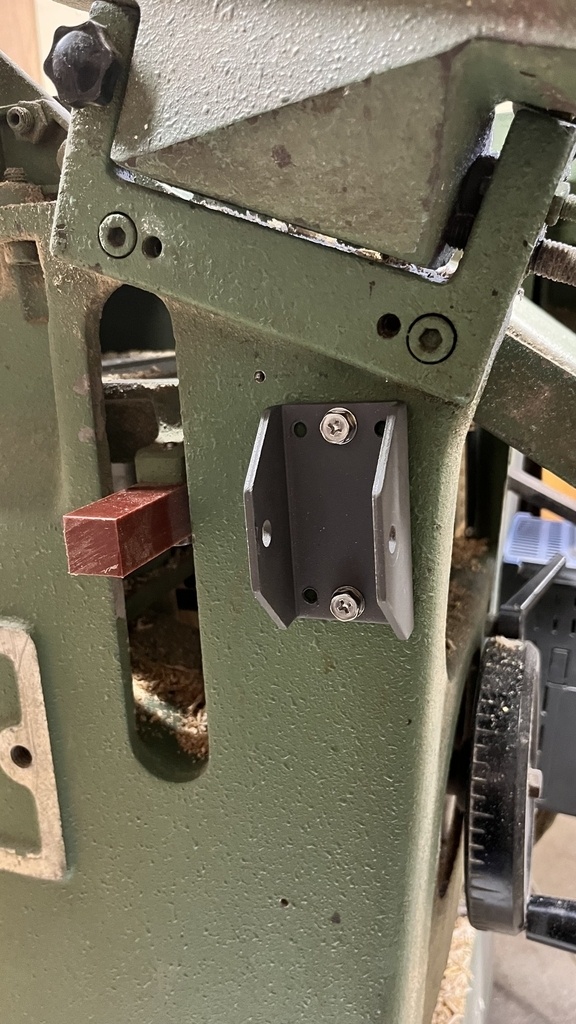

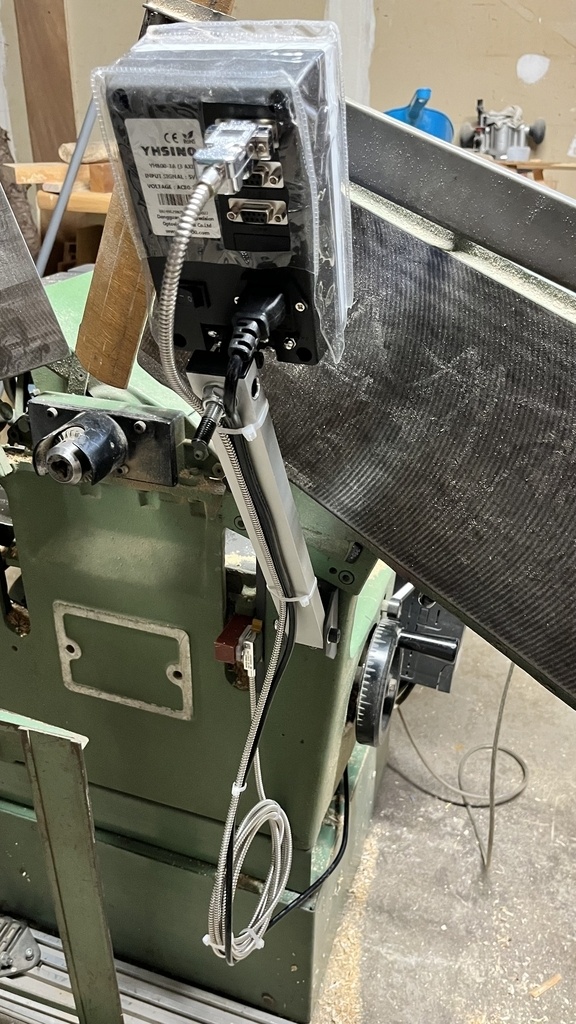

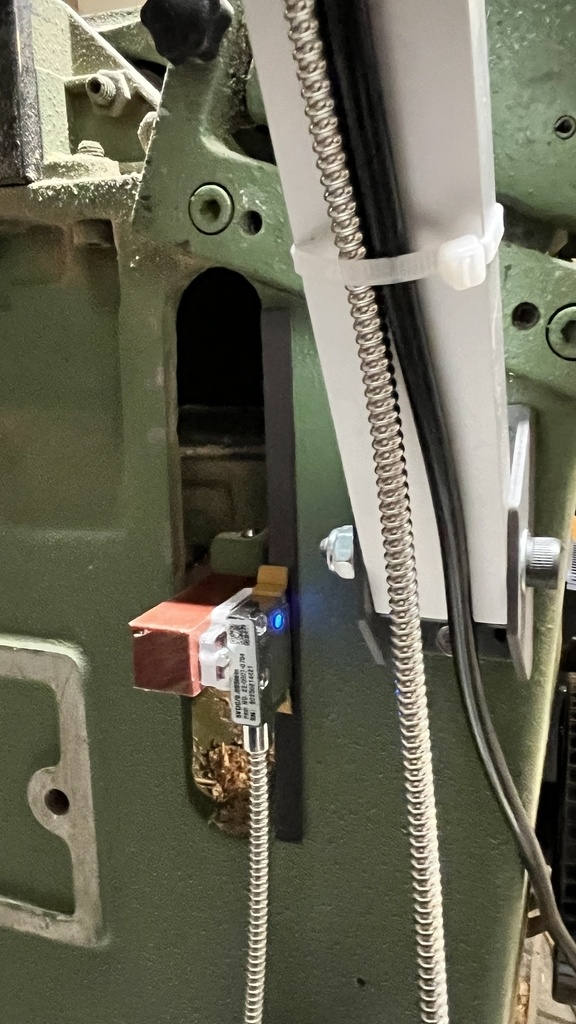

Je l'ai adaptée de cette façon sur la raboteuse.

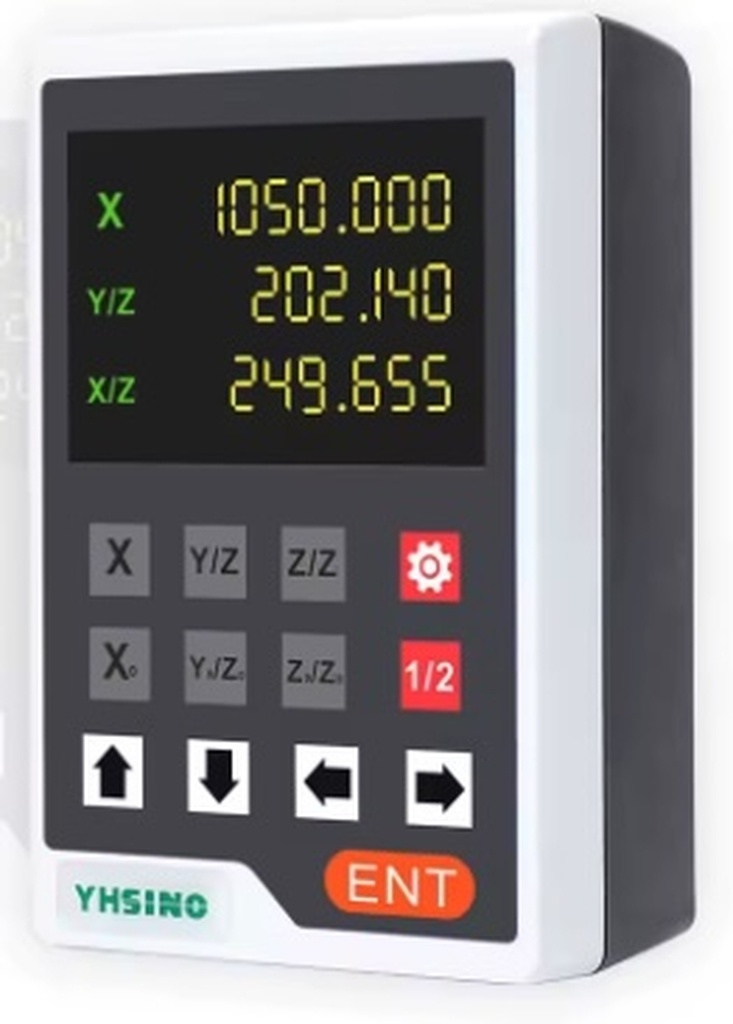

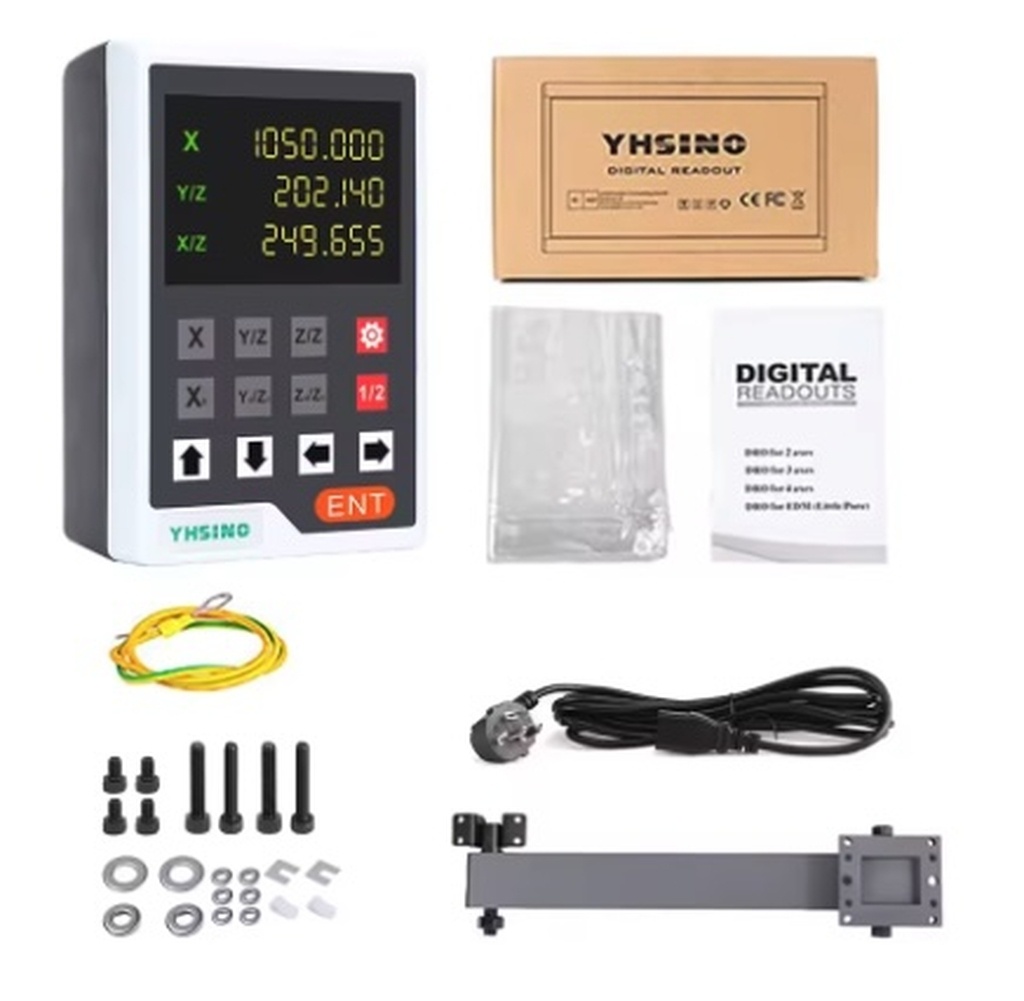

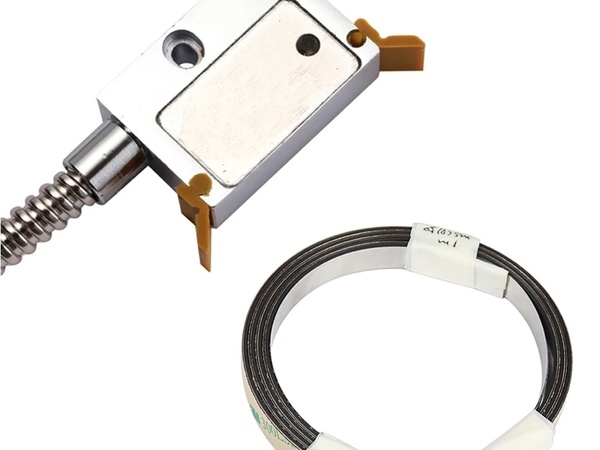

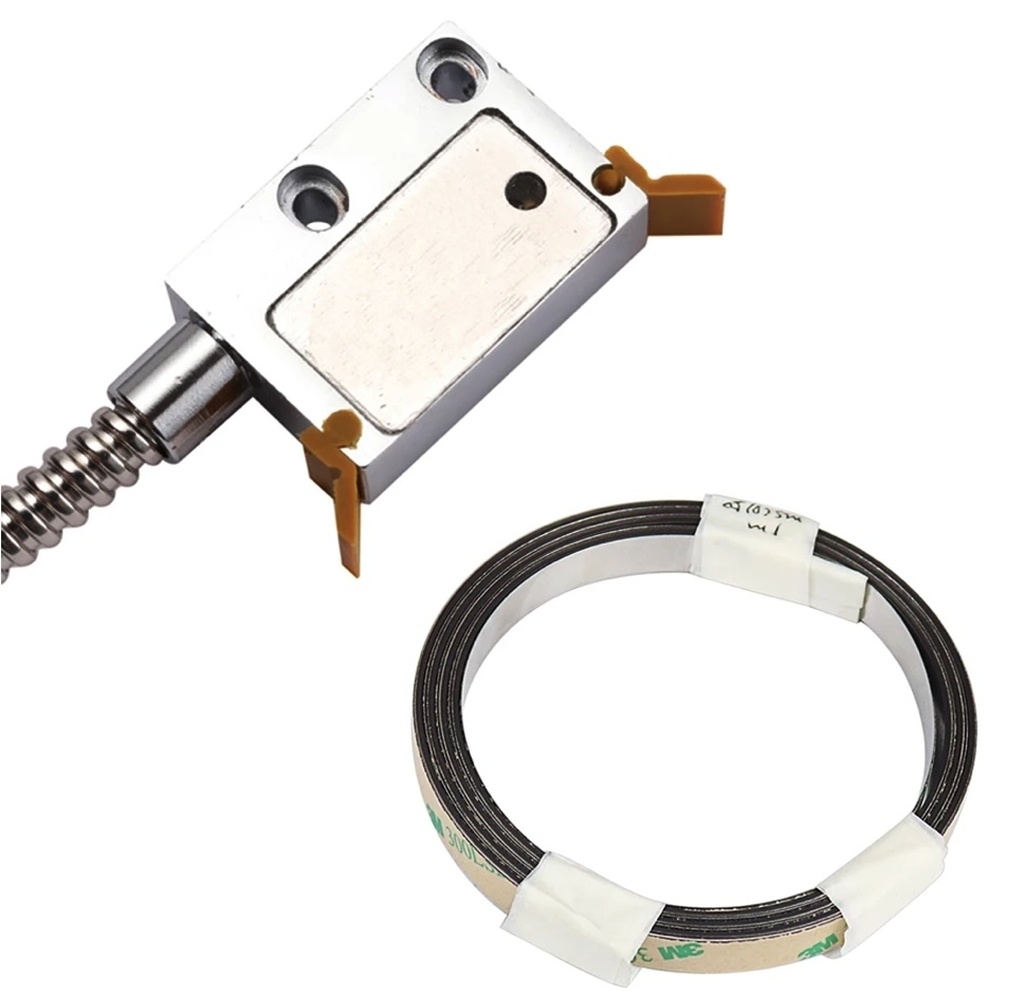

Cette règle numérique provient de chez AliExpress
fr.aliexpress.....7d116c378OtnAM

Publié

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

olivier88 a publié le pas à pas "Rénovation LUREM C210b".
il y a 22 jours
Jean Galmot

Slt, c'est celle avec les 3 moteurs?

racmterrof
( Modifié )

BRAVO! C'est le genre de machine dont la réputation n'est pas usurpée.
La soudure me donne plus l'impression d'avoir
été réalisée avec un poste "MIG"

olivier88

Pour répondre à la question de Jean , c'est le modèle 1 moteur. j'ai bien envie de mettre un moteur indépendant sur la scie. Je n'ai pas encore trouvé la solution, si quelqu'un a fait ce genre de modification je suis preneur!

olivier88
( Modifié )

RACMTERROF, concernant la soudure , c'est la techno TIG ALU. J'ai fais faire cela par un ami qui a une boite de tôlerie ALU / INOX. Moi je ne soude pas ! mais c'est bien fait ! Sinon concernant la machine , c'est une belle conception !! et je m'aperçois que l'on peut facilement maintenir ce type de machine.

olivier88 a publié l'article "Variateur de fréquence monophasé / triphasé".
il y a 22 jours
olivier88 a publié l'article "Fixation guide de la dégau".
il y a 10 jours
Lansau
( Modifié )

Salut, je suis circonspect sur l'utilisation de la fonction dégauchissage, ça ne me semble pas trop pratique, non?

olivier88

Je me suis fais la même réflexion lorsque j'ai acheté cette machine ! N'étant pas expert...Mais après utilisation, ça va bien .C'est une machine vraiment pas mal ! je suis très content de mon acquisition. Elle n'est pas trop imposante et pratique.

olivier88 a publié l'article "Boite à boutons".
il y a 6 jours
olivier88 a publié l'article "Règle de mesure numérique".
il y a 6 jours
