Adoption d'une mortaiseuse !

Adoption d'une mortaiseuse !

Il y a quelques mois j'étais en pleine réflexion .
Domino XL ou Bédane ² ?

Liste des articles


Partager

Des doutes et des rencontres...

2 dominos c'est pas un peu trop pour moi ?
vendre ma domino df 500 pour une df 700 avec adaptateur ?

Puis une rencontre un échange sur le sujet et le contact avec une multico pm 20 !

Quelques temps après d'autres rencontres, d'autres machines.
Et là la décision finale ce sera une b² pour moi.

Publié Mis à jour

Partager

L'occasion !

Scrutant le "good corner " je vois passer une annonce : vends mortaiseuse pm 20 puissance moteur 230 volts à quelques km de Chinon soit 200km de chez moi.
je prends RDV et c'est parti !
Arrivé sur place plusieurs surprises m'attendent :

  • C'est une PM22 T 👍
  • Dans une petite boite avec la machine, il y a 4 bédanes de marque multico 👍👍👍8,10,12,15 mm
  • elle est en tri !👎

Un rapide calcul 🤔la puissance moteur n'est que de 0.75 KW je dois pouvoir trouver un variateur entrée mono sortie tri pour pas trop cher.

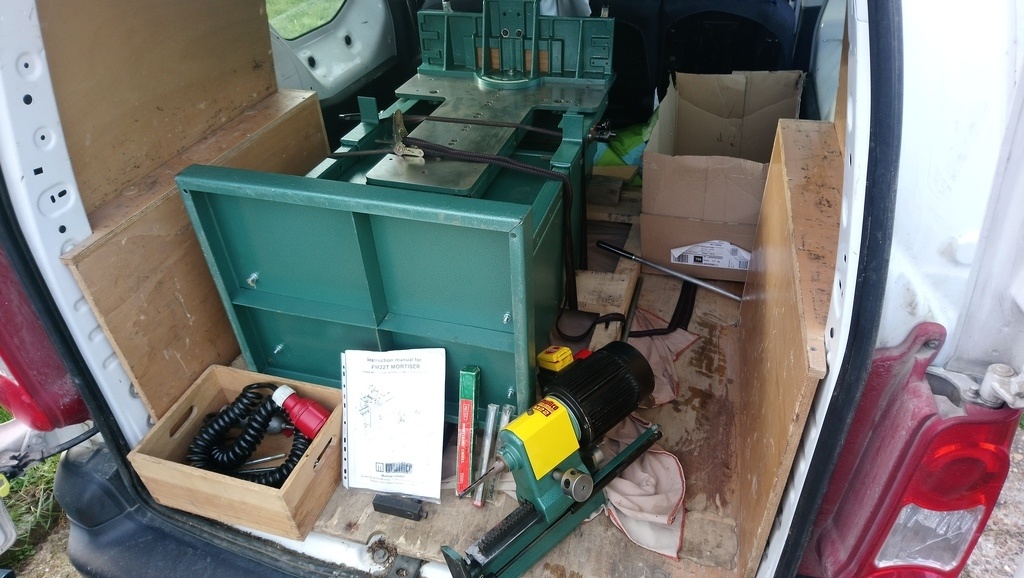

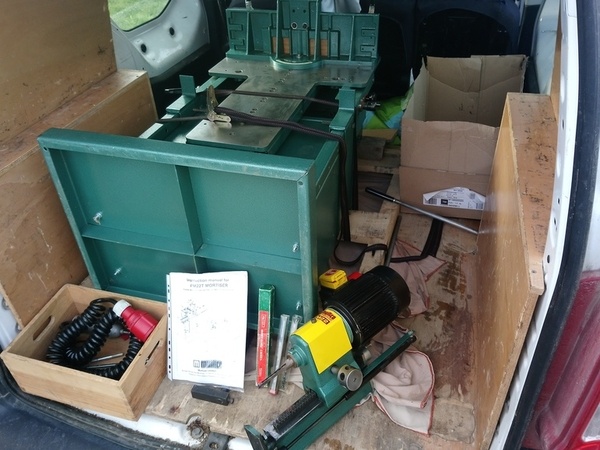

Hé HOP ! dans le coffre !
Un petit gorgeon de chenin du clos Chalon, dans la cave de mon pote Bernard et en route !

Publié Mis à jour

Partager

Comment faire tourner ce moteur tri avec une alimentation mono

Plusieurs solutions :

  • la plus simple mais aussi la plus chère (414 euros ht) remplacer le moteur +contacteur par un moteur mono.
  • Ajouter un condensateur trop de perte de puissance.
  • piloter ce moteur avec un variateur entée mono sortie tri c'est la solution que j'ai retenue et que je me propose de vous détailler.

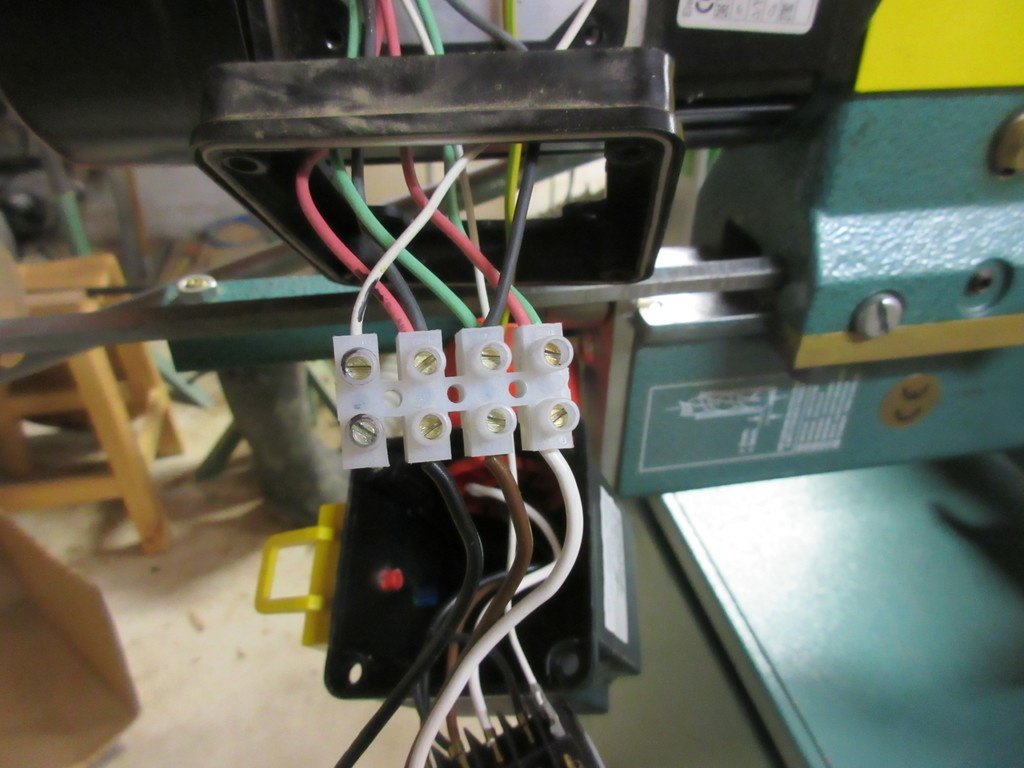

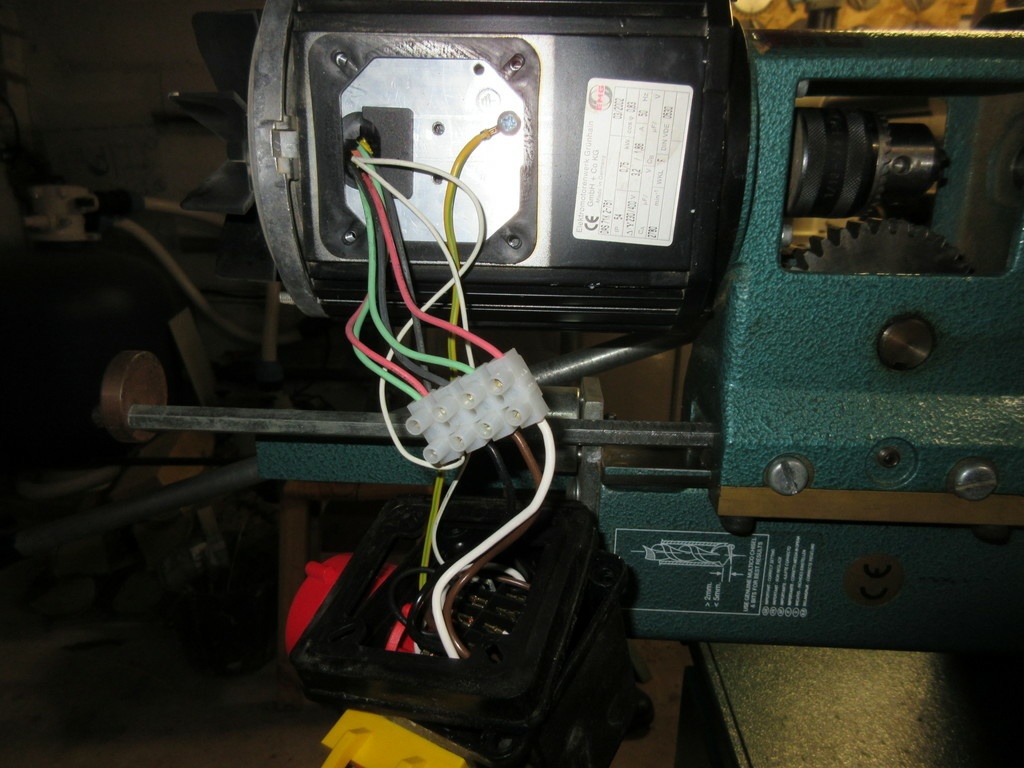

  • Première étape : changer le couplage du moteur sur la photo du haut il est en étoile il faut le coupler en triangle cf photo du bas

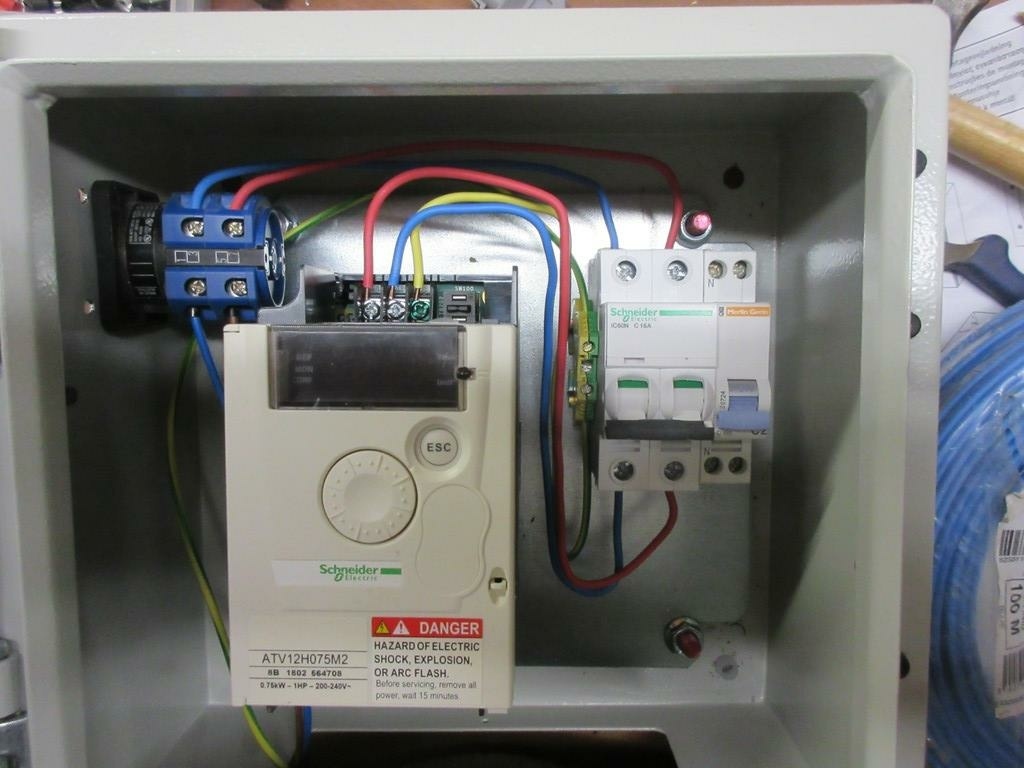

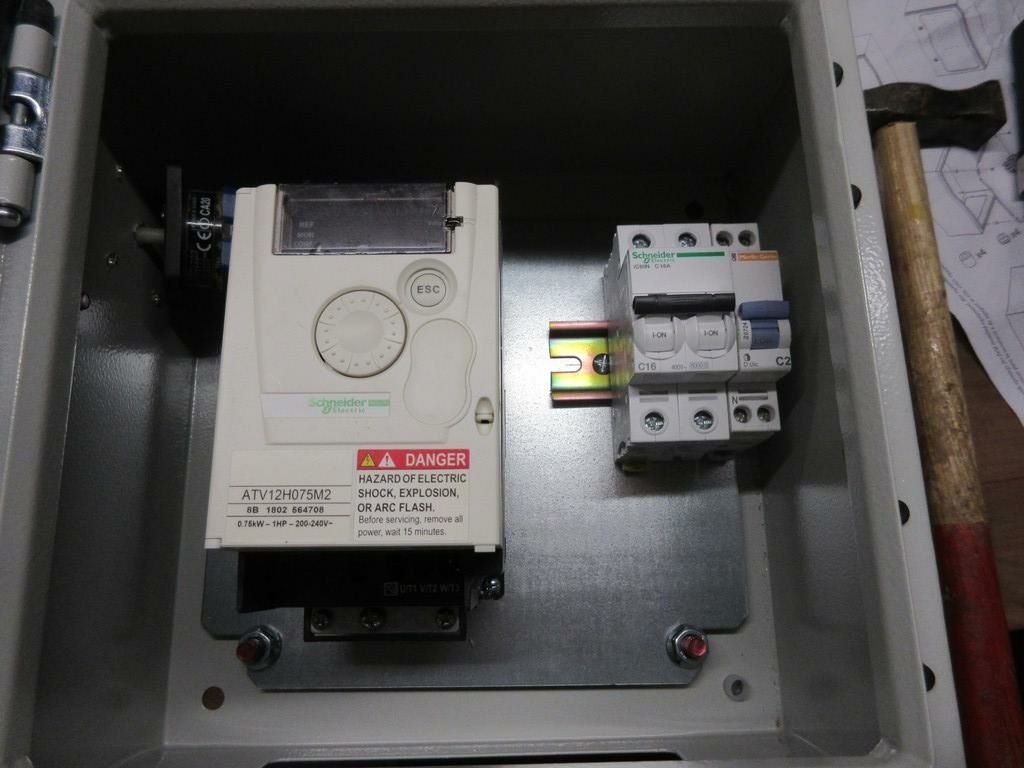

  • Etape 2 : préparation de la boite électrique
    Je choisi un variateur de 0.75 kw même puissance nominale que le moteur.
    Une protection amont :Acti9,iC60N 2P 16A courbe C
    Une autre protection 2 A pour l'alimentation de la bobine du contacteur d'origine qui va servir pour la commande du variateur.
  • Etape 3:cablage

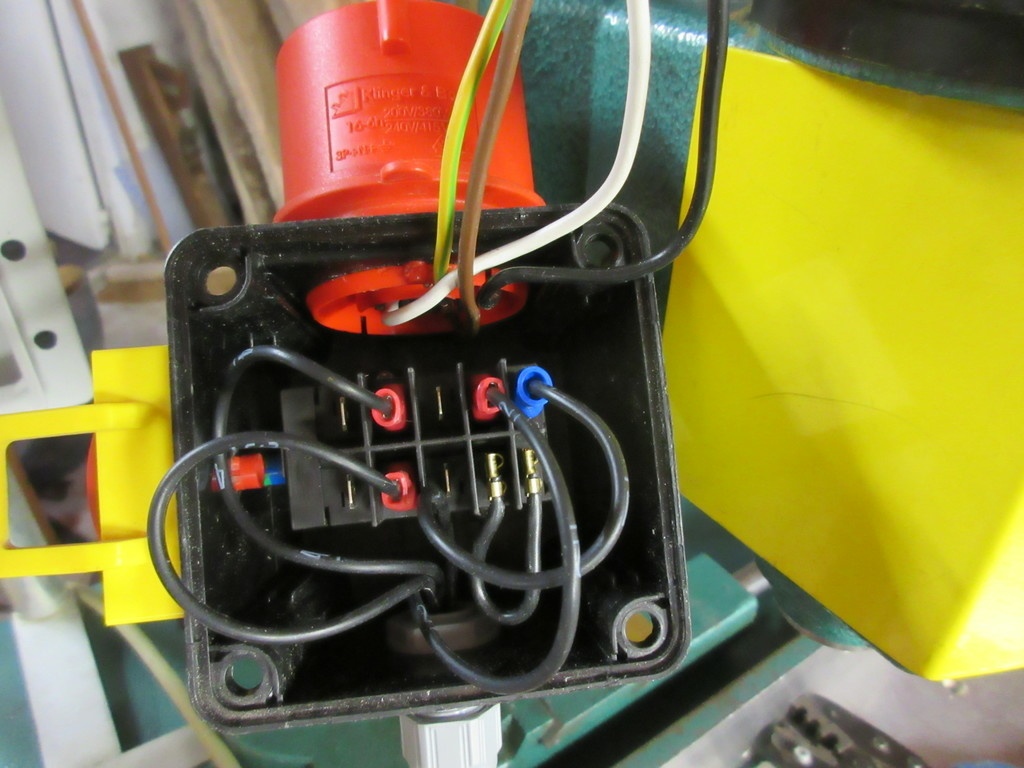

Le contacteur d'origine : j'alimente la bobine en 220 (neutre + phase) et je crée un auto maintien pas indispensable mais je veux garder la possibilité de retour à l'origine. Donc je conserve ce contacteur pour récupérer un contact fil 3 et 4 qui commande le démarrage du variateur.

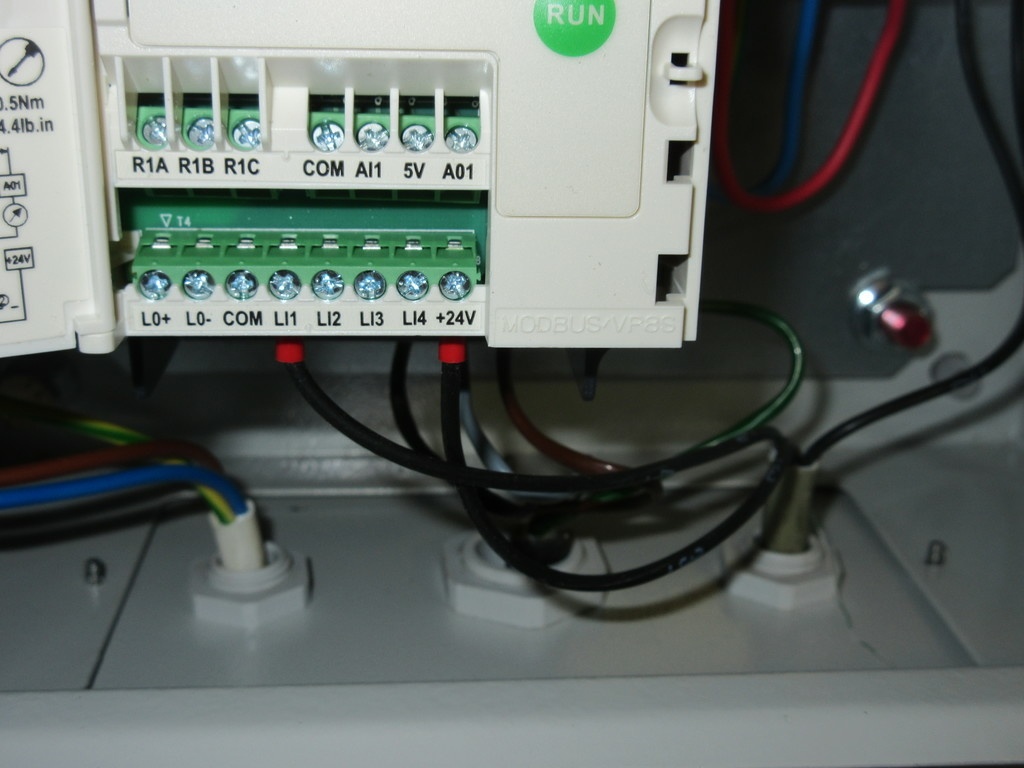

Circuit commande variateur

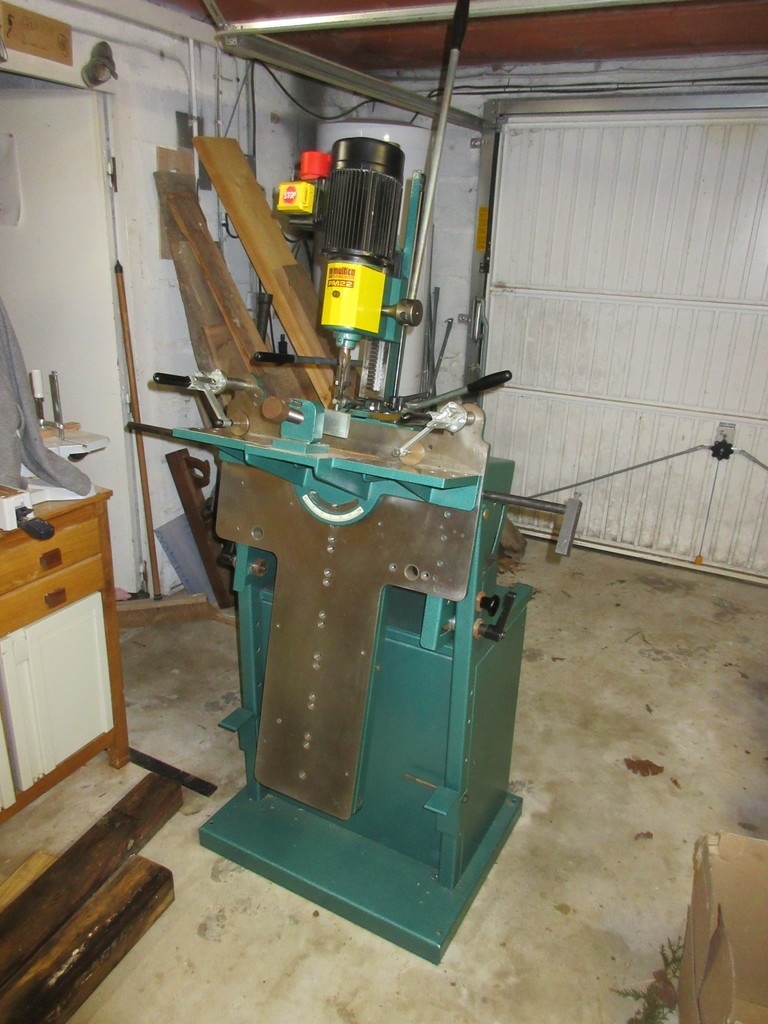

Premier test : ça marche !

Publié Mis à jour


Discussions

cereus45 a publié le pas à pas "Adoption d'une mortaiseuse !".il y a 6 mois
Wil


Ça c’est un pas à pas qui peut un jour ou l’autre servir à l’un d’entre nous ! Alors merci ! Mais mon coup de cœur va surtout...aux vins d’Anjou qui sont sûrement mes préférés !!!

cereus45


😉J'en prévois une bouteille pour le 28/04

Wil


Si t'insistes...!!!

Boisenformes


En termes d'adoption, c'est moi qui ait adopté sa petite sœur, une PM20, on la voit à l’œuvre ici https://www.lairdubois.fr/pas-...
Achetée d'occasion, il n'y avait pas de piètement. J'en ait réalisé un en tubes carrés de 60 avec crémaillère. Les taquets tubulaires servent aussi de brancard de transport en appuis sur les 2 roulettes des pieds AR. Le piètement peux aussi se positionner le dos au sol pour travailler à l'horizontale comme la PM22, pratique pour les mortaises en angle comme sur les limons.
Bonne utilisation à toi, tu as du très bon matériel. Attention, les bédanes bon marchés, laisse tombé, c'est de la M...

cereus45


👍 merci
