Zeloko

Lit de bébé avec bascule

par Zeloko

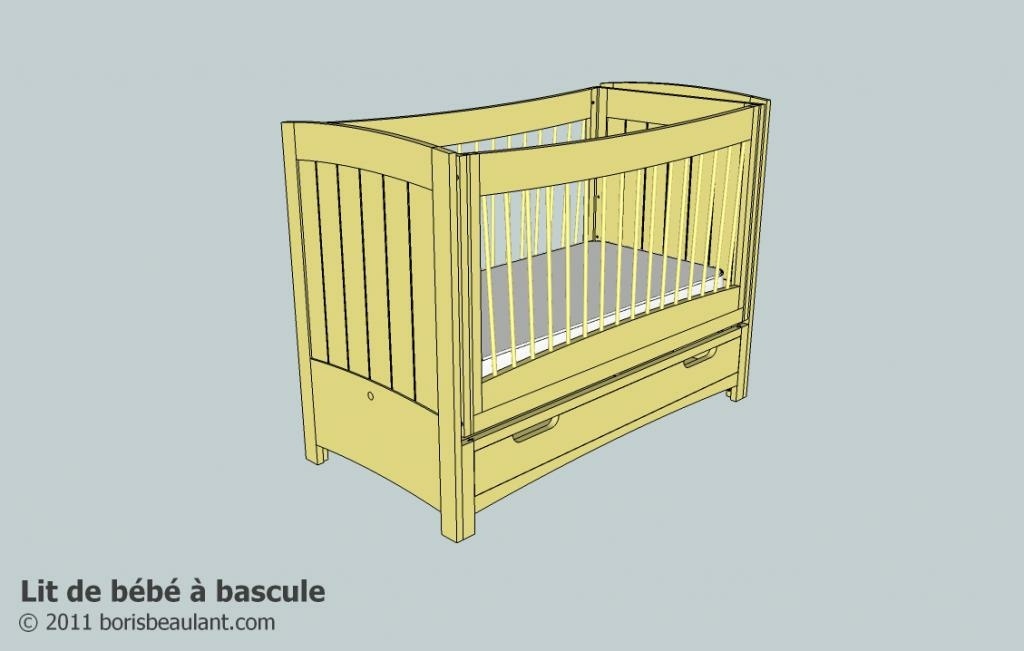

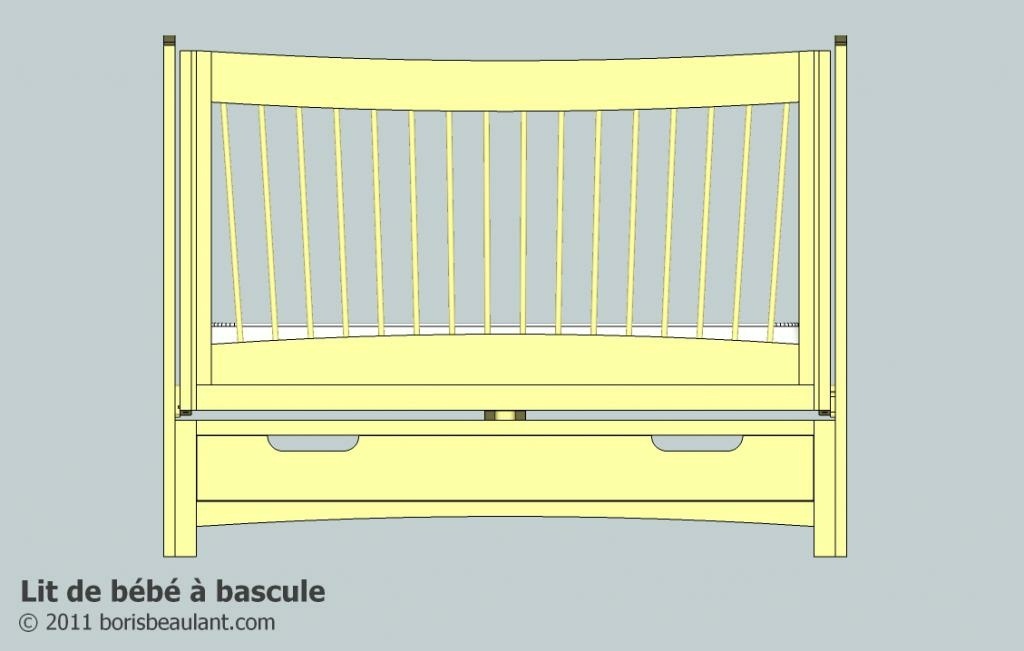

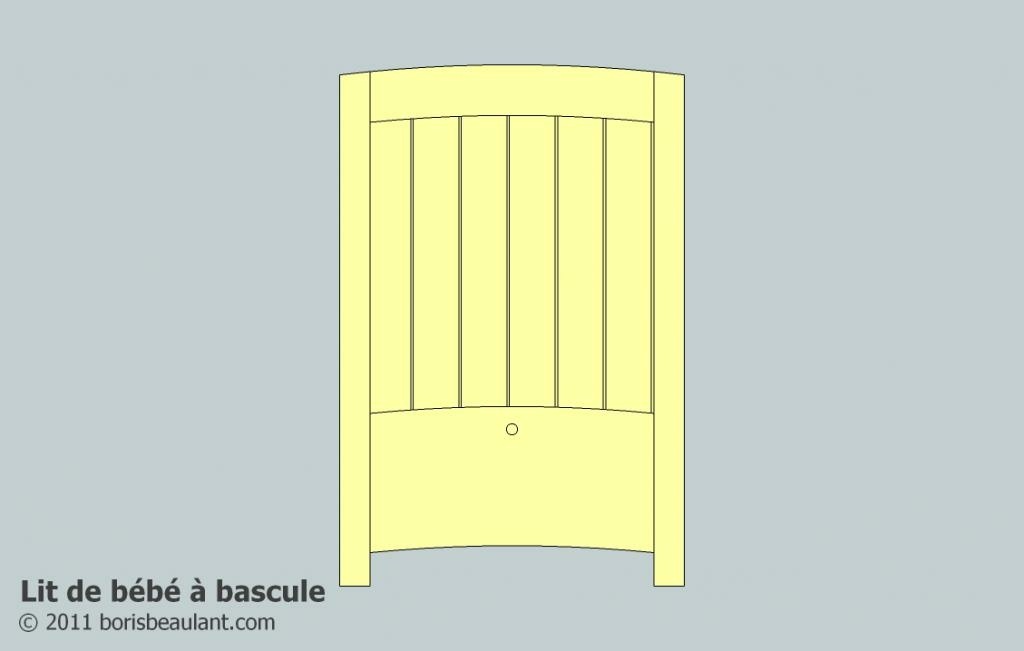

Modélisation d'un lit de bébé avec système de bascule et tiroir.

Les côtes ont été choisies pour un matelas de 60x120cm. Les divers éléments de quincaillerie sont également présents dans la modélisation.

Ce lit contient plusieurs pièces courbes. Pour les réaliser, il n'est pas forcément nécessaire de connaitre le rayon de la courbure ou de d'imprimer le plan à l'échelle 1:1.

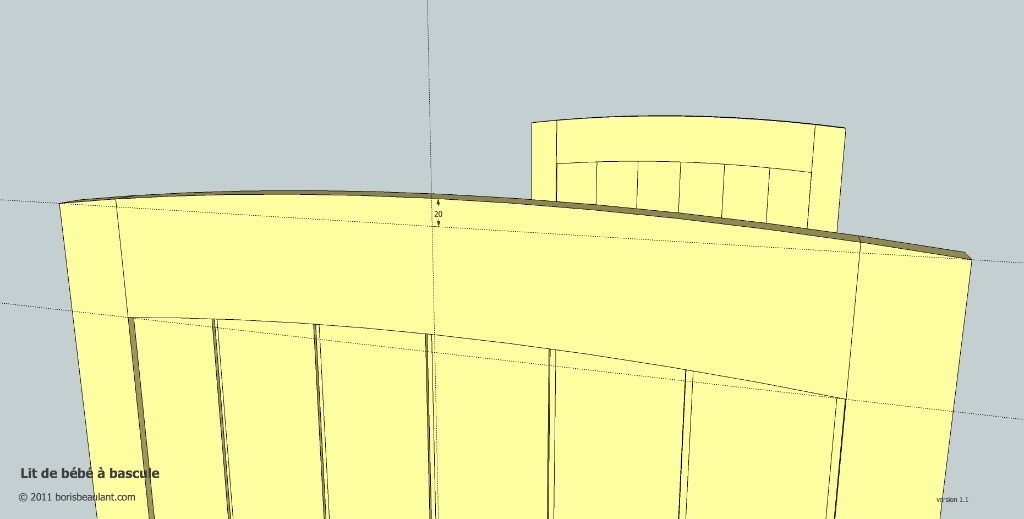

Toutes les courbes ont une flèche de 20 mm. Comme on peut le constater sur la quatrième photo.

Pour savoir les tracer sur vos bois, il suffira de reproduire cette courbure avec un petite latte de contreplaqué (ou autre du moment que c'est suffisamment fin pour être cintré) qui sera courbée avec une ficelle à la manière d'un arc ... mais sans les flèches 😉.

Mis à jour

Contenus associés

On en parle ici

cfel

je n'arrive pas à telecharger le plan merci de votre aide

Zeloko


Que se passe-t-il lorsque vous appuyez sur le bouton "Télécharger le plan" ?

cfel

En réalité, je peux télecharger le fichier du plan mais je ne sais pas avec quel logiciel le lire. J'ai vu, je télécharge Sketchup. Merci

Zeloko


Ok ;)

lodie13

Bonjour, j'ai téléchargé le logiciel, mais je n'arrive pas à ouvrir le plan, est ce possible de l'avoir sous une autre forme? Merci d'avance.

Zeloko


Le fichier téléchargé ici est un fichier zip, qu'il faut décompresser avant de pouvoir extraire le fichier sketchup (.skp). Peut-être est-ce pour cela que vous n'avez pas réussi à l'ouvrir directement dans Skechup.

Jcars

bonsoir je n'arrive pas à lire le fichier! faut il télécharger sketchup? merci.

Zeloko


Oui, il faut télécharger et installer Sketchup pour y ouvrir le fichier .skp

Jcars

ok merci de votre aide! et très beau travail.

bourriket

Good job Zeloko! Il est beau ce lit bébé.
J'ai vu sur votre blog, qu'il existait des plans sur un pdf. Je n'arrive pas à mettre la main dessus. Pouvez vous m'indiquer ou le trouver ou me le transmettre?
Merci !

Zeloko


Merci !
Les plans PDF, c'était avant. Maintenant, ils n'y sont plus. Il n'y a plus que ce plan Sketchup. Qui est juste 1000 fois plus complet et contient toutes les côtes.

will41

Bonjour,
je suis un nouvel utilisateur de sketchup, et ma question est il faut coté nous même où alors il y a des vue avec déjà les détails et cote? Et il possible d'avoir une version dxf?
Merci

bourriket

Je n'ai pas de PC dans mon atelier. Donc je dessine grossièrement mes pièces sur un bout de papier et je reporte les dimensions mesurées sur sketchup avec l'outil de mesure. J'ai désolidarisé le lit sous sketchup afin de pouvoir déplacer le tiroir et le lit. Plus pratique pour mesurer.
Si quelqu'un a quelque chose de plus pratique je suis preneur !

Zeloko


@will41, la modélisation Sketchup est à l'échelle 1:1. Donc, comme le dit @bourriket, il suffit de prendre l'outil Mesure (L'icône est un mètre enrouleur) et de relever les dimensions.

Par ailleurs, j'ai tout mis en composant ou groupe. Donc quand on double clique sur un élément, on "entre" dedans. Et si on a sélectionner l'option Vue / Edition de composant / Masquer le reste du modèle et bien on ne voit que la pièce ou le groupe dans lequel on est. Il n'y a donc normalement pas plus de chose à éclater. C'est déjà fait pour ;)

bourriket

Perso ça me convient !
J'ai fini les panneaux extérieurs et le cadre. J'attaque le berceau prochainement. Je suis dans les temps pour accueillir le future propriétaire... Faut pas que je traine!

Zeloko


Non, faut pas trainer... que la finition ait le temps de sécher ;)
Hésite pas à publier une petite création ici quand il sera prêt à accueillir bébé !

bourriket

Sans faute!

Zeloko


Pour infos, je sais que certains internautes ayant réalisé leur lit à partir de mon plan l'ont peint en blanc (au contraire du mien qui est resté couleur bois avec un vernis). Et bien le blanc c'est pas mal non plus ;)

bourriket

Si j'arrive a faire quelquechose de propre, je pense le huiler. Sinon je passe une peinture. A voir selon le résultat. J'espère la première solution!

will41

Merci pour l info! Y a plus qu'à maintenant.

bourriket

Bonjour a tous. J'ai bien avancé sur le lit ! Et je pense encore pouvoir obtenir un résultat satisfaisant. Je vais pas tarder à attaqué la pose des barreaux .... Comment percer des trous bien alignés?
J'ai bien vu sur le blog : http://blog.borisbeaulant.com/ que la question à été posée. mais la réponse : "j’ai percé chaque trou en replaçant la perceuse comme sur cette photo." fait référence à une photo qui n'est plus en ligne.
Quelqu'un peut-il me donner des infos?

Zeloko


Voici une réponse 3 mois après, mais c'est avec un dispositif de "mini" perceuse à colonne que j'ai pu réaliser ces trous bien verticaux. Après, pour le placement en "rayon de soleil", j'ai tracé des trais de crayon sur la planche et aligné au mieux la perceuse dessus à l'oeil.
