Gabarit de pose de glissière de tiroir.


Gabarit de pose de glissière de tiroir.

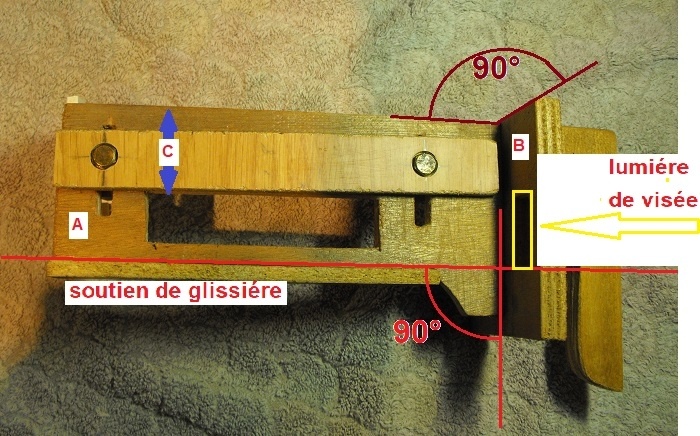

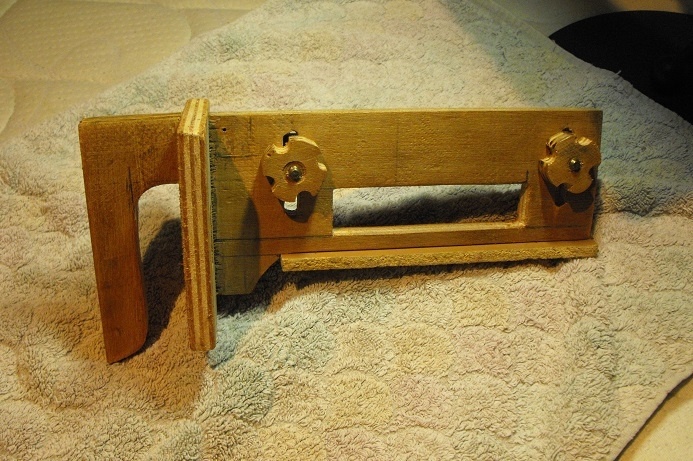

De confection facile avec trois points rigoureux.
1/ l' angle de 90° entre les pièces A et B
2/ l' angle de 90° entre la surface supérieure du soutien de glissière et la pièce 2 .
3/ l' alignement précis de la surface supérieure du soutien de glissière et de l’arête inférieure de la lumière de visée .

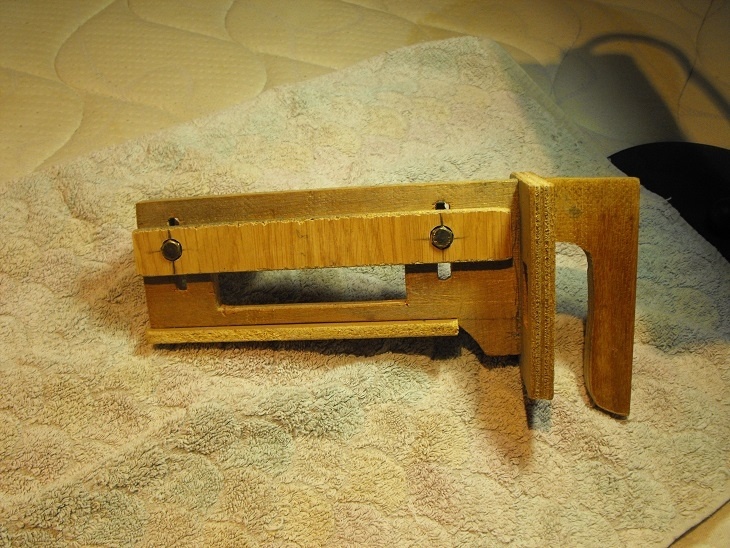

Voir Photo,

Mis à jour

Discussions

huguos24 a publié le plan "Gabarit de pose de glissière de tiroir.".
il y a 1 an
reve

Bonjour huguos24, je ne vois pas comment on peut se servir de ce gabarit? A quoi sert la visée? Peut on poser des glissières à droite et à gauche d'un meuble? Donc est ce que ce gabarit est réversible?

huguos24
( Modifié )

Bonsoir REVE
Oui le gabarit est réversible, tout simplement en changeant la pièce coulissante de coté,
Vous tracez la position de votre glissières seulement sur les champs des panneaux formant le coffre de votre tiroir. Le trait doit correspondre à la base de la glissière.
On doit bloquer la glissière entre la pièce qui sert de soutien et la pièce coulissante ,
On présente le gabarit et la glissière en ajustant l’arête inférieure de la lumière de visée au tracé fait sur le champ du panneau ,
Il n'y a plus qu'a visser la glissières,
j' espère que mes explications sont compréhensible
Je me suis inspiré de cette vidéo  : youtube.com/wa...h?v=othmx2Ap9jo pour faire le gabarit

reve
( Modifié )

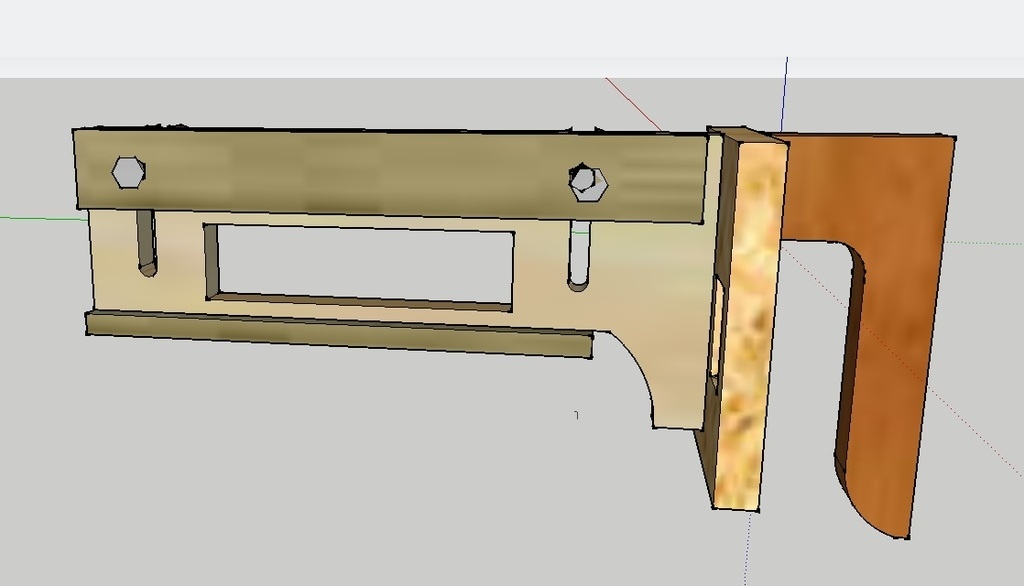

Merci pour tes explications claires. Sur ton sketchup la visée est 10mm plus basse que la glissière d'ou mon incompréhension.

huguos24

Bonjour REVE
Je viens de vérifier mon dessin , et tu as tout a fait raison.
J'ai fait une erreur dans le dessin dans la position des lumières de visée.
Je modifie de suite le plan Ketchup.
Je te remercie pour ta vigilance, Cela sert aussi à ça l'entraide sur L'air du Bois.
Bonne journée à toi.

reve

Ne met pas trop de rouge!...........??
