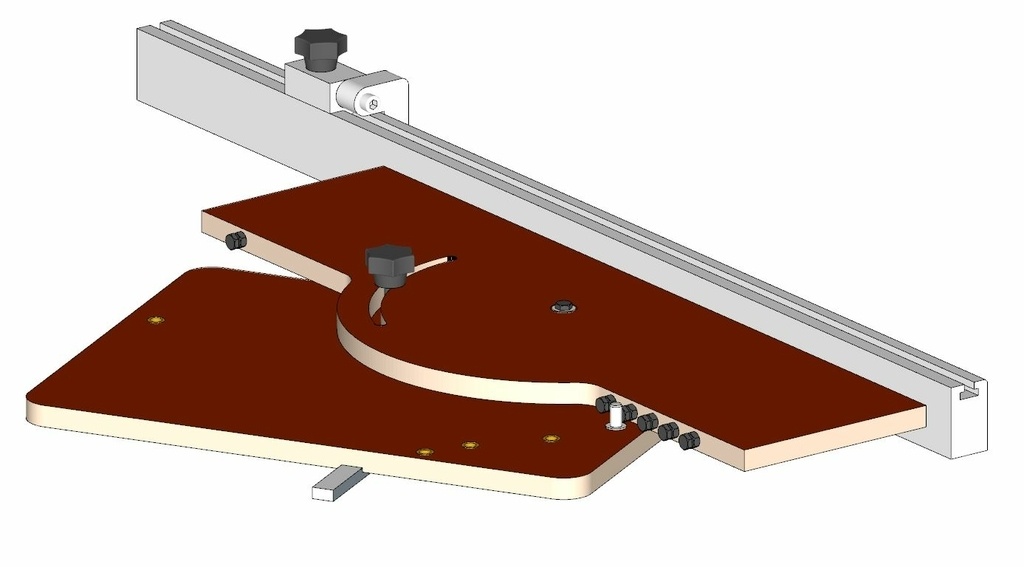

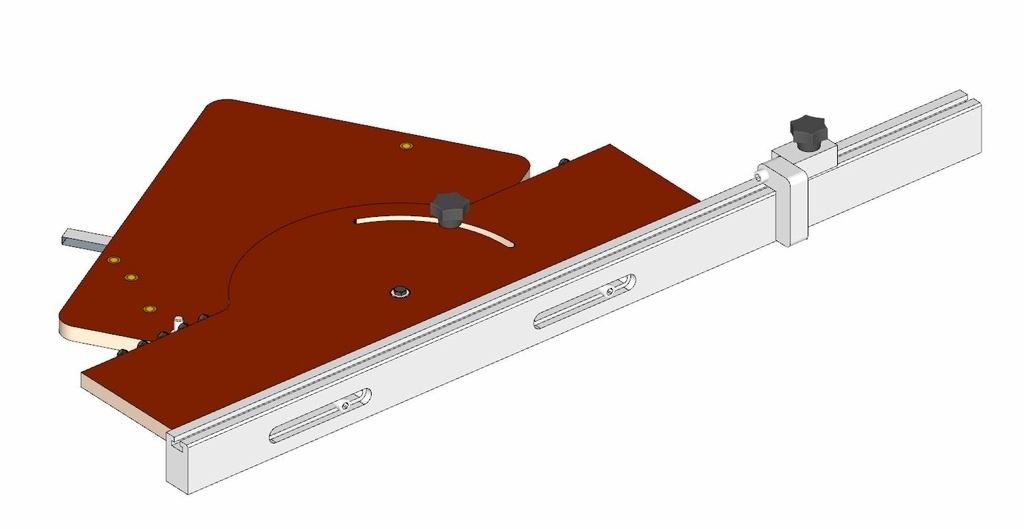

Rapporteur d'angle pour scie sous table


Ayant trouvé l'astuce de Nairod très astucieuse et ayant vu qu'il cherchait à améliorer son système, je me suis lancé dans l'exécution de ce plan qui pourra servir à beaucoup je pense.
Merci à lui pour l'idée.
Si quelqu'un décèle des erreurs qu'il le dise, on peut toujours améliorer.

(Gabarit pour angle précis)

Mis à jour

Publications associées


Discussions

Xavier  a publié le plan "Rapporteur d'angle pour scie sous table".
il y a 1 mois
Klaus Loose

oho ! 1000 * Merci Xavier ! 👍

Klaus Loose

Je ne parlerais pas directement d'erreurs. Il y a quelques questions. Quels angles sont nécessaires ? Par exemple, 15°; 22,5°; 30°; 45°; 60° et bien sûr 90°.Peut-être plus d'angles pourraient-ils être ajoutés aux tourneurs ?
Dans ma scie, la construction doit être plus à gauche, car de la rainure il y a moins d'espace à la lame de scie.
L'idée avec les Vis pour le Réglage fin est formidable. Mais, ... il faut plus d'espace sur le côté droit ! Malheureusement, vous n'avez pas inclus les centres des axes. Ainsi, un changement de dessin aux angles serait plus rapide à faire... 😉

artiste : Kamwei Fong
( Modifié )

Je serais curieux de le voir fonctionner !

Xavier

Bonjour Nairod
Je ne manquerai pas de publier le fonctionnement quand il sera construit 😉

Klaus Loose
( Modifié )

C'est exactement ce que je pensais. Par conséquent, "pas de problème". 🙂 il doit être adapté à chaque scie. 😎
L'idée et la construction parlent d'eux-mêmes... et est un bon modèle pour chacun d'en faire quelque chose pour eux-mêmes.

Xavier

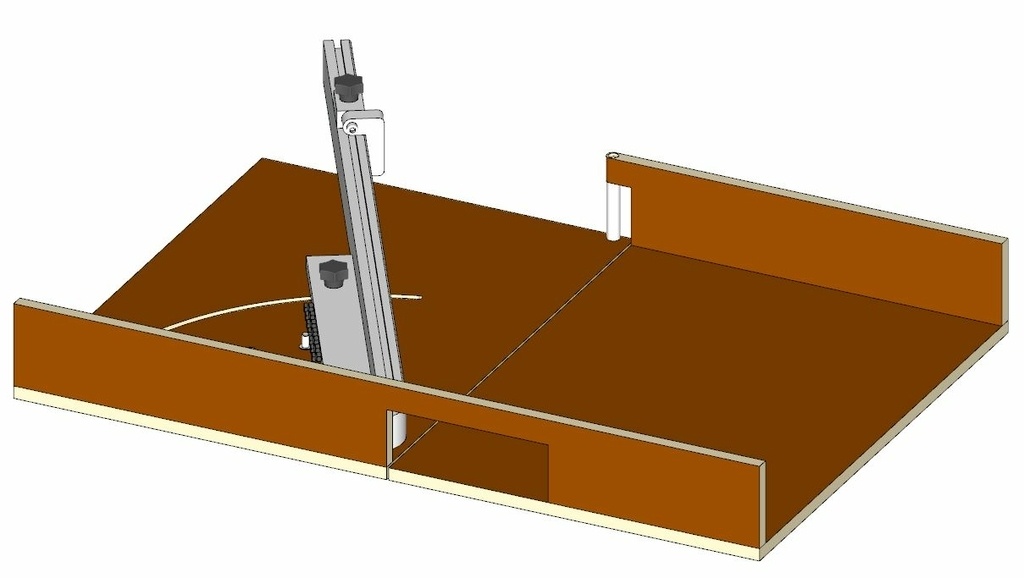

Je viens d'ajouter une version traîneau.

YvesR

Jolie proposition, je l'enregistre dans ma collection de gabarits

YvesR
( Modifié )

Après téléchargement du plan, je constate qu'il ne peut pas être ouvert par la version 2017 de Sketchup Est-il possible d'en avoir une version 2017 ?
Merci

Xavier

Bonjour, j'ai téléchargé en ancienne version (V8)

Klaus Loose
( Modifié )

Bonjour, veuillez rechercher "Eneroth Open Newer Version" dans les "Extensions"
(Extension Manager) ou de www... de Julia Christina Eneroth. Bonne Chance 🙂

artiste : Kamwei Fong
( Modifié )

Ah juste un truc : j'ai remarqué en utilisant mon chariot de coupe d'angle que c'est parfois très utile de pouvoir faire une coupe de l'autre côté de la lame ! Pas juste à gauche. Car ma lame ne pivote qu'à gauche.

Xavier

Oui tu as raison, dans ce cas il faut faire un gabarit symétrique, personnellement sur ma Lurem ça sera uniquement à gauche.

olivimo
( Modifié )

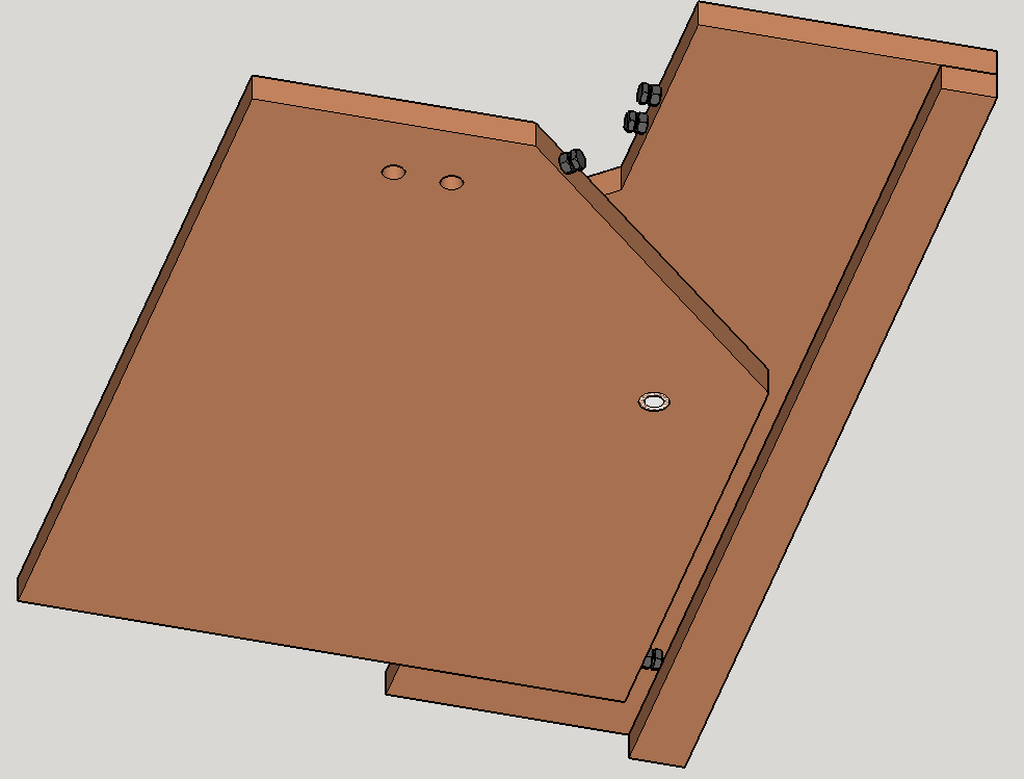

Merci beaucoup Xavier et Nairod pour vos partages et réflexions sur ce type de gabarit. Du coup, je me prends à rêver de pouvoir enfin faire des coupes précises sur ma lurem sans me prendre la tête à chaque fois !! En repartant du plan de Xavier et comme je n'ai pas encore trouvé le moyen de faire un pion, j'ai ajouté 2 butées réglable sur la partie fixe pour obtenir 90° dans un sens et 45° de l'autre grâce à un tasseau placé en dessous de la partie mobile. Sur le dessus, j'ai conservé 2 butées pour 22.5 et 30 pour le jour où j'aurai un pion digne de ce nom ;-)

Xavier

Bonjour Olivimo,
Si tu as de quoi souder faire le pion est assez simple, tu prends une tige de 8mm de diamètre et tu soudes une rondelle de 8 pour faire butée, ça peut aussi être collé à l'époxy.

olivimo

Xavier Merci pour l'astuce !
