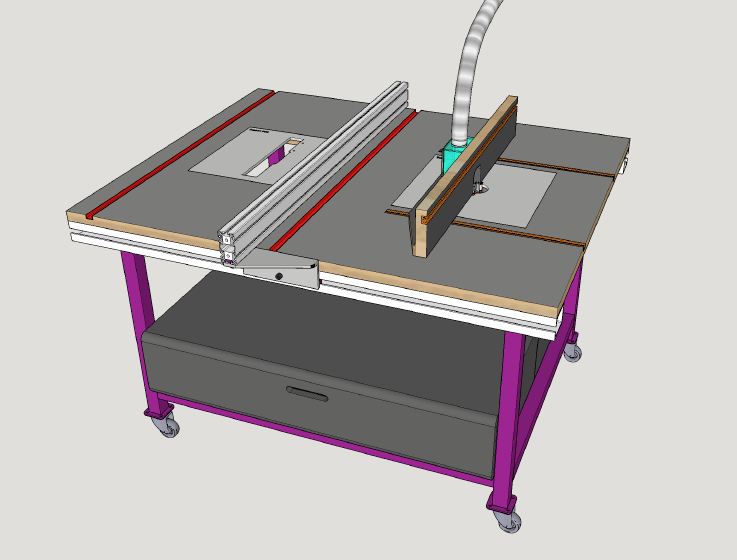

Table Scie Défonceuse


Cette table fait suite aux précédentes études, mises de coté pour des questions de cout et de réalisation, si possible accessible au plus grand nombre.
Malgré tout (chassez le naturel, il revient au galop..) certaines "pièces" sont la encore en métal, mais peuvent être, à priori réalisées en CP.
Il appartient également à chacun d'adapter ses "machines" pour les utiliser sur les plaques amovibles!
Le châssis en tube acier de 40x40, peut aisément être réalisé en bois.
Les 2 profils latéraux en alu sont des éléments de rails pour portes coulissantes, récupérés chez un "ferrailleur".
Le plateau est réalisé en CP revétu sur les 2 faces, de résine phénolique (destiné au coffrage de béton)
Certains éléments (guidage scie, etc...) sont de chez Motedis
Le support du rail de guidage scie, ainsi que les plaques pour les machines sont en alu de 8mm.
Reste a faire le raccordement électrique "sécurisé"!!!
