Bonjour,

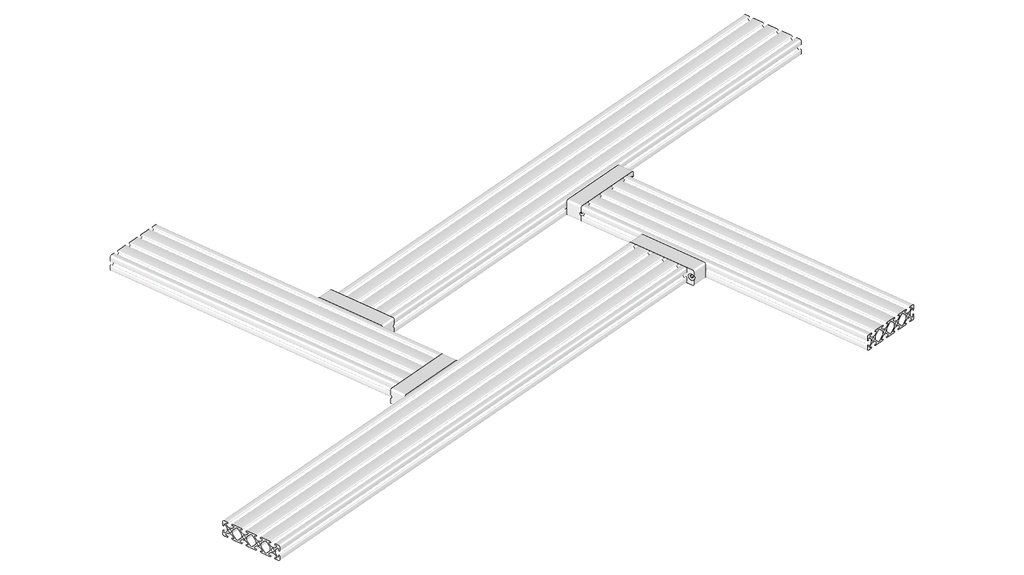

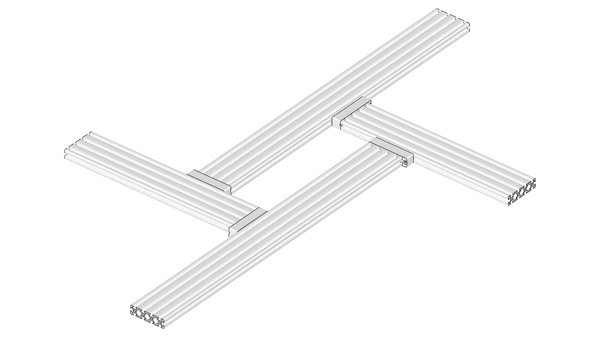

J'ai pour projet de réaliser une copie du gabarit de fraisage Festool MFS 700 avec des profilés du commerce.
Profilés 20x80 rainure 5 de chez Motedis.
L'ensemble fabriqué coutera moins de 80€, donc nettement moins cher que le Festool.
Publications associées
Licence
Autres plans de
Xavier
Voir aussi
Discussions
+1
Il me semble que dans ces profilés les serres joints festools et équivalents de rentrent pas dans les rainures. A vérifier je pense.
Il n'y a plus qu'a s'en fabriquer des adaptables
Bonjour,
je vais suivre ton projet de près…
J'ai fais un truc à peu près équivalent mais je ne vois pas ce que sont les fixations en bout de profilé que tu représentes?
Un truc bête mais les profilés 20 on un bord en quart de rond beaucoup plus prononcé que les profilés en 15 qui on une arête plus à angle droit. Ca aide avec des bagues à copier de faible hauteur.
C'est pour permettre un serrage efficace.
Xavier J'ai bien compris et ça me semble hyper intéressant mais je n'arrive pas à identifier quel type de fixation c'est sur leur site internet?
Festool a un profilé spécifique et pour le serrage il faut une clé allen avec un bout sphérique car le serrage est perpendiculaire, c'est pour cela que je prévois le serrage incliné.
merci du partage. très malin les serrages inclinés !
pour les lardons taraudés inclinés : ce sera du fait maison ou c'est un composant standard ?
merci
Bonjour, ce sera du fait maison, j'ai la chance d'avoir une petite fraiseuse d'établi qui me permet de faire des choses précises.
deux natures de copeaux différentes, mais qui permettent de faire de belles choses.
merci
Bonsoir à tous.
Voici un lien d'un blog fort intéressant, vous y trouverez des information afin de fabriquer une copie du gabarit festool.
Cordialement Eusebio
Blog kokumotsu
J'ai déjà vu cette réalisation et je trouve que le serrage avec des équerres n'est pas optimal, pour cette raison je prévois ma pièce d'extrémité pour plus de rigidité et d'efficacité.
Il me semble que Hetre ou ne palette a réalisé quelque chose de similaire avec des rails de chez Motedis en même hauteur mais moins large. Peut-être pourra t'il apporter des précisions ici.
Bonsoir à tous,

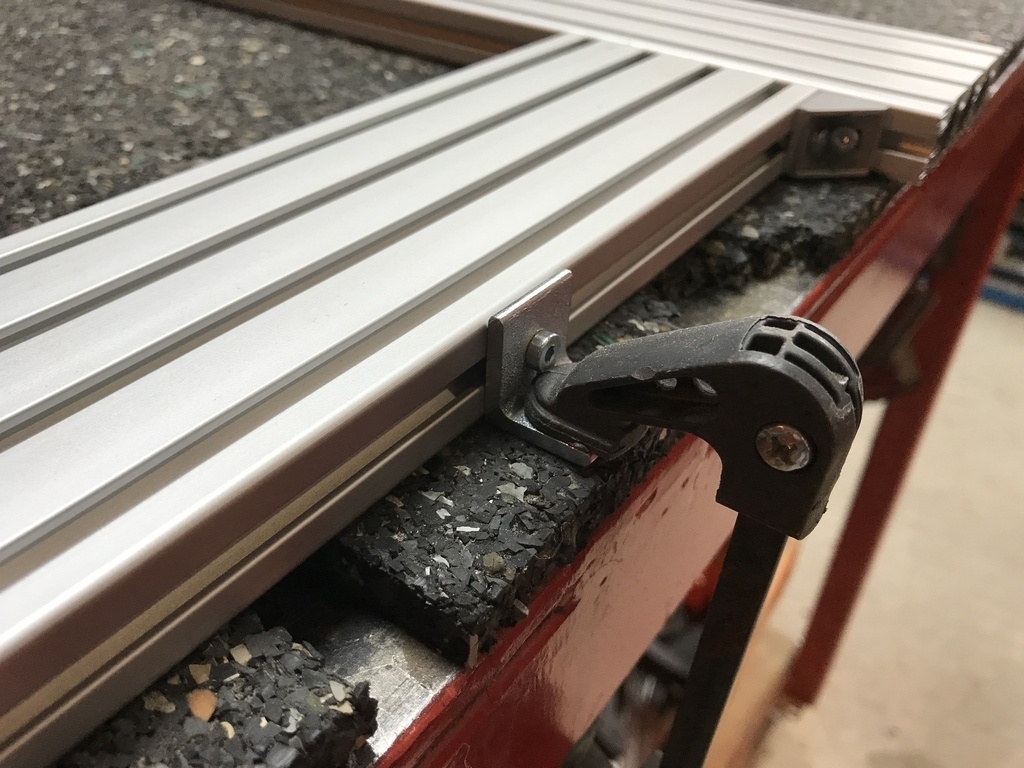

j'ai réalisé il y a quelques temps ce genre de gabarit.
Gabarit
Si cela peux donner des idées...
J’ai fait un modèle hybride, bois et métal, tu as tous les détails ici
youtu.be/r1sZx6i6pHM

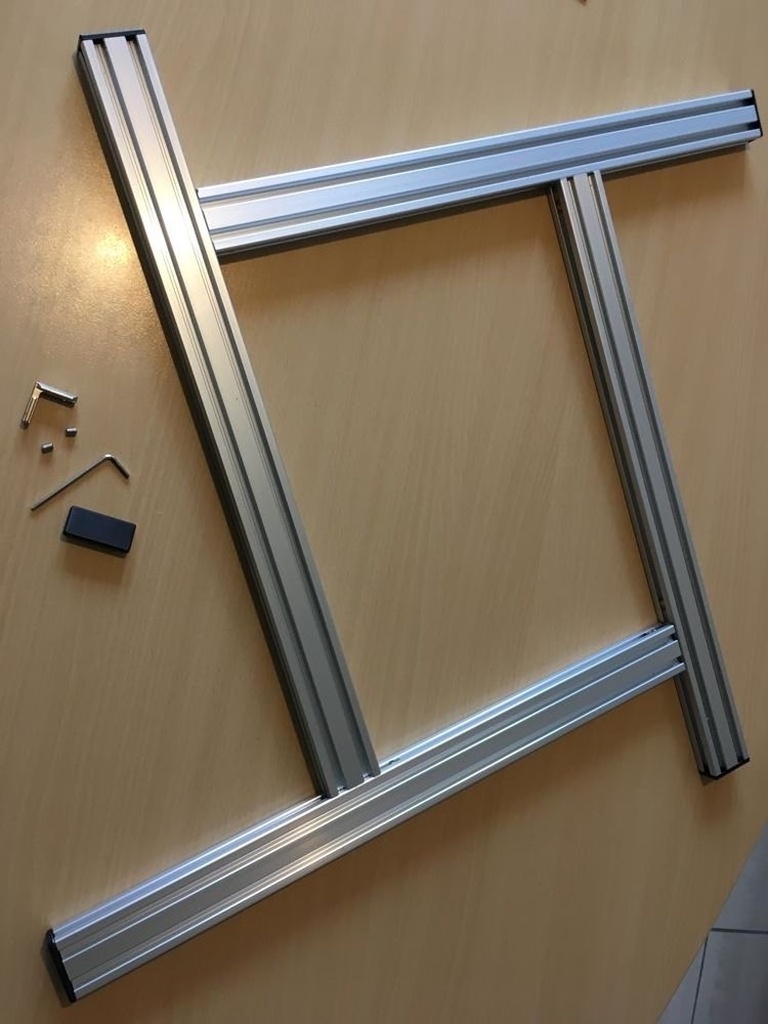

Moi ceci pour moins de 40€

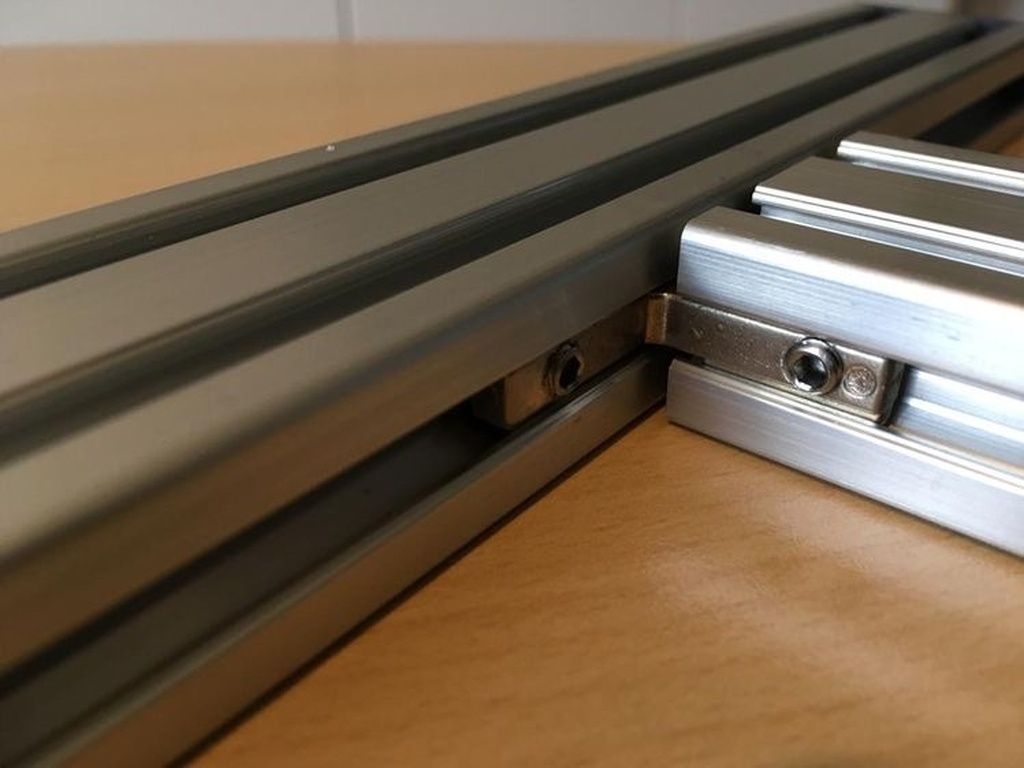

J'ai fait le même type de montage. A refaire j'utiliserai des équerres externes qui sont plus rigides que ces inserts 90° au final
SebD tout à fait, excellente remarque
bonne idée
Merci pour vos échanges !
Je viens de passer commande pour la réalisation du mien.
A défaut d'articles disponibles, je me suis adapté (notamment au niveau des équerres, à tester côté rigidité).

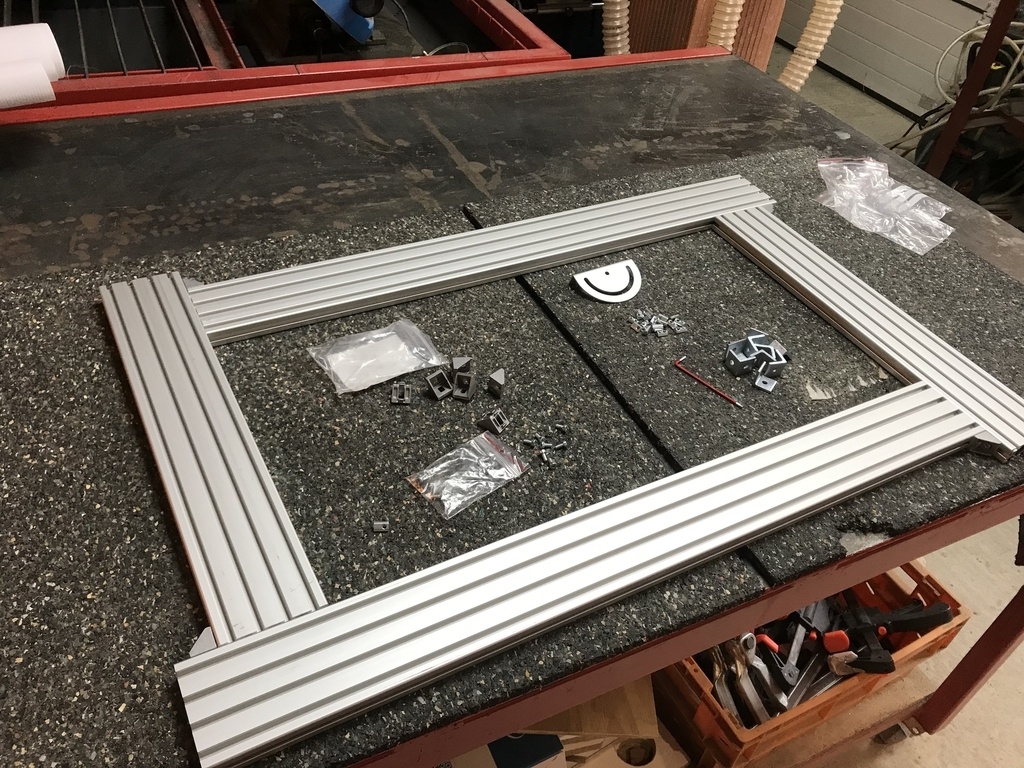

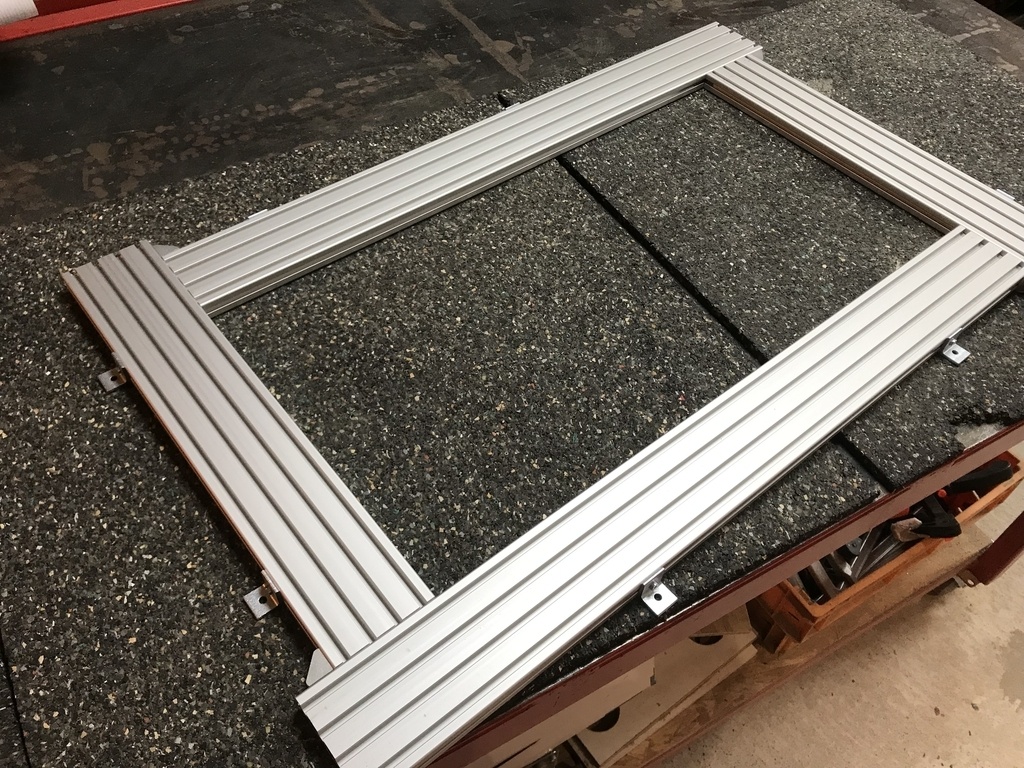

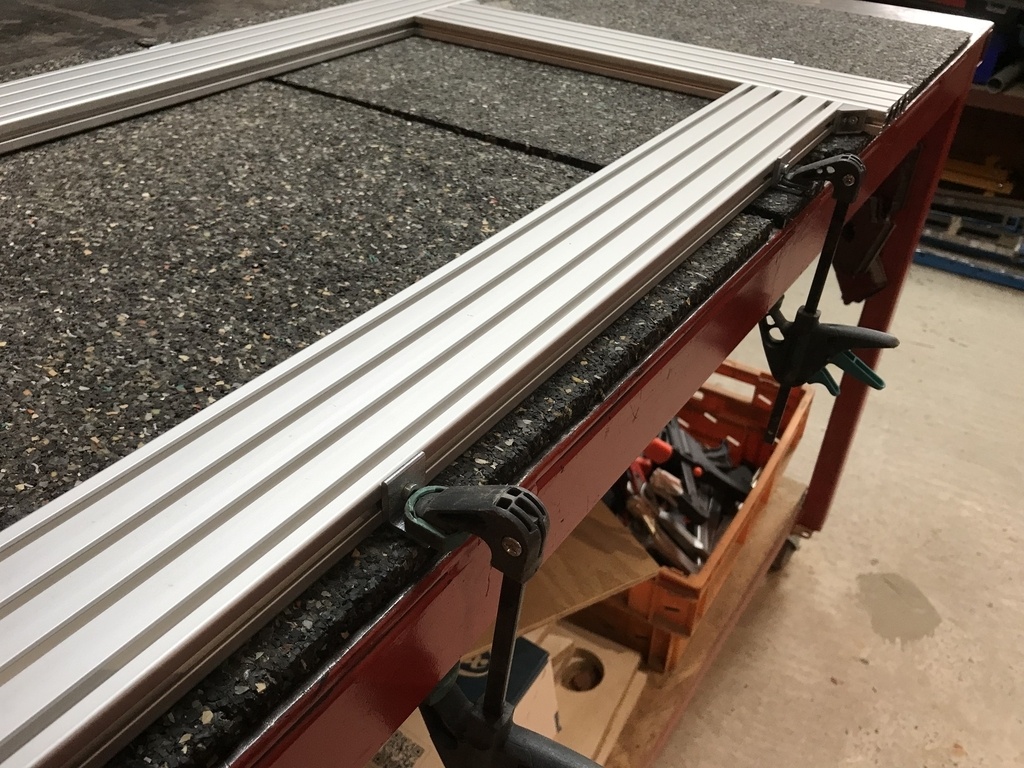

J’ai dû m’adapter au matériel dispo chez le fournisseur. Voici la version obtenue. Encore merci pour le partage initial qui m’a permis de faciliter la réalisation de cet outil, qui lui même va me simplifier la vie !
bonjour pascal
bien bien tu as commandé le matériels ou ? CHEZ MODOIS
Je n ai pas trouver les rails sur
Alice expresse ? merci

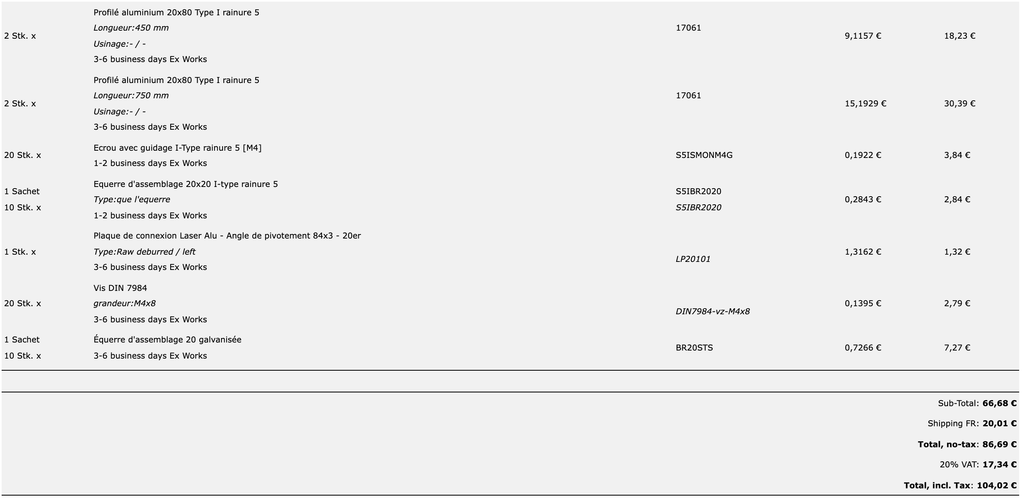

fred01 effectivement chez Modilis. Tu as mon panier dans une réponse précédente.
Bonsoir, je ne trouve pas sur le site de Motedis les équerres en L pour les rails de 20x80 en rainure 5 ( Il y en a en rainure 6). Savez vous où en trouver ? Je préférerais des rails d'épaisseur 15mm plutôt que 20 mais je n'arrive pas à en trouver. des adresses?
Chez alie press.
Profilés 16x60
