kaj

Une porte avec assemblages traditionnels


Pour ceux et celles qui aiment ce sujet sur les assemblages.

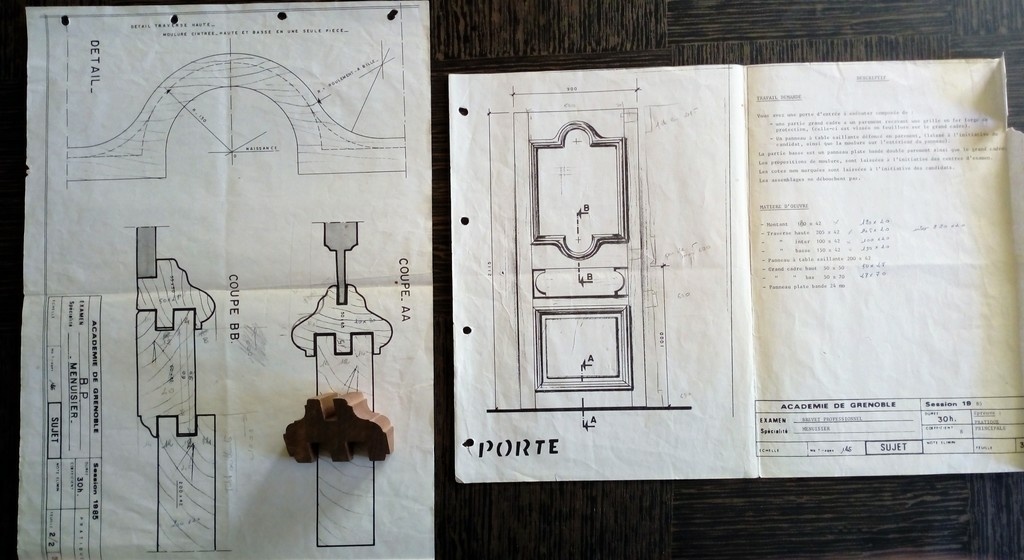

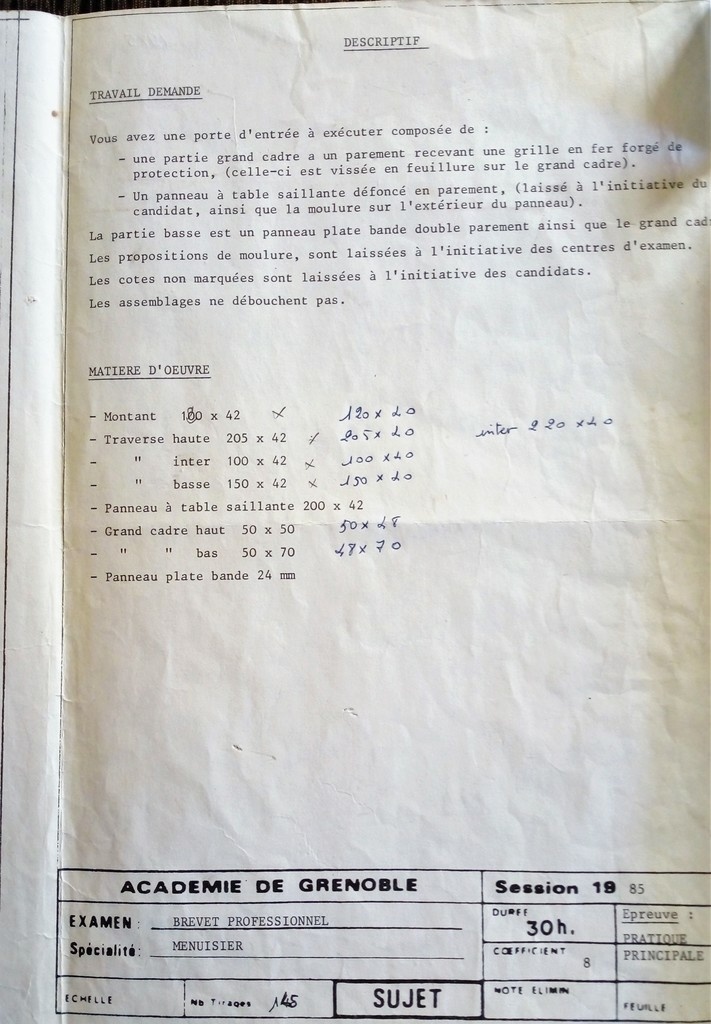

Un sujet de BP menuiserie de 1985.

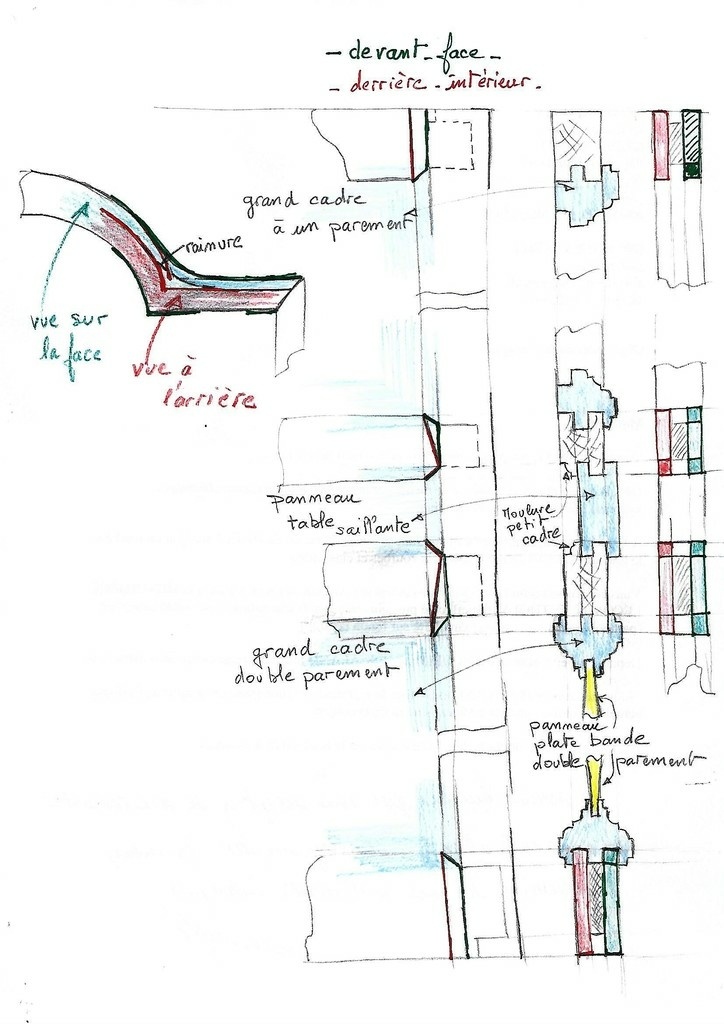

La partie haute: une moulure grand cadre à un parement.
La partie intermédiaire un panneau à table saillante.
Partie basse un panneau plate bande à double parement ainsi que le grand cadre.

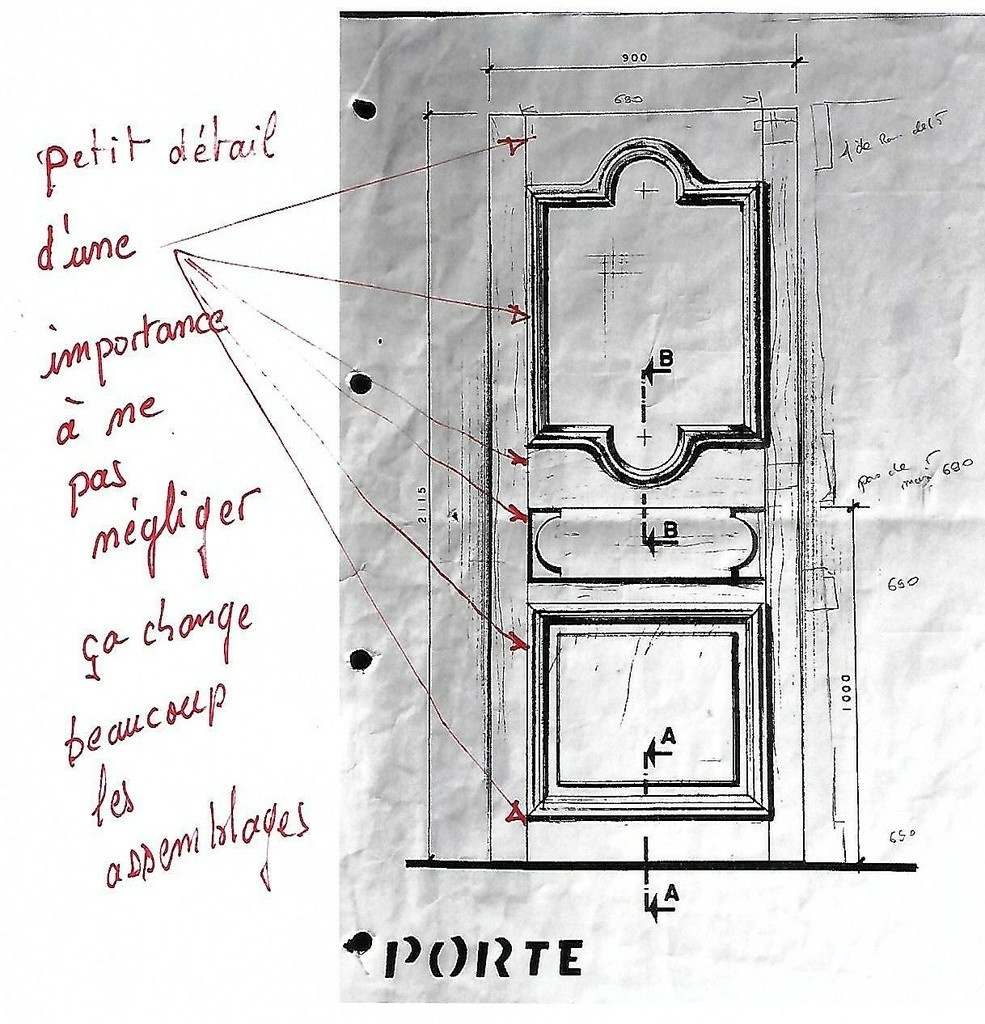

Petit détail qui n'est pas signalé: sur la vue extérieure les arasements, les moulures et le panneau sont alignés (incidence importante sur les assemblages) !

Mis à jour

Publications associées


Discussions

kaj  a publié le plan "Une porte avec assemblages traditionnels".
il y a 5 ans
sylvainlefrancomtois
( Modifié )

ah le grand cadre !! c’était du grand art !! Avec coupes d'onglets et arasements parfois obliques du bâtit pour aligner les arasement avec les moulures

Niouniou
( Modifié )

y a pas de quoi chômer!

kaj

Comme tout examen, les bois étaient débités rabotés et le panneau collé, mais comme tu dis faut pas dormir et ne pas rater une pièce...

trente six seb

30 heures, faut effectivement savoir où on va !

kaj

Le grand cadre est particulièrement minutieux en partie haute sur la face intérieure affleure, je me souviens avoir toupiller avec l'outil au dessus il n'y avait pas d'autres solutions avec les outils disponibles.

kaj

Je viens d'ajouter ça en fichier

Séverine

Vivent les arasements en coupe biaise ! 🙂
En tout cas, le sujet était top.

cray
( Modifié )

Dans quelques années, plus personne ne saura faire ça .... Chouette boulot.

Séverine

Si ! Nous 😊

kaj
( Modifié )

Séverine bonne réponse !

sylvainlefrancomtois

+1

Vincent Mathieu
( Modifié )

Effectivement 30h il faut quand meme savoir ce que l'on fait! Avec la belle moulure haute a faire a la resch.. c'est tout de même intérressant a réaliser un grand cadre

kaj
( Modifié )

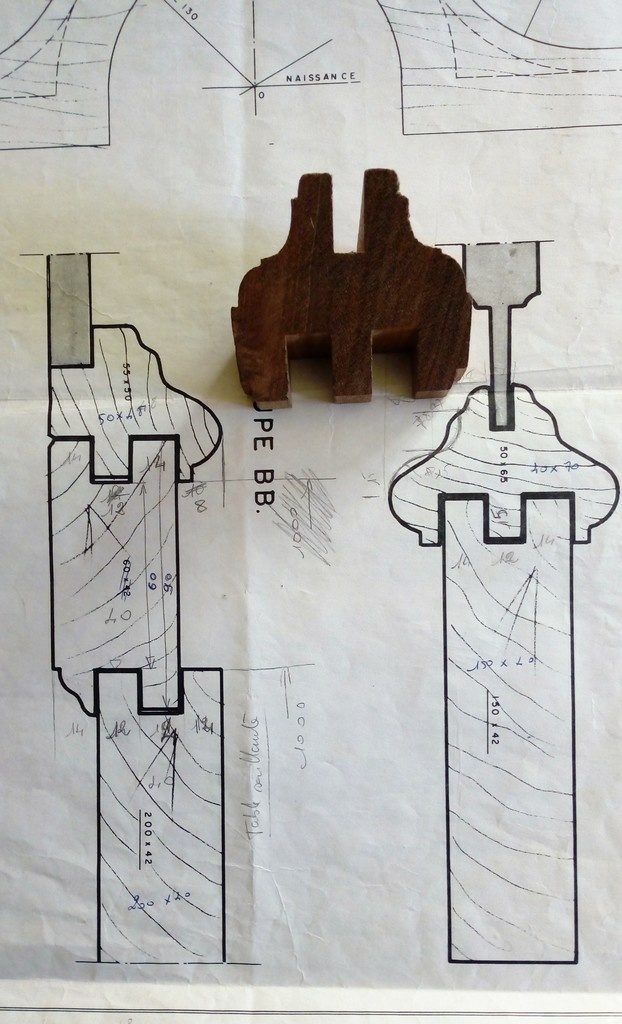

Vincent Mathieu la moulure a été faite à la toupie avec guide à lunette (c'était un peu chaud!)

Vincent Mathieu

Effectivement je viens de voir la valeur du rayon, d’ailleurs un peu cours pour la resch.
Donc deux passage à la toupie et deux réglages à cause de la forme différente du dessus de la moulure n

trente six seb
( Modifié )

La resch ??? kesako ???

kaj
( Modifié )

trente six seb toupie volante portative, avec un fer. ( familièrement la mobylette) google.com/sea...sdos2bg-93PTTM: l'utilisation demande une certaine habitude

trente six seb
( Modifié )

Ah ok merci, j'appelais ça une moulureuse.
Là où je fais mon stage, ils ont des des scheer. (ça fait resch à l'envers, presque).

Vincent Mathieu

J’appelle cela une resch mais c’est en faite la marque de l’outil! Scheer, des défonceuse à escalier increvable

trente six seb

ah ok. Vu le prix oui j'espère que ça tient la route.
L'utilisation que j'en ai vu pour l'instant, c'est pour faire les gorges pour les embouts d'espagnolette dans les dormants.

Vincent Mathieu

Ils ont même développé une défonceuse qui est monté sur un guide pour réalisé les profils de main courantes debillardé

Niouniou
( Modifié )

Vincent Mathieu oula, faut appeler le chef en main courantes débillardées (etiennedesthuilliers )
