rider360

Bague de copiage pour défonceuse


Bonjour à tous,
Ce n'est pas du bois, mais c'est pour le bois =) !

Ce sont des plans de bague de copiage pour les défonceuses Bosch.

Vous trouverez les fichiers STL (pour imprimante 3D) des bagues de copiage de diamètres différents (20, 25… 40). Si vous voulez modifier le diamètre, j'ai également partagé le fichier au format Freecad...

Pour les défonceuses festool, les fichiers sont disponibles sur le net :

cults3d.com/fr...festool-of-1010

En espérant que ça puisse aider certain =)
Bon copeau à tous


Discussions

rider360 a publié le plan "Bague de copiage pour défonceuse".
il y a 3 ans
Sylvain54
( Modifié )

Salut,

Très belle initiative, tu as fais au moins un heureux !!
Je vais les tester prochainement. Que proposes-tu comme paramètres d'impression pour ces bagues ?

rider360

Bonjour Sylvain,
Très content que ca puisse servir =)
Je me suis uniquement occupé de la partie modélisation, c'est un fablab qui m'a fait l'impression, j'attends de recevoir les pièces.

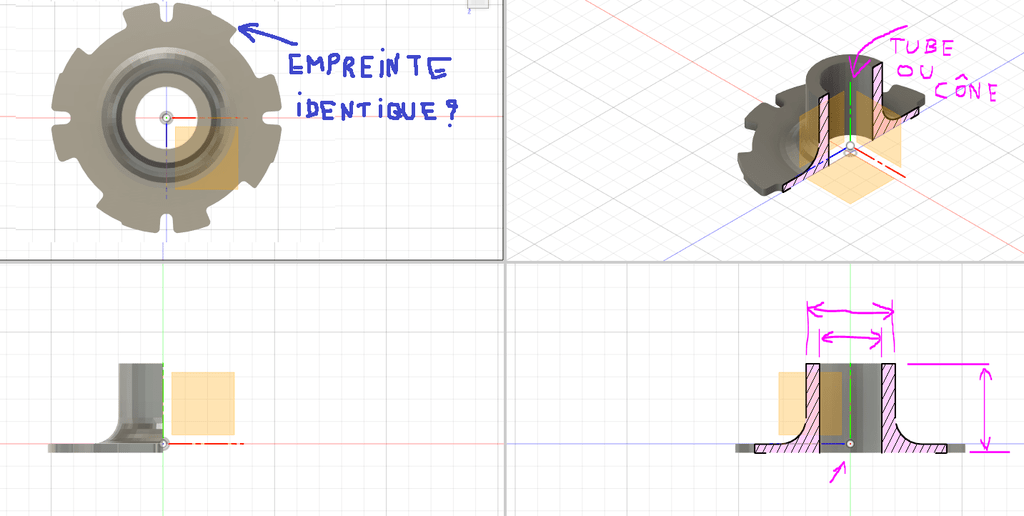

J'ai toutefois pensé à faire des améliorations notament insérer un tube en laiton ou en cuivre sur la partie extérieur de la bague de guidage, partie qui sera en contact avec les guides... de sorte a ce que cela s'use moins que le plastique... on verra avec le temps.

floren

bien vu ça, c'est le truc qui me "gênai" le plus, en bossant sur un cmt300 le guide est en métal et je ne pense pas que la bague aimera les chocs....
merci pour ton travail.

floren

bravo et merci, on va pouvoir faire des bagues bocsh adaptable pour du matériel cmt ou triton..

AlJaCoMa

Bonjour, en ce qui me concerne, je viens de faire l'acquisition d'une imprimante 3D, aussi avec le logiciel CURA, je n'ai touché aucun paramètre, le résultat est impeccable, par contre le fichier de la bague de diamètre 40 est le même que pour la bague de 35 donc ne pas l'imprimé sinon tu aura 2 bagues de 35.

absolutebeguiner

merci pour le partage (rare)des fichiers au format FREECAD ,le seul que j'utilise!
encore bravo!

FIFI03

Bonjour.Je suis intéressé par la réalisation de vos bagues de copiage pour défonceuse. Avez vous déjà travaillé avec les bagues que vous avez fabriquées?
Étant en plastique à l'usage ces bagues sont-elles suffisamment résistantes?
Merci pour ce partage.

BenT
( Modifié )

Bonjour je me permet d'ajouter 2 liens vers des bagues de copiage pour les diamètres 35 et 40 vu qu'il y avait un doublon dans les liens originaux.
Diam 35
Diam 40
Format STL

floren

merci a toi !!!

titie3325

fichier introuvable dommage 😒

rider360
( Modifié )

BenT Pourrais-tu me les renvoyer afin que je puisse remettre les bonnes sur cette page ?
Merci d'avance !

BenT
( Modifié )
titie3325

impossible d'y télécharger ... le site m'envoie des popup et m'ouvre de la m****.... ca va que je suis sous mac... vive les virus sinon...
Possible de mettre ca sous dropbox ou google drive plutot svp ?

titie3325

j'ai réussi merci!

AlJaCoMa

Bonjour, c'est sympa, merci

floren
( Modifié )

une personne pourrais faire les fichiers avec la fixation Bosch et les diamètres des bagues cmt pour les peignes du cmt 300 ?

merci

BenT

Je veux bien tenter, j'y connais rien en travail du bois mais je touche plus à la modélisation 3D
Par rapport aux bagues déjà fournies il y a quoi change ?

floren

Guides de précision cmt:

DIMENSION RÉFÉRENCE
17,8 x 4mm 899.003.00
11,1 x 4mm 899.004.00
15,8 x 4mm 899.005.00
22 x 4mm 899.006.00
27 x 6mm 899.008.00
30 x 6mm 899.007.00

le but est d'adapter ces bagues avec le système de fixation de Bosch (défonceuse, affleureuse) pour etre utilisé avec le gabarit CMT300.

merci

BenT

j'y connais vraiment rien la dedans donc c'est quoi les cotes 17.8 x 4mm
ça correspond à quoi sur la bague ?

BenT
( Modifié )

bon j'ai fais les bagues pour CMT300, j'ai pris le gabarit Bosch avec comme paramètre par exemple :
17.8x4
17,8 de diamètre extérieur du cylindre et 4 mm d’épaisseur de cylindre
hauteur de la bague en 20mm

à voir si cela te convient floren

Lien vers les bagues

j'attend vos retours
a+

titie3325
( Modifié )

bonjour, je ne trouve rien sur cults... je trouve uniquement les bagues festool ... dommage :'(

rider360

Les fichiers des bagues Bosch se trouvent en bas de cette page sur laquelle nous nous trouvons au niveau de "télécharger le plan"
Cordialement

Colibrirun
( Modifié )

Bonjour

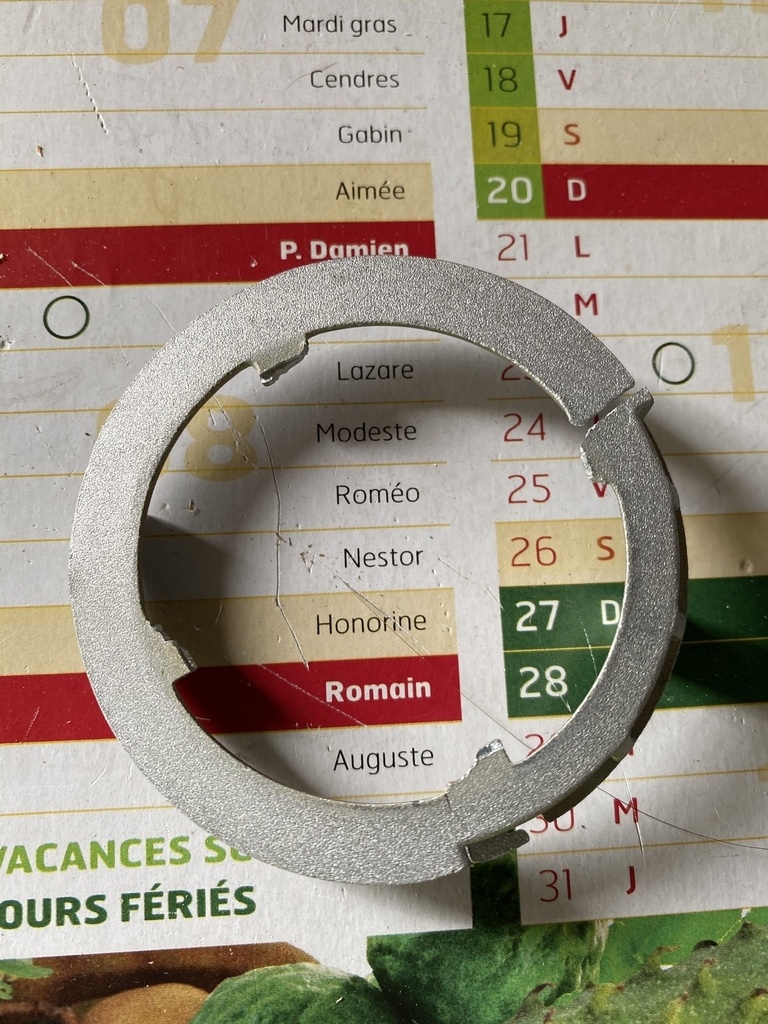

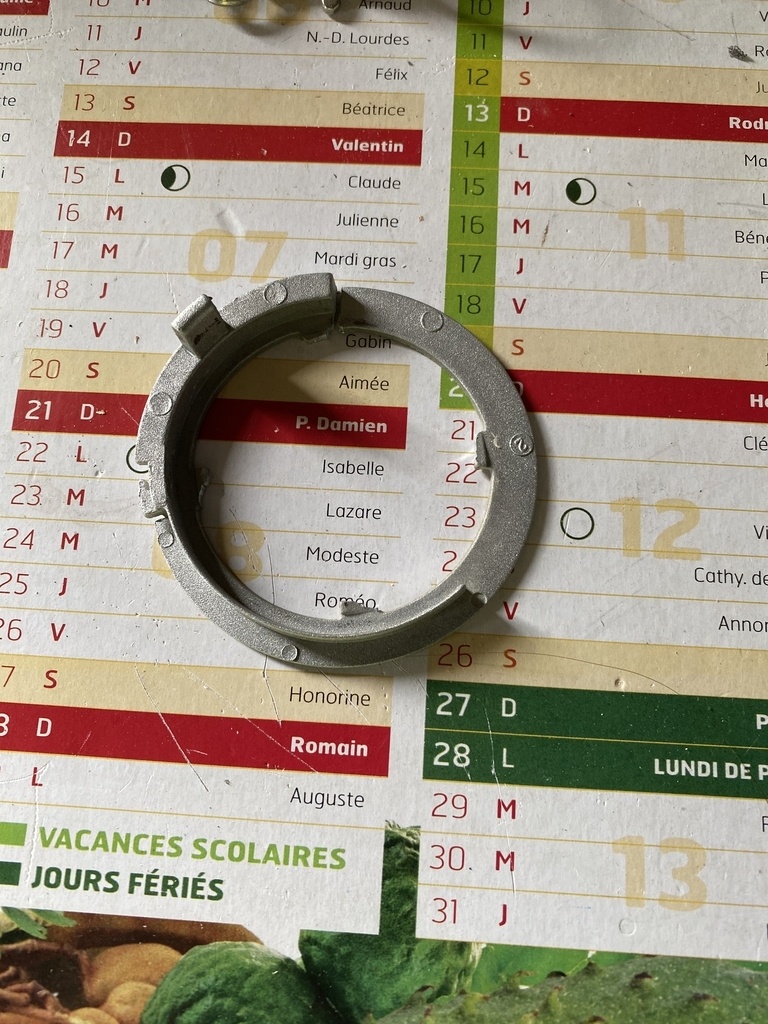

J’ai cassé le support de bague de copiage de ma bosch 1400. Je cherche le fichier STL pour le faire imprimer en 3D. L’auriez vous par hasard ? Merci

BenT

Si tu arrives à me donner toutes les cotes je veux bien la modeliser

rider360
( Modifié )

Personnellement je ne l'ai pas. Vous pouvez chercher sur cette banque de fichier STL :
thingiverse.com/
Bonne fin de journée

Colibrirun

Merci. J’ai commencé ma recherche mais même en tapant la référence de ma machine je me retrouve avec des centaines de fichiers qui n’ont rien à voir . Peut-être que je ne sais pas utiliser le moteur de recherche..

jpbrzh

et lorsqu on a pas d imprimante 3D ? J ai vu des sites online qui proposent d envoyer des pieces, mais je n ai pas notion des prix mais j imagine que c est assez cher. J ai un fab lab pas loin de chez moi, sinon j attends vos conseils. merci.

MathDum
( Modifié )

Quel boulot !
Malheureusement j'ai une POF 1400 et la base (les détrompeurs) sont inversés : symétriques par rapport la face de dessous. J'ai la bague vers le haut quand je l'insère.
J'ai pas mal de degré de liberté sous freecad et je n'arrive pas à bien modéliser sketch004

Je débute sur défonceuse et après avoir eu une bague dessoudée, je me dis que mon imprimante 3D serait bien utile pour faire quelques économies...d'ailleurs si des bordelais souhaitent des impressions, pas de soucis.

Si rider360 ou BenT ou un autre pro ont une idée, je suis preneur.

JeanRoule
( Modifié )

Bonjour,
Merci à rider360 pour ces fichiers. Bien que tel quel les bagues obtenues soient compatibles avec ma POF800, j'ai repris le fichier Freecad en y ajoutant ma touche personnelle.

Comme MathDum l'a remarqué l'embase est inversée, ce qui est sans inconvénient sur ma machine mais peut-être problématique pour d'autres. La partie métallique servant au blocage de la bague était reproduite sans pente et inversée par rapport aux ergots de maintien. Je me suis permis de refaire cette partie en lui adjoignant une légère pente pour reproduire au mieux les bagues originales Bosch.

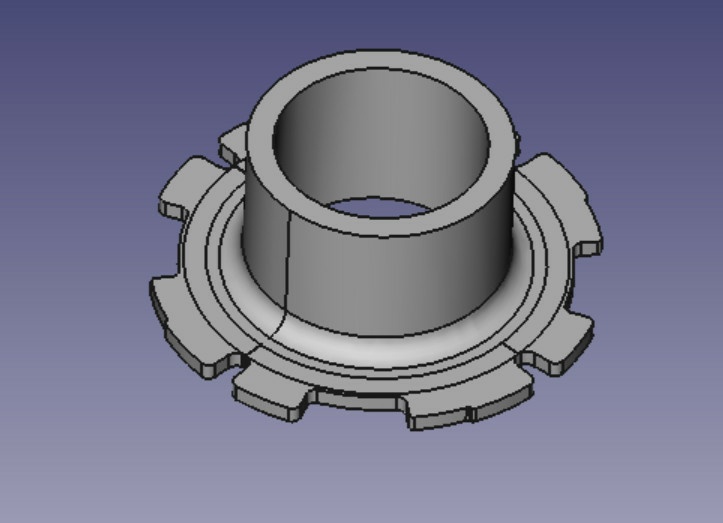

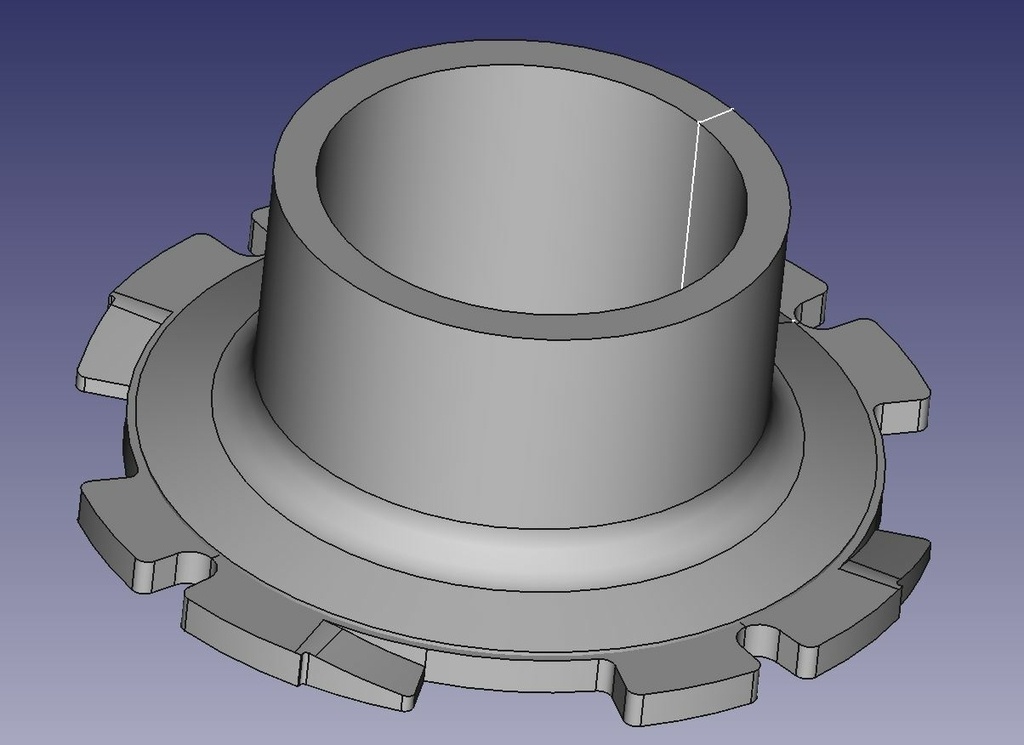

Freecad étant un logiciel paramétrique, j'ai utilisé cette fonction en ajoutant un tableau permettant de modifier certains paramètres, tels-que : diamètre de bague, hauteur, épaisseur pour permettre aux moins expérimentés de Freecad de créer leur propre bague sans avoir à entrer dans les esquisses de Freecad. Il suffit alors de sélectionner dans le dessin l'embase et la bague pour exporter l'ensemble au format STL.

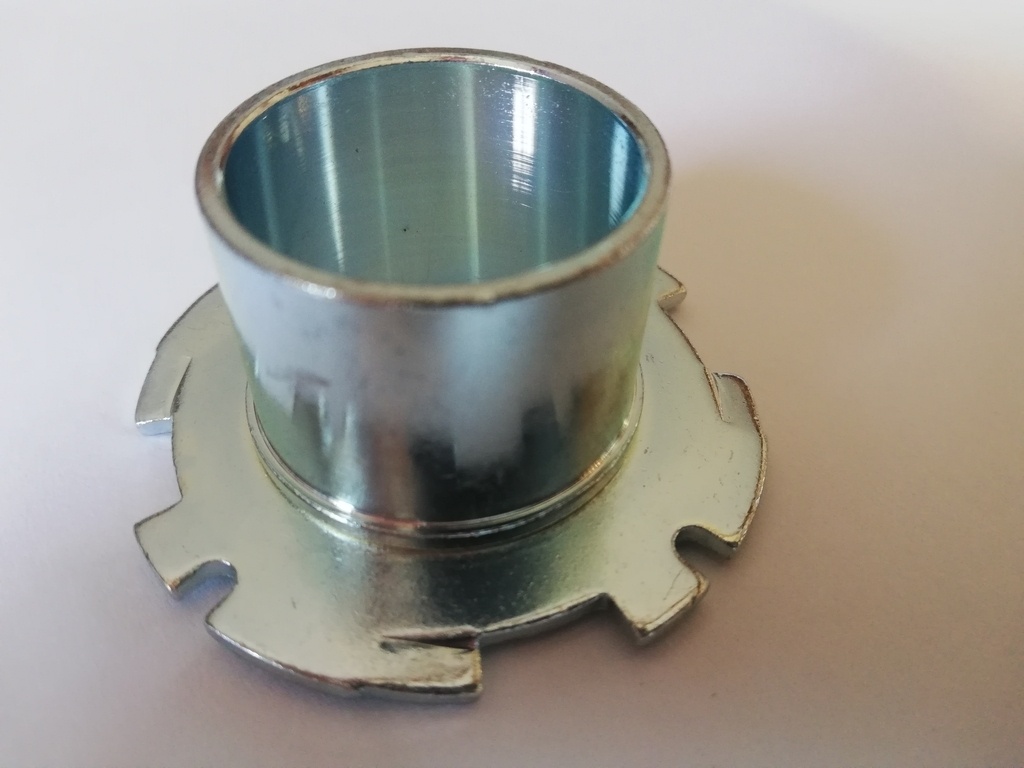

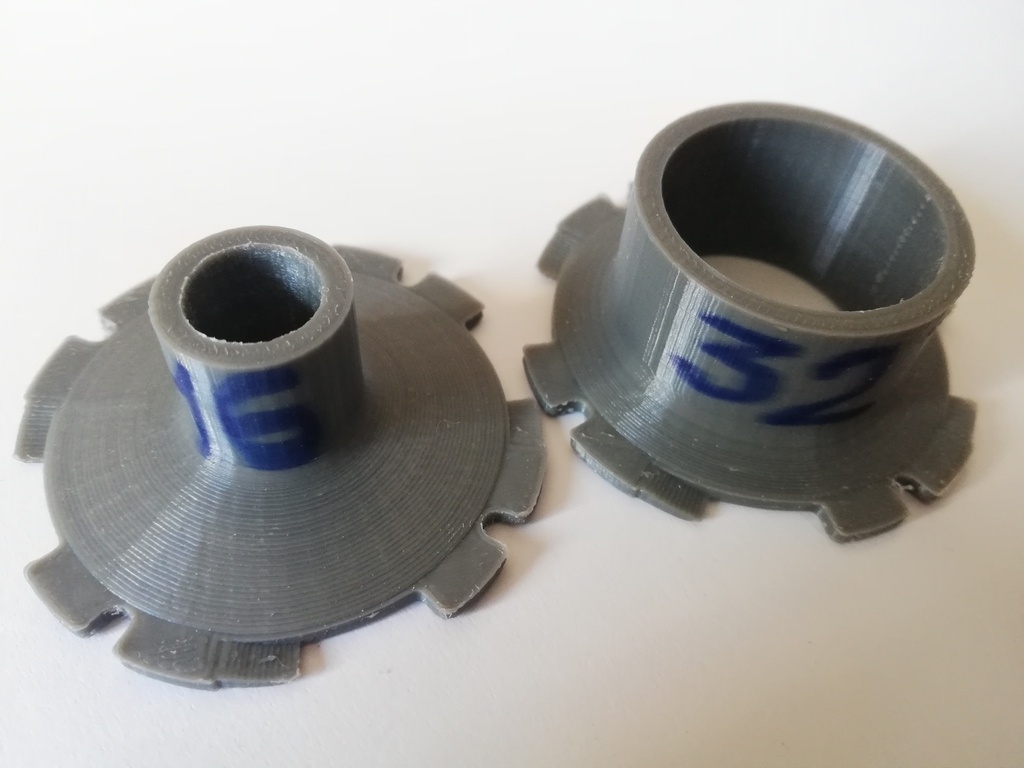

Bague originale Bosch et quelques exemples obtenus avec Freecad puis impression 3D.
