Cacaomyrtilles

Amenagement sous escalier

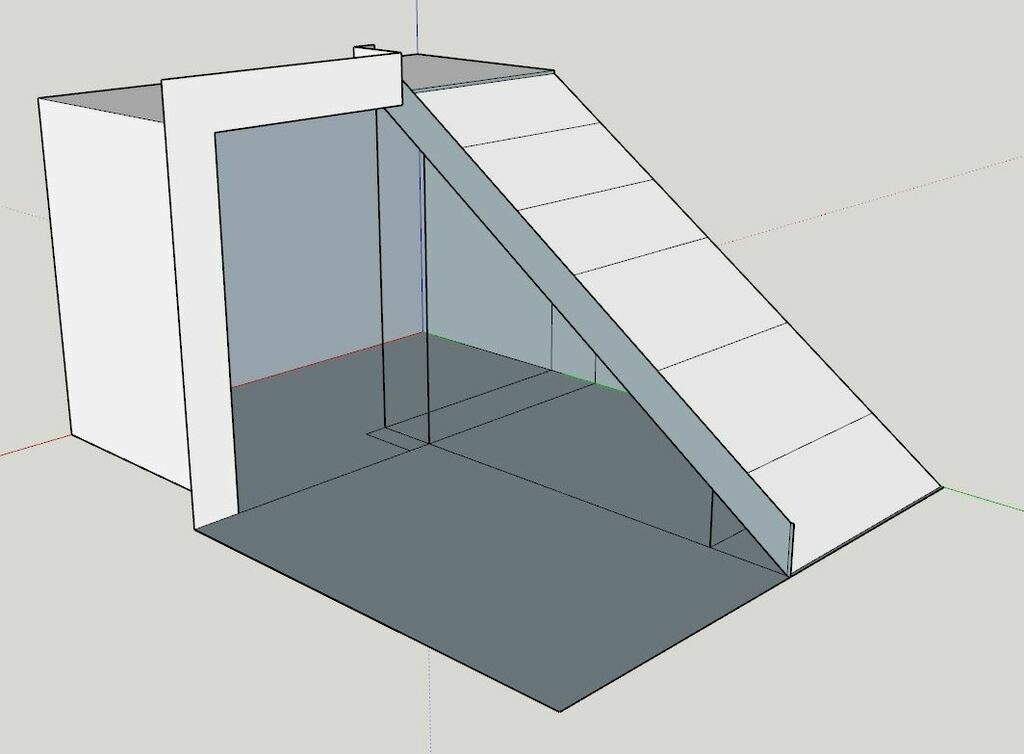

Comme beaucoup, on profite du confinement pour bricoler et développer ses idées. Étant en appartement, on essaie d'optimiser l'espace. Le dessous de notre escalier est un bel espace non organisé et donc un beau foutoir.

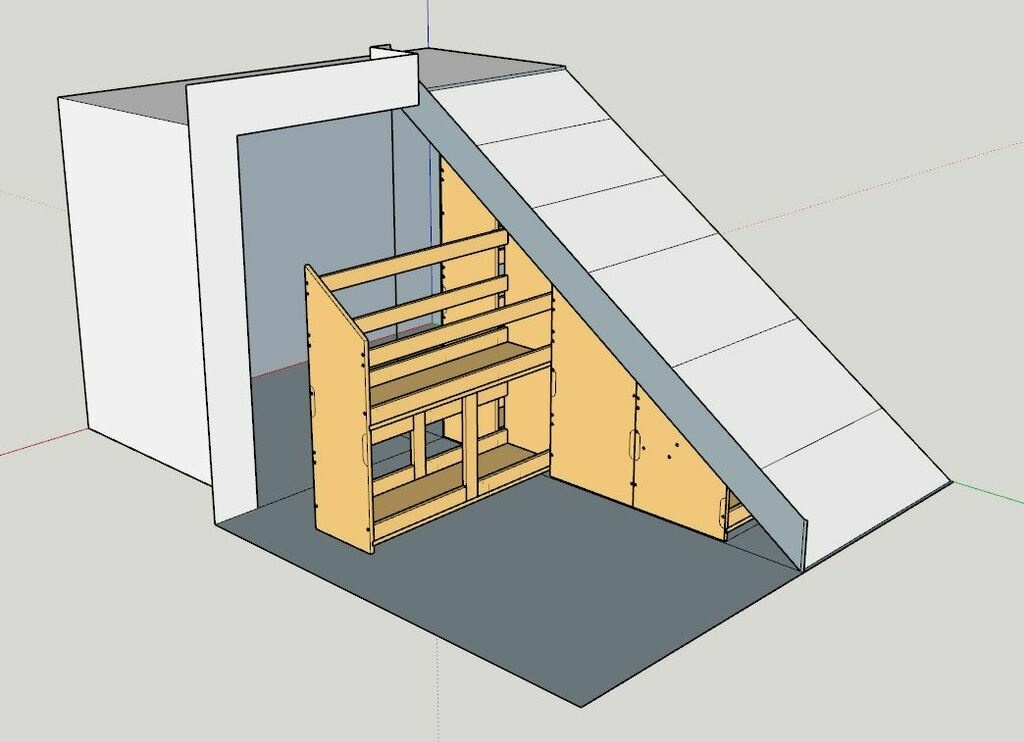

L'espace sous les marches serait constitué de 4 tiroirs ayant leur profondeur égale à la largeur des marches (89cm de disponible): Les 2 premiers pour ranger les chaussures et les 2 suivants pour les conserves.

Les tiroirs seraient fabriqués à partir de CP de 15mm

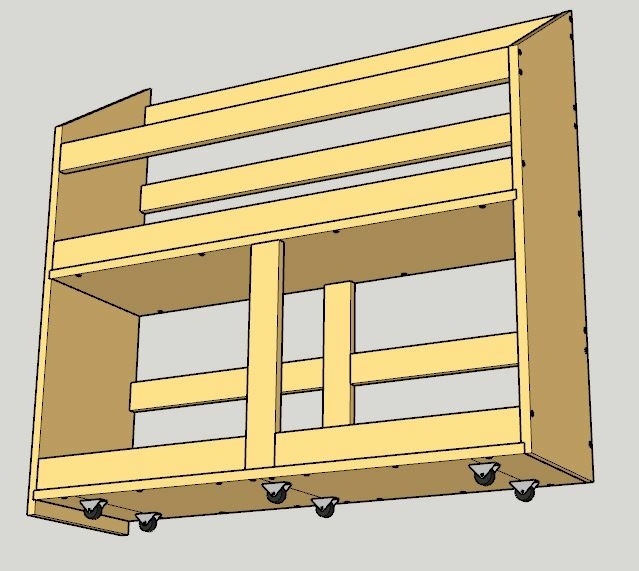

Chaque tiroir serait monté sur 6 roulettes (c'est pas cher, ça supporte bien la charge, ça permet une sortie totale du tiroir, c'est possible car le sol est bien plan).
Le caisson avec une niche unique pour les 4 tiroirs (ou niche individuelle) serait en MDF 15mm.

Mes points ouverts:

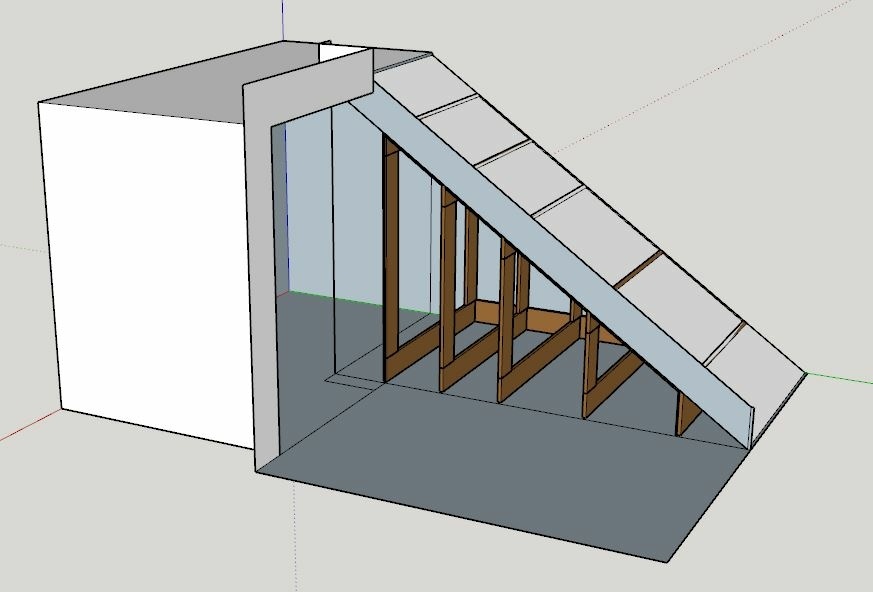

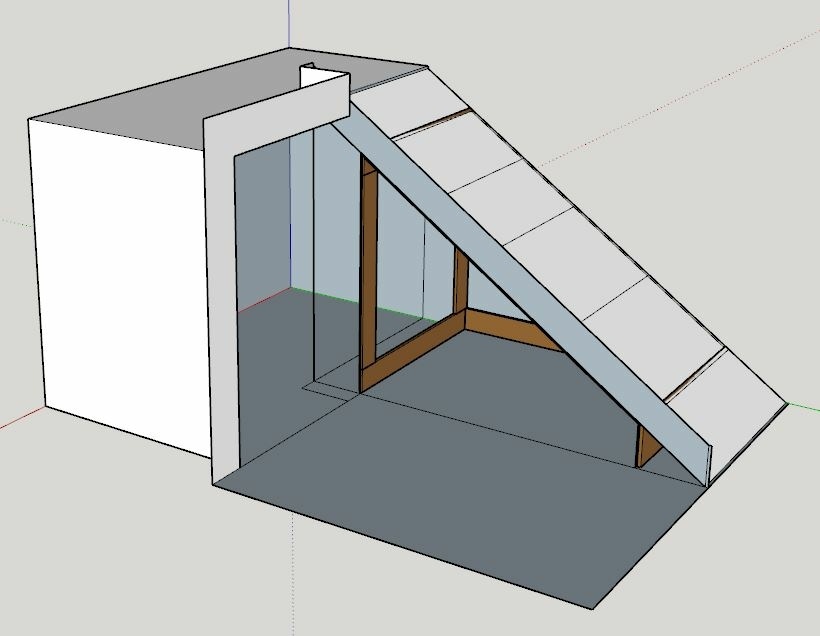

  • Réaliser un seul caisson ayant une niche unique pour contenir l'ensemble des 4 tiroirs ou un caisson ayant une niche par tiroir (meilleur guidage?)?
  • Si chaque tiroir a sa niche, quel jeu entre le tiroir et sa niche sur la largeur?
  • Des risques liés à l'utilisation de roulettes au lieu de coulisses? Est-ce qu'il existe des coulisses permettant une sortie totale (ou presque) de tiroir ayant une profondeur de 85 cm?

Étant novice dans la fabrication de rangements, les remarques et commentaires seront accueillis à bras ouverts!

En PJ:

  • deux 3D sketchup (niche unique VS niches individuelles pour loger les 4 tiroirs)
  • un pdf qui fait office de carnet de croquis (powerpoint à la base)

Discussions

Cacaomyrtilles a publié le plan "Amenagement sous escalier".
il y a 5 mois
rhuitsept
( Modifié )

Merci ça vient de me donner une idée !

Cacaomyrtilles

De rien, bon courage pour ta réalisation!

bced
( Modifié )

Salut, j'ai réalisé quelque chose de similaire à ce que tu prévois.
Je peux t'assurer que ça change tout, car comme tu le dis ... c'était un vrai foutoir ...
J'ai longtemps (je suis pas très doué, alors je suis du genre à faire des plans pendant 6 mois :p) hésité entre le caisson pour tout mais la perte de place me paraissait énorme.
Alors j'ai fait les 3 grands tiroirs, sur roulettes qui supportent vraiment bien le poids (je pense que les coulisses c'est risqué ... le poids du bois, enfin MDF 18mm + tout ce qu'on va entasser ...)
Le tout guidé par des profils en L alu, ma foi, ça fait le job.
Bref je le redis j'ai peu d'expérience dans la confection à t(apporter, juste mon vécu et ma méthode qui tient la route depuis 2 ans.

Je t'ajoute 2 fichiers, désole pour la qualité, et je pensais avoir un plan plus abouti, j'ai du le déplacer ...

En tout cas fais le tu vas revivre :)

Cacaomyrtilles

Salut, merci pour ton retour d'expérience!
Top l'astuce du profils en L alu.
Pour info j'ai trouvé une ref de coulisses avec 800mm de course et qui supportent 80 kg (110€ HT la paire). Alors que les roulettes (avec 25kg/roulette, je compte en mettre 6 par tiroir), il y en a pour moins de 30€ pour équiper l'ensemble des tiroirs.

Irvin

Bonjour,
Du coup tu n'as pas réalisé de caisson, tu as direction fait tes tiroirs sur roulettes guidé ?
Avec une facade de finition en MDF peint ?

Cacaomyrtilles
( Modifié )

Irvin Salut,
Je ne pense pas réaliser de caisson (même si l'une des version des plan en a). C'est plus de boulot et ça réduit un peu la largeur des tiroirs. Ce qui m'a conforté dans ce choix:

Vois-tu un intérêt à faire des caissons?

Concernant les façades, un Mdf rapporté et peint avec les restes de peintures qu'on possède avec la méthode de Diomedea forum.copainde...=20&t=20087

bced

Je n'ai pas fait de caisson exactement pour cette raison, maximiser le gain d'espace, et donc oui ils sont tous les 3 guidés. et une façade laquée (le truc qui a vraiment été le plus chiant ...)
j'ai aussi fait cette méthode de Diomedea tiens :) mais bon pas aussi reussi'il me manque de l'entrainement :(
Le tout a été réalisé avec une scie à la main, et une regle pour guider quelques serres joints et pas mal de vis :)
C'est loin d'être du haut de gamme je le sais bien, mais bon on fait avec le niveau qu'on a :p

Cacaomyrtilles
( Modifié )

Salut bced,
Pourrais-tu partager une photo du guidage sous tes tiroirs (roulettes et profil alu en L)?
Et aussi, combien. As tu mis de jeu entre 2 tiroirs?
Merci 😀
