Table auto élévatrice de sortie machine (variante de table à ciseaux)


Bonjour,
Voici un plan de table auto-élévatrice qui permet de prolonger les sorties de table des machines dans le but de réceptionner les pièces.
Pas bien compliqué à fabriquer. Et tellement pratique quand on y a gouté !

Mis à jour

Publications associées


Discussions

EstOuest  a publié le plan "Table auto élévatrice de sortie machine (variante de table à ciseaux)".
il y a 8 mois
Jeromymacam

Quelle belle idée!
Elle monte en suivant la table de rabotage, elle y est donc fixé, mais comment?

DewhitYoussef

Sympa, & elle «descend dans les genoux» comme on dit!!
La hauteur se règle en attachant la table à un support sur la machine?

EstOuest
( Modifié )

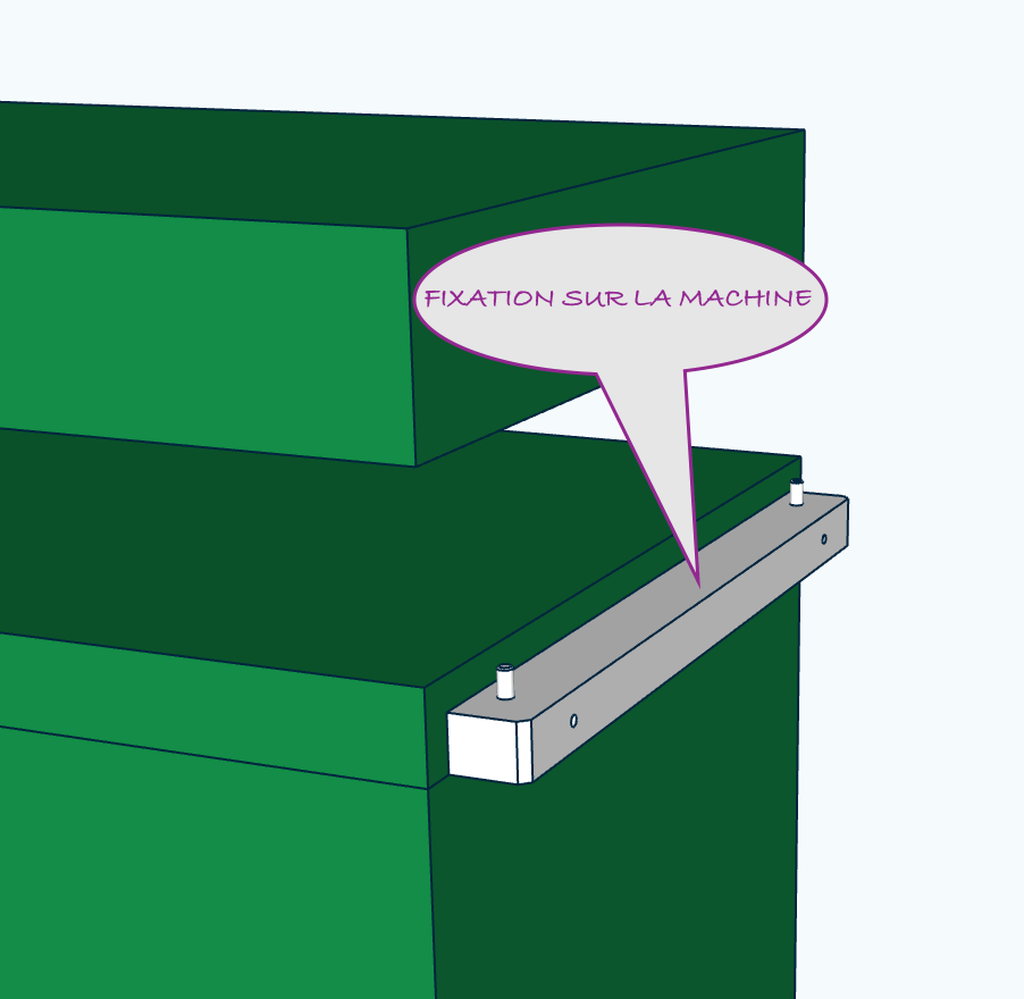

La table est juste posé sur un support en sortie de table, maintenue par son propre poids sur 2 tourillons.
Elle peut donc s’ôter très facilement et sans outil.
Elle peut supporter un poid conséquent. Pour tester je suis monté sur la bout de la table installée sur la machine. Elle à très bien accepté mes 65kg.

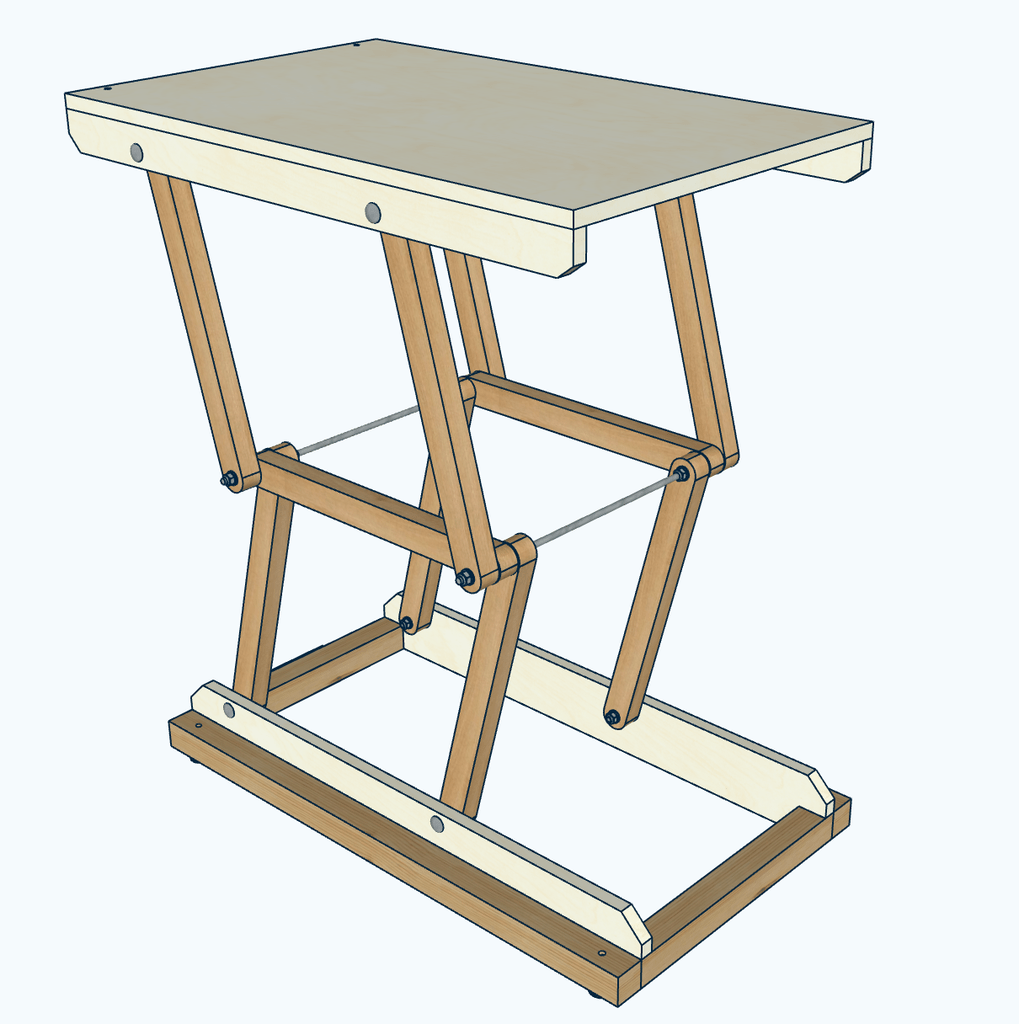

Sur le sketchup j'ai dessiné un principe à adapter suivant les machines.
J'utilise cette table sur une raboteuse et sur une calibreuse.

Jeromymacam

Merci d'avoir répondu

EstOuest
( Modifié )

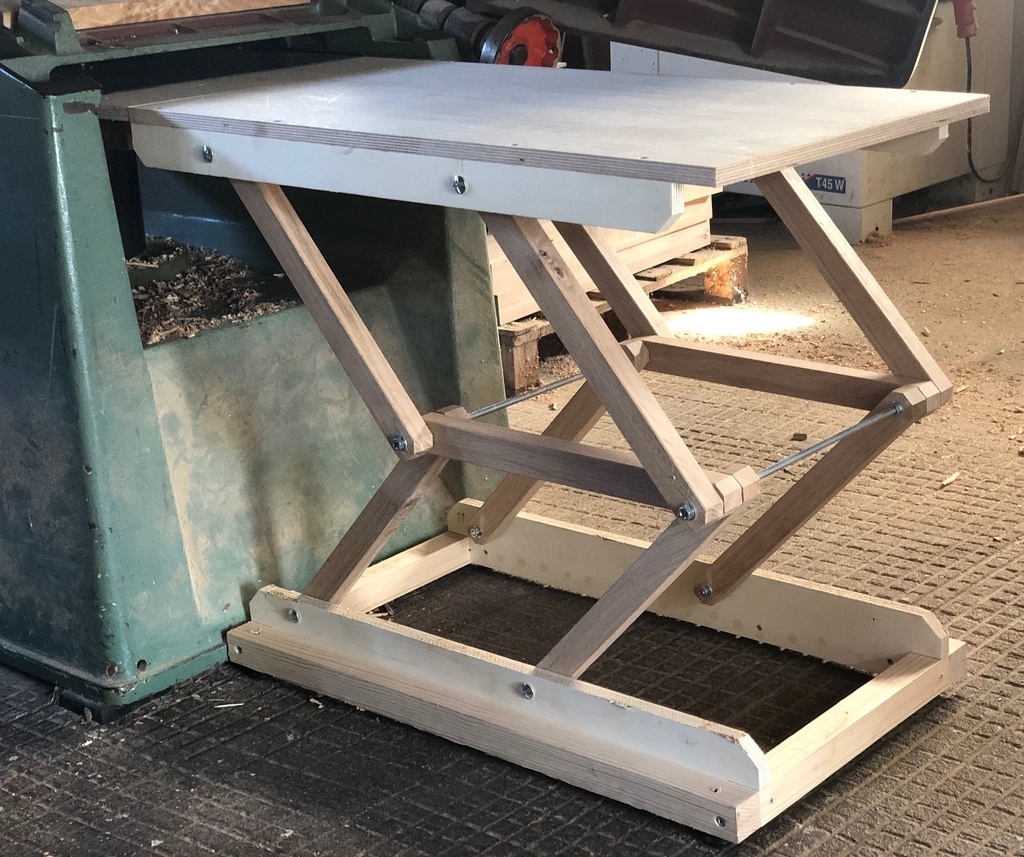

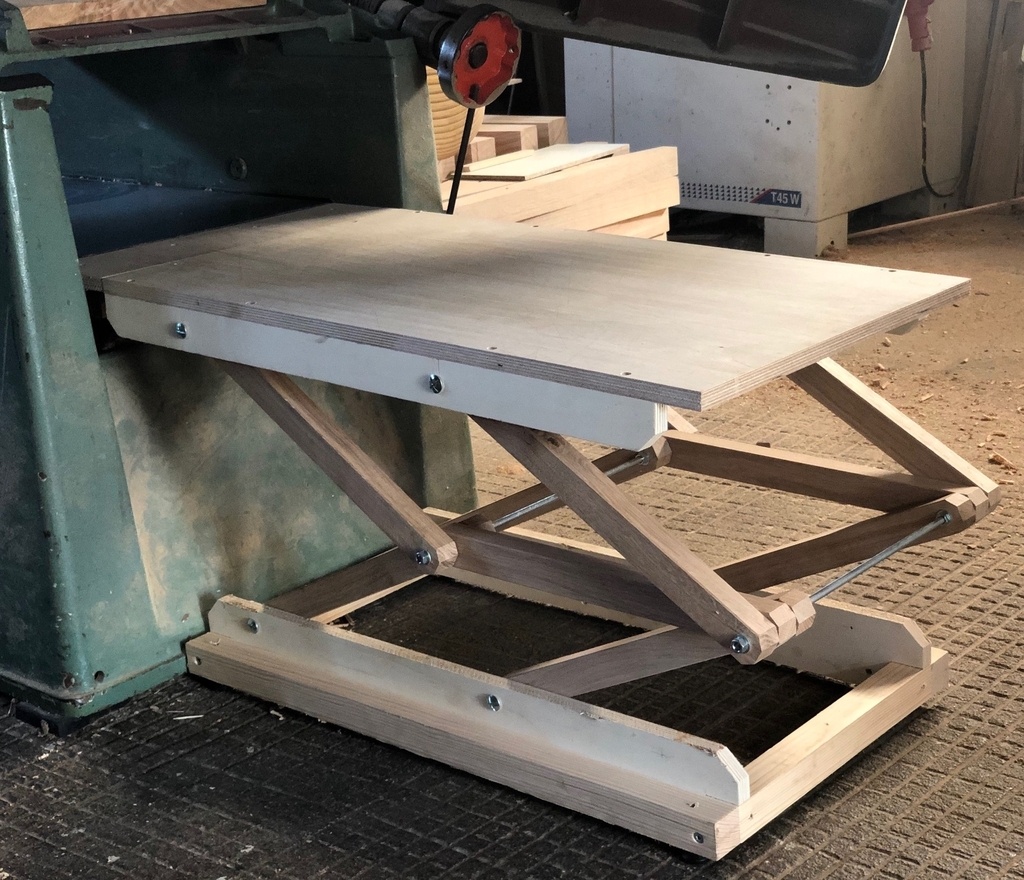

Je rajoute ici des images de la table en fonctionnement :

Boris Beaulant
( Modifié )

Salut EstOuest,

Fais-en une création associée pour y mettre les photos, ça sera top 👍

EstOuest

heu bah pour moi ça n'est pas une création. C'est juste un outil.
j'imagine que la page création c'est pour nos chef d'oeuvre :)

Boris Beaulant
( Modifié )

Meuh, non. Les créations, c’est pour ce qu’on crée. Que ça soit un chef-d’œuvre ou un outil !
Il y a déjà moulte outils dans les créations.

EstOuest

Ok dac. Je vais faire ça.

J62

Très astucieux!

JBRosset

Bonjour,
Intéressant mais je ne suis pas sûr de bien comprendre comment "elle tient"... Je veux dire, comment elle ne s'abaisse pas sous le poids de ce qu'elle supporte :
Est-ce que c'est en serrant / déserrant les deux axes (tiges filetées) qu'on règle la hauteur et qu'on la bloque ? Ou est-ce autre chose ?
Je me dis que d'autres que moi se posent peut-être la même question... ❔

EstOuest
( Modifié )

JBRosset
Je copie colle la réponse donnée sur la page Création pour cette réalisation :

"Cette table suit le mouvement de la table de la machine sans intervention autre que de régler ta raboteuse ou ta calibreuse comme d'habitude.
En fait elle n'est pas autonome. Si elle n'est pas fixée sur une machine cette table s'affaisse complètement."

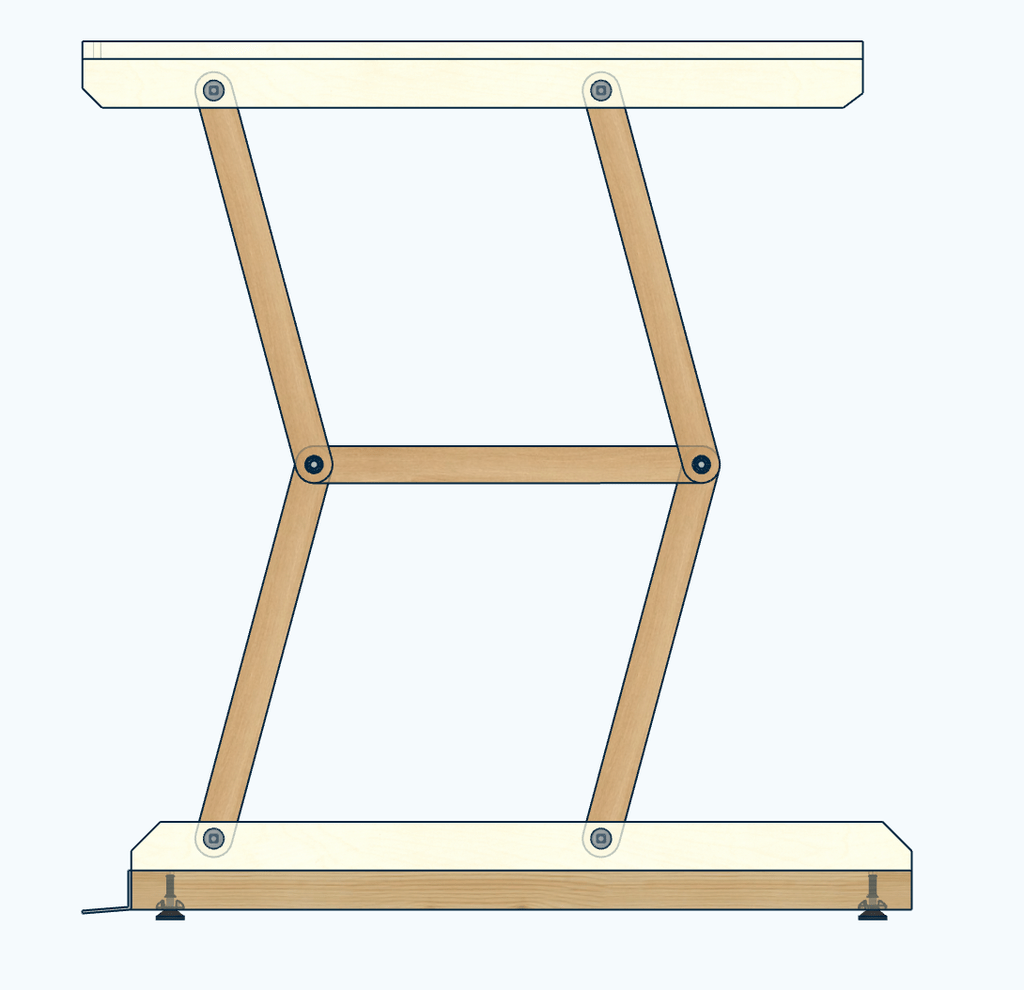

"l'ensemble articulé permet au plateau de monter et descendre tout en le contraignant à rester parallèle au piétement. C'est cette contrainte qui apporte la résistance."

JBRosset

Merci pour cette précision. Je vais y réfléchir pour savoir si je veux la même chose ou un peu différent...

William61

Super idée, qui va m'éviter l'achat d'une paire de servante.
Merci
