Table auto élévatrice de sortie machine (variante de table à ciseaux)

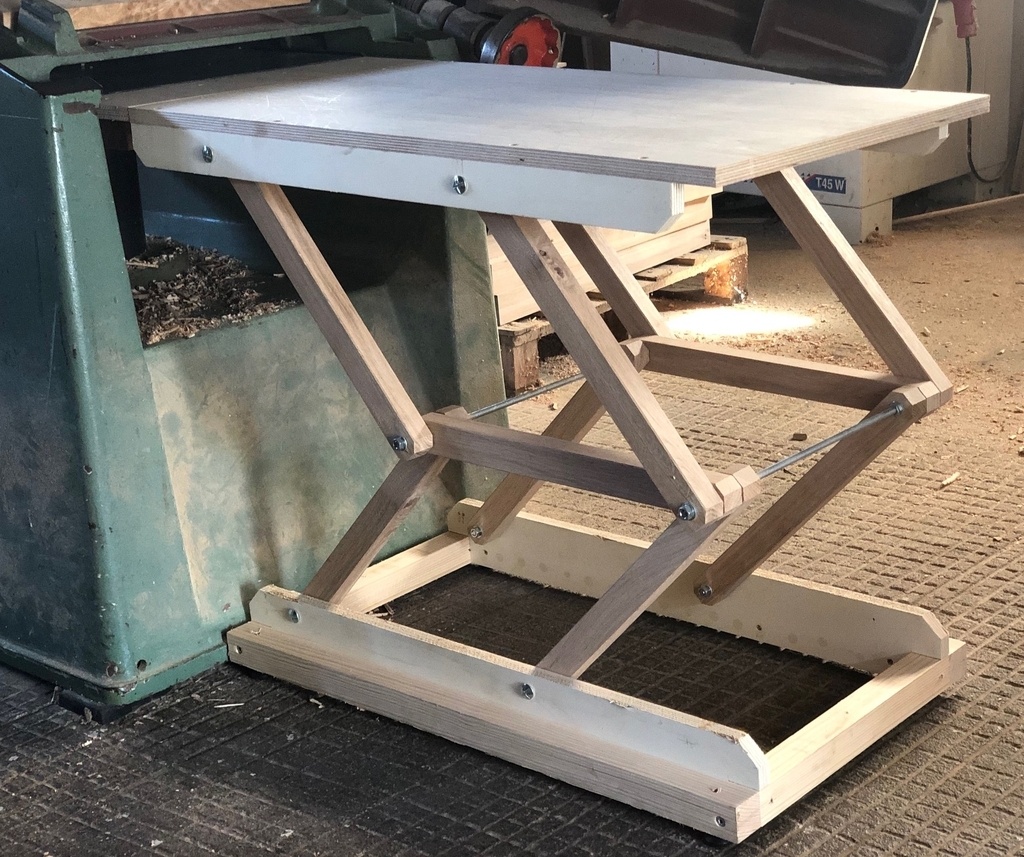

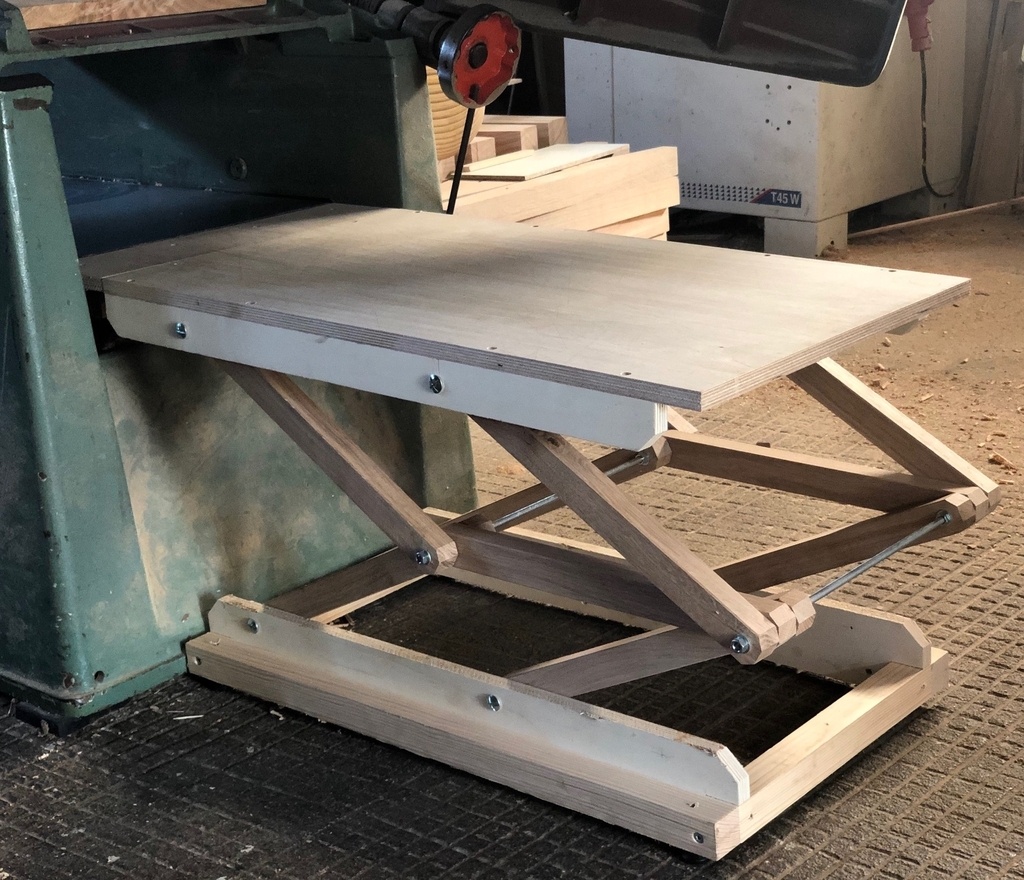

Voici les images d'une table auto élévatrice pour receptionner les pièces en sortie de machine.
Pratique sur les raboteuses, les calibreuses et toutes autres machines dont la hauteur de table de sortie s'ajuste sur l'épaisseur des bois.
Retrouvez le plan sur cette PAGE

Publications associées


Discussions

EstOuest  a publié la création "Table auto élévatrice de sortie machine (variante de table à ciseaux)".
il y a 11 mois
Ara

Excellente idée, d'autant que ça peut servir de desserte quand on ne l'utilise pas pour un usinage.

Par contre, comment tu fais le réglage en hauteur et le maintien en position ? Tu dévisses à chaque fois et tu revisses ?

EstOuest
( Modifié )

Cette table suit le mouvement de la table de la machine sans intervention autre que de régler ta raboteuse ou ta calibreuse comme d'habitude.
En fait elle n'est pas autonome. Si elle n'est pas fixée sur une machine cette table s'affaisse complètement.

Adrame

Mais d'ou vient la résistance? Seulement de l'accroche sur la machine? Quel est l interet du pietement alors s'il n'apporte pas de resistance? Il y a quelque chose qui m'échappe j'ai l'impression 😅

EstOuest
( Modifié )

Le piétement empêche le plateau de tomber par terre 😲
Comme sur n’importe quel table 😄

Au passage j’y ai ajouté des verins réglables pour compenser d’éventuelles défauts d’appui. Mais je ne suis pas sûr que ce soit bien utile.

EstOuest

Plus sérieusement, l'ensemble articulé permet au plateau de monter et descendre tout en le contraignant à rester parallèle au piétement. C'est cette contrainte qui apporte la résistance.

Adrame
( Modifié )

Comment bloques tu la hauteur stp? Quand le bois arrive sur la table de sortie et appuie sur ton "ciseau"? Tu bloque les vis a l etage intermediaire?
Une video m'aiderait bien a comprendre 😉

Boris Beaulant
( Modifié )

Adrame fait une petite maquette de la géométrie, tu verras que le système impose à la table et le socle de rester parallèles.
Du coup, si la table et fixée en un point (ici sur la table de dégau), elle ne peut pas basculer puisque contrainte à restée parallèle au socle qui lui est fixe.

Ara
( Modifié )

Oui, d'ailleurs on peut supposer qu'il y a un degré de liberté en translation (d'avant en arrière), du fait qu'il y a 2 "ciseaux".

EstOuest, peux-tu confirmer que si tu décales le pied de ta table (par exemple si tu l'éloignes de la machine de quelques cm, tout en laissant le haut de la table fixé à la machine), ça marche encore ?

EstOuest
( Modifié )

Ara
Effectivement la table peut être décalée en avant ou arrière de la base sans problème. Ce qui permet une adaptation aisée sur différentes machines

EstOuest
( Modifié )

Adrame
Il n’y a aucune intervention a faire sur cette table. Elle est contrainte de suivre la hauteur de sortie machine.
Donc tu règles ta machine comme d’hab! Et la table à ciseau étant fixée à cette sortie machine, elle est va suivre le mouvement.
Désolé je n’ai pas de vidéo :/

Ara
( Modifié )

Bon, bref, en résumé, c'est une géniale invention ! Bravo EstOuest et merci pour le partage, je pense qu'on va être plus d'un à la recopier, car en plus ça ne coûte pas cher, et ça peut s'adapter à à peu près toutes les machines... Perso je suis conquis !

EstOuest
( Modifié )

Merci.
Je pourrais poster des photos d’une table de ce type proposée par un fabricant connu de machines à bois. Mais je ne sais pas si c’est possible sur ce site.

Boris Beaulant

Je pourrais poster des photos d’une table de ce type proposée par un fabricant connu de machines à bois.

Go :)

Boris Beaulant

C'est très malin !

Santé !

Bien vu ! 👍👌

Malou

Bonne idée

L'Ecorce du Sycomore
( Modifié )

Bonne idée. Merci pour le partage!

Je crois reconnaitre l'invicibile 2200. Je serais curieux de vois comment tu as géré l’aspiration.

EstOuest
( Modifié )

Bien vu ;)
La machine d’occasion était livré avec un capot en tôle utilisable uniquement en mode Raboteuse.
Je l’ai transformé ( viré la poignée, diminué sa hauteur) pour pouvoir le glisser sur la table de raboteuse que je relève ensuite pour coincer ce capot et l’utiliser quand la machine est en mode Degau.

Je n’ai pas de photos sous la main.

iai13

Extrêmement astucieux !

Katastroff

Wah, mais c'est trop bien ça !

EstOuest
( Modifié )

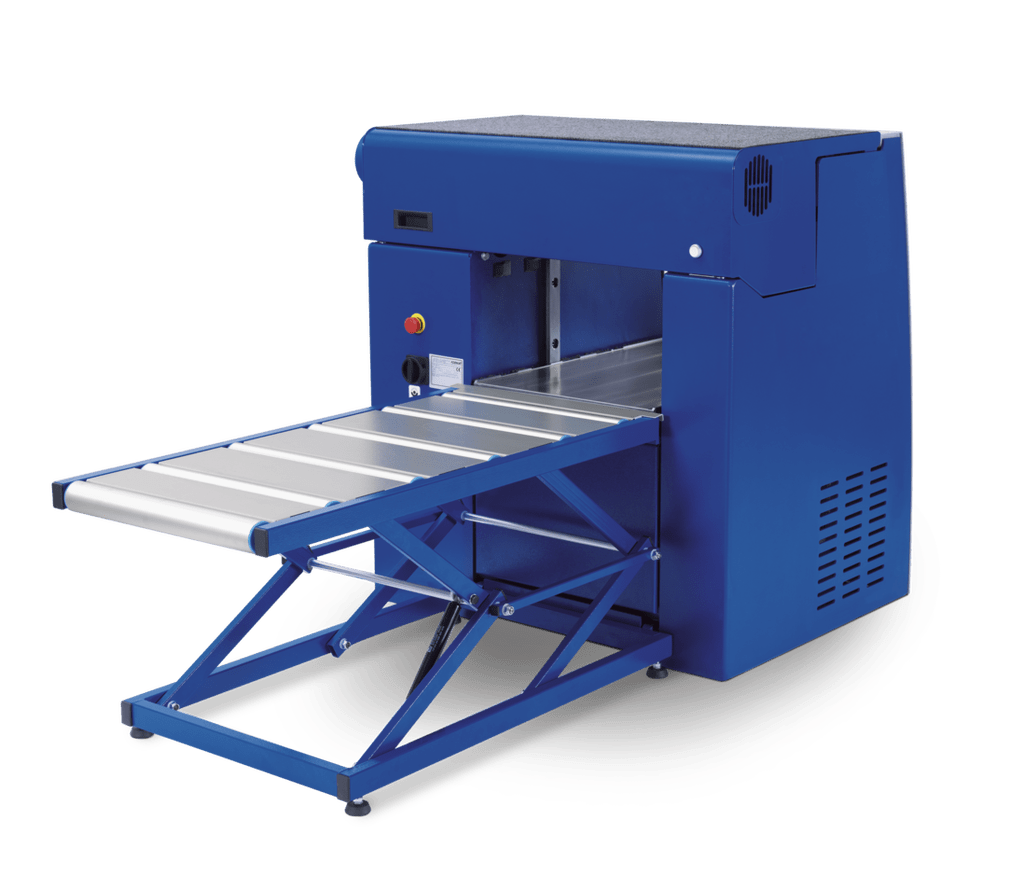

Pour compléter cette "création", voici une photo d'un équipement en option sur les raboteuses Felder et dont je me suis inspiré.

Boris Beaulant

Y a une grosse différence, ton ciseau est inversé :)

L'Ecorce du Sycomore
( Modifié )

Nan, ils l'ont monté à l'envers chez Felder! 😅

En tous cas, EstOuest La tienne est plus jolie. Et j'imagine bien moins cher!

Famelart

très ingénieux bravo

Herlem
( Modifié )

Super intéressant EstOuest !
Est-ce que tu en utilises une seule ou deux ?->entrée et sortie

EstOuest

J’utilise la table uniquement en sortie pour réceptionner les pièces. Je ne l’utilise pas comme table d’appui : Elle manque de rigidité pour être une table de référence.
