Xavier

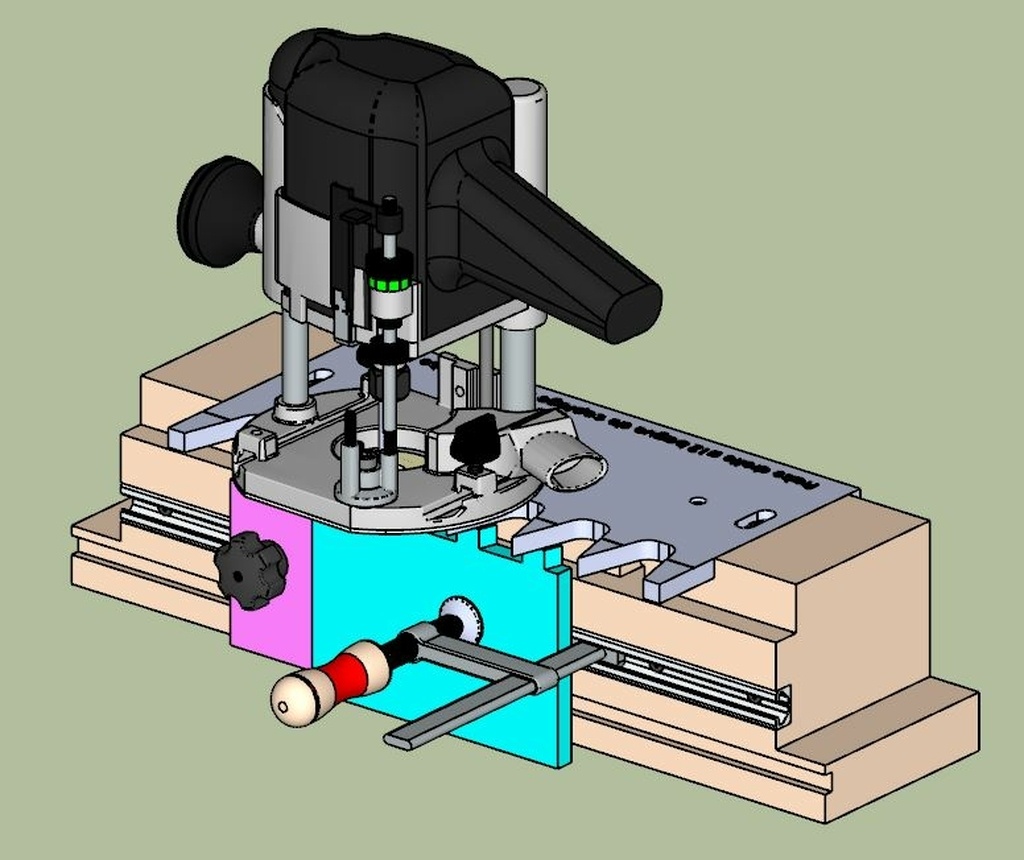

Gabarit d'usinage queue d'aronde découverte


Bonjour à toutes et tous.
J'avais envie de me fabriquer un petit gabarit tout simple pour réaliser des queues d'arondes découvertes, comme la météo n'est pas au top je m'y suis collé.
En espérant que ça en intéressera quelques uns.
Reste à le fabriquer, je publierai dès que ça sera terminé.

Mis à jour

Publications associées


Discussions

Xavier a publié le plan "Gabarit d'usinage queue d'aronde découverte".
il y a 21 jours
Niouniou
( Modifié )

Je précise que je me base uniquement sur le visuel, je ne l'ai pas téléchargé, donc ça se trouve, on a la solution en ouvrant SU... Pourquoi il y a une rainure sous celle du rail ?

Xavier
( Modifié )

C'est pour maintenir l'équerrage de la butée.

Niouniou

Xavier bien vu, je n'avais pas fait gaffe à cette pièce rose...

Xavier

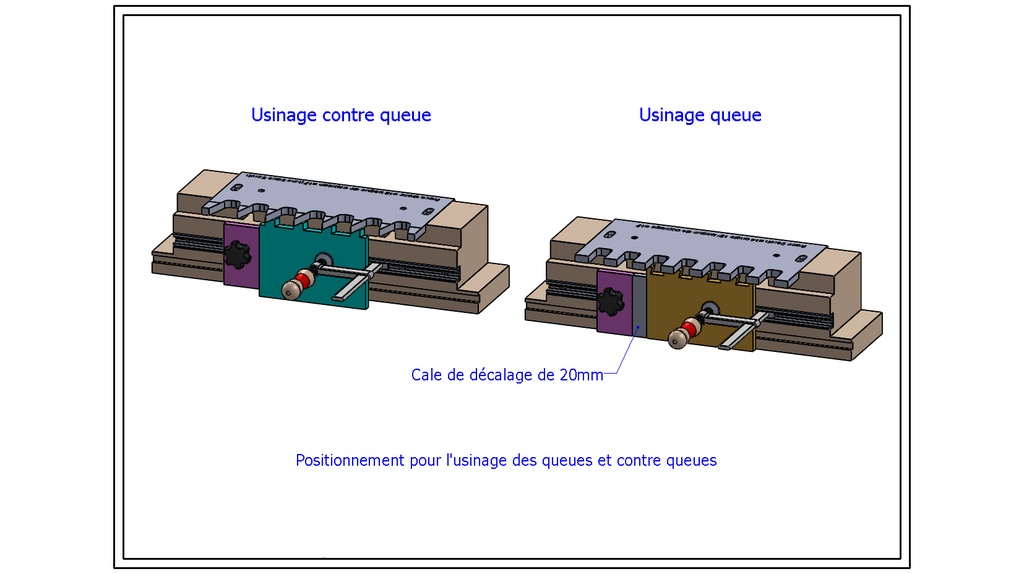

Précision pour l'usinage des queues et contre queues, utiliser une cale de 20mm

Terkou
( Modifié )

j'aime beaucoup le concept. mais comment faire le gros bloc principal?

Xavier

Le gros bloc peut être réalisé en plusieurs pièces collées, c'est relativement simple.

lorinquer

Simple et efficace. Pour le gros bloc soit à la toupie soit à la défonceuse sous table en plusieurs fois.

Kentaro
( Modifié )

On peut faire le bloc principal sous forme de boite assemblée avec des queues d'arondes ... 🙃

Xavier

😂

rush59
( Modifié )

Bonjour, d'ou proviennent les plaques guides ? merci

Xavier

C'est fabrication maison, je mettrai les informations quand ça sera terminé, par contre il faut être bien équipé pour les réaliser de manière précise.

Miguel77

hello, Et l'impression 3d? tu auras une précision au 10eme

Xavier

Pourquoi pas, c'est une bonne idée mais il faut être équipé après on peut aussi le faire avec une cnc.

Kentaro
( Modifié )

D'où l'intérêt de se fabriquer une cnc pour faire un gabarit que l'on pourra ensuite utiliser sur cette boite...

On peut aussi se fabriquer un grand pantographe qui permettra de se faire un gabarit très précis.

Les possibilités sont infinies et on peut même faire un truc qui boucle (la machine qui sert à faire une machine qui sert à faire une machine...) ... 🙃

hervem

Bonsoir,

Est-ce que ces gabarits peuvent convenir ?
Si oui, sous quelles conditions (hormis le prix 😒 !!)

bordet.fr/gaba...det-c2x31362405

Bien cordialement,
hervem

Kentaro
( Modifié )

hervem Fondamentalement, c'est un socle avec des systèmes d'attache. Ensuite, tous les gabarits possibles et imaginables peuvent convenir... Bien évidement, il faut les fraises qui vont avec et faire les réglages adéquats (positionnement du gabarit, profondeur de la fraise, etc)

Xavier

hervem Comme le dit Kentaro ces peignes sont utilisables avec les fraises correspondantes, mais 200€ pour le kit ça pique 😡

Kentaro
( Modifié )

On trouve des peignes doubles autour de 50 € avec les deux fraises sur Aliexpress:

fr.aliexpress....earchweb201603_

hervem

Kentaro OK, merci. Cela confirme ce que je pensai.

Sur Aliexpress, il semble que les cotes soient impériales ! J'en suis allergique !

Xavier La paire est à 135€ + les fraises, on y est ! Mais à usiner les peignes... ?

Merci pour le partage !

Bien cordialement,
hervem

Xavier

pour ceux qui ont un peu de sous à dépenser : Kit queue d'aronde Bordet

Xavier
( Modifié )

hervem ,

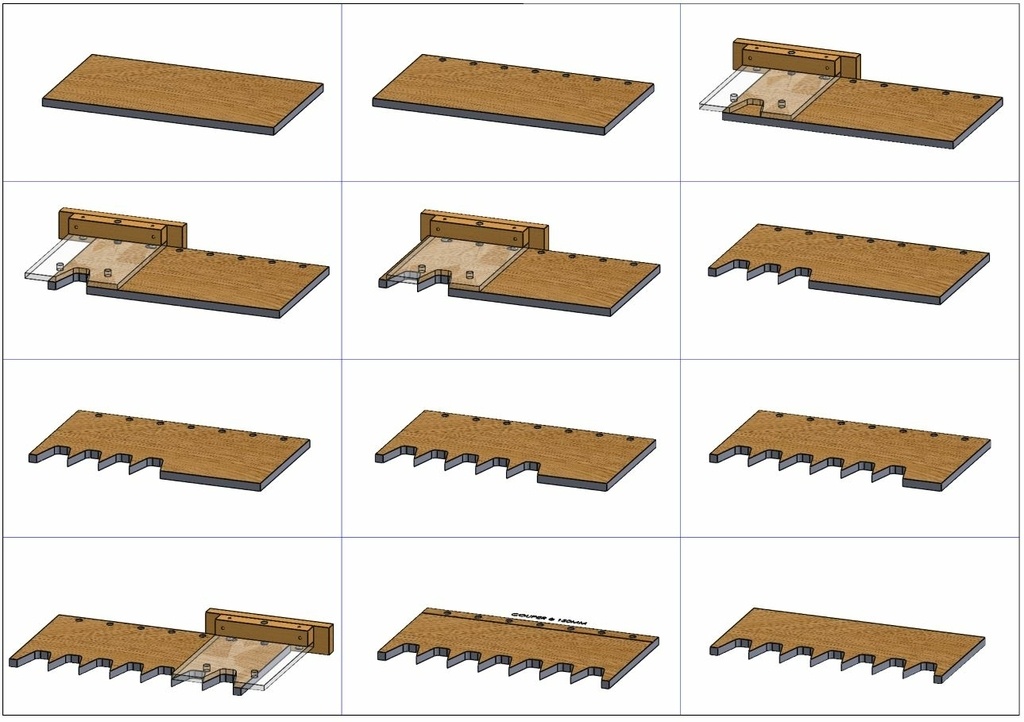

la méthode d'usinage est en image

GueulesDeBois
( Modifié )

Bonjour et merci pour le plan ! Question : pourquoi le diamètre de la fraise utilisée pour les queues est supérieur à celle pour les contre queues ? " Fraise bosch diamètre 14 angle 15 " ? Merci

Xavier

Les queues sont faites avec une fraise à queue d'aronde et les contre queues sont faites avec une fraise droite de 12

GueulesDeBois

Xavier ok ! On va tester d'imprimer le gabarit sur une cnc ;) Merci xavier !
