AIRPOPCIE

Gabarit pour réaliser des chevilles façon AIRPOPCIE

par AIRPOPCIE

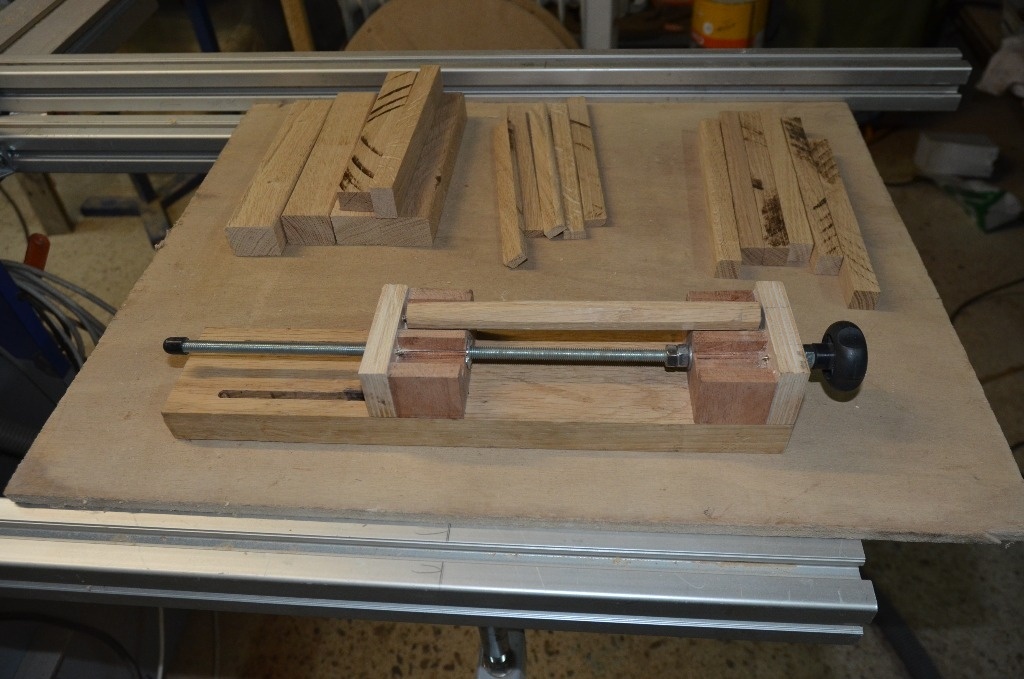

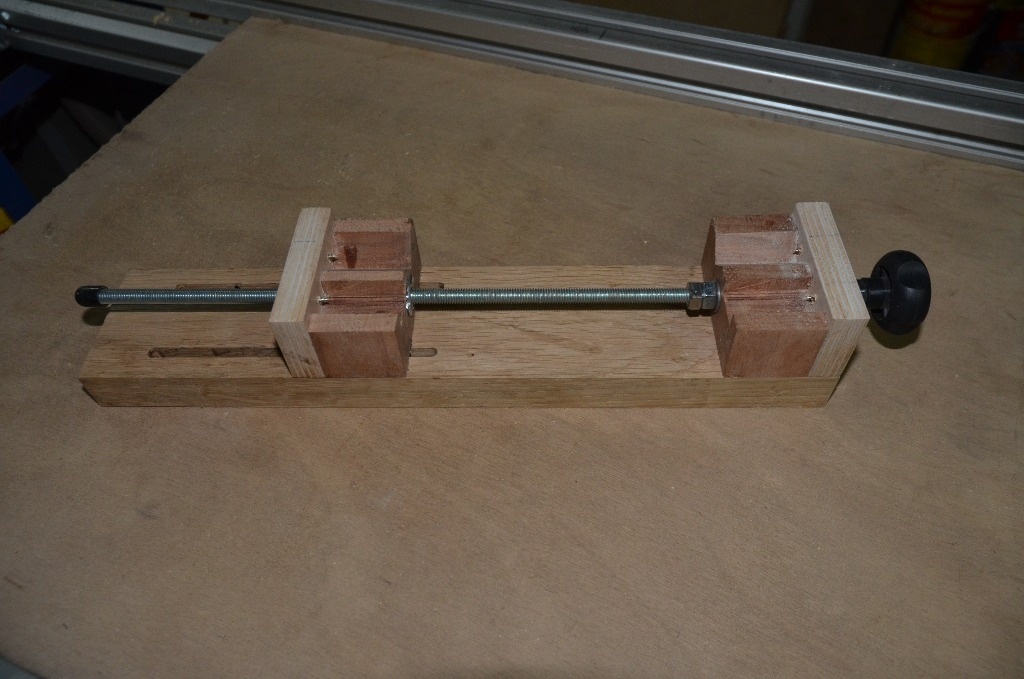

D'après une réalisation de julnaïs publiée sur le site copain des copeaux, j'ai réalisé ce montage en le modifiant quelque peu.J'ai réalisé les encoches à la toupie sur chaque extrémité d'un morceau de sipos puis coupé à longueur. Pour réaliser les taquets j'ai pris du contre plaqué de 10mm collés visés.
J'ai inversé la boule de coté afin de serrer en tournant à droite, sinon cela desserre lorsque l'on veux rentrer les picots dans le bois.

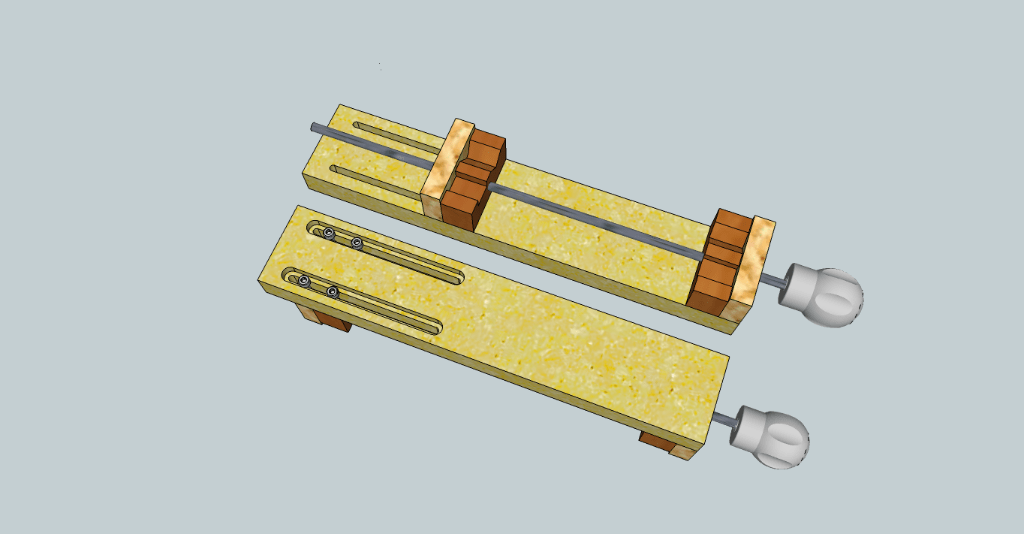

J'ai mis à jour le plan diffusé pour qu'il ressemble à ma réalisation. Merci à nos confrères de copain des copeaux pour leurs publications.

Suite à la réalisation de 32 chevilles de 220mm de longueur, j'ai "raccourci" le montage de 40mm et baissé la butée mobile de 5mm pour le passage de la lame de scie. Le plan a jour est *TQR.pdf.
Bons copeaux...
**
