Pierra

Servante dégau-rabot Scheppach HMS1070

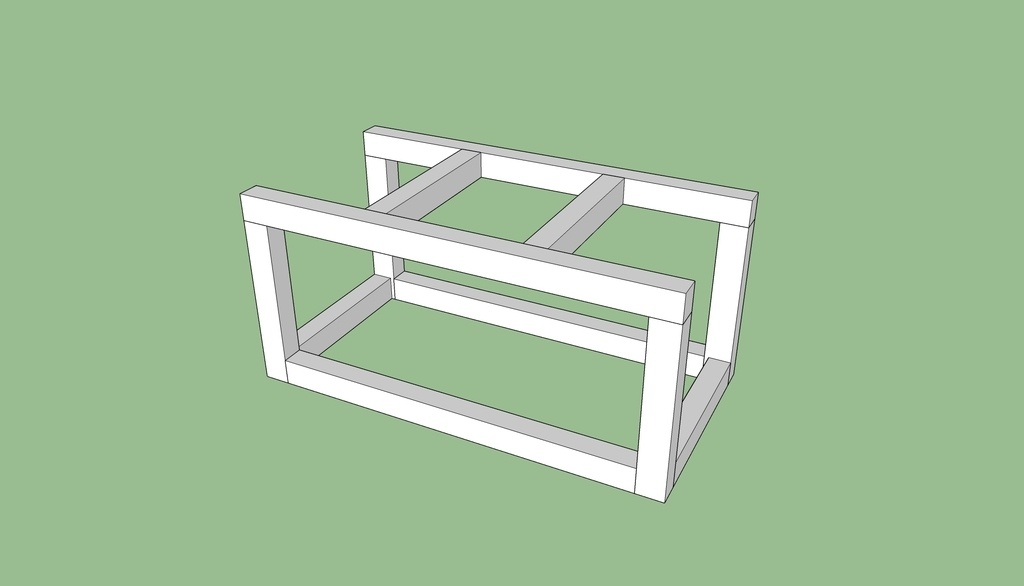

Une modeste servante d'atelier pour la dégau rabot Scheppach HMS 1070, pour une meilleure stabilité de la machine et sécurité avec des bois longs/massifs.

Les feuillures et trous ne sont pas modélisés car potentiellement adaptables par chacun en fonction des plateaux disponibles et du modèle de petite dégau.

Publications associées


Discussions

Pierra  a publié le plan "Servante dégau-rabot Scheppach HMS1070".
il y a 5 mois
Denimes

Bonjour.
Le plan que tu as mis en partage me convient parfaitement.
Je le trouve super.
J'ai fais l'acquisition il y a peu, d'une Scheppach HMS 1080.
Te serait-il possible de me communiquer les dimensions que tu as utilisé?
Je te remercie pour ton retour et pour ton aide.
Tous tes conseils seront les bienvenus ;-)
Sergio Denimes

Pierra
( Modifié )

Bonjour Sergio et merci pour ton commentaire.
Certaines cotes n'apparaissent pas sur le plan, comme les trous permettant de fixer la machine
Dans mon souvenir, c'est 30 cm et 35 cm d'entraxe entre les filetages.
Avec les roulettes que j'ai montées, la table de sortie de la HMS1070 arrive à un peu plus de 88cm (hauteur de mes établis permettant de dégauchir des pièces longues), à adapter bien sûr à tes besoins.
Tout est fait avec des sections de 60x50mm.
Bonne soirée,
Pierra

Pierra
( Modifié )

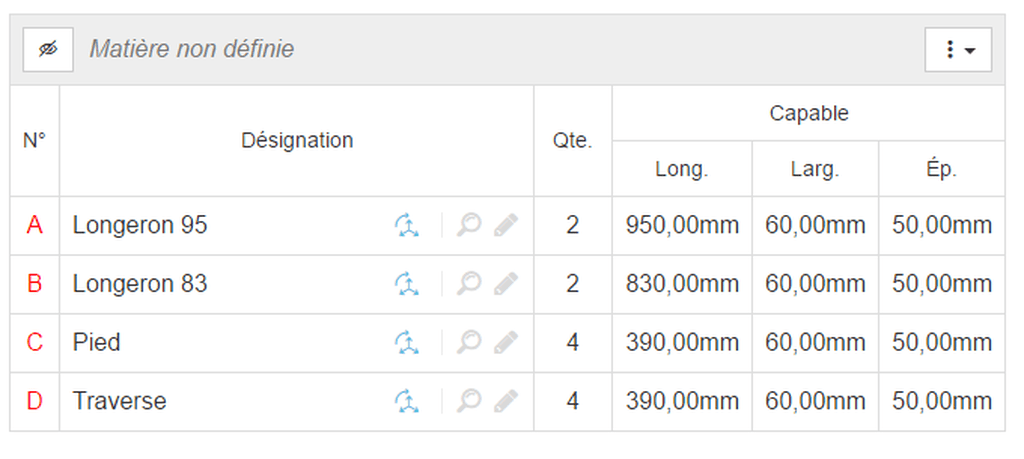

Voici les dimensions que j'ai utilisées :

Pierra

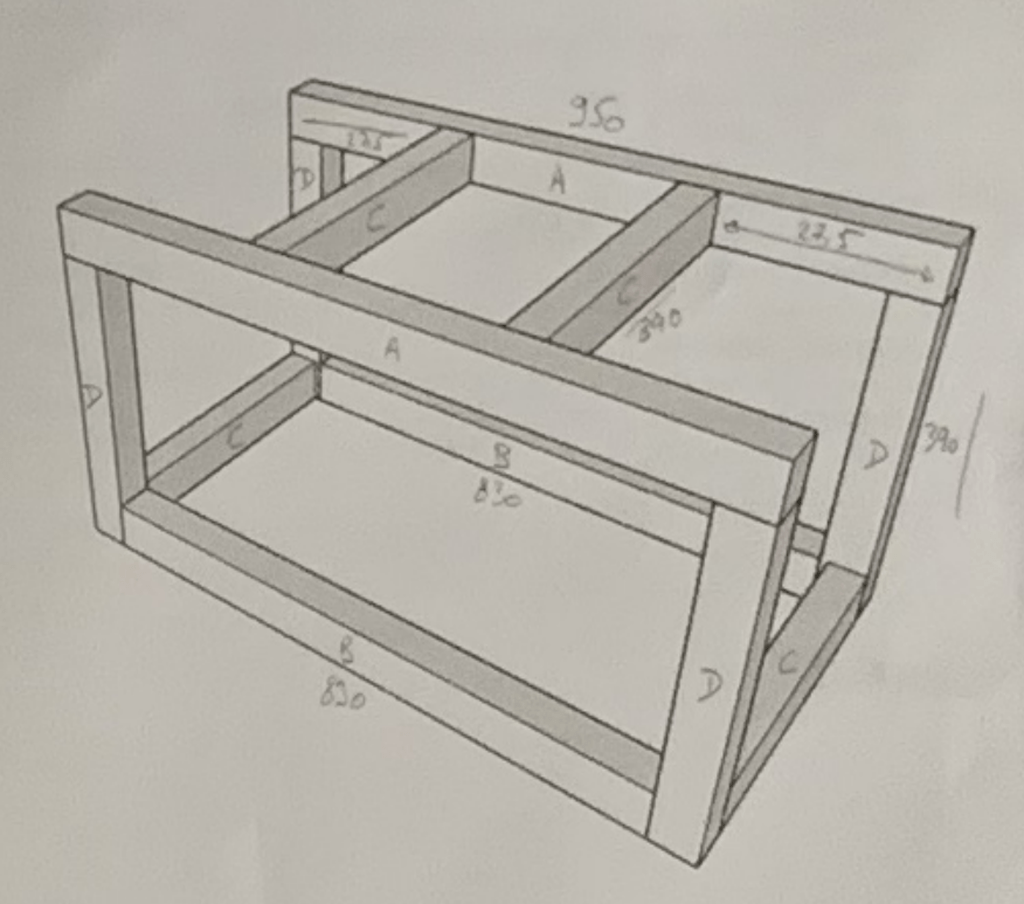

Et le plan papier

Denimes

Bonjour Pierra.
Merci pour ta réactivité et pour tous tes éléments de réponse.
C'est parfait, je devrais y arriver plus facilement maintenant.
Je ne manquerai pas de te communiquer les photos de ma réalisation (copie de la tienne), dès que celle-ci sera terminée, ne serait-ce que pour te remercier de ton aide.
@ bientôt.
