Table support Kity 635


Bonjour à tou.te.s,
J'ai acquis il y a quelques semaines une Rabo dégau Kity 635 que je suis en train de retaper.

Pour avoir un peu farfouillé le web, je ne crois pas avoir vu de plans Sketchup d'une table pour la soutenir (il existe bien quelques croquis et plans, parfois bien côtés, parfois moins bien).

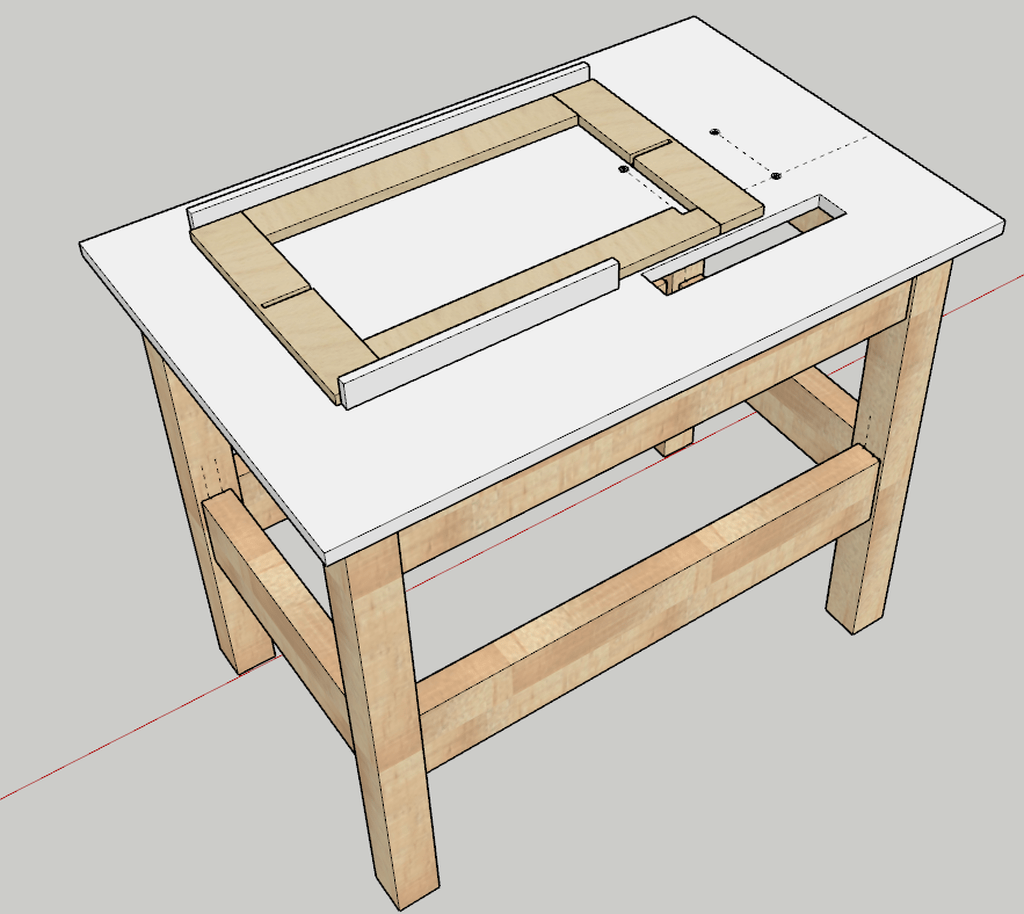

Ayant modélisé ma table, je la mets donc ici si ça peut servir à d'autres. Je ne sais pas si la structure est "suffisamment costaud", pour ma part elle me semble très robuste, mais peut-être que mes sections de montants en 50x50 pourraient être renforcées. J'ai fait avec ce que j'avais sous la main, si j'avais eu plus gros j'aurais pris plus costaud.

Dans ces plans : la fiche de débit ainsi que le fichier sketchup.


Discussions

Cinq Sens du Bois  a publié le plan "Table support Kity 635".
il y a 19 jours
Olivier Vernhettes
( Modifié )

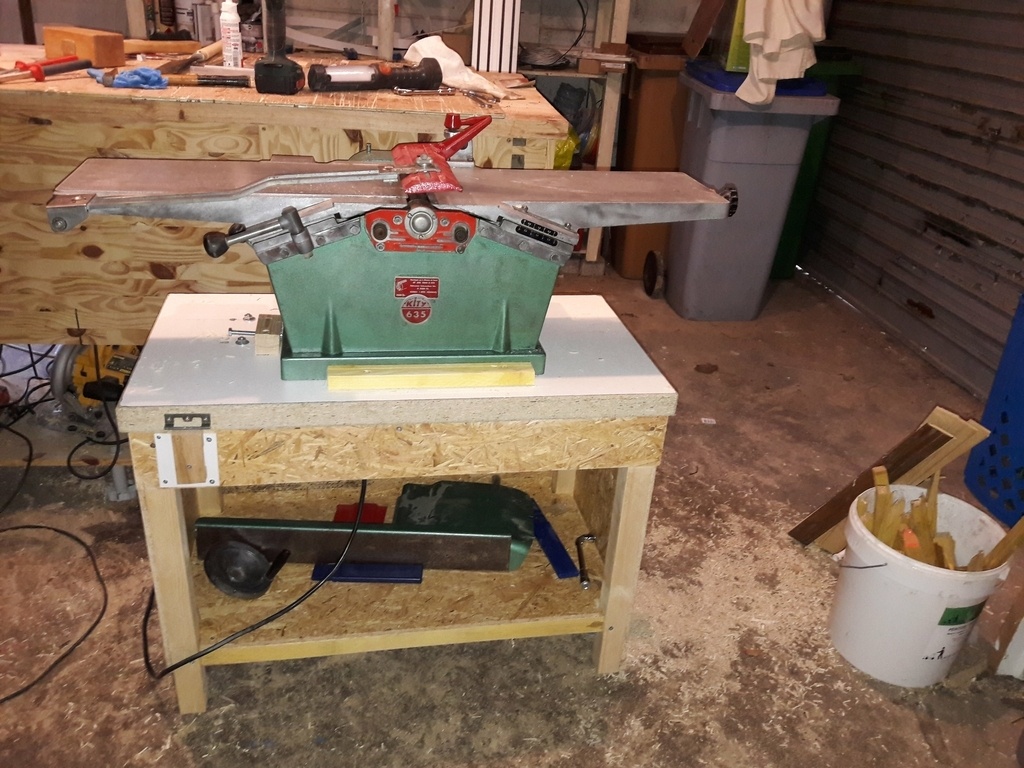

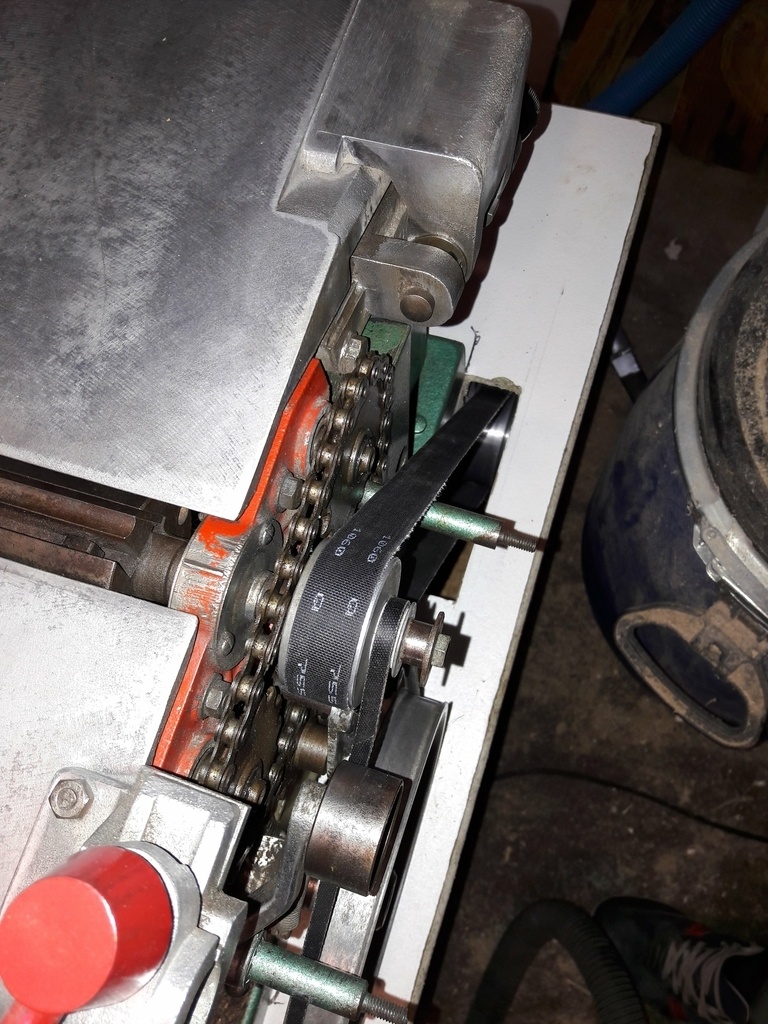

Je me suis fais un bâti similaire pour ma 636, ça ne bouge pas.
Je l'ai en plus monté sur roulettes pour plus de mobilité.

Jeromymacam

;)

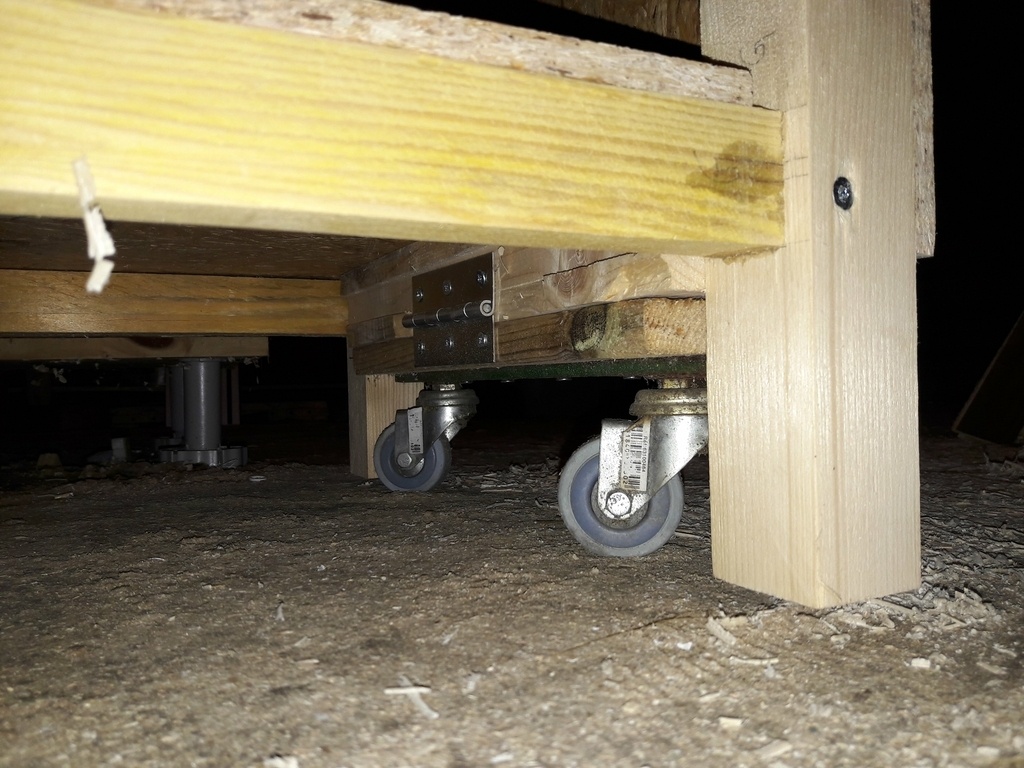

moi aussi sur roulettes amovibles

Jeromymacam

les roulettes

Cinq Sens du Bois

Merci pour vos retours ! Je vais moi aussi ajouter des roulettes :). Ca me semble important (indispensable ?) pour un petit atelier comme le miens. Je ne les ai pas mises sur le plan, justement pour que ca reste le plus simple et direct possible.

asphaar
( Modifié )

bonjour,

j'ai également fait l'acquisition d'une kity 635 il y a un an et que je retape.
dans la mesure ou mon atelier n'est pas encore opérationnel je n'ai pas encore réalisé le support.
merci donc pour ce plan qui m'aidera fortement.

Cinq Sens du Bois

Super, je suis content que ca serve à d'autres ! Tu seras le premier à la "tester" après moi. N'hésite pas à bien vérifier que ca fonctionne bien avec ton moteur et ta machine avant de te lancer à fond.
S'il y a des soucis dans le plan, j'apprécierai des retours, je le modifierai en fonction :).
Pour info, je suis en train de retaper la mienne également ! Tu peux trouver mon thread sur copain des copeaux ici (en cours à cette heure !) :
Kity 635: remise en état "rapide, efficace (et facile ?)"

asphaar

Je pense que ma kity sera opérationnelle début d'année prochaine en même temps que mon atelier
Je te ferai un retour des que je fabriquerai le meuble
Mais je le ferai différemment
Je pense descendre les traverses basses au plus bas et rajouter des panneaux de fermeture avec des tiroirs pour ranger les outils.
Mon atelier est également petit
Sinon merci pour les conseils je serai vigilent aux dimensions de mon moteur aux emplacements de celui ci pour que les poulies soient bien dans l'axe

Cinq Sens du Bois

De rien !
Tu as bien raison de modifier un peu ces plans, les tiroirs te seront utiles (j'en ajouterai également dans le futur ;) )!
Le plus "simple" pour faire en sorte que la Kity soit bien perpendiculaire à l'axe du moteur, c'est avant tout d'avoir un plateau de table parfaitement d'équerre. Ensuite, il est simple d'avoir le moteur bien parallèle à un bord, et d'avoir la Kity bien parallèle à l'autre.
Je dis ça simplement parce qu'autrement, il faut reporter l'axe du moteur sur l'autre face de la table et c'est facile de se planter. Le plus simple reste donc de prendre les bords de la table pour référence.

asphaar
( Modifié )

Merci pour ces conseils
