Etabli du confiné (établi de table)

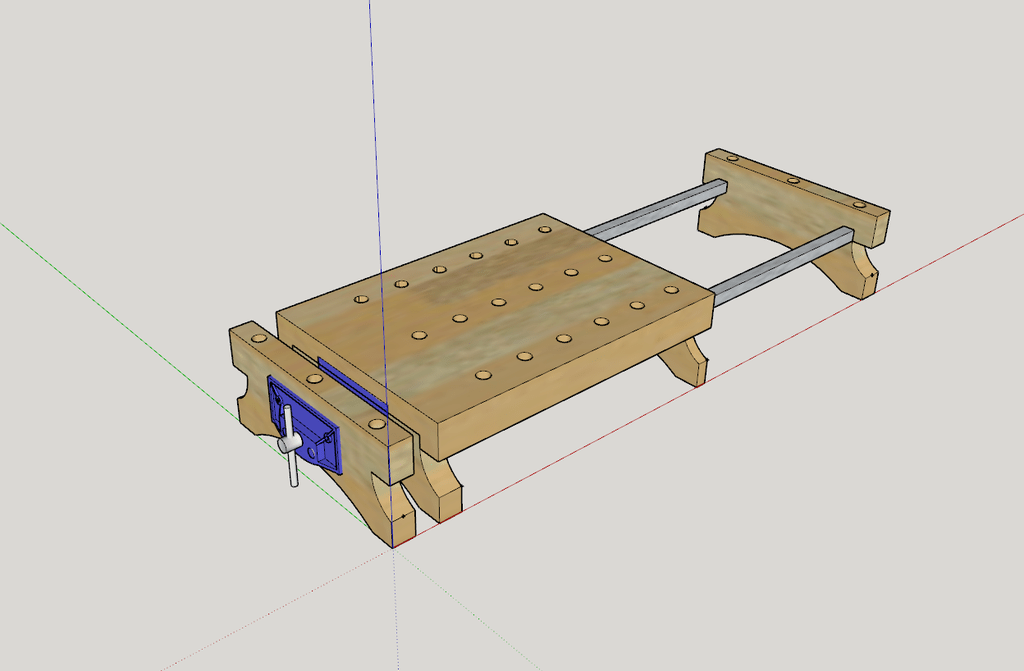

Voila le plan de mon établi réalisé pendant le confinement,

Je l'ai depuis légèrement adapté à mes besoins, mais je pense que ce plan peux servir de base à qui veux fabriquer ce type d'établi !

le plan a été conçu pour être réalisé a partir de tablette de chêne de GSB de 18mm contrecollées. toutes les section seront épaisses de 36mm.

La hauteur des pieds est variable selon la table ou vous poserez l'établi (l'idéale pour moi étant de pouvoir poser les mains en pliant légèrement les bras).

Les mords de la presse peuvent également être de taille variable (selon l'épaisseur recherchée et le besoin ou pas d'affleurer avec les traverses du plateau)

Je n'ai pas optimisé mon fichier pour OCL,
Du coup voila la cutlist aux dimension finales :

Plateau : 485x300 1 pcs
Traverses du plateau : 485x 55 2 pcs
Pieds : 380x119 2 pcs
Mords : 360x55 3 pcs

Bons copeaux à tous !
