MaximeD

Rabot de finition en noyer

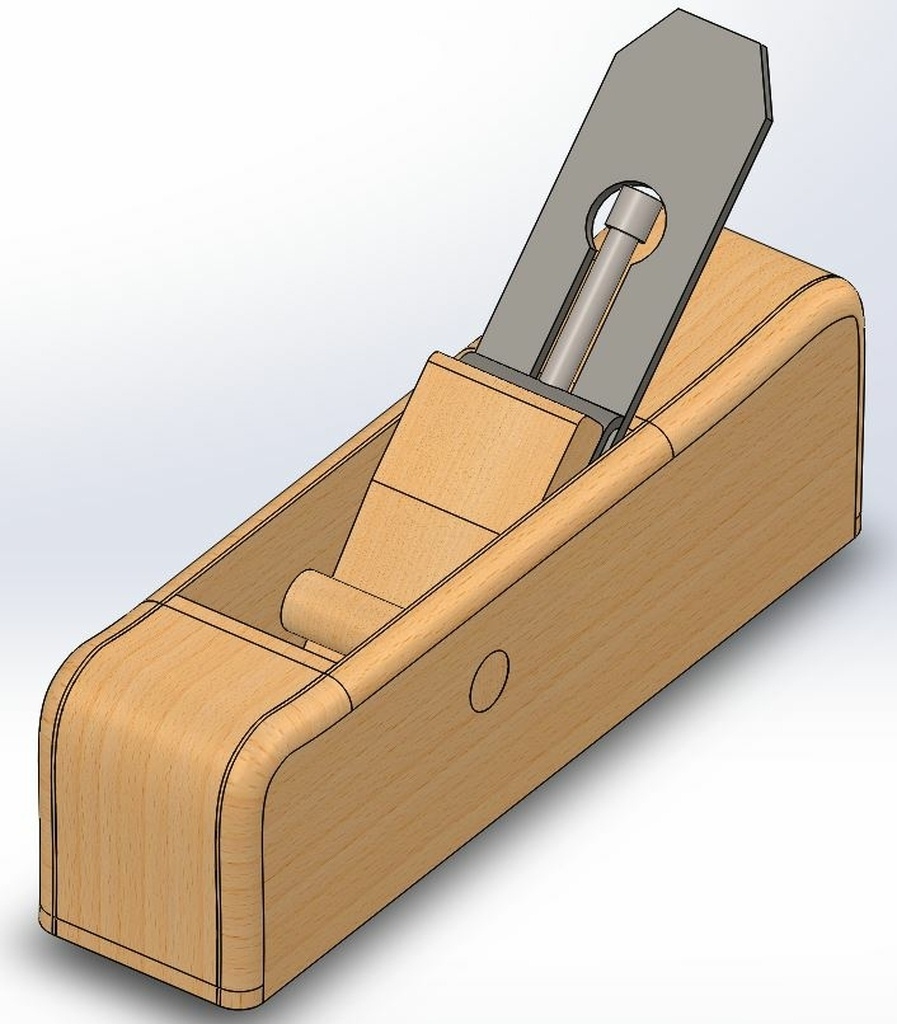

La conception a été faite sous Solidworks, si des gens sont intéressés par les pièces et assemblages solidworks n'hésitez pas à me contacter.

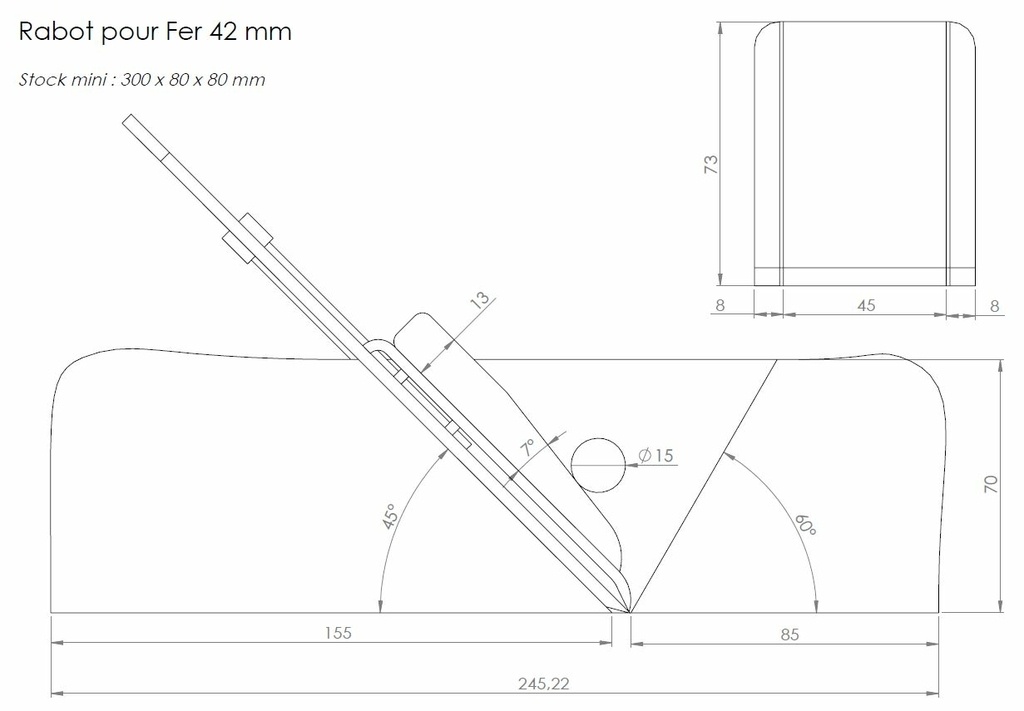

Le rabot a été dessiné sur la base des fers Goldenberg de largeur 42 mm trouvé en occasion.

Voir les photos de la réalisation dans la rubrique "Créations".

Mis à jour

Publications associées


Discussions

MaximeD  a publié le plan "Rabot de finition en noyer".
il y a 12 jours
Amadeus41
( Modifié )

Beau rabot
j'ai bien étudié ton plan
Où passent les copeaux ? La lumière est entièrement fermée par le fer.

MaximeD

Je l'ai ouverte à la fin. Au collage j'ai refermé la lumière complètement. Ensuite je l'ai ouverte au ciseau petit à petit, jusqu'à ce que le fer sorte le bout de son nez et à cet instant j'ai arrêté. Effectivement sur le plan on ne voit pas ce cassage d'arête car je ne l'ai pas modélisé, mais il y est bien en réalité ;-)

Connectez-vous pour ajouter un commentaire.
232 vues
2 commentaires
34 téléchargements
