Serre-joint dormant


Bonjour à toutes et tous, voici ma première contribution alors n'hésitez-pas s'il y a des choses à revoir!

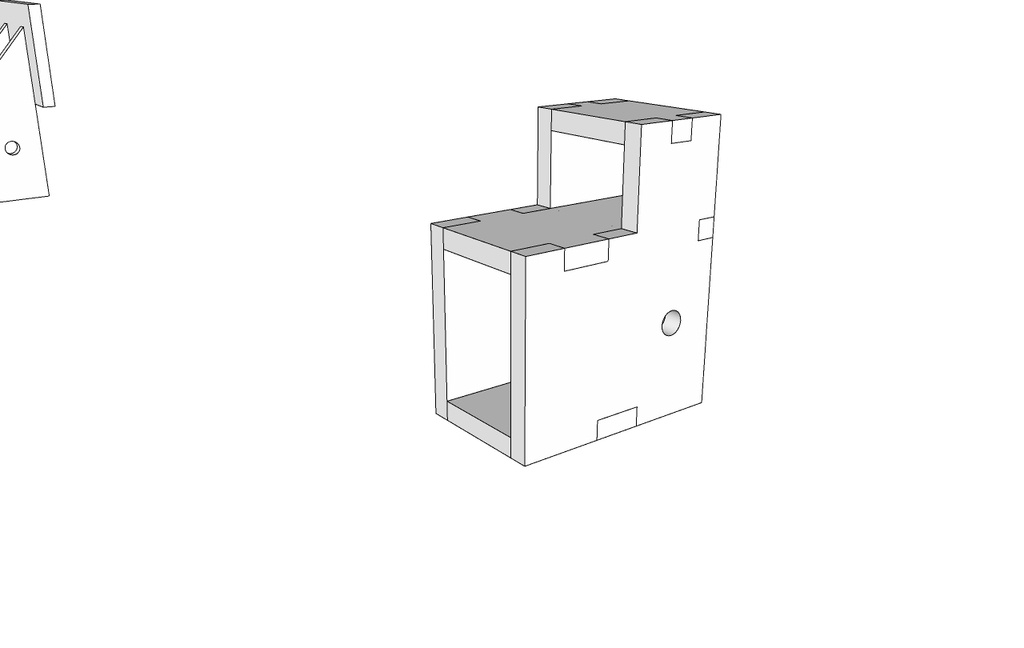

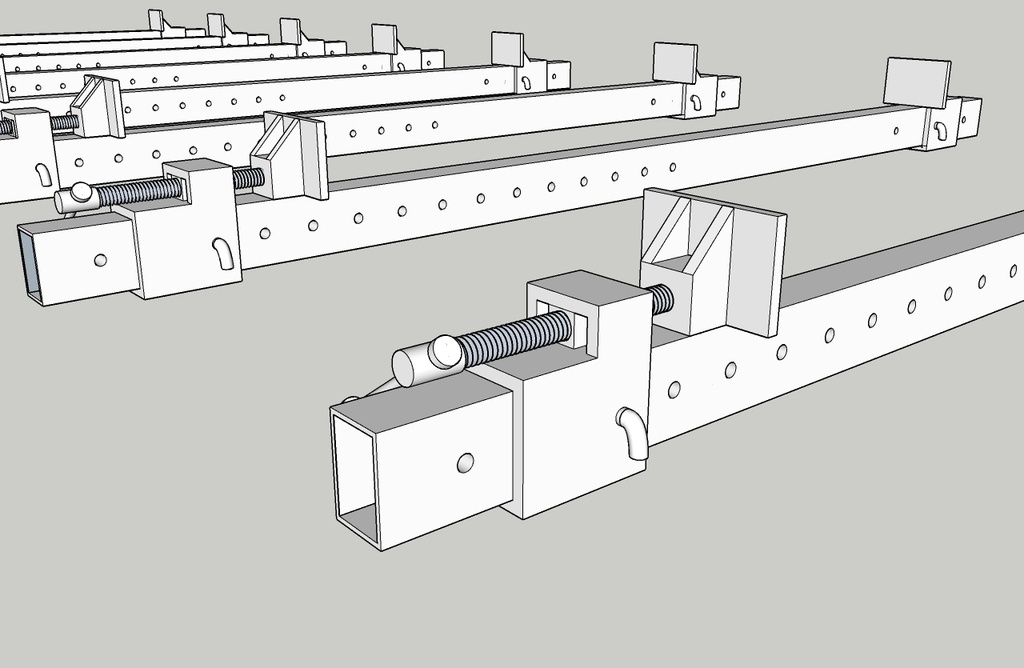

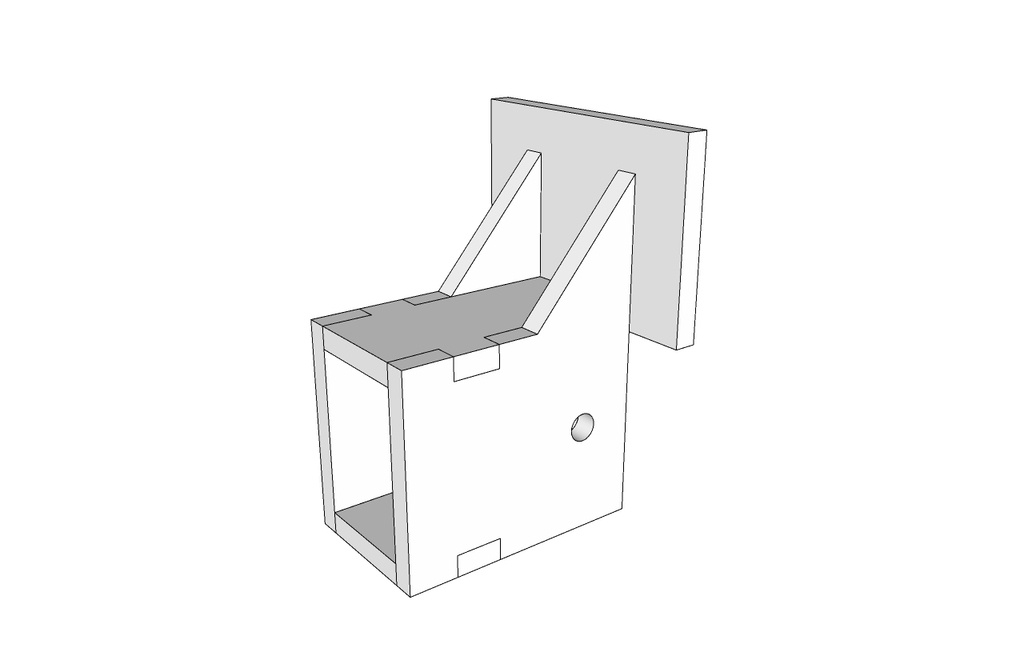

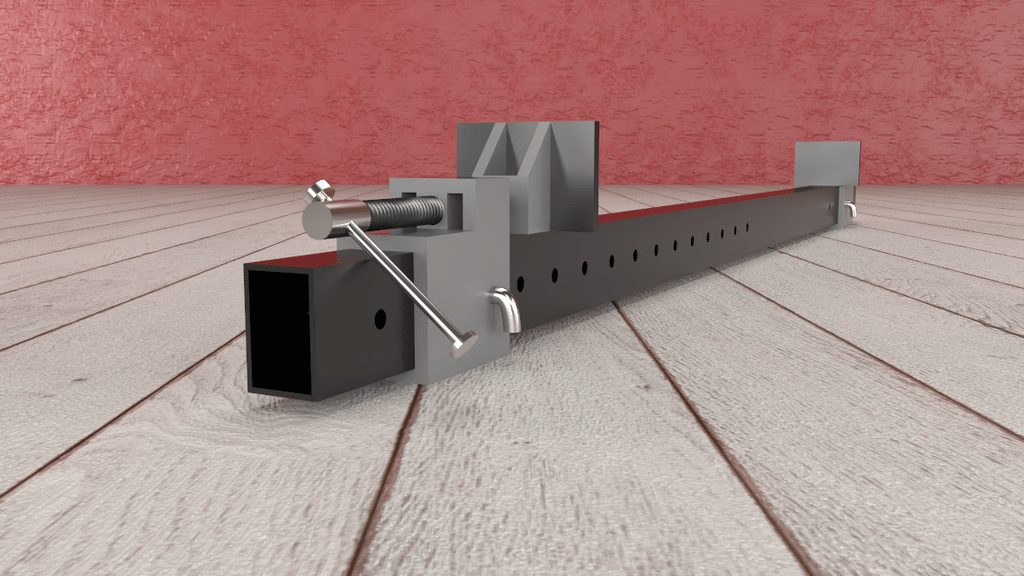

Je précise que ces serres-joints ont été découpés au laser, soudés à la baguette, qu'ils sont montés sur tube-rectangle de 60/40/3mm.

Si vous avez des questions, n'hésitez-pas.

En espérant que cela pourra en inspirer certains comme certains m'ont inspirés!

Au plaisir!


Discussions

Atelier Michelet  a publié le plan "Serre-joint dormant".
il y a 5 mois
Vic66
( Modifié )

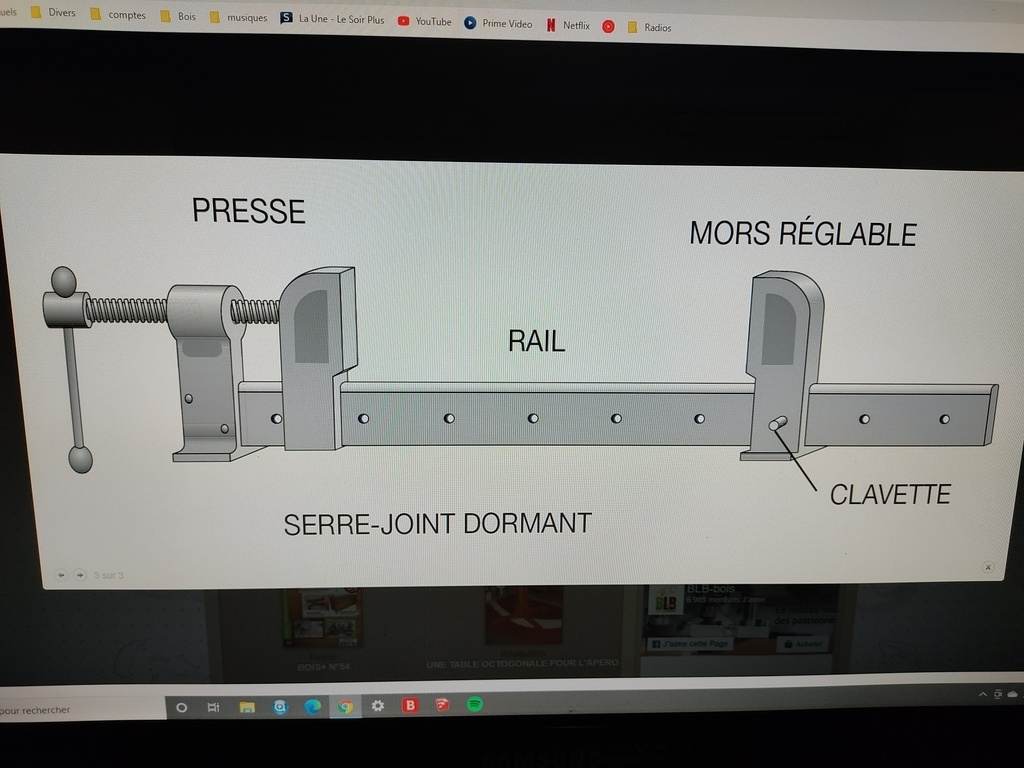

Ils sont magnifiques! juste une remarque, la partie serrage ne devrait pas être au plus près du bord (et fixée) pour pouvoir serrer librement? et seule la butée serait déplaçable...
Bien à toi ;o)

Atelier Michelet

Merci! Je comprend ce que tu veux dire, ça m'obligera à mesurer pour avancer la vis et pouvoir mettre en pression rapidement.

Je l'ai fait comme ceci par soucis de stabilité, faire en sorte que le plateau à coller soit toujours au centre, ils font 140 CMS de long.

A voir a l'usage, mais je ferai peut être plus de perçage effectivement..

Merci pour ton retour!

Vic66

Avec plaisir, cet avis n'engage que moi, comme tu dis à voir à l'usage ;)

Klaus Loose
( Modifié )

...C'est ca, le collage du bois devrait être rapide. C'est pourquoi il vaut mieux changer la tête et le pied. Ainsi, la vis peut à peine tourner ! Merci pour montrer. bon dessin 👍

Atelier Michelet

Oui je vais percer sur toute la longueur pour avoir cette option.. merci pour ton retour!

Vic66
( Modifié )

On va tout aussi vite en ne déplaçant que le mors réglable et la presse pourra se déplacer librement.

meme15

Bonjour ou avez vous trouvez la vis de serrage ou comment l avez vous usiné Merci bonne journée

Atelier Michelet

meme15

Bonjour, voici le lien :

letoile-ventee...s=240&cate=

L'écrou sur le même site.

Bonne journée!

Paul26
( Modifié )

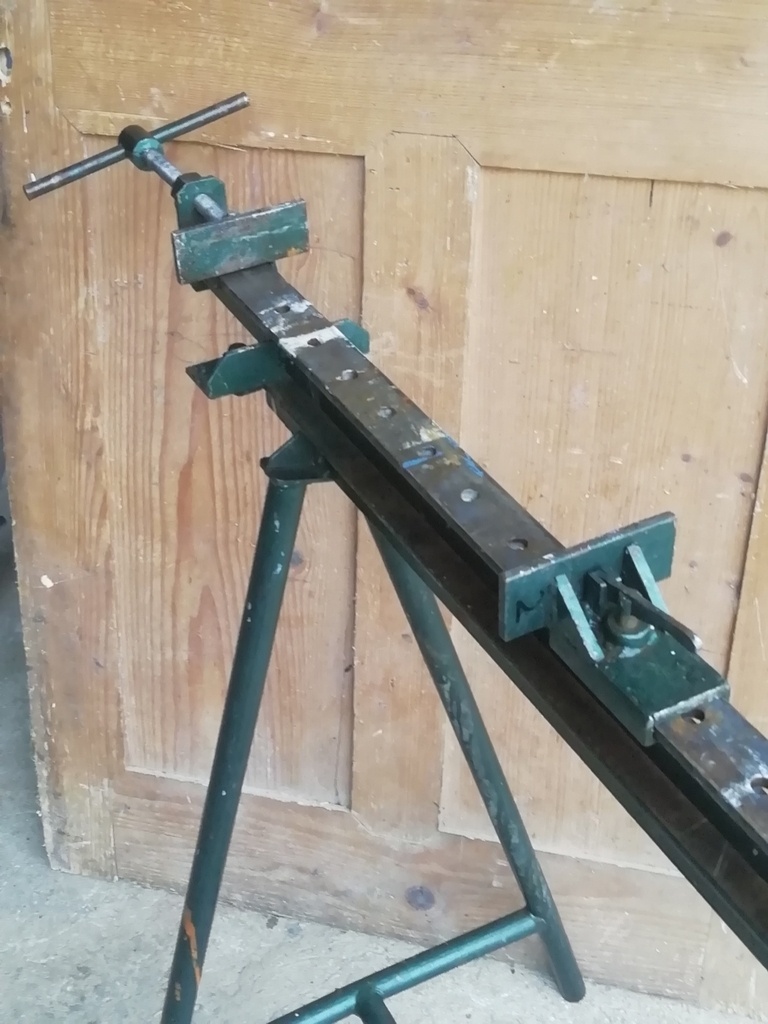

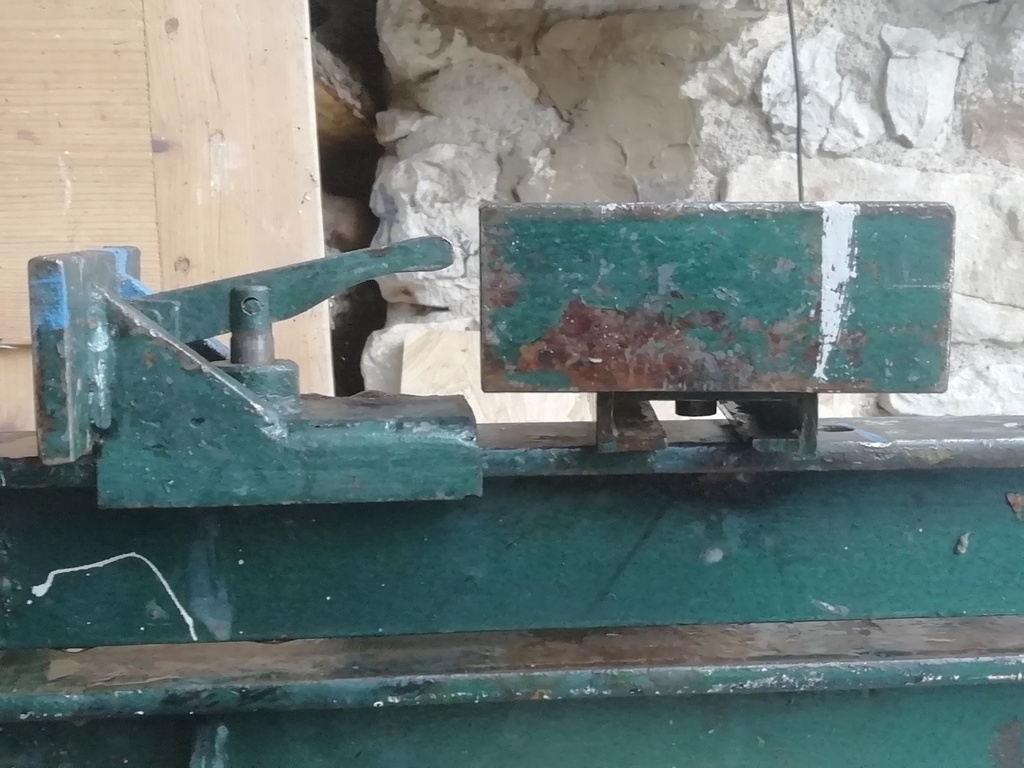

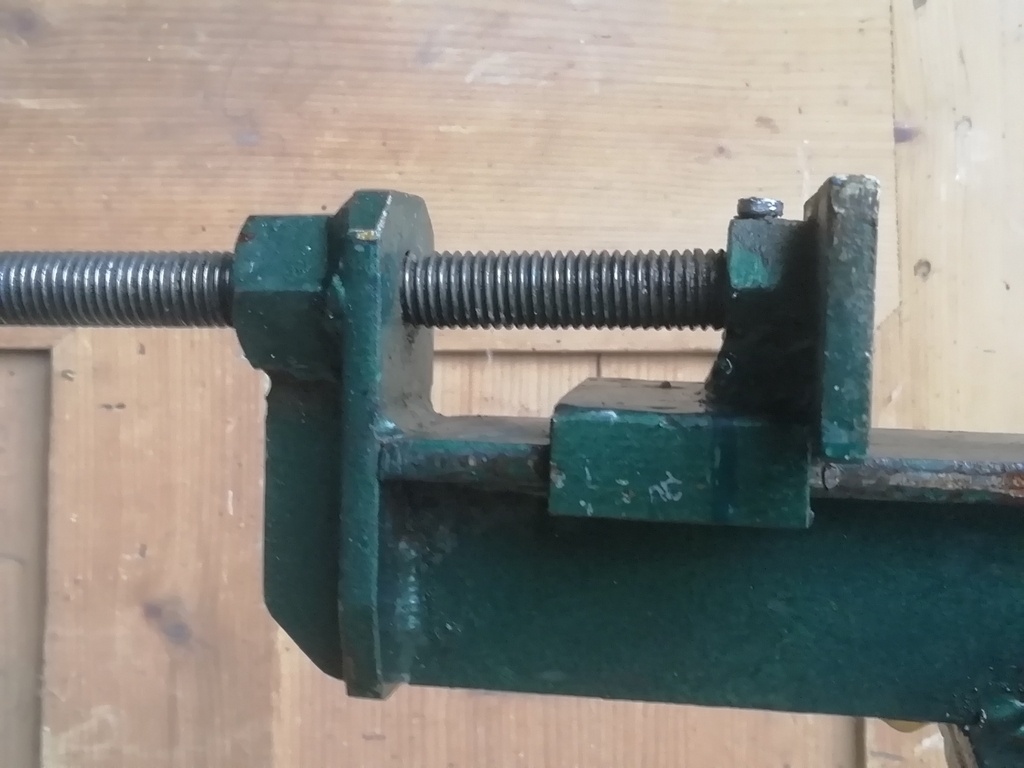

Joli dessin, mais je pense que la platine en avant de ta vis de serrage va se relever au moment du serrage. Ci joint les photos des serre-joints que j'ai réaliser en fer plat de 40x7 et tige fileté de 14.

Atelier Michelet

Merci Paul pour votre retour, effectivement j'ai pensé à ce problème depuis et je pense du coup percer et tarauder les pièces mobiles pour les serrer sur le tube rectangle pour éviter ce phénomène. Je mettrai à jour mon plan du coup..

Encore merci!

Vic66

Paul26 drôlement bien pensé et je ne doute pas un seul instant sur son efficacité!!

alainsere
( Modifié )

excellent travail questions existe t'il un plan PDF pour ceux qui n'ont pas la possibilité de télécharger programme SketchUp ? Merci de vôtre amabilité Alain

Atelier Michelet

Bonjour, merci beaucoup!

Je n'ai pas fait de plan pdf, j'en ferai peut être un, que j'ajouterai par la suite.
Sinon vous pouvez télécharger SketchUp Viewer, sur pc ou smartphone, c'est gratuit et ça permet de visualiser le fichier.

Merci pour votre retour, bonne soirée à vous!

alainsere

Atelier Michelet bonsoir, OK merci bonne santé cordialement Alain
