Atelier Michelet

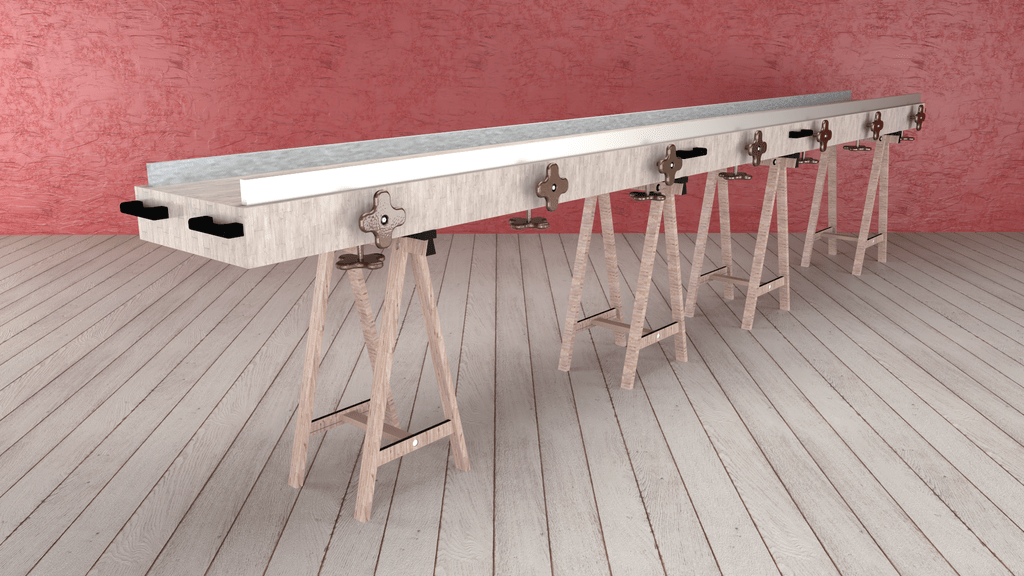

Table de dégauchissage pour défonceuse


Bonjour à toutes et tous,

Voici mon humble contribution du jour.

Après avoir cherché des jours durant, je n'ai pas trouvé le modèle de table qui me convenait, je l'ai donc fabriqué comme ceci.. En espérant qu'elle pourra vous servir

Mon objectif :

  • Dégauchir à la défonceuse des planches de 350 cms/40 cms
  • Dégauchir des épaisseurs de 5mm à 80mm

Mes contraintes :

  • La table doit pouvoir se séparer en deux pour être transportable jusqu'au rack
  • Avoir une coplanéité entre ma surface de pose et mes régles parfaite!
  • Ne pas être trop lourd (loupé)

Finalement je m'en sui bien sorti, j'ai moins d'un millimètre de défaut de planéité sur les 4 mètres. Tout a été découpé à la scie circulaire puis réctifié à la défonceuse.

J'ai utilisé des dalles de planchers de 22mm, deux régles de maçon de 4M, des verins en M8, des inserts en M8, un peu de soudure et un paquet de vis.

C'est un prototype mais cela fonctionne très bien!

N'hésitez-pas si vous avez des questions!

Salut!

Tony


Discussions

Atelier Michelet  a publié le plan "Table de dégauchissage pour défonceuse".
il y a 6 mois
Olivier80
( Modifié )

Belle réalisation mais ne crois tu pas qu’avec des planches de 3,5m sur 40cm elles vont se voiler de toute façon? Il vaudrait peut être mieux faire des assemblages?

Kentaro

Olivier80 Si le plateau est une boite de torsion ( cloisonné) en cp, cela ne devrait pas trop bouger.

Olivier80

Kentaro je ne suis pas sûr que l’on parle de la même chose. Je parlais des planches à dégauchir pas de la table de dégauchissage. Si je me trompe excuse moi.

Kentaro

Olivier80 ah ok!

Atelier Michelet

Je me suis mal exprimé.. ma table fait 40cms car je degauchie des planches de 25cms en général. Et pour être sûr de ne pas toucher aux règles en alu pendant la défonce je voulais cette marge de sécurité!

LionelDraghi
( Modifié )

Hello,
une question : pour les 75mm d'excursion, tu comptes sur la plongée de la défonceuse?
Sur des règles de maçons différentes?
Et d'ailleurs, les règles de maçon dont tu parles dans la liste du matériel, elles servent à la structure ou bien ce sont les deux règles que l'on voit posé sur les dessus?

Atelier Michelet

Salut!

Les règles de macon servent à poser le "chariot" de la défonceuse, la structure de la table est en bois.

Je me suis fait plusieurs jeux de cales pour les placer sous les règles puis je sers les vis placées sur les côtés pour brider les règles.

Je descend rarement sous les 30 mm à la défonceuse.

LionelDraghi

OK,c'est clair, merci.

Mais puisque tu parles des vis, une autre question : celle dessous sont donc pour brider les règles, mais celles sur les côtés?

Davnks
( Modifié )

Bonjour,
Je suis en version 17 de sketchup, il y a une manière d'ouvrir le plan

Atelier Michelet

Bonjour,

Je peux l'enregistrer en .skp 2017 et je vous l'envoie?

Davnks

Oui, j'ai pour idée de monter 2 règle a mon établi mais j’hésite encore...

Gilga
( Modifié )

Bonjour, je viens de m'acheter une fraise à raboter CMT et je vais me lancer aussi dans le dégauchissage à la défonceuse ...

Par contre je trouve "impressionnante" la longueur de ton projet !
Est ce que tu ne pourrais envisager l'usage de servante pour permettre d'en réduire la taille totale et ainsi son poids?
Servante séparée autonome ou peut être mieux servante attachable à la table pour en garantir sans trop de prise de tête le niveau
Si servante, évidemment obligation de déplacer la pièce à dégauchir ... Ce qui peut poser problème mais j'avoue ne pas avoir l'expérience nécessaire pour estimer la difficulté technique de conservation de la planéité, il me semble que si la pièce à dégauchir repose sur 6/10ème de sa surface + appui sur servante ce serait ok...

stephhubert

J'aime beaucoup ce projet, moi qui dois travailler sur une table de 4m50 de longueur pour une commande client en juillet, je vais approfondir le sujet !
Merci pour cette contribution !
