Edouard33

Presentoir

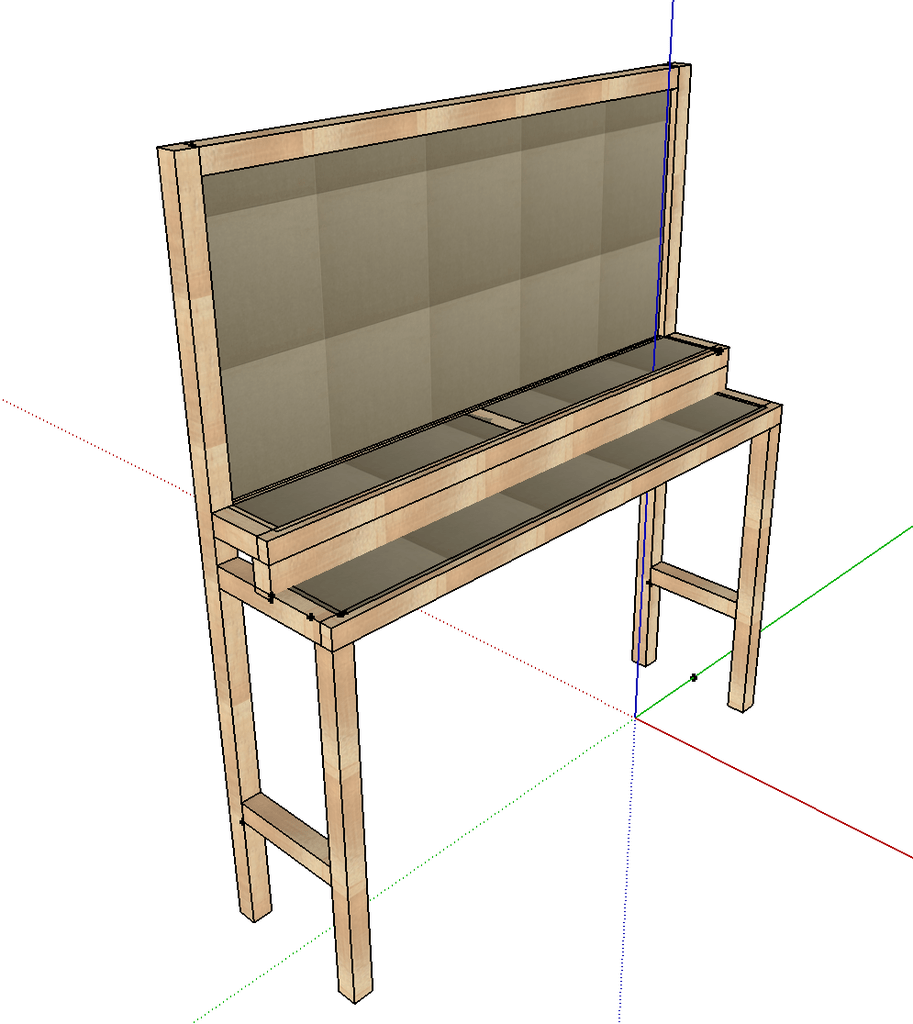

Un présentoir en bois taille 1600 1200 30
44*44 pour les montants

Montant vertical recouvert de liege pour mettre affiche , 2 tablettes pour mettre des flyers.

avant de me lancer dans la réalisation , je me demande si les pieds de devants seront suffisants , ou s il faut un barre traversante devant , avec le risque que des enfants grimpent dessus.... Si vous avez des avis ou conseils je suis preneur. Merci.


Discussions

Edouard33 a publié le plan "Presentoir".
il y a 1 mois
Kentaro

Vu comme cela, tout risque de s'écraser sur le coté, car les pieds ne sont pas contreventés.

Une barre transversale ne sera pas suffisante. C'est comme un cadre rectangulaire, il est très facile de le déformer et de l'écraser sur le coté.

Le plus simple, je crois, ce serait de mettre un fond à l'arrière, un panneau léger qui relie les pieds. Pas nécessairement sur tout la hauteur, mais sur 30 ou 40 cm de haut.

Edouard33

Merci Kentaro , mais un fond a l arriere, il y a deja le panneau a l arriere en haut inséré dans rainure, cela devrait eviter le jeu sur les pieds arrieres. Le fond fait 150cm avec panneau de 60cm inséré.

Kentaro

Disons que les pieds sont longs et fins. S'ils ne sont pas contreventés en bas, l'ensemble va être flexible, cela va danser, vibrer à la moindre poussée sur le cotés. A toi de voir si c'est gênant ou pas...

papimouette

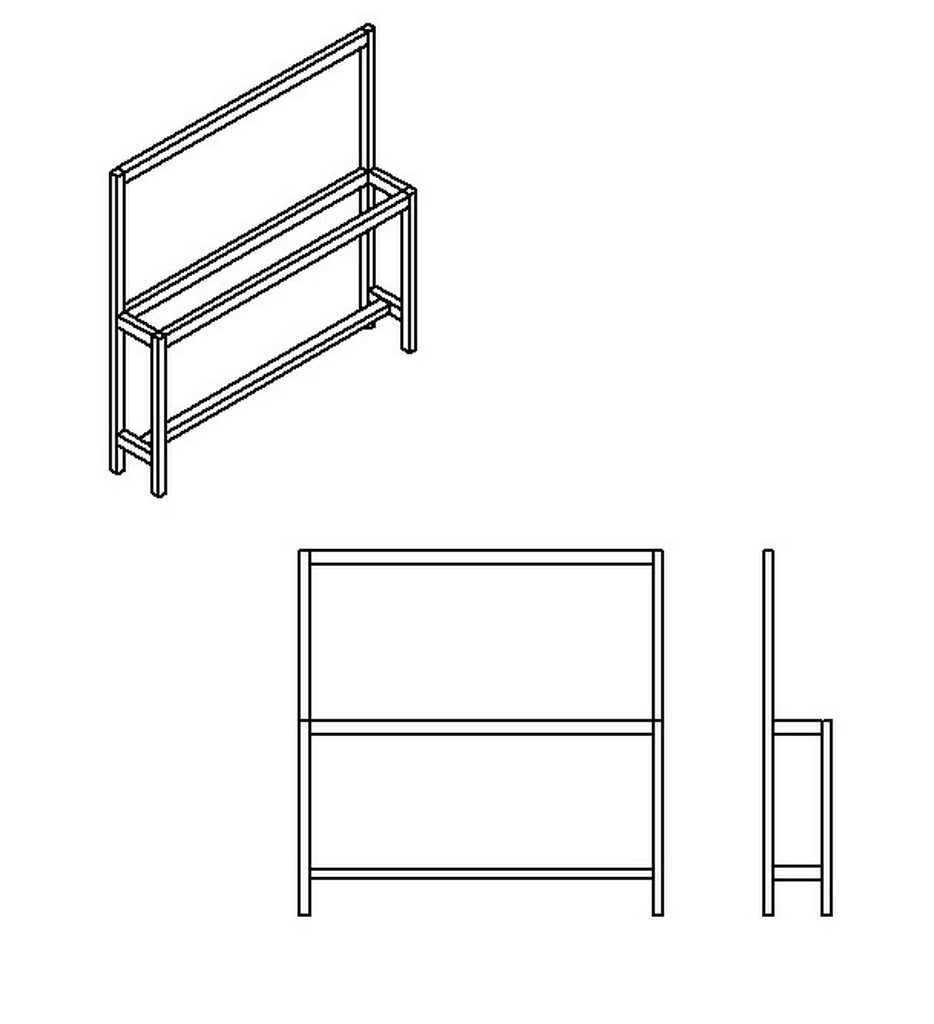

D'accord avec Kentaro pour la nécessité d'un contrfentement en partie basse. tu peux envisager une barre centrale assemblée sur les traverses basses et non pas fixée sur les montants.
Pour l'assemblage des pieds de devant : tes pieds sont arasés au niveau de la tablette (et non sous la tablette comme ton dessin semble l'indiquer). les traverses de façade et de côté sont assemblées au pied par tenon et mortaise. Il faut que tu désaxes les mortaises vers l'extérieur pour que tes tenons soient assez longs.

Edouard33

Je saisis ,alors un peu ,comme une chatiere sur les tables de campagne .
Je vais essayer de refaire un dessin dun montage des pieds .Merci

papimouette

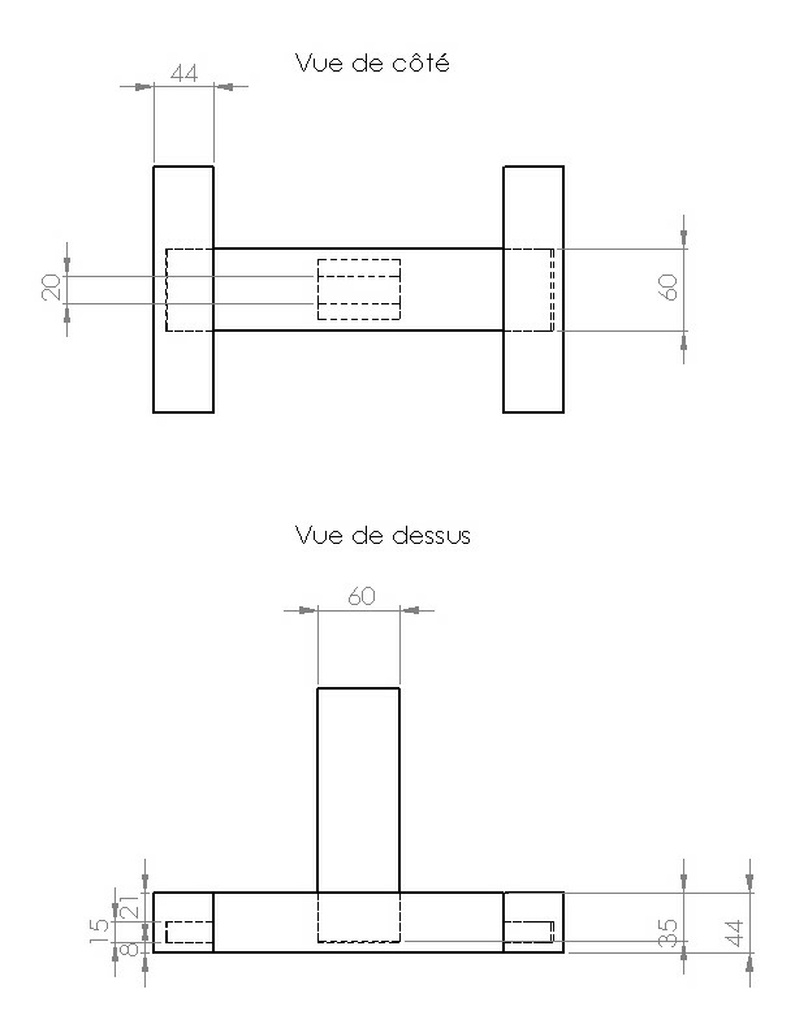

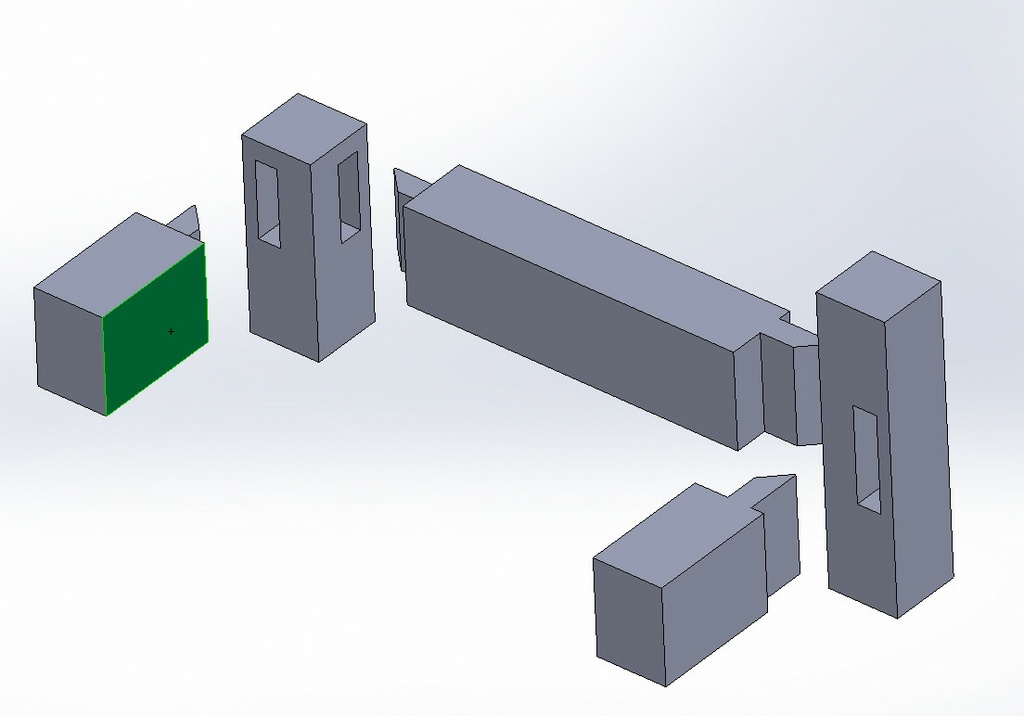

Pour préciser ce que je t'ai dit sur les assemblages au niveau du haut des pieds de devant, ci-joints des croquis.

papimouette

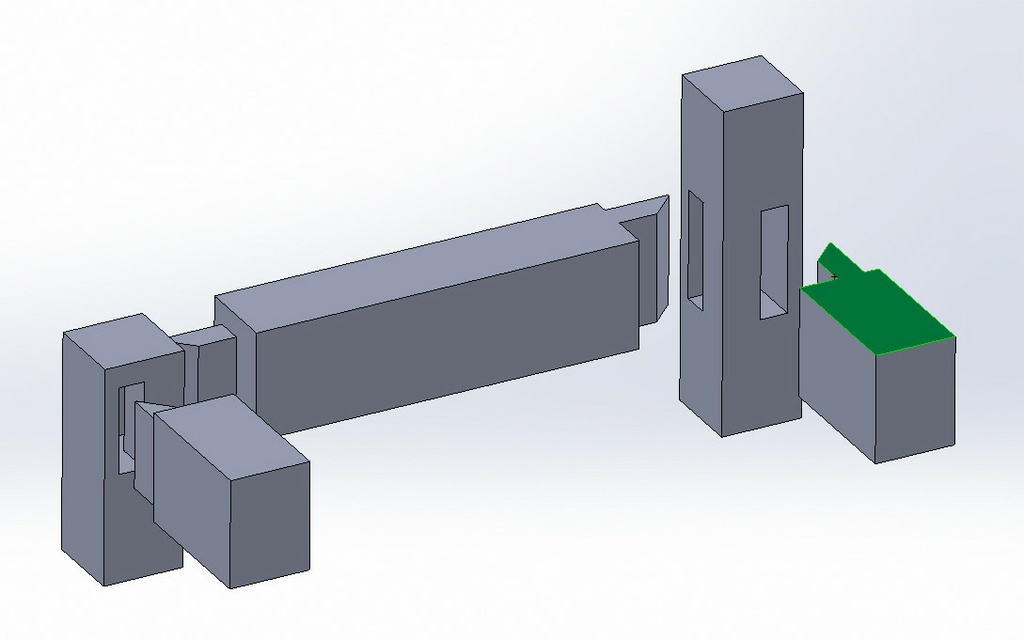

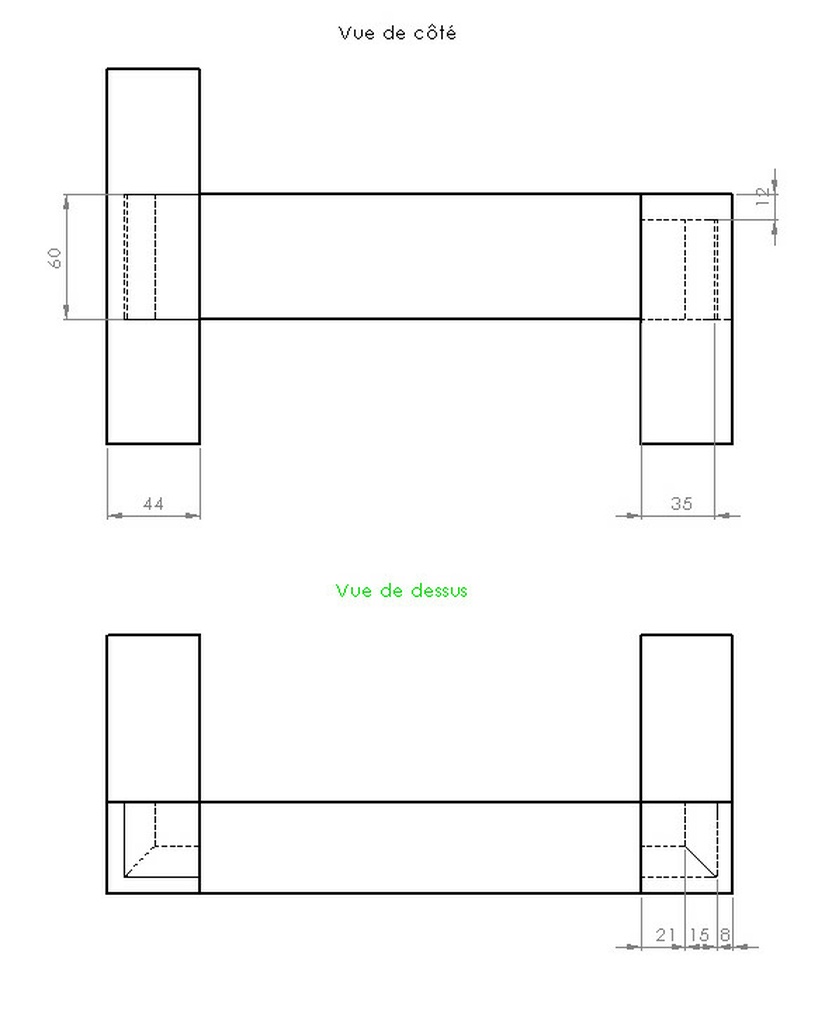

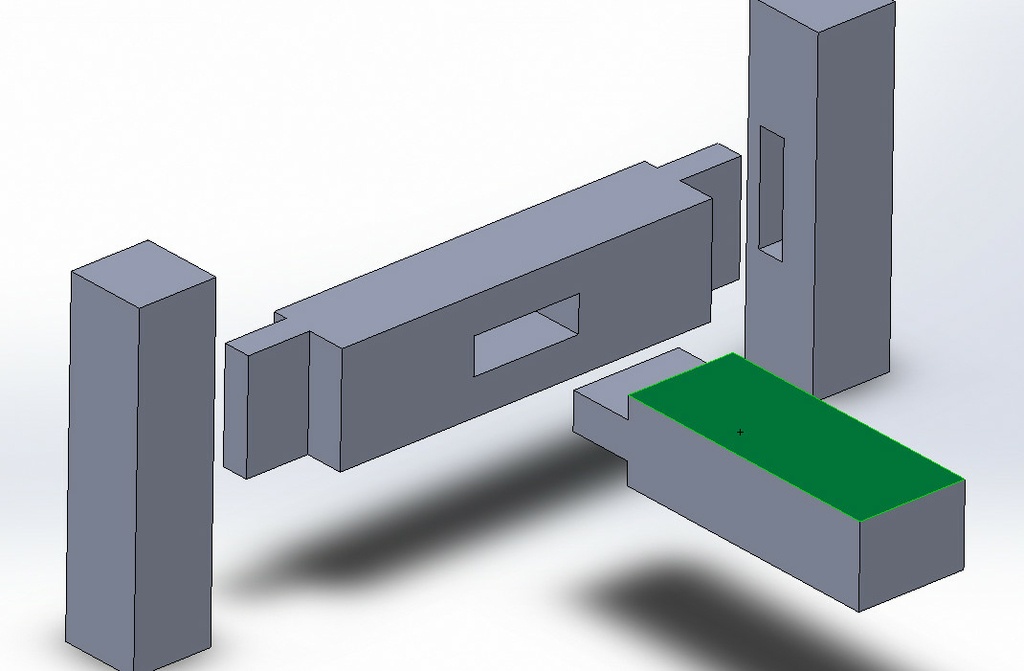

idem pour la partie basse

Edouard33

Merci Papimouette. Je ne connaissais pas cette technique qui traverse avec les tenons coupés a 45 degres.
