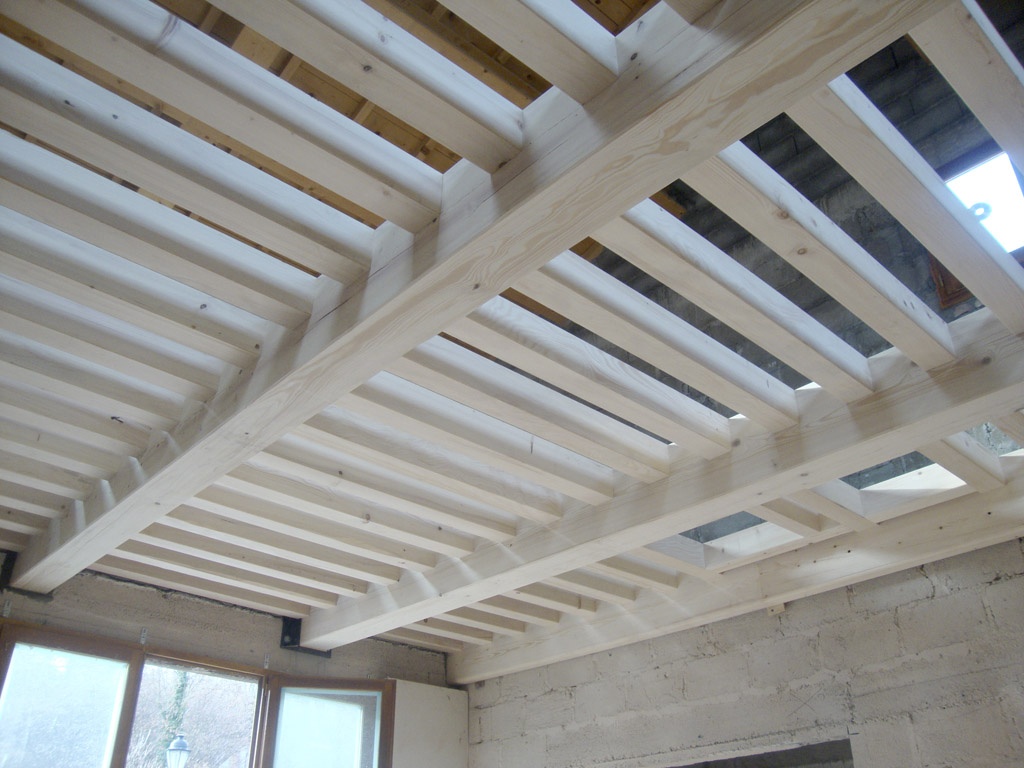

Génial ! Je cherchais justement des plans pour faire une "copie" du gabarit Arunda. Merci beaucoup pour ce partage !
Une nouvelle fois, du beau boulot !
Pour régler la position et être bien affleure, tu as joué sur la hauteur de la fraise ?
Je n'ai pas changé, j'ai laissé le même réglage et je me suis basé sur les tracés informatiques et ça tombe bien.
Pour information il faut la bonne fraise sinon ça ne fonctionne pas (un des deux gabarits)
Et les gabarits, tu les fais comment ?

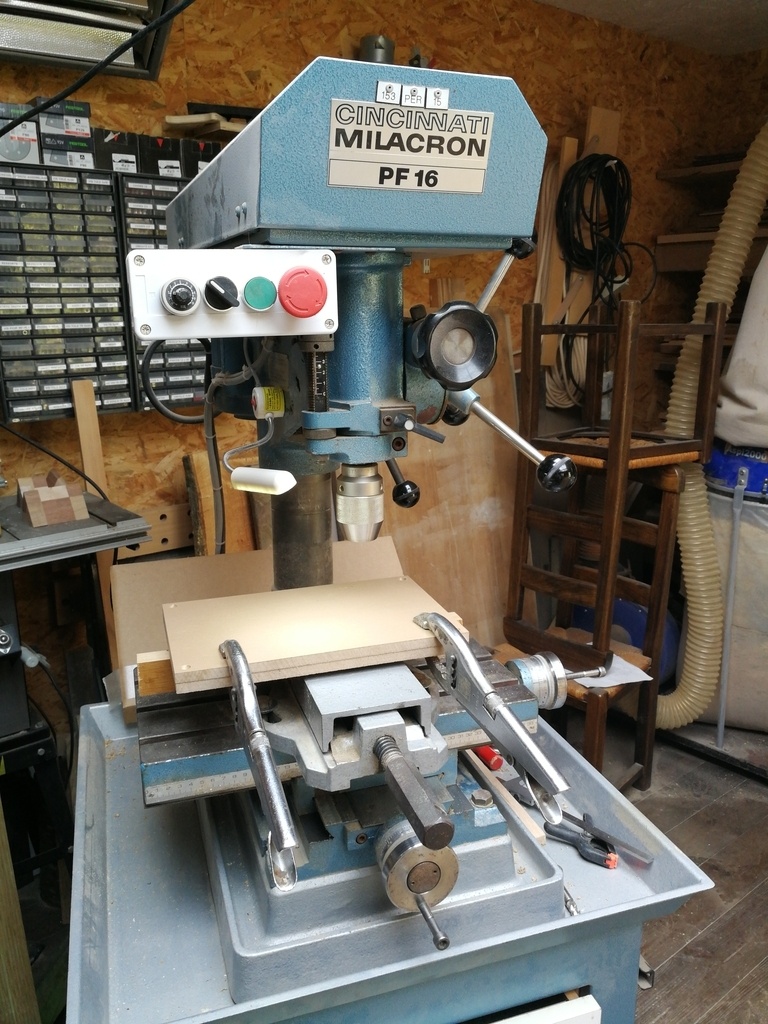

J'ai une petite fraiseuse d'établi qui me permet d'usiner proprement les gabarits, je pense qu'il est tout de même possible de les faire sans, imprimer le plan à l'échelle 1 le coller sur le support et ensuite découper le plus précisément possible et ça devrait aller.
Bonjour Xavier,
Qu'entends-tu par "petite fraiseuse d'établi" ?
C'est vrai que découper ses gabarits à la scie sauteuse, ça donne rarement de bons résultats.
En tout cas, bravo pour ces plans.
bangar
Bonjour Xavier
Très intéressé par votre gabarit, je pensais pouvoir récupérer un fichier vecteur en 2D depuis le fichier Sketchup, pour réaliser une découpe laser. Malheureusement je ne réussis qu'à décliner un fichier image (raster)...
A tout hasard, auriez-vous sous la main un fichier vecteur 2D des faces "gabarits V2 pour fraise ø19 angle 7°" ?
Bon dimanche :D
Bonjour Gekos
Je peux publier les plans en dxf si ça peut t'aider.
Ce serait idéal (pour mon cas, en tout cas ^^). Un grand, grand merci d'avance, et bon dimanche
Fichier dxf récupéré : im-pec-cable ! Un grand merci encore une fois Xavier, c'est super sympa d'avoir répondu à ma demande
Je vais juste avoir à l'adapter à ma bague (27mm), puis valider en situation réelle. Une fois ok je pourrai proposer la variante à celles et ceux qui souhaiteraient bien entendu
Bonne soirée
Bonjour
Je n'ai pas sketchup
Est il possible de l avoir en fichier step , dwg ou iges svp ?
Ps je cherche éventuellement un convertisseur de sketchup en autocad ( os window7 en 3 bits ou xp pro en 3 bits)
Merci pour votre aide
Bien cordialement
Eric
Bonjour Xavier,
je me permet de vous écrire, je suis en train de faire la même chose mais je bloque sur quelque chose qui doit être surement simple mais depuis que je tourne autour je n'arrive pas à être sur de mon coup !
ci j'utilise une fraise ø22mm angle 15° et bague de copiage de 22 avec profondeur d'usinage de 22mm , quel décalage dois-je programmé sur le gabarit pour le mâle par rapport au gabarit femelle?
Merci pour votre réponse
je vous souhaite un bon dimanche
paulo
Bonjour Paulo,

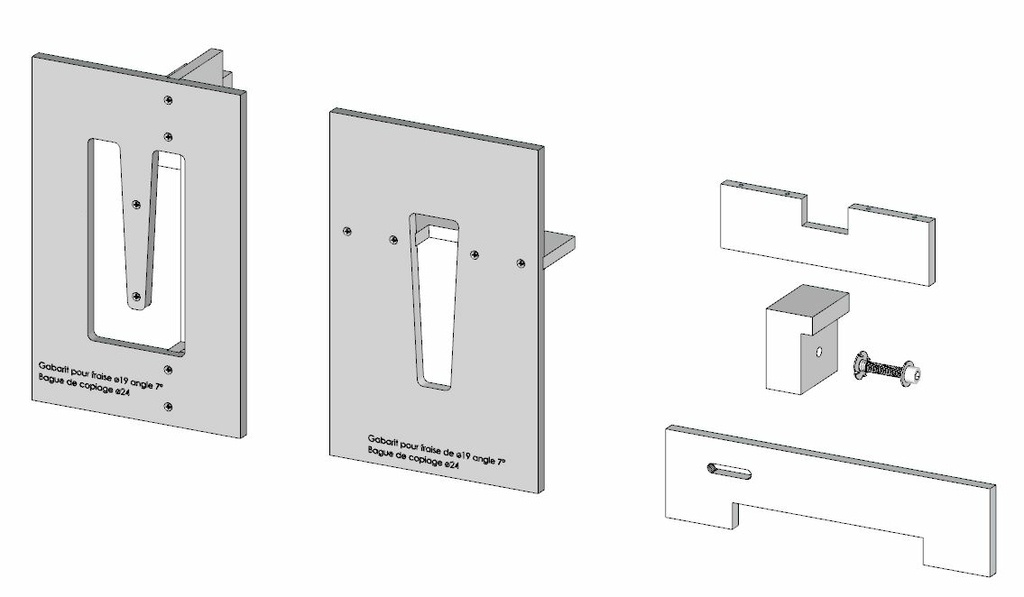

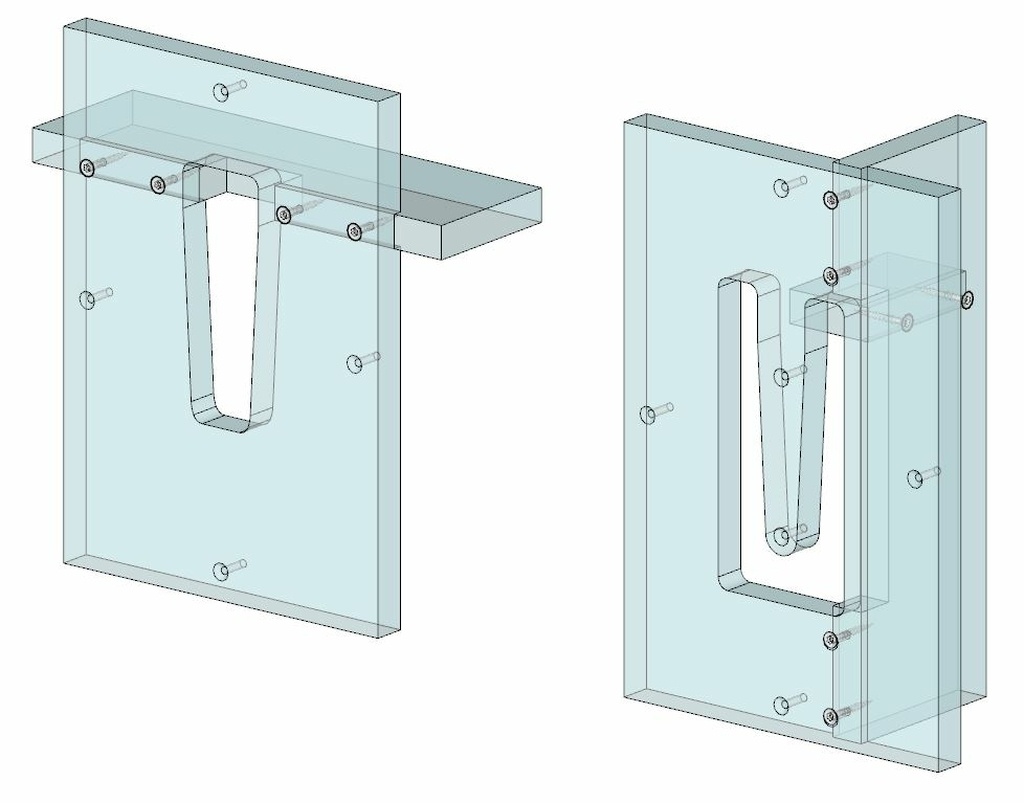

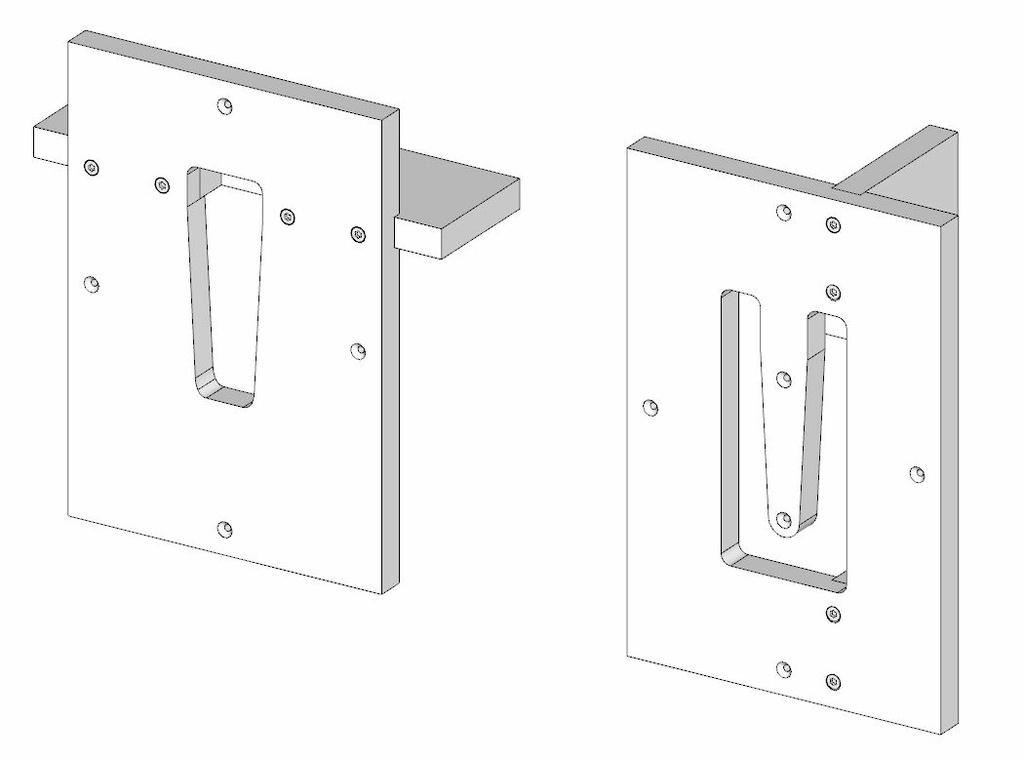

Les gabarits sont dessinés pour être utilisés avec la fraise mentionnée à savoir pour la version 2 fraise de ø19 angle 7° bague de copiage de ø 24
Pour d'autres dimensions il faut repenser les gabarits, un petit plan sur skechup est utile.
Je trouve un decalage de 5,8 mais je suis vraiment pas sur du truc
Bonjour Xavier,
Pouvez vous me donner le decalage que vous avez avec vos parametre que je comprenne la logique svp ?
Bonjour Xavier
Très intéressé par votre gabarit, est-ce que vous avez une autre alternative que sketchup?
comme dxf ou dwg Merci et tres bon boulot!!
Bonne journée!!
Avec SketchUp il est possible d'exporter en DXF mais peut être en version Pro seulement. Il y a peut être aussi moyen de le faire avec SketchUp en ligne, je n'ai pas essayé.
Ok..merci
mariopratte
Le plan est déjà dispo au format dxf > télécharger le plan > le dossier comprend un sketchup et un dxf.
EstOuest Merci!!
EstOuest , quand la question a été posée je n'avais pas encore publié le plan en DXF.
Bonjour,
Je suis intéressé par la V01 (avec fraise à 14°), vous serait-il possible de me confirmer qu'il s'agit du fichier "Gabarits queue d'aronde sur poutre.skp" ?
D'avance merci,
Maxime
Bonjour,
Je confirme c'est bien ce fichier.
Xavier
Bonjour Xavier, auriez vous les références de la fraise ? c'est une queue de 12 ?
918.690.11 ca vous parait être celle ci ?
Bonjour Raphaël
La référence de la fraise : 91819011
C'est celle avec queue de 8
Celle que j'utilise est en queue de 8, le plus important est le diamètre et l'angle et aussi la bague de copiage, c'est un tout.
super merci, je l'ai commandé en 12 pour etre tranquille

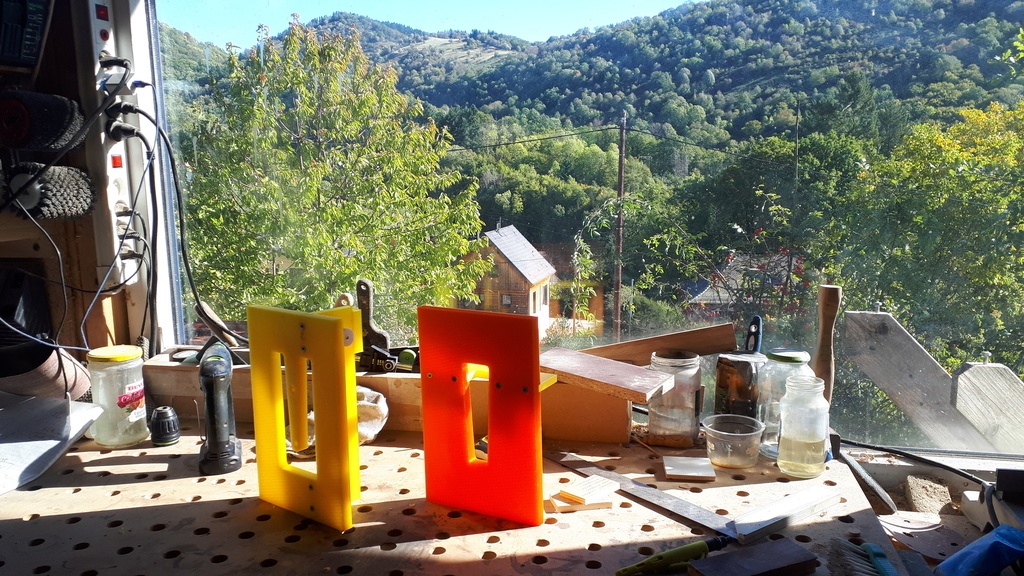

J'ai transformé les dxf en stl afin de pouvoir les imprimer, je vous ferais un retour.
Merci xavier, si quelqu'un veut les stl...
Bonjour Raphael68 , je suis très intéressé par les stl ...
drive.google.c...iew?usp=sharing, drive.google.c...iew?usp=sharing, drive.google.c...iew?usp=sharing, drive.google.c...iew?usp=sharing, drive.google.c...iew?usp=sharing, drive.google.c...iew?usp=sharing
Merci
Pour résumer, il faut utiliser avec ces gabarits une fraise réf 918.190.11 (en queue de 8) ou 918.690.11 (en queue de 12) de diamètre 19, angle 7°, profondeur de passe 22 mm (en plus de l'épaisseur du gabarit) et bague de copiage de 24 mm.
Merci d'avance de me le confirmer.
C'est tout à fait ça, ensuite il faut ajuster le positionnement pour la queue mâle pour que les deux poutres soient au même niveau
Merci.
Et merci encore de ces partages.
Désolé de faire comme Colombo ... mais
les gabarits de Raphael68 font 280 mm de long et je suis limité en 3D à 250 mm.
Il va donc falloir que j'ôte 3 cm de ces gabarits.
Si on considère qu'on les utilise verticalement, selon vous qui les avez pratiqués en situation réelle, vaut-il mieux que j'enlève ces 3 cm en haut, en bas ou moitié en haut moitié en bas pour que cela ne perturbe pas leur utilisation ?
Moitié moitié ou en haut
Merci

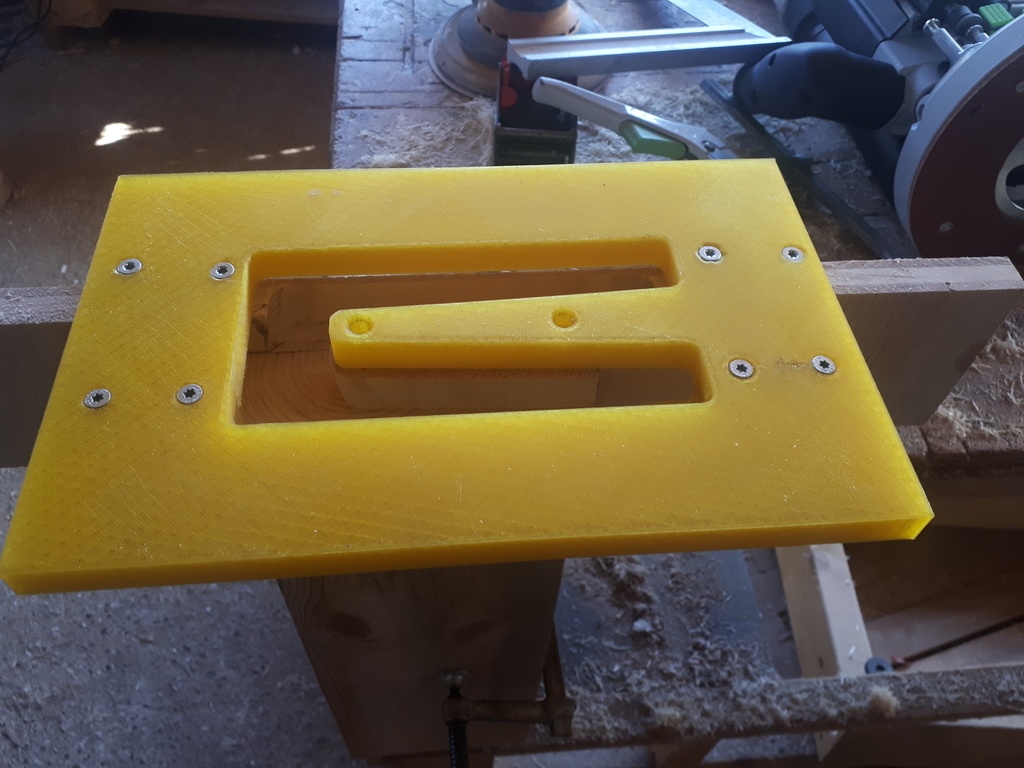

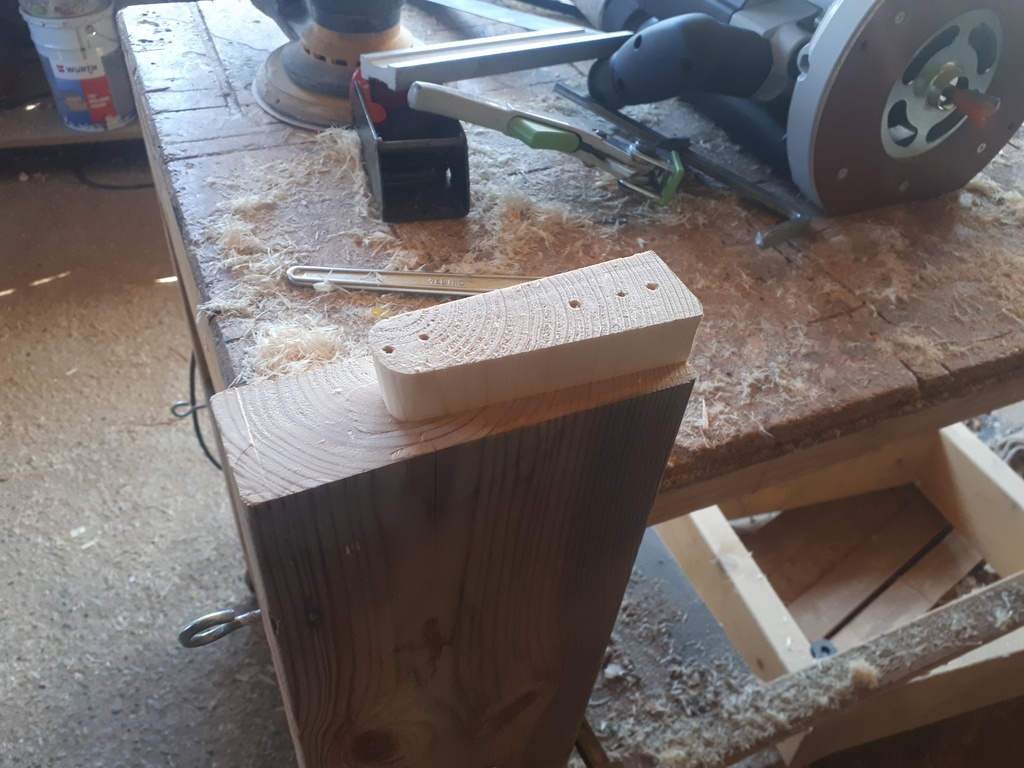

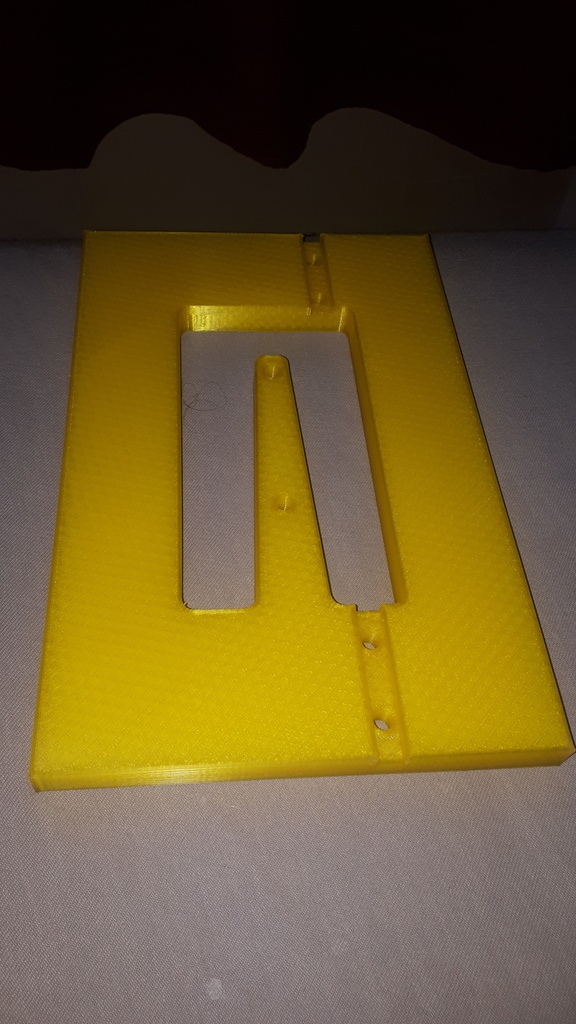

Le gabarit (photo1) male est trop souple( photo2) j'ai rajouté une joue, et un serre joint après c'est Nikel (photo 3)

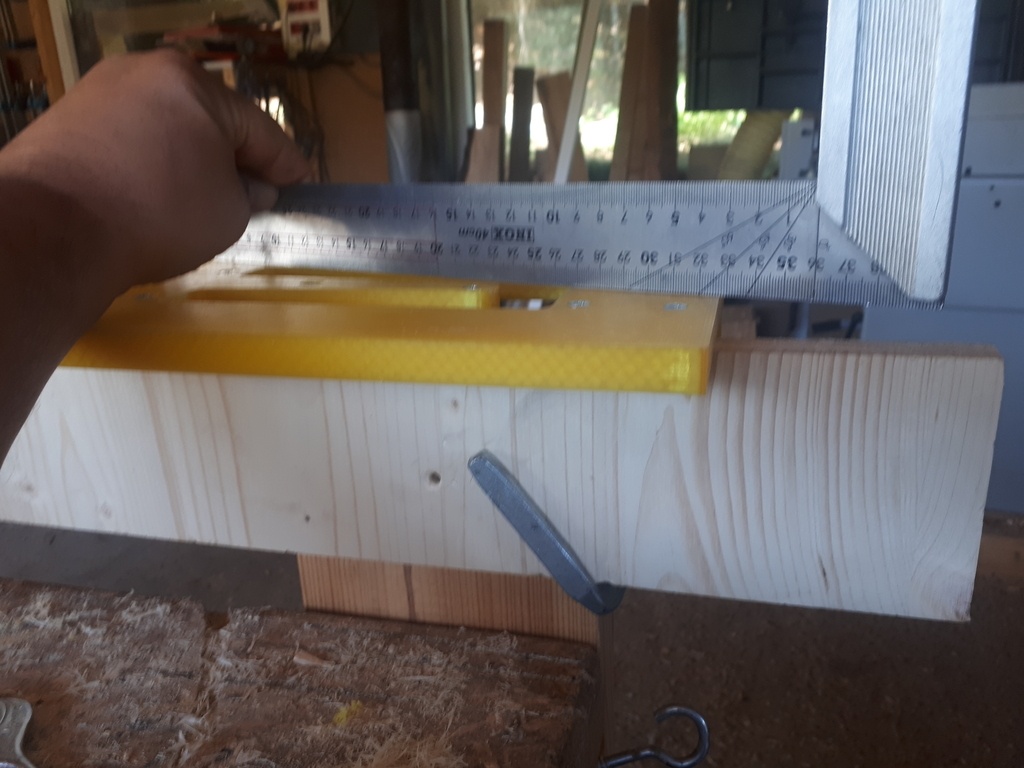

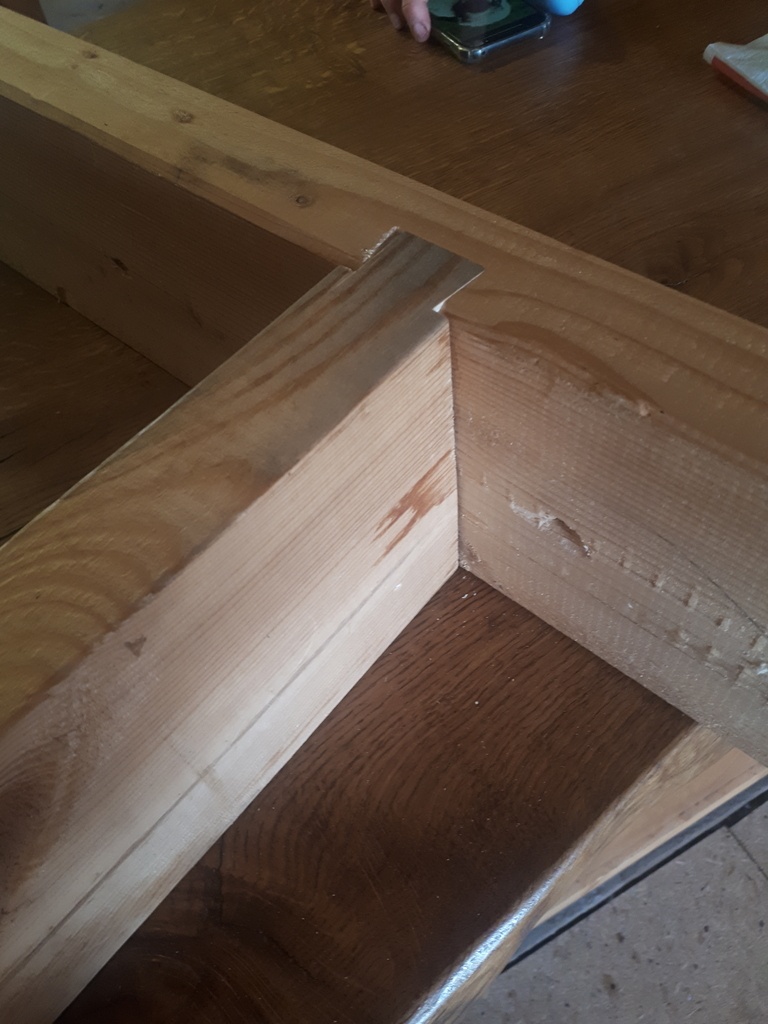

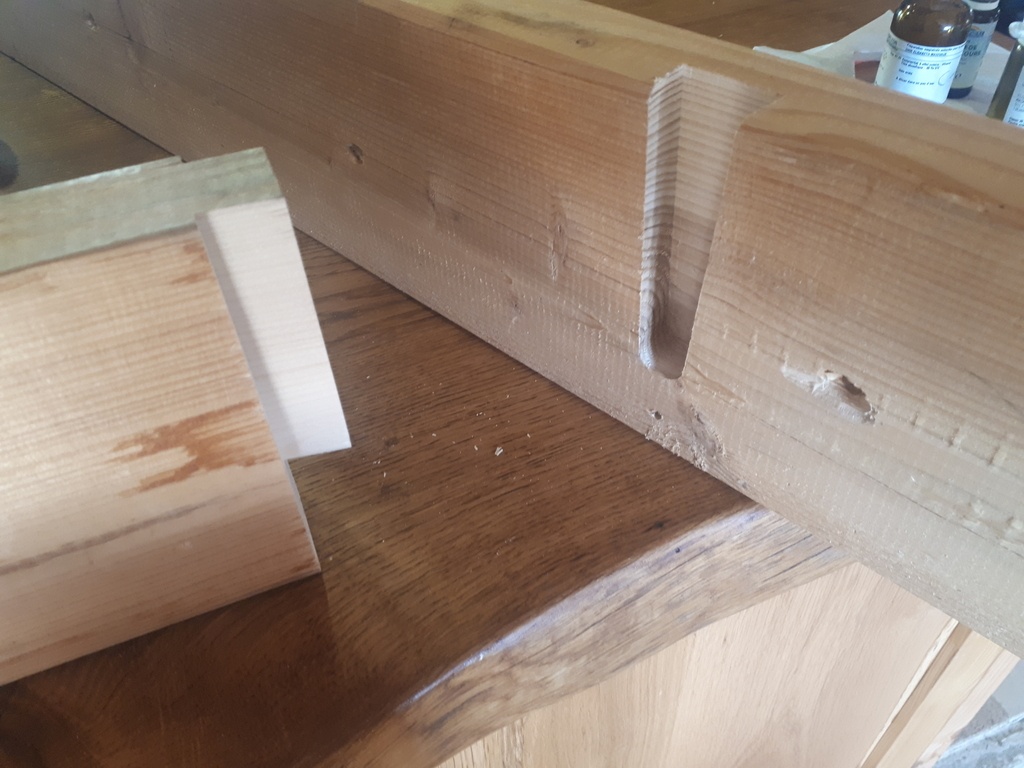

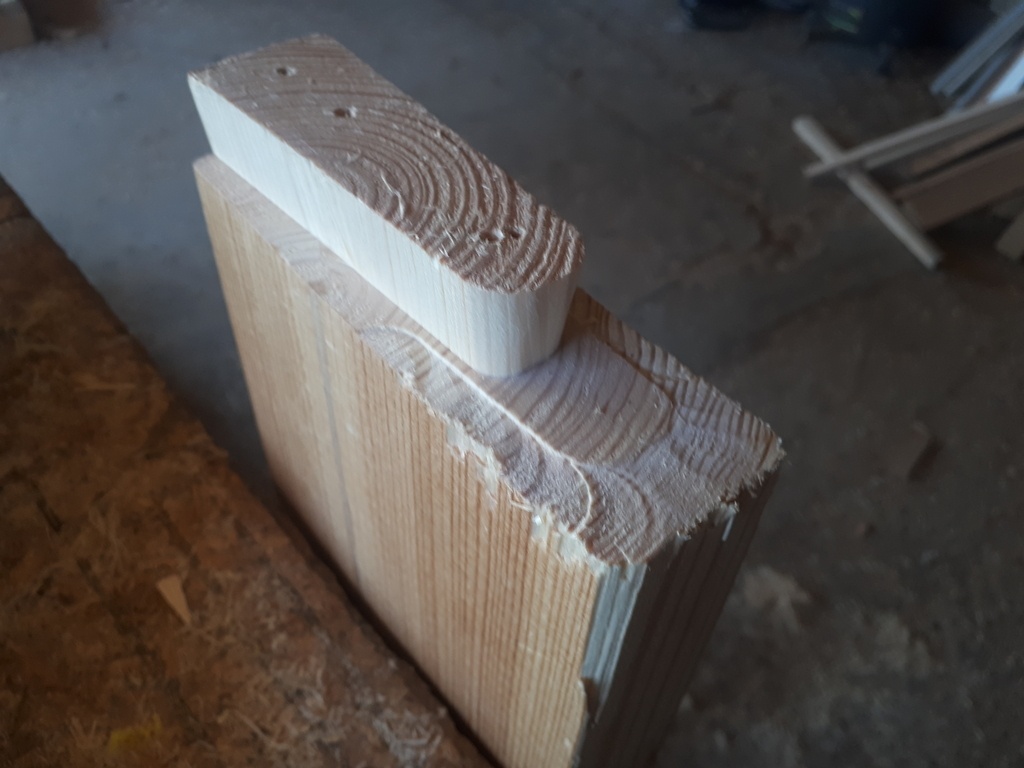

Résultat final réglage de la calle 34mm du haut du gabarit /haut de la calle. Que voulez vous de plus pour 20€ de plastique et 30 de fraise !
On est loins des 1700 € des gabarits commerciaux.
Content que ça te plaise, ce n'est juste que du calcul mathématiques pourtant et un peu de dessin.
Tu calcul ça comment, pas comme un fraisage complémentaire ?
Bonjour à tous,
Avant toutes choses un grand merci pour cette contribution!
Je suis ce fil depuis un petit moment et je suis très intéressé.
Me voilà parti pour la conception fabrication et essais.
J'ai imprimé les plans, et je vais commencer en méthode "traditionnelle", cad en collant les gabarits et en les façonnant à la main/défonceuse. Eventuellement ça pourrait m'intéresser d'avoir des gabarits usinés plus "précis". A voir si je les fais découper, dans un top plastique ou aluminium...Des avis?
Je n'ai pas d'imprimantes 3d, c'est surement plus économique à la fabrication... Y'a-t-il quelqu'un qui serait à même d'imprimer ces gabarits (moyennant service bien sûr...)?
Quelles sont les dimensions idéales des chevrons/poutres) pour ces gabarits ? Si je veux travailler avec de la plus petite section, est-ce que je peux utiliser ces gabarits en ajustant la hauteur ?
Je suis en train de concevoir une estrade (4mx2m50)avec lit roulant escamoté, et j'aurais bien essayé sur cette structure. Je planifie de travailler avec des ~50x75. J'ai commencé à gribouiller les gabarits pour les adapter à mes sections, je vais essayer... Sur quelles sections avez vous travaillez pour la plupart ?
En vous remerciant BEAUCOUP d'avance!
Une belle continuation à vous toustes!! ;)
si tu habites pas loin d’Annecy, je peux te les usiner sur CN
Bonjour,
Pour ma part j'ai une fraise de 19 mm 14° et le roulement à bille fait 19 mm.
Y a t-il un des gabarit présentés que je peux utiliser ?
Merci pour vos partages. Je vois que certains sont aussi bon boiseux que designers...
Bonjour, la réponse est non car la forme est définie avec une bague de copiage de ø24, avec le roulement de ø19 ça ne sera pas bon, il faut refaire les calculs et le tracé.
Le plus simple est que tu remplaces ton roulement de ø19 par un de ø24.
Roulement ø8x24x7
