Bloc taraudé M6

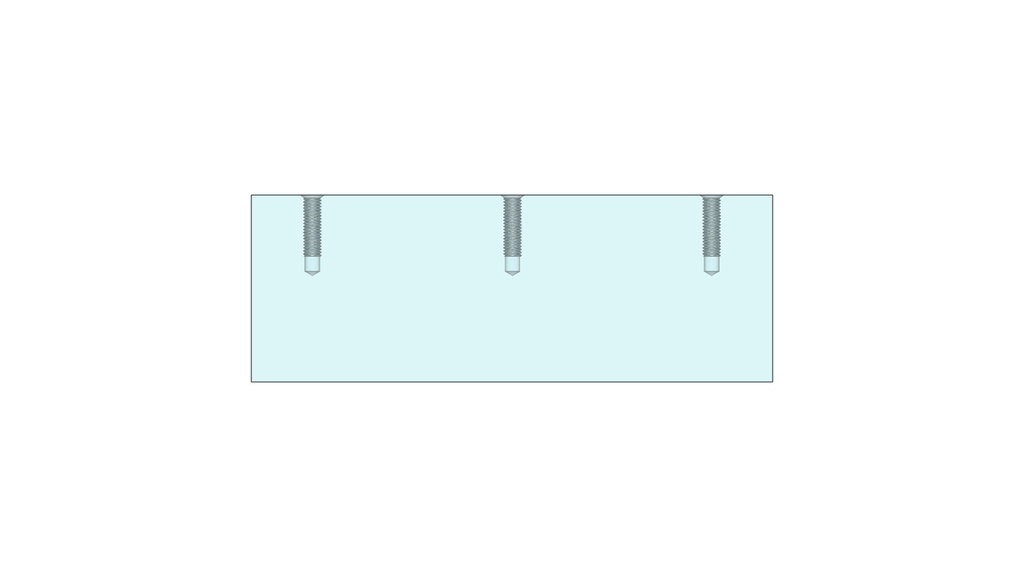

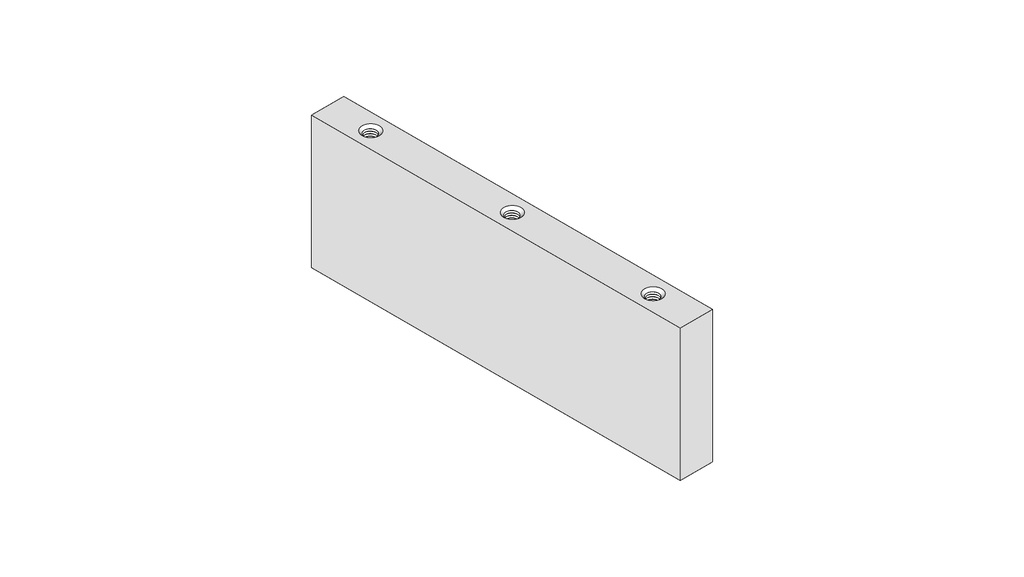

Pour continuer la série de mécanique, (n'en déplaise à certain), exemple de représentation de filetage M6 dans un bloc.

La méthode d'utilisation :

1/ créer la pièce
2/ dessiner un cercle de rayon 4
3/ effacer la surface de ce cercle
4/ ajouter le composant filetage en lieu et place.
5/ créer le composant avec le filetage inséré.

La fonction découpe de l'ouverture ne fonctionne pas, je ne sais pas pourquoi.
