Fichier freecad pour bague à copier BOSCH


Bonjour,

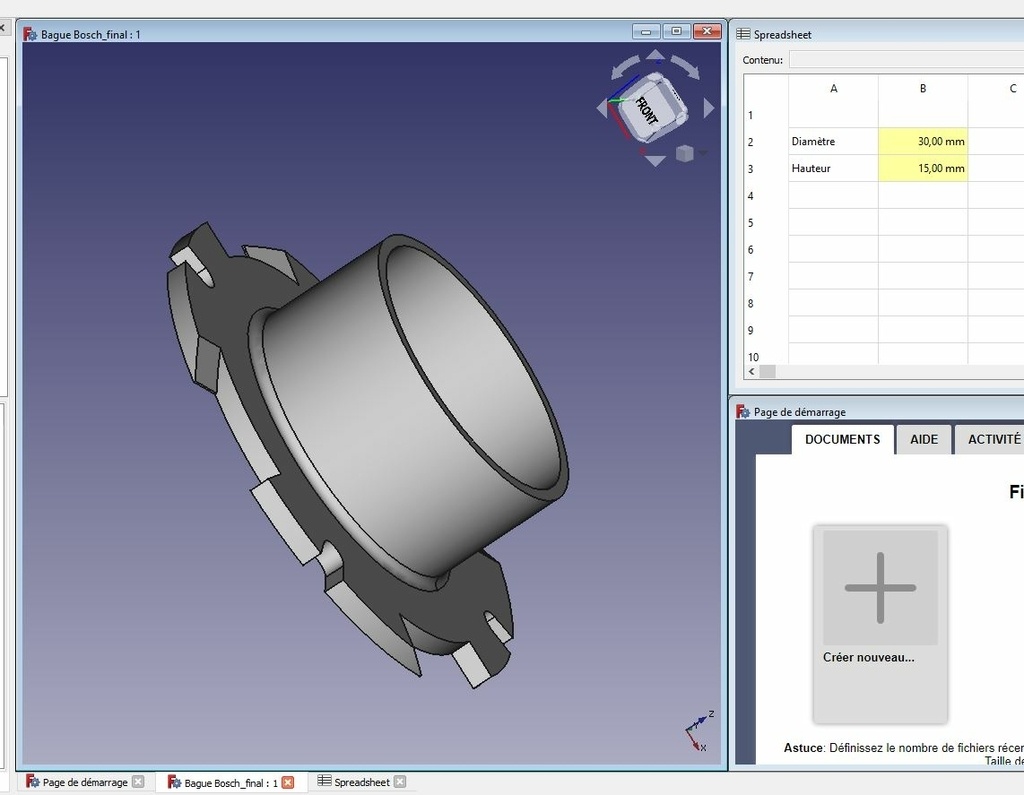

Pour les utilisateurs de freecad et les possesseurs d’une imprimante 3D, je vous propose le fichier paramétrique pour des bagues BOSCH. En modifiant la valeur du diamètre dans la feuille de calcul jointe (spreadsheet), le modèle se met à jour.

La qualité obtenue est correcte : pas de jeu sur la fixation et le diamètre après impression est juste à qq centièmes près.

En espérant que cela vous soit utile.

Bons copeaux.

Bert

EDIT : j'ai repris complètement le modèle et mdifié avec les conseils de PapyAlain : diamètre et hauteur paramétrables

PS : réalisé avec la version 0.19 de freecad

Mis à jour

Discussions

Bert63122 a publié le plan "Fichier freecad pour bague à copier BOSCH".
il y a 10 jours
Ara
( Modifié )

Merci pour cette publication.

Après, pour ceux qui n'ont pas d'imprimante 3D, si une bonne âme veut s'y coller (contre juste rétribution, bien sûr)...

Bert63122

Bien sûr... si ça peut rendre service. Mais le mieux serait de trouver quelqu'un près de chez soi car il y aura plus cher d'envoi que de matière. Pour les clermontois, n'hésitez pas à me faire signe! 👍

Ara

Bah... Ça ne me dérange pas de payer les frais d'envoi + de matière + le temps passé (ça amortit un peu ta machine !).

Si un de ces jours tu fais un lot avec un peu toutes les tailles, fais-moi signe ! Je n'ai que celle qui est livrée avec, diamètre 17 je crois.

Merci !

Melchior
( Modifié )

Bonjour,

J'imagine que tu as fait l'impression 3D en plastique (parce que les imprimantes 3D métal chez les particulier ça ne cours par les rues...).

Du coup j'ai un question: est-ce que ça marche aussi bien que les bagues métal? Pas de risque d’usure trop importante avec le frottement?

Bert63122

Bonjour Melchior,
Voilà une bien bonne question que je ne me suis pas posé... 😕
L'ABS est un plastique plutôt rigide et assez résistant me semble-t-il au regard d'autres impressions que j'ai pu réalisées. J'ai eu des fissures sur des contraintes fortes qui n'ont rien à voir avec une prise d'appui de défonceuse.
L'usure et la déformation pourraient probablement être des points de vigilance sur un usage intensif. C'est certain que ce genre d'alternative s'adresse plus à des amateurs (voire des bricoleurs comme moi😁) qui n'ont pas un usage trop éprouvant pour les bagues.
Pour le moment, je n'ai pas encore utilisé les bagues que j'ai réalisées, donc je n'ai pas de retour d'expérience. Mais je ne manquerai pas de le faire dès que je les aurai étrennées.
Merci Melchior pour ce questionnement.
Bert

PapyAlain

Pour utiliser des bagues de ce type depuis pas mal de temps (utilisation occasionnelle type "bricoleur à la retraite"), je peux assurer que c'est suffisamment résistant, et pour le prix que ça coûte à refaire en cas d'usure, largement rentable par rapport aux bagues d'origine vendues à prix d'or ;) ... une bague d'origine est vendue quasiment au prix d'un bobine de fil de 750g !

L'Ecorce du Sycomore

PapyAlain Je connaissais le franc et l'ancien franc mais pas la bobine de fil de 750g comme mesure étalon! 😅

Melchior

Bert63122 en effet, pour de l'occasionnel ce peut le faire. Je me posais cette question car j'ai l'intension de réaliser une série de queue droite à la défonceuse avec gabarit nécessitant des bagues. Ça serait dommage que ça casse en plein milieu...

PapyAlain
( Modifié )

Pas mal, juste trois suggestions pour avoir fait le même exercice il y a quelques temps :

  • la pente du chanfrein de verrouillage me semble un peu raide
  • rendre également la hauteur de bague paramétrable
  • renforcer la base de la bague sur la hauteur dans la machine

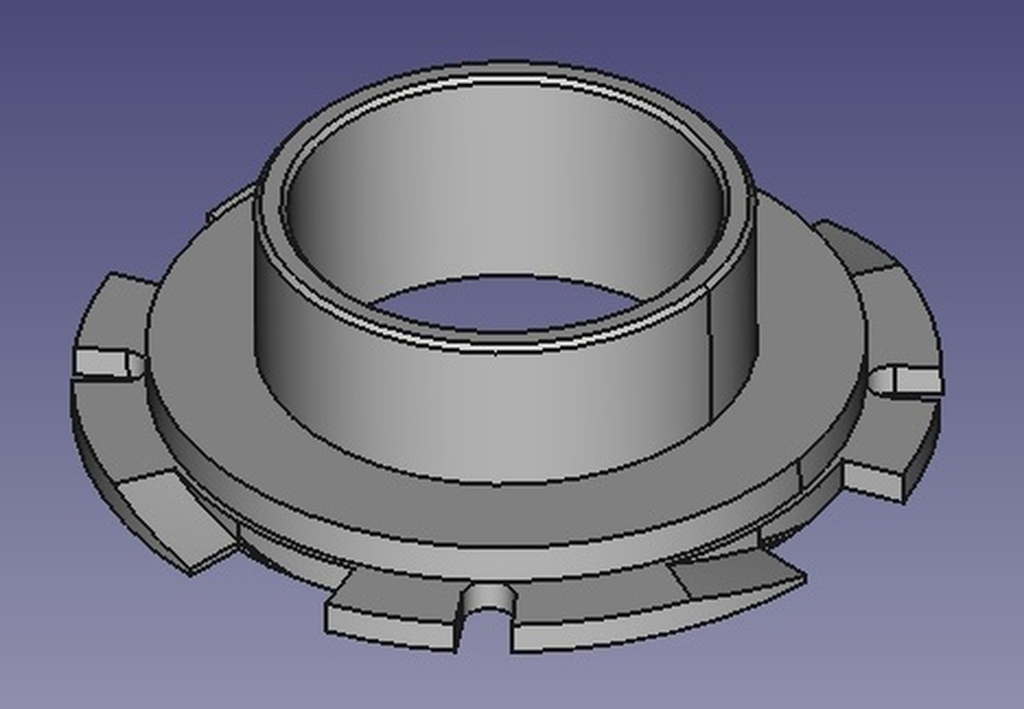

    (exemple avec ma version représentation jointe) ;)
Bert63122

Bonjour PapyAlain
Merci pour tes remarques et suggestions.
Je vais essayer d'intégrer ces modifications.
Pour la pente du chanfrein, c'est juste un guide pour que le mécanisme s'enclenche correctement. Il est possible que ce ne soit pas exactement la pente du modèle métal d'origine. Mais je n'ai pas constaté de difficulté particulière quand je positionne les bagues.
Bert

PapyAlain

L'important c'est que ça marche ! à bientôt pour la v2 !

L'Ecorce du Sycomore
( Modifié )

Pas bête! Merci du partage.
Y a pu qu'a trouver une imprimante!

Au passage, elles sont compatible bosch bleu?

PapyAlain

Sur une Bosch Bleu il faut un adaptateur de bague de copiage qui permet de monter les bagues "standard" Bosch non ?

L'Ecorce du Sycomore

PapyAlain C'est possible, mais je crois que je l'ai.
Le modèle du freecad est celui-ci ? Si c'est le cas, j'ai la 17 et la 30 donc ça passe.

Bert63122

L'Ecorce du Sycomore Oui c'est ce modèle.

Mike0411

Bonjour
Je suis en Ile de France et je possède une imprimante 3D.
Je propose régulièrement des impressions aux boiseux qui en ont besoin ici et sur d'autres groupes. Souvent ce sont des besoins d'adaptateur d'aspiration car dans ce domaine les fabricants d'electroportatifs s'éclatent à être tous différents 😂
Comme dit plus haut les frais d'envoi sont souvent plus chers que la pièce mais on est en effet loin du prix de la pièce métallique.
D'après moi il serait judicieux d'en commander 2 dans le même envoi pour l'éventuelle usure évoquée plus haut.
N'hésitez pas a me soliciter si besoin. 😉

cdtx
( Modifié )

Excellent merci !
Je voudrais essayer un fraisage d'inclusion mais ça m’embête d'acheter 2 bagues.
Je reviendrai avec un verdict :-)

L'Ecorce du Sycomore

Je me fais un peu de la pub (pour du partage!!) mais Une seule suffit si tu as la fraise qui va bien! ^^
