Boris Beaulant

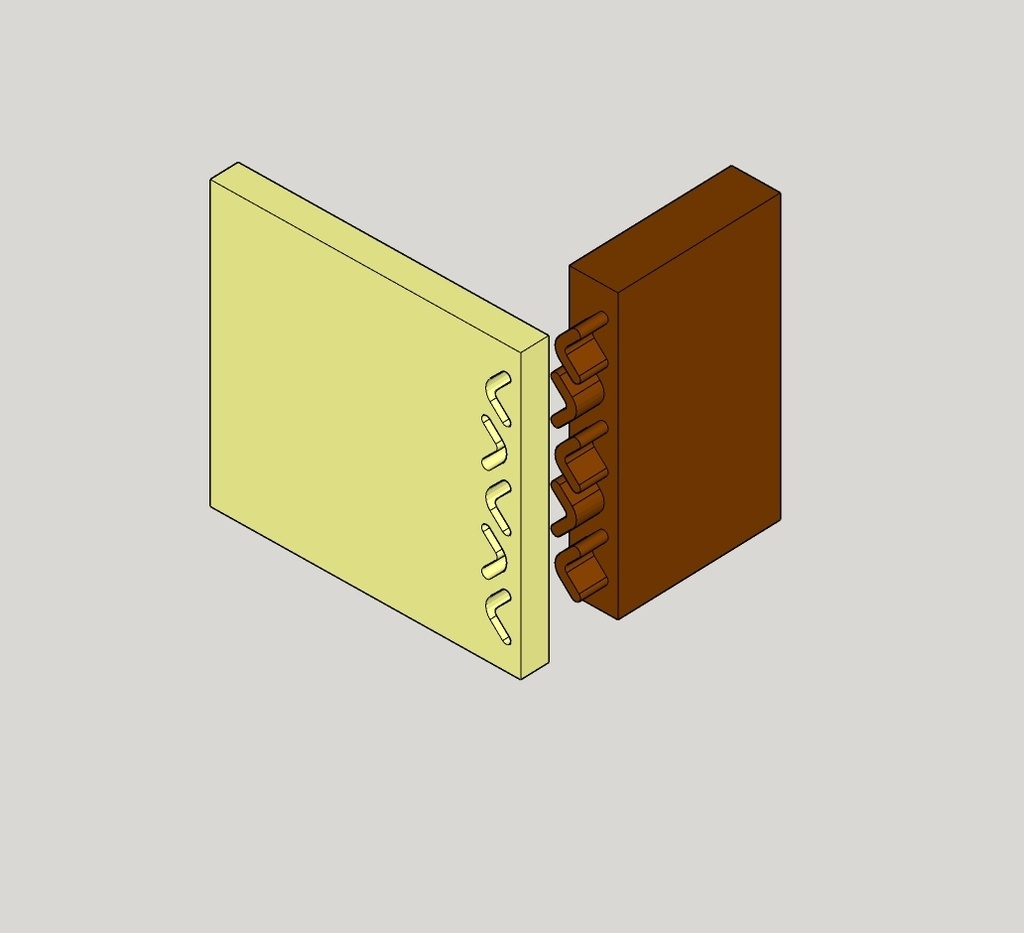

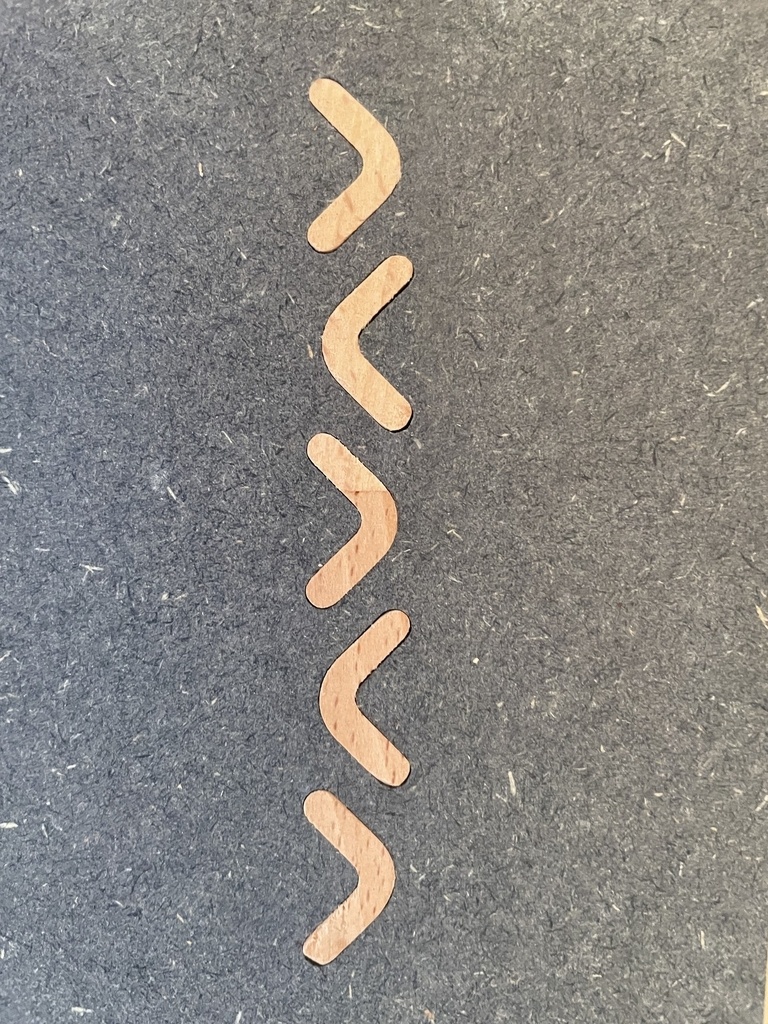

Assemblage VAVAV

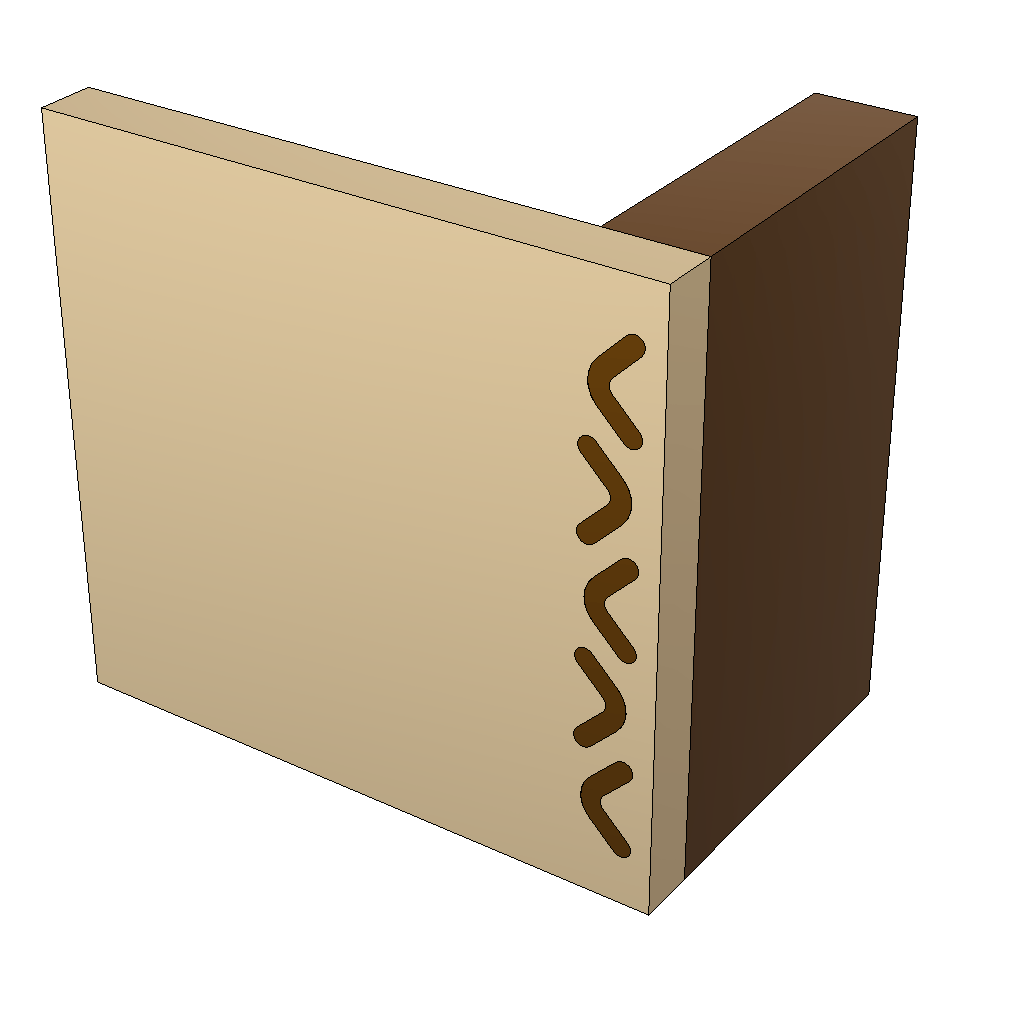

Modélisation Fusion 360 et SketchUp avec export SVG pour un assemblage qui peut être entre autre réalisé à la Shaper Origin.

Inspiration : Mohsen Rezaei

Section de la pièce foncée : 120 x 20 mm

Attention à la profondeur sur la pièce de 12mm d'épaisseur. La fraise de 3mm de diamètre vendue avec la Shaper ne permet un usinage propre que de 10mm. A 12, ça va un peu plus loin sur la queue et ça va gratter le haut de l'usinage.

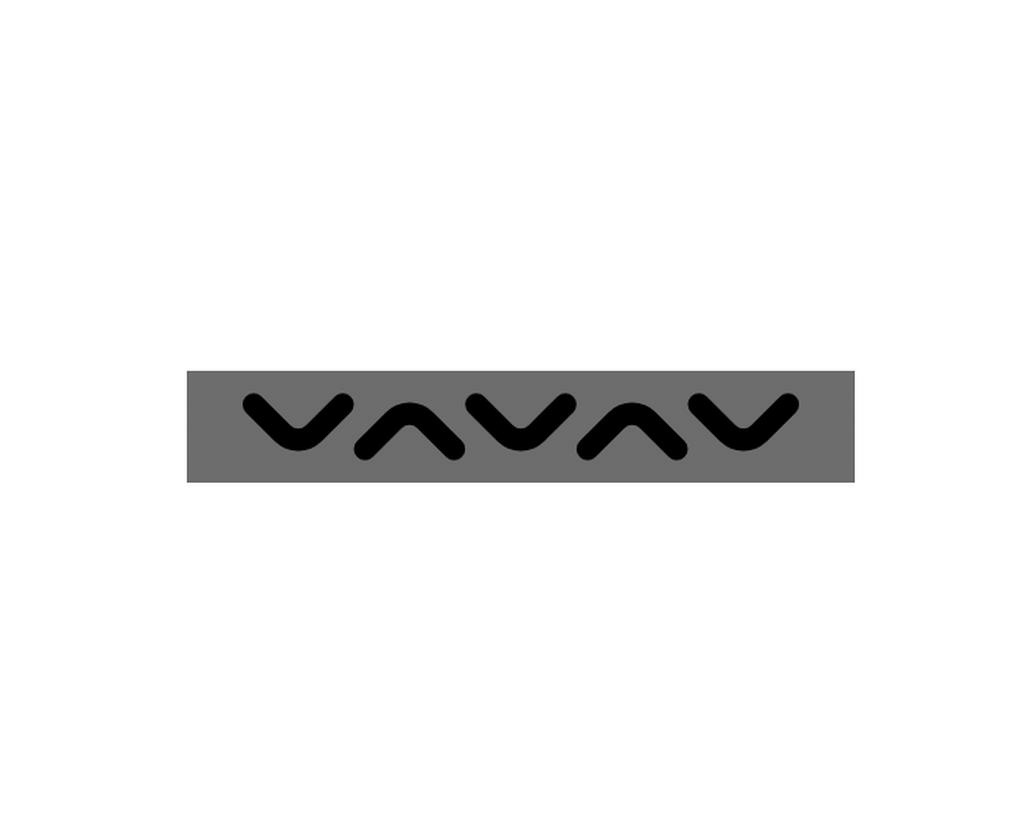

💡 Le SVG est également disponible directement mon ShaperHub.

Mis à jour

Publications associées


Discussions

Boris Beaulant  a publié le plan "Assemblage VAVAV".
il y a 9 jours
Simon Ménard
( Modifié )

Tellement magique la machine que t'as 😍
Il est où le trait du A dans ton assemblage VAVAV ? 😆

Boris Beaulant

Il est dans l'imaginaire :P

Simon Ménard

hAhAhAhA

Laurent Toulemonde

J'adore bravo, je vais l'essayer avec ma SO ;-) Thanks pour le partage.

Laurent Toulemonde
( Modifié )

Boris Beaulant, en analysant votre fichier Fusion, je me demande pourquoi avez-vous besoin de faire ces points de projections sur l'esquisse 2 ?

Cordialement
Laurent

Boris Beaulant
( Modifié )

Arf, je ne suis pas certain que mon fichier Fusion soit un modèle de réussite. J'avoue que je ne l'utilise pas assez pour avoir les bon réflexes.
Tout n'est donc pas forcément le résultat d'une réflexion poussée ... hihi

Mon esquisse 2 était une tentative pour faire le côté. Elle ne serre pas finalement.

Laurent Toulemonde

Boris Beaulant ok merci pour votre réponse. en tout cas le rendu est vraiment top, et côté assemblage, est-il aussi costaud qu'un assemblage en queue d'arronde, je ne sais pas ;-)

Boris Beaulant
( Modifié )

Laurent Toulemonde je viens de modifier le fichier fusion, sinon :)

et côté assemblage, est-il aussi costaud qu'un assemblage en queue d'aronde, je ne sais pas ;-)

Ce qui est certain c'est que ça ne verrouille pas les bois dans les deux directions. Mais à la différence des queues d'arondes, les fibres sont entières dans la queue. Je pense qu'en traction perpendiculaire aux queues cet assemblage se défend bien.

delphinevarrel
( Modifié )

Vraiment très chouette comme résultat. Bravo et merci pour le partage du fichier
Petite astuce quand tu as du scotch double face merdique: appliquer du scotch de peintre en premier lieu sur ton support ainsi que sur ta pièce à usiner et enfin mettre ton double face qui du coup restera collé au scotch de peintre qui lui s’enlèvera aisément.
Je sais pas si j’ai été très clair. Voilà 😊

Boris Beaulant

Merci pour l’astuce !
