Hondibois

Projet etablie

par Hondibois

bonjour

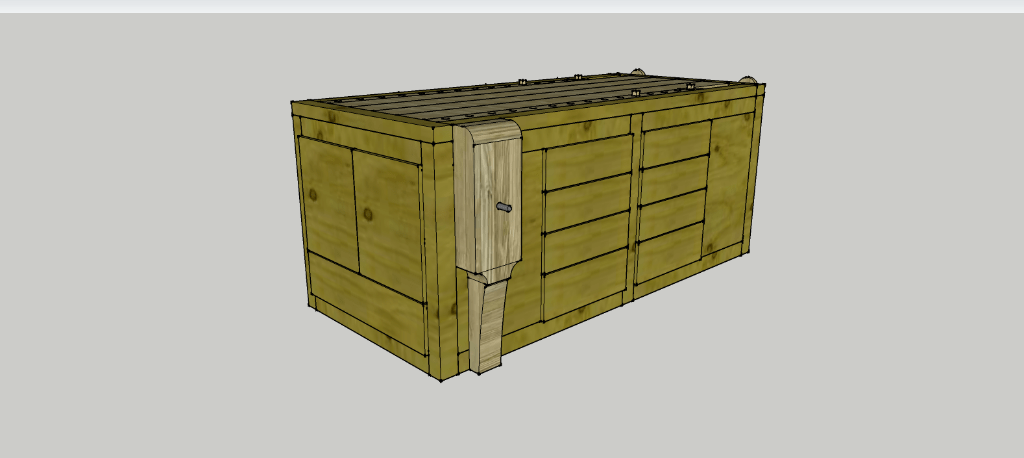

je vous présente mon projet pour mon futur établie , auquel celui de vasavoirkikela ma beaucoup inspirer ;surtout pour le plateau qui est ci je ne m'abuse identique aux sien :) .celui ci doit posséder le maximum de rangement car il est prévue d’être installez dans mon garage qui n'excède pas les 18 m2

j'aimerais que vous me dite ce que vous e pensez en générale ci vous avez des conseille a me donner n'hésitez pas et soyer pas trop méchant je suis débutant avec sketchup et ne le maîtrise pas encore très bien

ce plan est grossier est n'est pas dans le détaille il est juste la pour me permettre d'avoir une idée sur son futur .

merci a vasavoirkikela pour les détails qu'il a pue me fournir :)

Mis à jour

Contenus associés

On en parle ici

vasavoirkikela

pas mal du tout effectivement si on fait verticalement 1/4 de tour avec ton établi... il me ressemble comme 2 gouttes d eau ... 😄 ...
1° pourquoi ne pas faire dépasser le plateau des rangements ,ça te permettrait des serrages supplémentaires ...il faudra placer les pieds en dehors des presses évidement ... 😉...
2° à moins d'en faire des factices ,les rangements empêcheront d'utiliser les trous ou les presse de ton établi il vaudrait mieux laisser un vingtaine de centimètres libre sous ton plateau ...😉 ...
3° les presses en elles même ne sont pas totalement utilisable puisque ta tige filetée les traversent ...😉 ...
4° d ici quelques semaines tu va nous faire des vidéos de tes réalisations...😉... alors pourquoi ne pas surélever un peu tes rangements afin de faire les poussières sous l établi avant la publication ...😉 ...
5° quel genre d'assemblages tu va réaliser ? et qu as tu comme outillage pour le réaliser ??
ceci n'est qu un avis personnel ... ça fait juste avancer le smilblick ...😉...

Hondibois

bonjour

vasavoirkikela pour répondre a plusieurs de tes question ,j'avais également pensez a faire dépassez le plateaux mes les presse me l’empêche ou sinon je perdrais en volume de rangement ce qui ne me convient pas dans un premier temps vue l'espace réduit de mon atelier

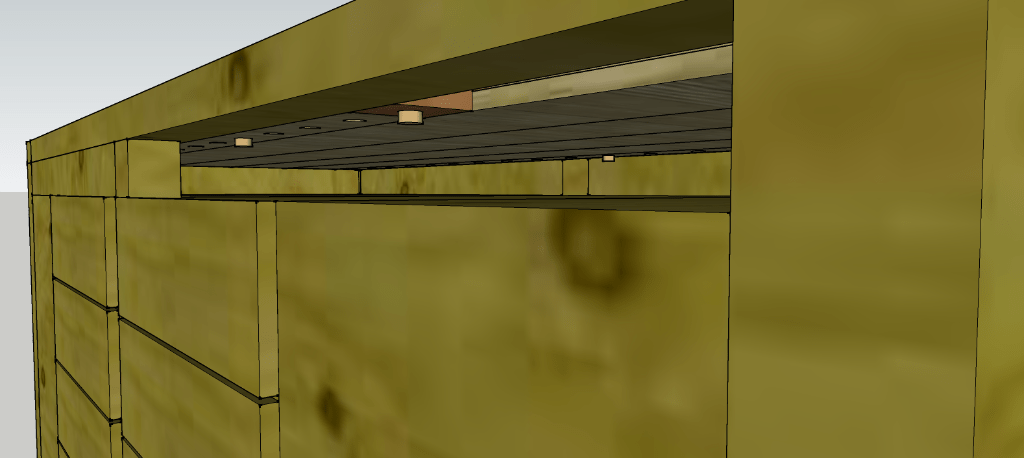

pour ce qui est de l'utilisation des trous pour les presse j'ai une hauteur d'encastrement maximum de 125 mm ; d’après ce que j'ai pue constater les taquer de blocage sont pas énorme . ( volontiers que tu me montre ton système de taquer que tu utilise :) )

pour ce qui concerne la tige fileter des presse j'ai voulue faire un système de visse sans fin pour éviter que la tige fileter sorte entièrement de l’établie quand la presse est en position zéros comme précisez plus haut tous est fait pur mon espace réduit :)

en revanche ou faut que je cogite pour le système de taquet pour celle ci vue que la profondeur est diminuer je ne dispose que 14 mm d'encastrement c'est sur point la que j'ai le plus besoin de conseille

celui ci est prévue pour être monter sur roue qui va le surélever et le rendre mobile pour le nettoyage . je ne sais pas ci tu a détailler le plan mais ci c'est le cas tu a pue constater que les placard sont enfaîte des caisson encastré sur la structure même

pour l'assemblage final je me tâte encore ci j'opte pour des assemblage en L je ne sais comment celui ci s'appelle désoler ou par tenon mortaise

voilou

ci tu veux bien m’éclairer sur le système que tu dispose pour tes presse j'en serais ravie :)

Hondibois

j'oublier de te demander une de mes interrogation tu me disaient que des tige fileté espacer de 50 cm traverser le plateau de par en par pour permettre le serrage ,
comment celle ci sont il intégré aux niveaux de tes presse ?

vasavoirkikela

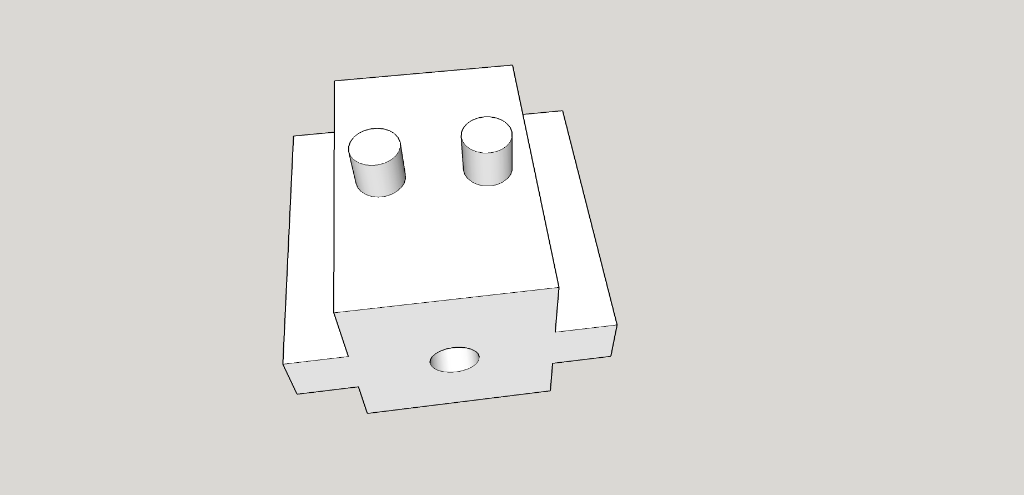

pour mes taquets un simple profil rond en bois dia 20 & 50mm de haut me suffit , alésés au plus juste çà tient dans l’établi .... un rond plein ou un tube peut faire l affaire après faut faire gaffe au rabot ou autre outils bois si tu tapes dedans ... 😉 ...
j ai créé un plan pour le faire évoluer au fur et a mesure de tes questions ...
😉 ...

vasavoirkikela

😄juste une idée pour faire avancer le schimilimischimliblick ... pas facile a dire comme nom 😒

Hondibois

C'est quoi je pensaient 😊

Hondibois

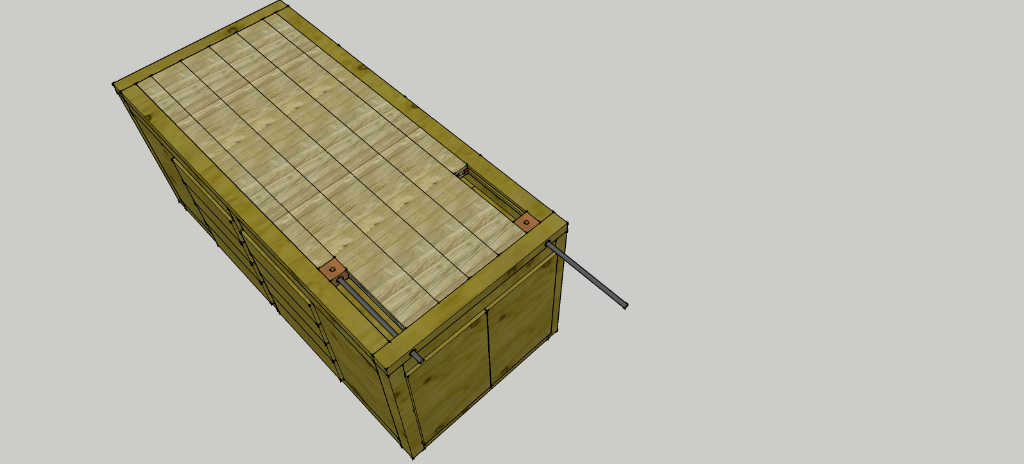

voila le plan a été mis a jour avec l'abandon de la visse sans fin :)

Hondibois

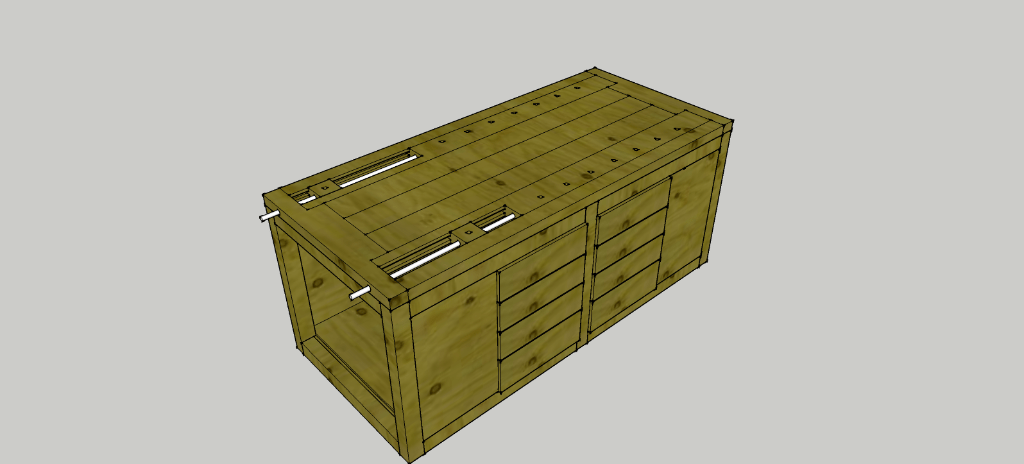

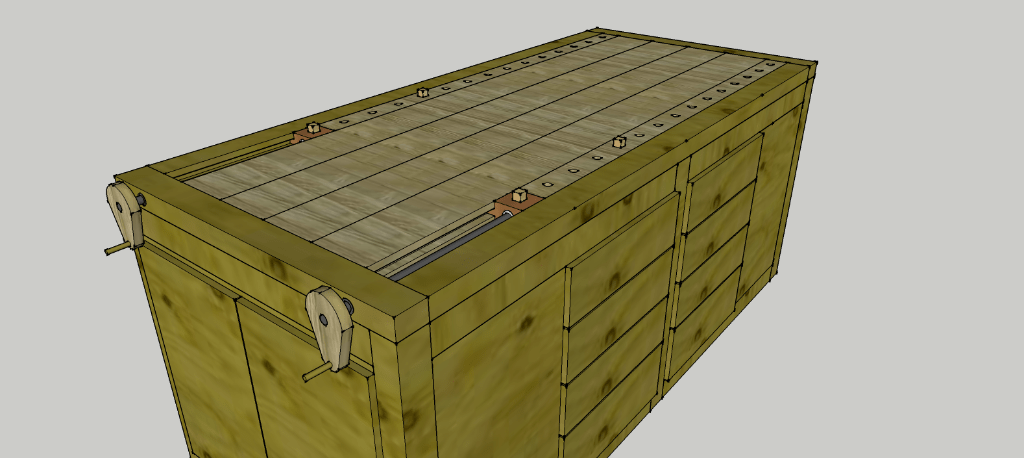

encore une amélioration autant que je le conçoivent complet

vasavoirkikela

ben forcément ... 😉 ... autant être complet

Hondibois

😝👍

Hondibois

je demande votre avis l'etaux de menuisier est 'il vraiment indispensable ?

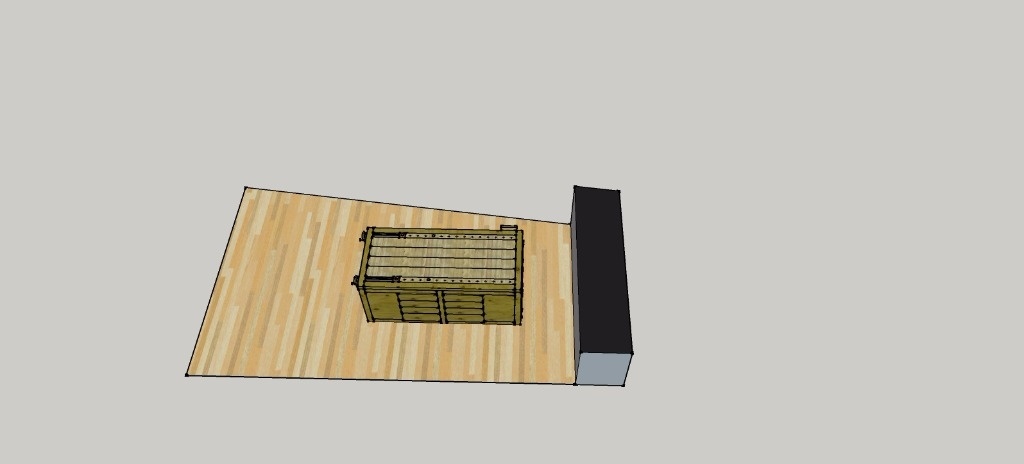

je vous explique mon espace est vraiment réduit et je veux une table de défonçage pour ma défonceuse et je souhaiterais lui réserve une place sur cette établie car sinon je risque d’être a cours d'espace pour ma prochaine scie sur table et scie a ruban et peut être dans le futur un tour a bois je vous joint une capture ou j'ai mis en situation cette établie pour vous rendre compte du ci peut de place que je dispose

vasavoirkikela

bonjour,que dirais tu d' une table pour défonceuse amovible que tu serrerais dans ta presse de menuisier ? ... 😉 ...

Hondibois

Bonjour vasavoirkikela

J'ai enfin trouver j'ai persévérer jusqu'à 1 h 30 du matin mes je suis parvenue à optimisé mon espace réduit 😊 j'ai abandonner certain projet pour permettre à d'autre plus important de prendre place 😃

Hondibois

bonjour a tous

bientôt le démarrage de ce produit va commencé je devrais avoir mes bastaing courant de la semaine prochaine :) de nombreuse heure de travaille en vue mes j'ai hâtes

paps

Bonjour,
Sous ubuntu, et sans licence windows, la version max de Sketchup est 2014. Serait il possible de diffuser les différents formats de fichier?

Bonne journée à tous.

Hondibois

bonjour paps ,

je ne suis pas contre mes comment doit je procéder ?

paps

Bonjour Hondibois,

Je pense que la réponse est ici :partage de fichiers entre versions, mais dans la langue de Shakespeare.

Hondibois

bonjour paps ,

un fichier 014 a été ajouté . merci pour l'info je ne savais pas que je pouvais choisir la version d'ouverture ;)

paps

Bonsoir Hondibois,

On m'avait dit que la version 2014 fonctionnait sous Ubuntu 14, Mais ça marche pas. Peut tu me faire la version 8 du fichier? car cette version est fonctionnelle sous Ubuntu.
Merci par avance.

Hondibois

bonjour paps ,

la version 8 est en ligne sont l'intitulé etablie08

paps

Bonsoir Hondibois,

Merci pour tout.

Hondibois

pas de quoi ce fut avec plaisir paps

( dsl de ma réponse tardive )

paps

pas de contrefil, te fais pas de copeaux.... d'aubier
