vasavoirkikela

Un établi pour Hondibois

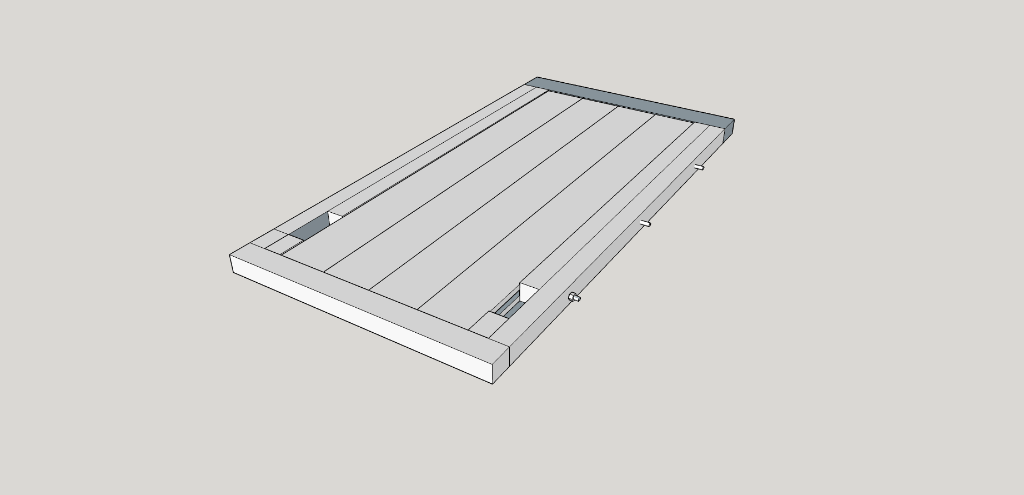

@ Hondibois je te fais un plan pour le faire evoluer au fur et a mesure de tes questions ... -) ...

Mis à jour

Publications associées


Discussions

Hondibois
( Modifié )

merci je vais détailler celui ci

vasavoirkikela
( Modifié )

les cotes ne sont tout à fait exactes ...😉 ...

Hondibois
( Modifié )

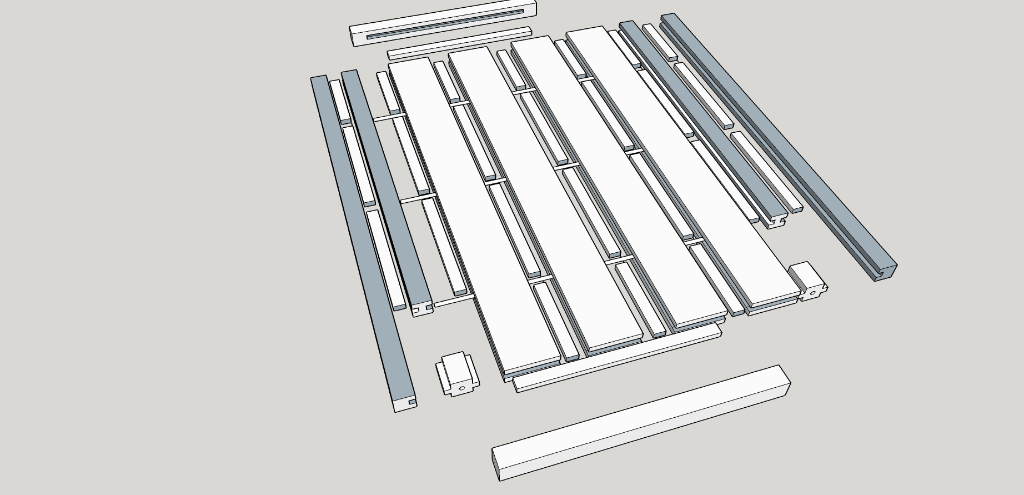

oui mes déjà cela me montre comment le plateau est assemblée je n'aurais pas pensé a cette méthode

Hondibois
( Modifié )

bonsoir

j'ai une petite interrogation qui me trotte depuis ce matin et que je n'arrive pas résoudre. ne possédant pas de toupie et simplement d'une petite défonceuse comment puis je procéder a ce rainurage dans les bastaing sachant que j'aimerais qu'il fasse 20*20 de section ?

j'ai peur que ma défonceuse n'encaisse pas une telle charge de travaille qui est basique mes énorme pour celle ci 😒

vasavoirkikela
( Modifié )

bonsoir Cedric

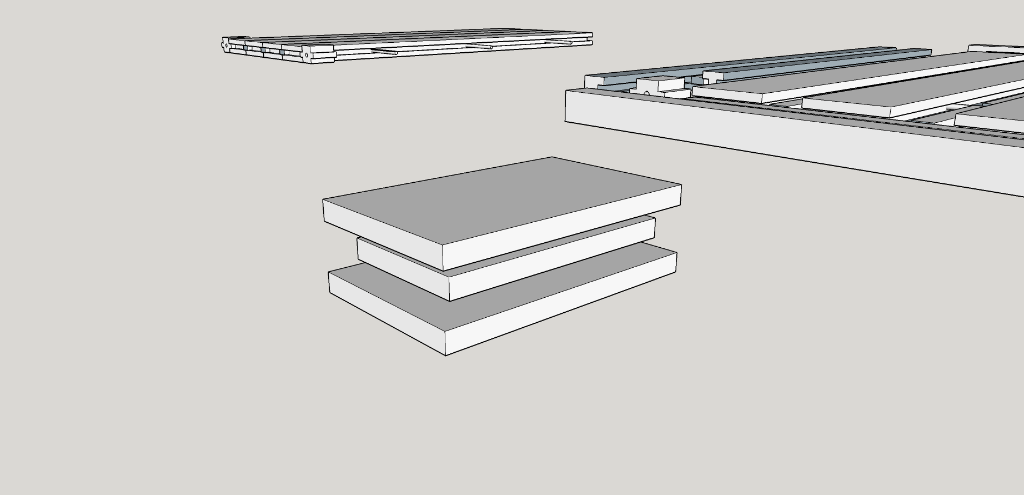

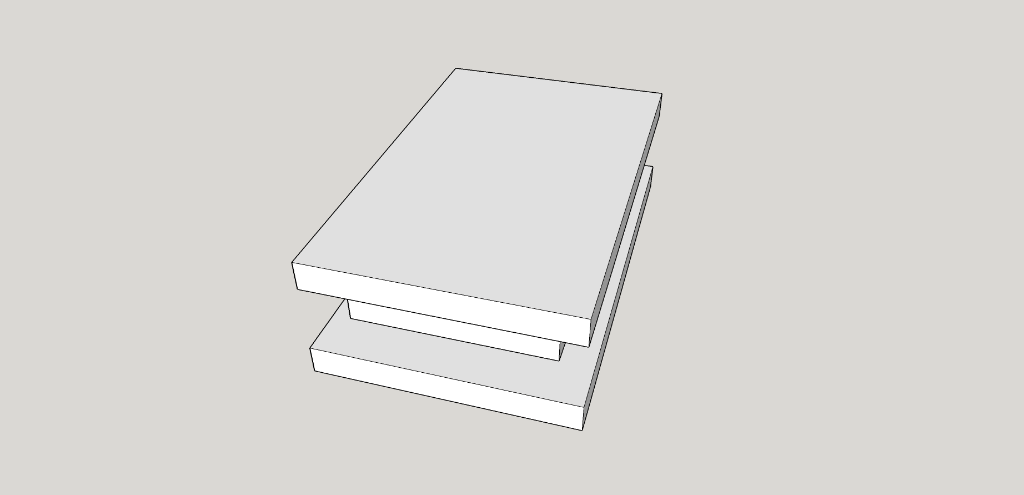

avec de la patience tu procèdes par petite passe .... ou tu dégrossis a la scie circulaire pour finir a la défonceuse ou alors tu recolles trois planches celle du milieu aux cotes rainurées

Hondibois
( Modifié )

j'avais bien pensé a l'assemblage de 3 planche mes j'ai peur que cela moins resistant sur tous aux niveaux des tige fileté la pression quelle peuvent exercé risque de me faire un décollement de celle ci

puis ci je doit faire un assemblage de ce type autant que je parte sur des plaque entière sans tige fillette . c'est pas forcement ce que je souhaite :) je veux du costaud et durable avec de la matière ci tu vois ce que je veux dire :)

je re modélise mon plan actuellement pour mettre en pratique ce que tu ma proposer

merci pour c'est infos je sens que ce projet va me prendre un temps fous mes pas le choix ci je veux faire de beau copeaux il me faut un belle espace de travaille ordonnée car la je déborde !!!!!!!!

vasavoirkikela
( Modifié )

salut Cedric
j ai aussi refais un plan pour détailler la vis

Hondibois
( Modifié )

Salut vasavoikikeka

La c'est plus clair merci à toi 👍

vasavoirkikela
( Modifié )

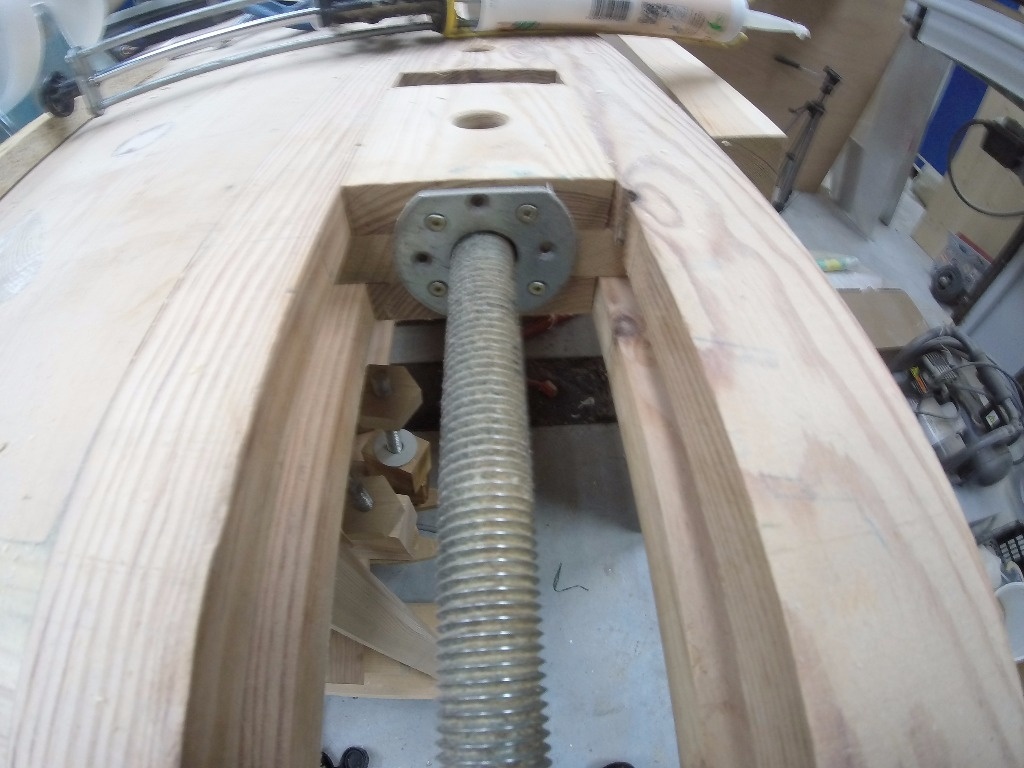

sur le plan j ai inversé l’écrou encastré sur l établi doit être coté intérieur de la presse sinon au serrage il sort de son logement ...😉 ...

Hondibois
( Modifié )

oui j'ai vue met d'un coter c'est un point positif d'avoir deux écrou celui a l’extérieur je pense faire souder une rondelle percé pour la visser pour éviter quelle sorte de son logement :)

vasavoirkikela
( Modifié )

deux écrous risquent de se " contre - serrer " et de bloquer ta tige filetée ...😉 ...

Hondibois
( Modifié )

flute alors 😂

vasavoirkikela
( Modifié )

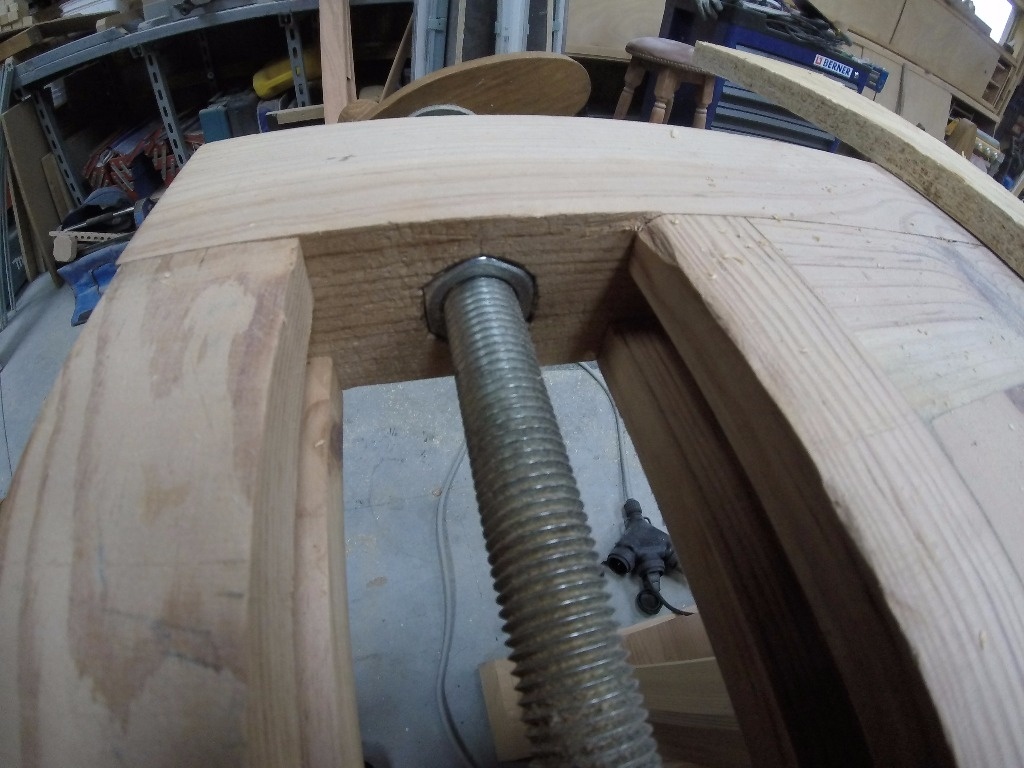

un seul et une rondelle vissée ,comme de l autre coté , dans ce cas il est bloqué au vissage comme au dévissage ...😉 ..

Hondibois
( Modifié )

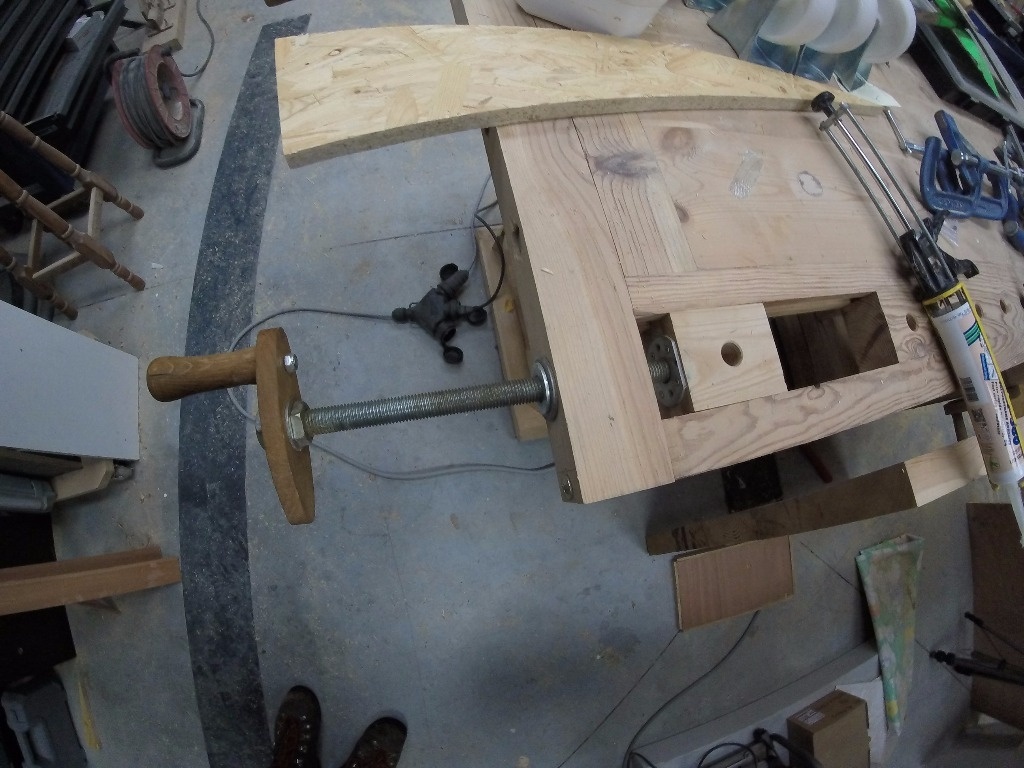

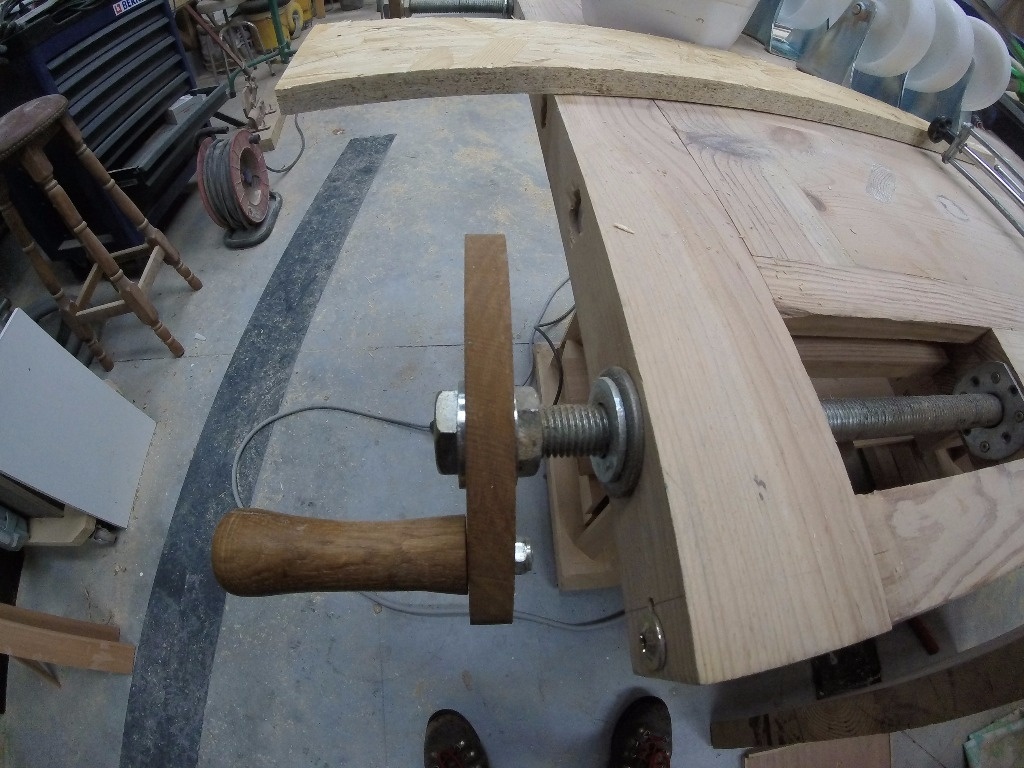

voila j'ai abandonné l'idée de la visse sans fin la tige sortiras de 40 cm de l’établie en développement maximum

vasavoirkikela
( Modifié )

ok de toute façon ton établi étant sur roulettes tu auras un "parfait assistant "... 😄 ...

Hondibois
( Modifié )

oui oui tous a fait
