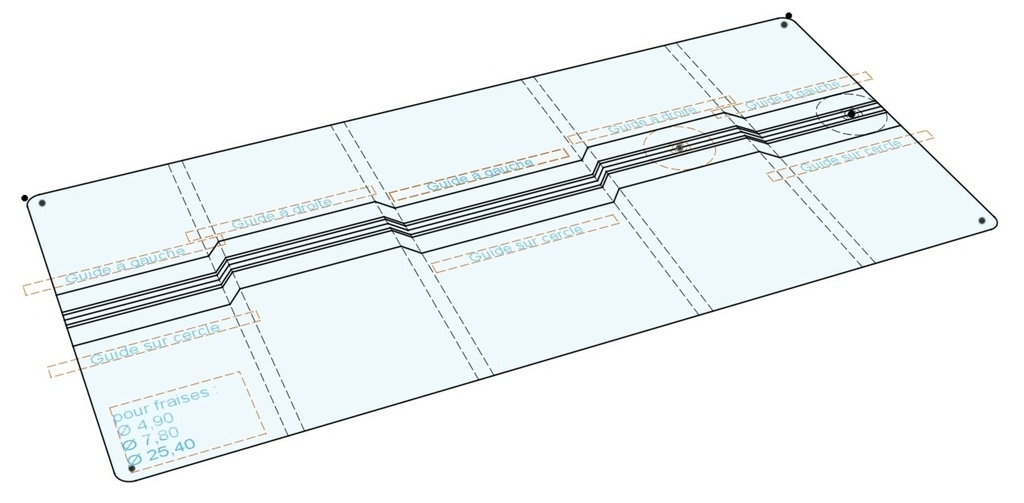

Voici un petit gabarit permettant de positionner précisément un guide de défonceuse par rapport à un tracé, sans sortir le réglet, d'après l'excellente technique présentée ici par Toutenbois.
Simplement, par rapport à sa proposition, j'ai créé le fichier afin de permettre le guidage sur chacune des trois références de la semelle de la défonceuse OF1010 (à gauche de la poignée, à sa droite ou sur la partie cylindrique, qui soit dit en passant est à favoriser).
Les fraises tracées ici sont de diamètres Ø4,9 ; Ø7,8 et Ø25,4.
NOTA : les dimensions utilisées ici ont été validées pour ma propre machine. D'éventuelles différences de dimensions de la semelle ne sont pas exclues et entraineraient un défaut de précision (étant obtenue par injection, on peut imaginer que quelques dixièmes de mm varient d'une machine à l'autre pour un même modèle). Prenez le temps de mesurer précisément votre semelle. A titre indication, la largeur totale de la mienne est de 126,5 mm avec un déport par rapport à la face plane à gauche de la poignée de 66,2 mm. Le cylindre mesure quant à lui 148,2 mm
Vous pouvez aussi faire découper la pièce 1mm plus large et reprendre la face d'appui avec votre propre machine, en positionnant le guide sur le trait qui va bien.
Je joins le fichier Fusion 360 paramétrique pour que vous puissiez adapter le modèle à votre défonceuse et surtout à vos fraises. Une fois le modèle adapté, vous pouvez :
- Exporter l'esquisse vers un dxf depuis fusion 360 (en faisant un clic droit sur l'esquisse) Cependant le dxf écrit par F360 est souvent assez mal interprété par les autres logiciels... va savoir pourquoi quand on sait qu'Autodesk est à l'origine de ce format.
- Utiliser l'extension "Export to Origin" de Shaper tools afin de créer un fichier .svg

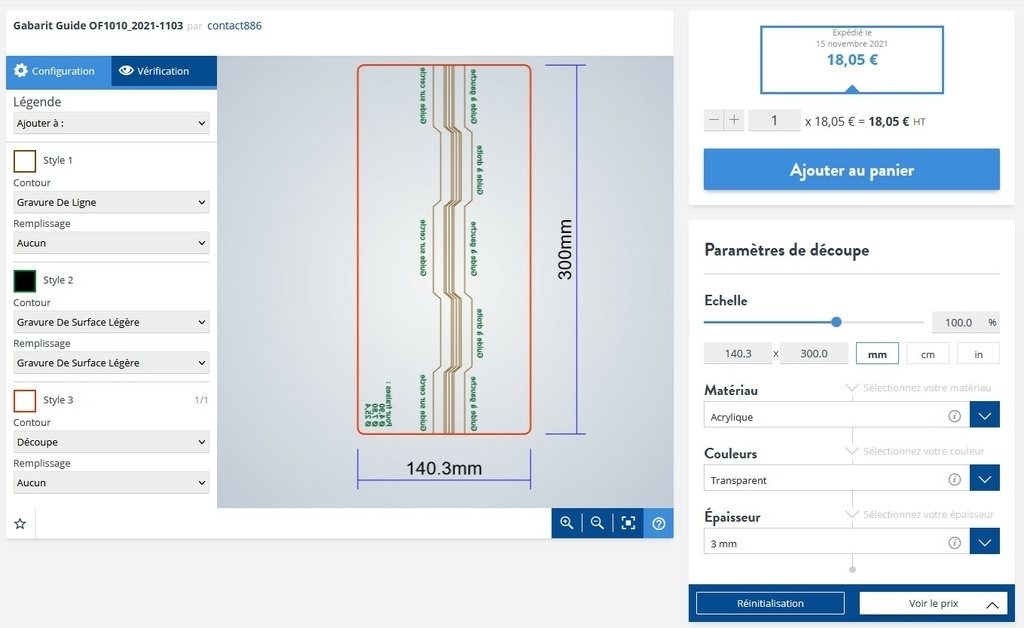

Si vous souhaitez faire fabriquer cette pièce en découpe laser chez Sculpteo par exemple, inspirez-vous des paramètres de la capture d'écran N°2.ussi commander la pièce avec 1mm de
