Compas pour défonceuse Festool OF 1010


Salut,

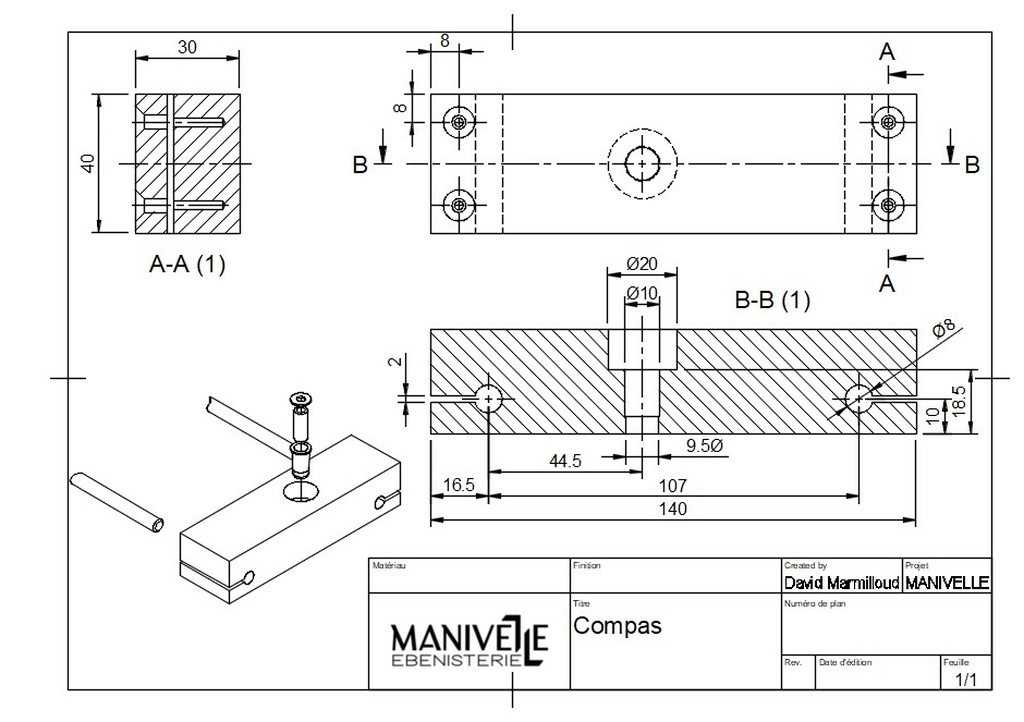

Voici un petit système de compas très simple à réaliser et à utiliser.
Il suffit de placer deux ronds calibrés d'acier étiré diamètre 8 dans les brides et de placer la défonceuse plus loin sur les mêmes tiges.

Dans le trou central, je place une douille de renfort de plomberie. Elle est légèrement conique, d’où le trou d10 en haut et d9.5 en bas.
Dans cette douille je viens glisser un manchon taraudé M5 que j'ai repercé pour enlever le taraudage. C'est ce manchon que je visse et autour duquel tourne la douille et l'ensemble du système. Pas de risque d'usure.
Il se trouve que la douille que j'ai trouvé chez mon quincailler a une hauteur à peine inférieur au manchon trouvé au même endroit. Au niveau du diamètre, ces deux pièces sont aussi faites pour s'entendre. A peine un petit 1/10 de jeu.

Les dimensions sont valables pour une défonceuse Festool OF1010 mais le principe est transposable à la plupart des machines. Il convient ici pour des rayon supérieurs à 80 mm
