Marc Janod

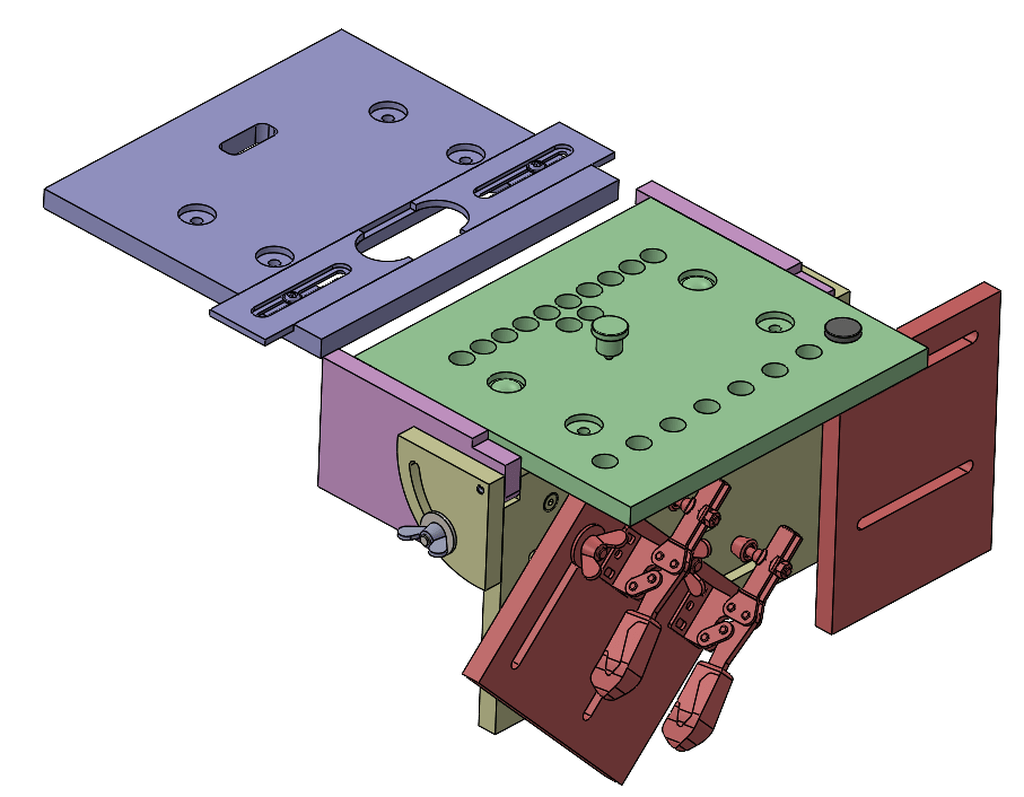

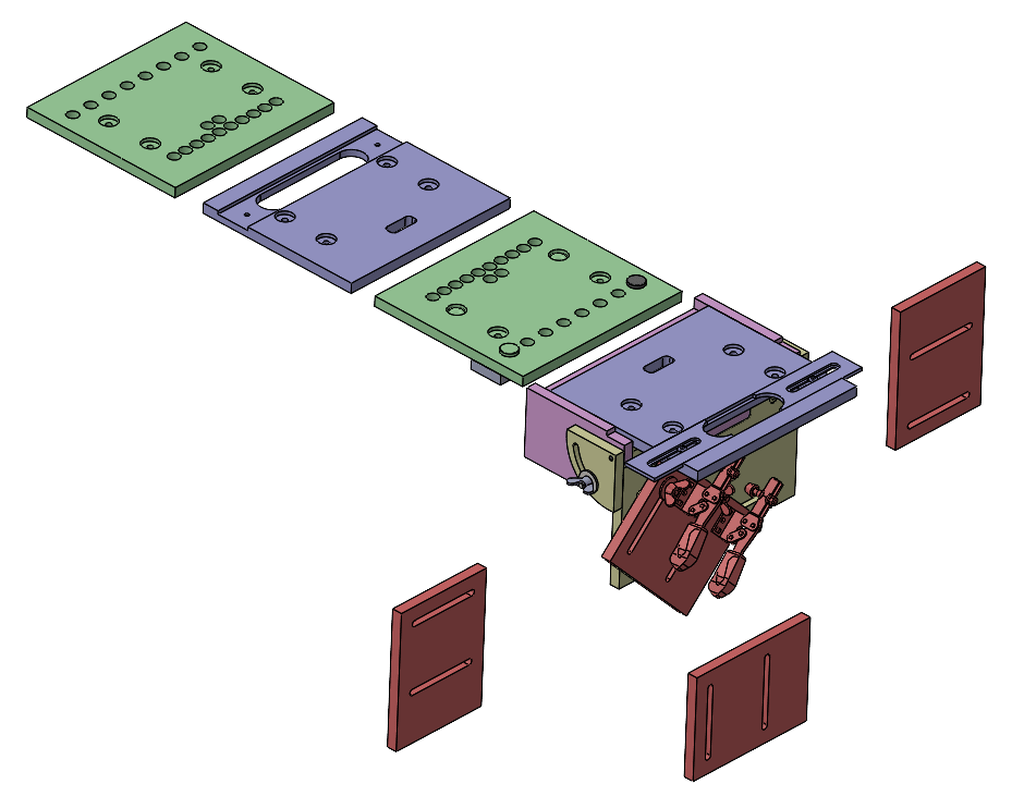

Gabarit FTMT pour Faux-Tenon / Tenon-Mortaise / Tourillon ;-)

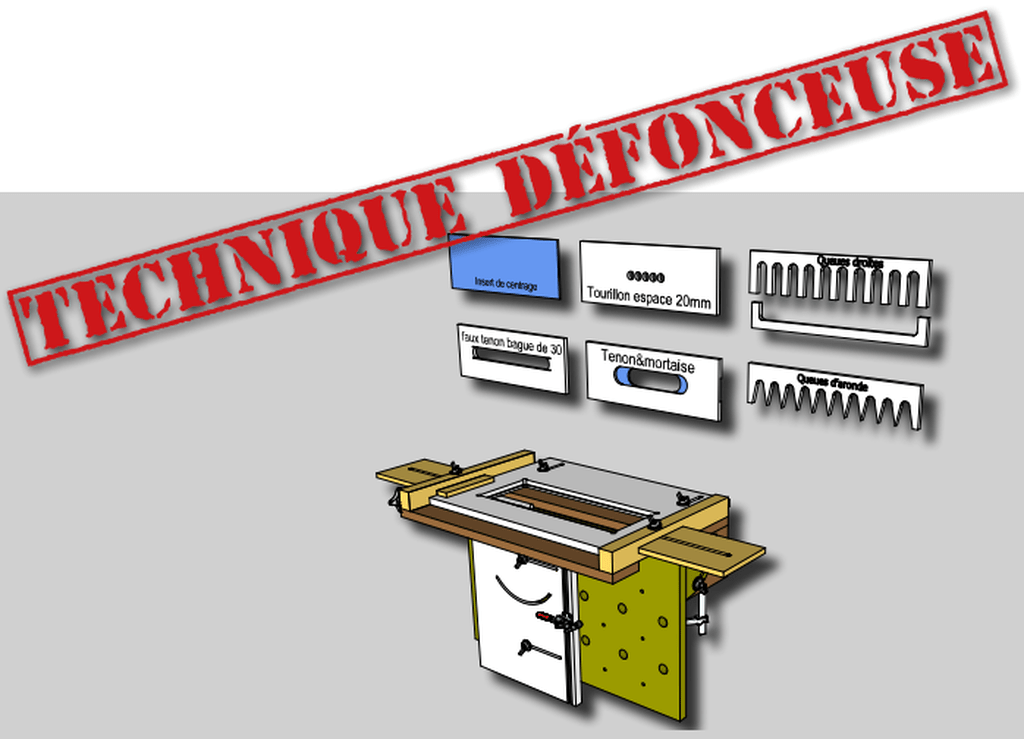

Ayant malgré tout encore beaucoup de choses à apprendre autant à la main qu'aux machines, j'ai attrapé le virus du gabarit ! La première version orientée tourillon a été plutôt efficace (voir "inspirations"), et ayant potassé l'existant (Toutenbois, holzwerken, trend ou encore leigh) je me suis fait mon cahier des charges personnel :

Contexte
utiliser défonceuse + bagues copiages métriques

Usinages possibles

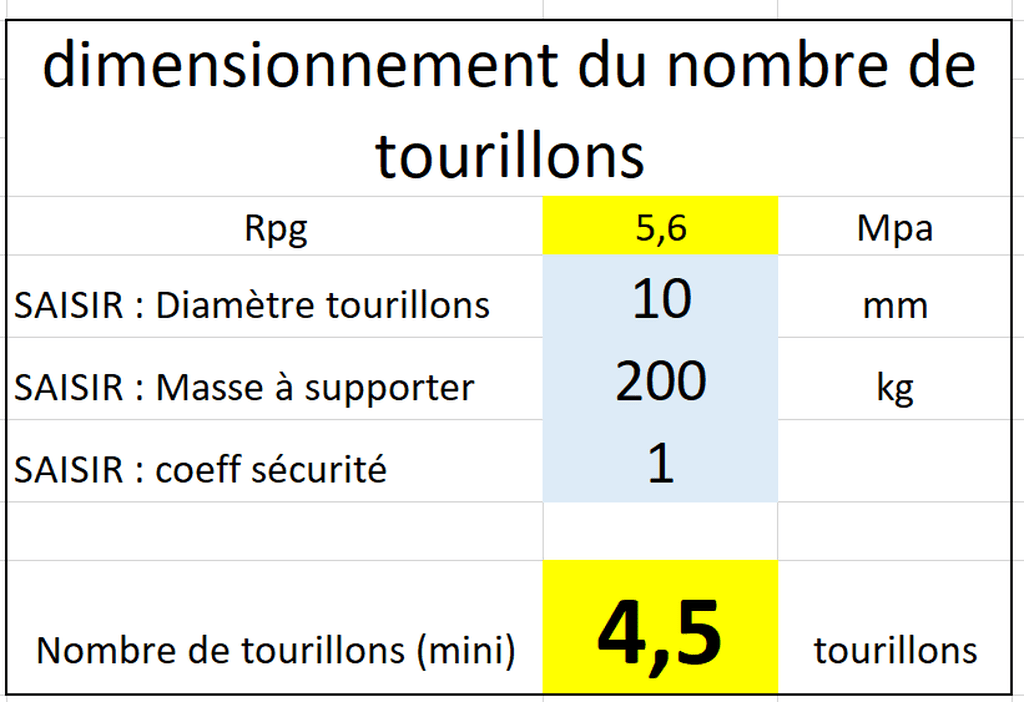

  • tourillons system 32
  • usinage panneaux (system 32) sur toute la hauteur (repositionnement possible)
  • tourillons serrés 20
  • faux tenon domino classique

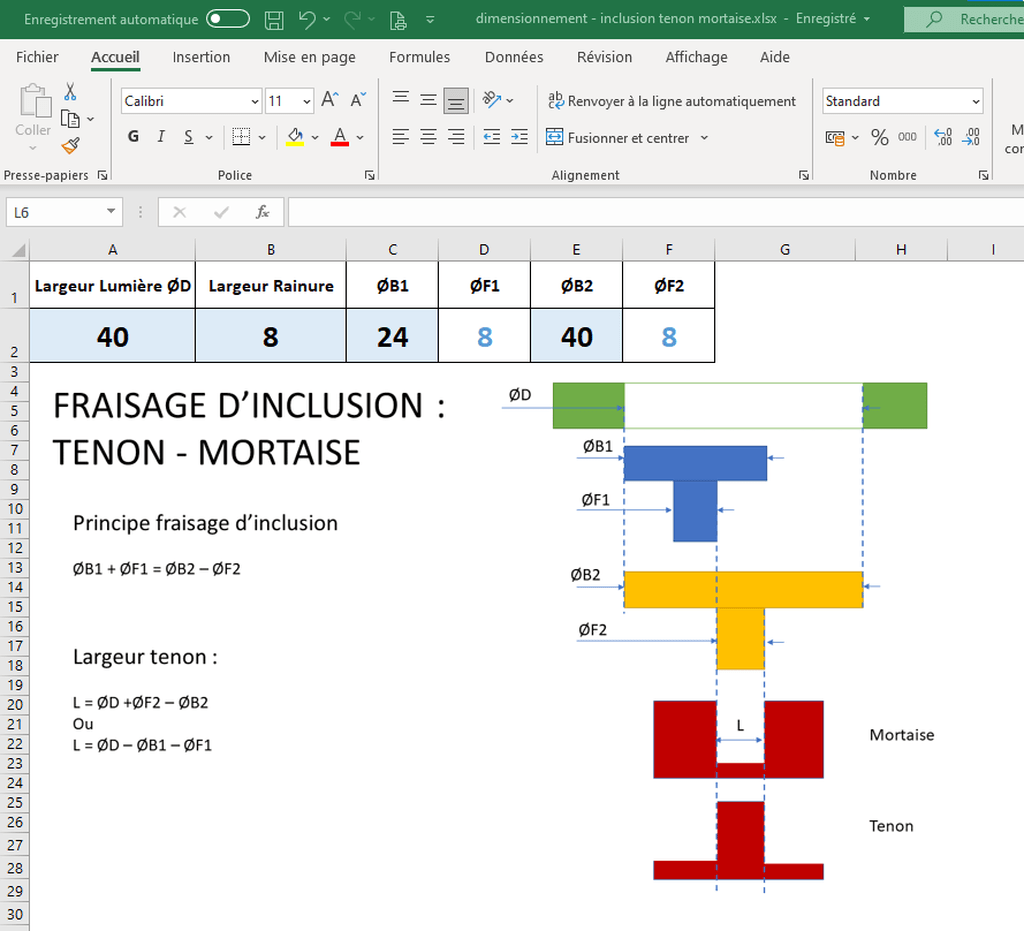

  • tenon mortaise inclusion (comme TEB ou TREND ou Guido Henn)
  • enfourchement

Critères

  • portable (peut se déplacer vers le bois)
  • léger / simple / rapide

Ne fera pas
diverses queues (droites / arondes / arondes recouvertes)
parceque j'ai déjà ce qu'il faut (voir mes autres plans) qui sont en cours d'améliorations mais je me dis l'usinage de queues méritent leur propre gabarit et que je cogite à un gabarit unique permettant de faire queues droites / arondes recouvertes ou non, car ce serait incompatible avec le critère de légèreté

Mis à jour

Discussions

Marc Janod  a publié le plan "Gabarit FTMT pour Faux-Tenon / Tenon-Mortaise / Tourillon ;-)".
il y a 2 mois
Gilga
( Modifié )

Cela me fait penser au système De samuel Mammias que je viens de découvrir.
En tout cas bravo pour l'initiative que je vais suivre attentivement.

ps: oups je viens de lire ton pas à pas et tu fais référence à celui de Mammias

Marc Janod

Tout à fait ! je suis élève de FDFMM et dans le cadre de la formation il y a des vidéos pour fabriquer ce gabarit, mais avant la formation j'avais fait 2 autres gabarits dont je parle et je les trouve pratique.
D'où ma volonté de m'en inspirer, au même titre que d'autres références.

Aucun gabarit n'est parfait mais j'essaie de répondre à mes besoins
