Marc Janod

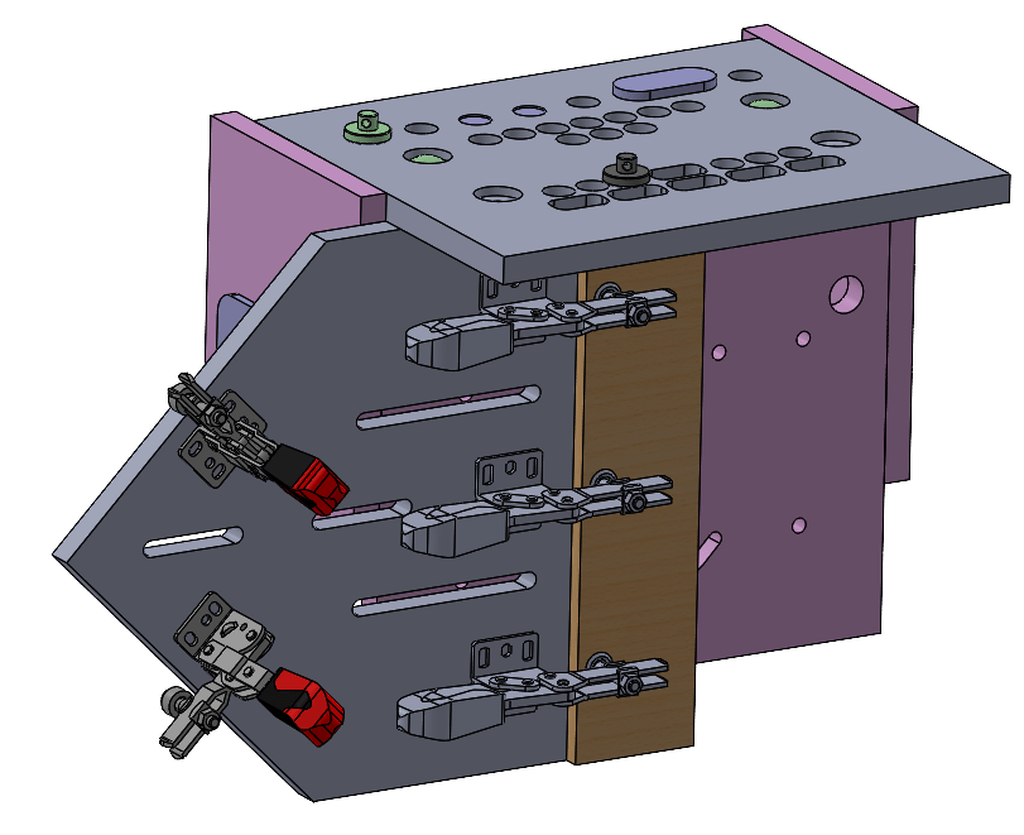

Encore un gabarit !? Faux-Tenon + Tourillons


La version 7 d'un travail de réflexion et de conception d'un gabarit simple mais pratique pour usiner à la défonceuse (bague de copiage de Ø17mm) et remplacer une tourillonneuse et une fraiseuse domino.

Comme tout gabarit, il a ses avantages mais ses limites. l'idée est de repartir du point de départ (mon premier gabarit, en optimisant son utilisation)

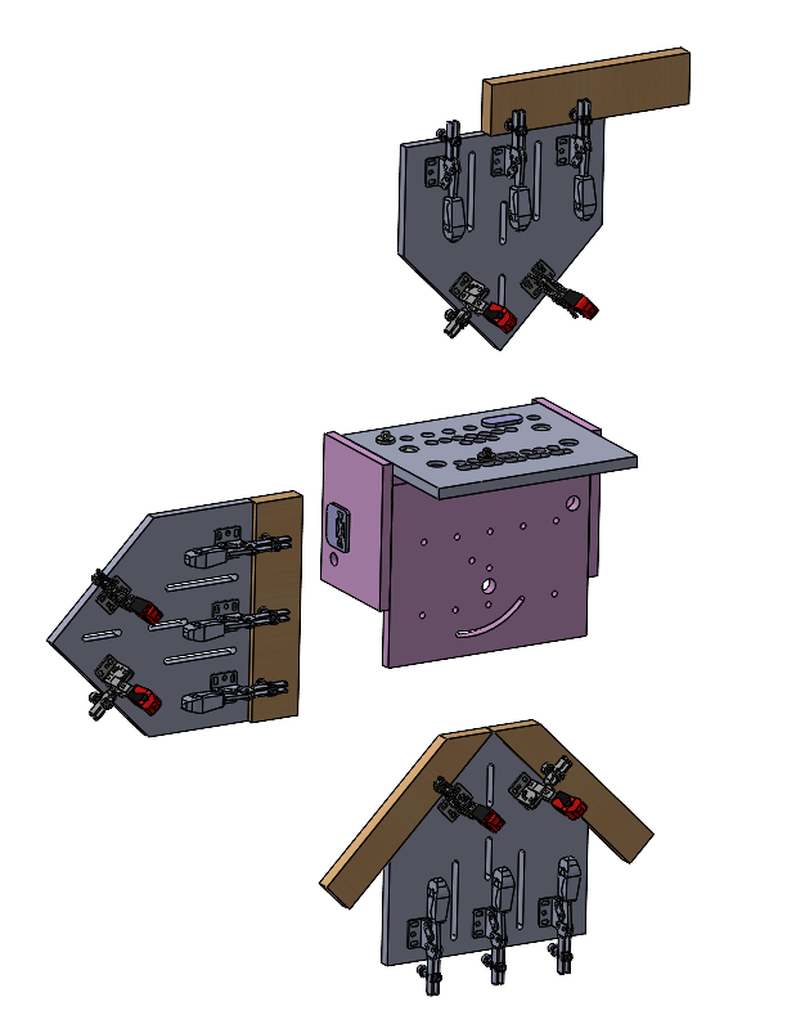

  • tourillons system 32 avec axe de butée
  • tourillons entraxe 20
  • tourillons sur carré 40x40
  • faux tenon pour domino avec butée de repositionnement précis
  • faux tenons alignés
  • faux tenons doubles

les réflexions et évolutions sont détaillées dans le pas à pas.

Comme dit, j'aime à réfléchir pour proposer un gabarit simple, précis, pratique. tout vos commentaires et critiques sont bienvenues.

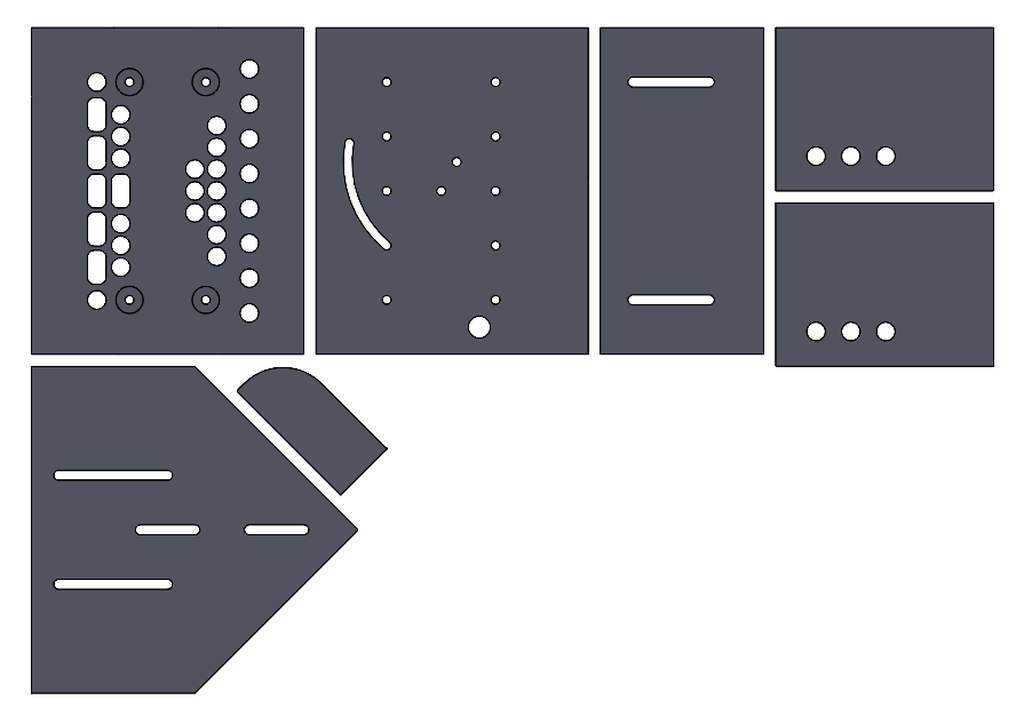

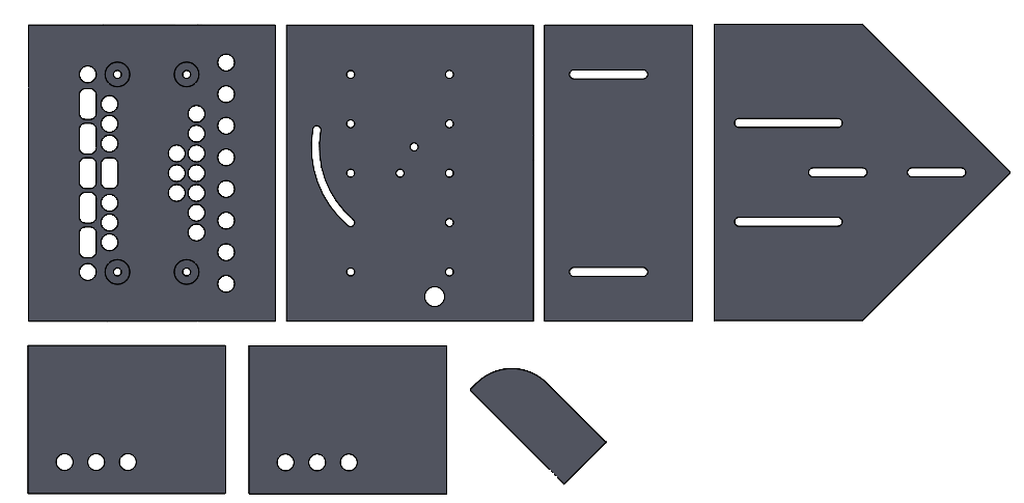

RQ: Pour la quincaillerie, VIS TRCC M8, avec rondelle M8 et écrou papillon M8, c'est tout.

la réalisation arrive !

Mis à jour

Discussions

Marc Janod  a publié le plan "Encore un gabarit !? Faux-Tenon + Tourillons".
il y a 2 ans
o314
( Modifié )

Joli boulot, impressionnant même.
On voit la maitrise et le professionnalisme.

Je suis plus sceptique sur la maitrise de la dimension financière du projet et de ses successeurs si ici-la comme point de départ. Le débit sur une cnc mecapro 3015 (capable de graver du marbre), la license fusion 360... Vu ailleurs, une cnc shaper pour faire des insert de montagnes. 5000eur de matos quand on peut le faire pour 50. On va perdre du monde chez les collegues et les clients participatifs !

Pour ma part, mon interet a ete retenu par les pratiquants anglais qui font du bon travail a ce niveau dont peter millard du 10minutesworkshop et son gabarit faux-tenon + r32 + bench dog + parf guide. pas mal deja (mais de memoire). Le tout dans les 100 euros
Pour info, le mec a 10 ans de pratique de la domino a son actif. ca fait du rex.

Belle journée , et beaux copeaux

Marc Janod
( Modifié )

merci ! 👍
alors pour la dimension financière : tout est "gratuit" pour moi (fusion et CNC) 😇 ; je me disais que qqn près d'un FabLab pourrait reprendre les plans tel quel et en produire à la pelle pour pas grand chose, et comme bcp partage leur travail et réflexion, à ma modeste échelle je me suis dit que contribuer/partager est toujours utile ?

Entre nous, c'est clairement pour le plaisir de cogiter et de faire ça que je l'ai fait : c'est en faisant qu'on apprend (de ses erreurs aussi) comme dirait l'autre 😀 : seul celui qui ne fait rien ne se trompe pas

et merci pour le tuyau de Peter Millard : je viens d'en regarder qq extrait, et je suis admiratif devant les personnes aussi efficace, pragmatique et le sens pratique.

N'hésite pas à partager tes plans et créations ou faire des propositions d'améliorations/conception des plans/gabarits que tu trouves sur ce site : d'ailleurs le "domino jig" de Peter millard me fait de l'oeil : j'en ferai bien une version piratée juste pour le plaisir de la conception 🤣 d'autant plus qu'il a justement utilisé une CNC 😉
