Thefluide

Support défonceuse sous table pour scie table DEWALT 7492

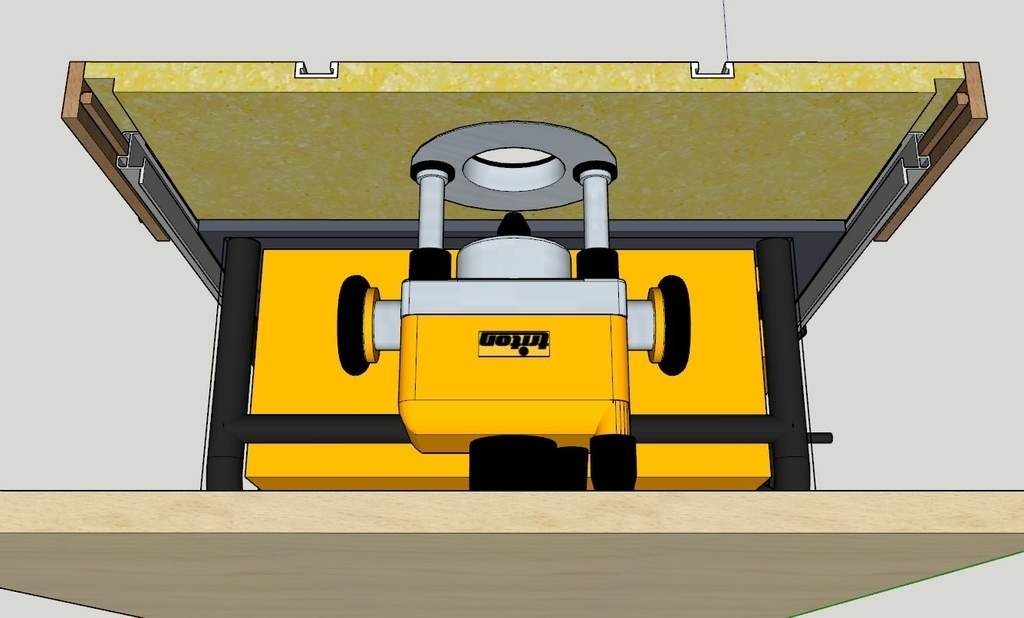

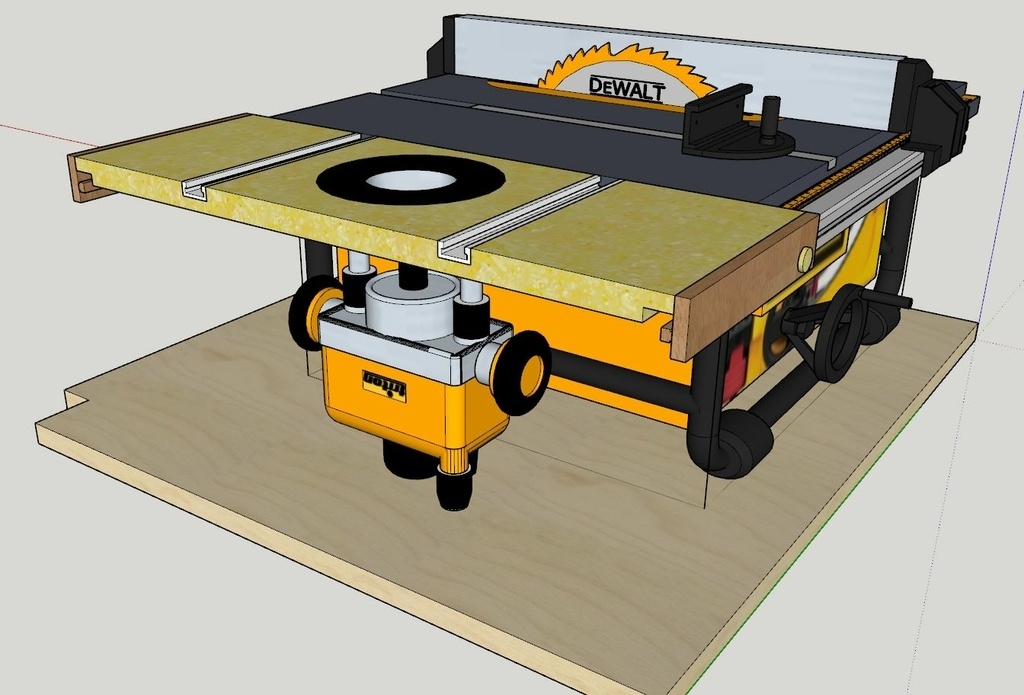

Ayant fait l'acquisition d'une scie table DEWALT 7492, qui possède un rail de chaque coté de la table de sciage, on peut y adapter un petit montage pour y fixer une défonceuse en position sou-table.

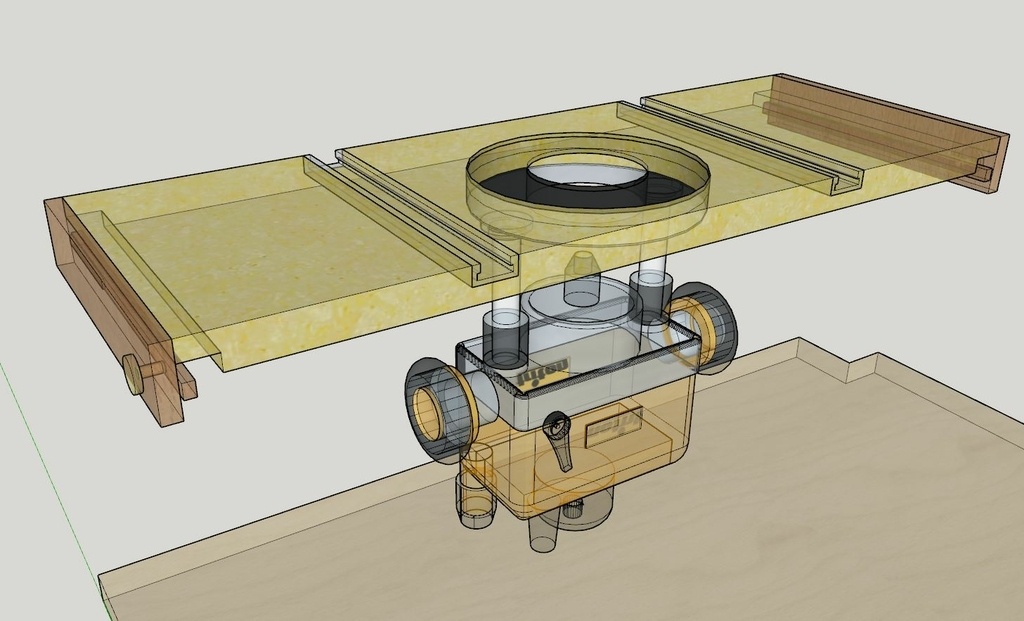

Cela permet avec deux petits rail en 'T' sur ce support plus le rail guide de la scie, de pourvoir guider dans tous les sens. Ou d'immobiliser le bois à convenance.
On pourra adapter d'autre assemblages pour faire... ben ce que l'on peut faire avec une défonceuse sous table :-)
A peut de chose près, le plan est à l'échelle. (pour le support)

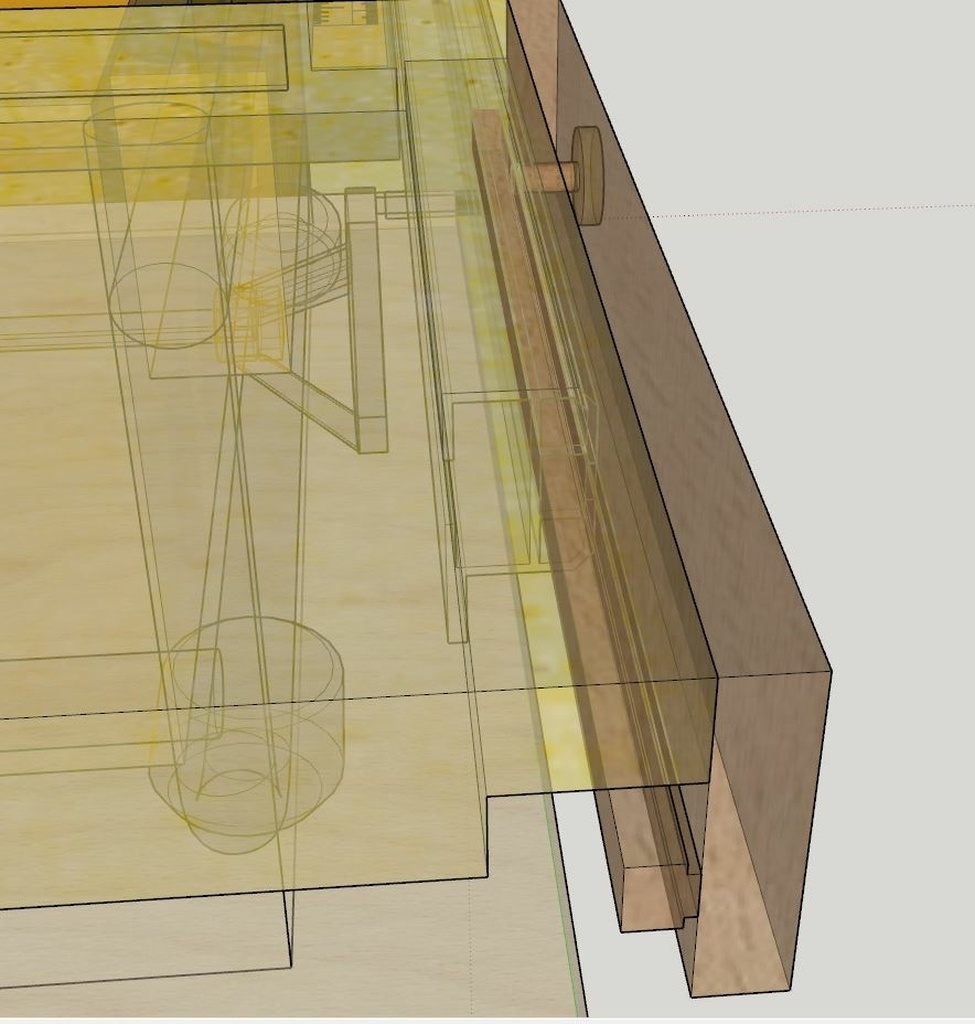

Les vis de pression sur les cotés seront traversante pour serrer la baguette qui va s'insérer dans le rail de la scie, et ainsi solidariser le plateau avec la scie.

Les outils ont été récupérés dans 3Dwarehouse et redimensionnés pour coller à la réalité. (uniquement le rails)
