Bonjour à tous,

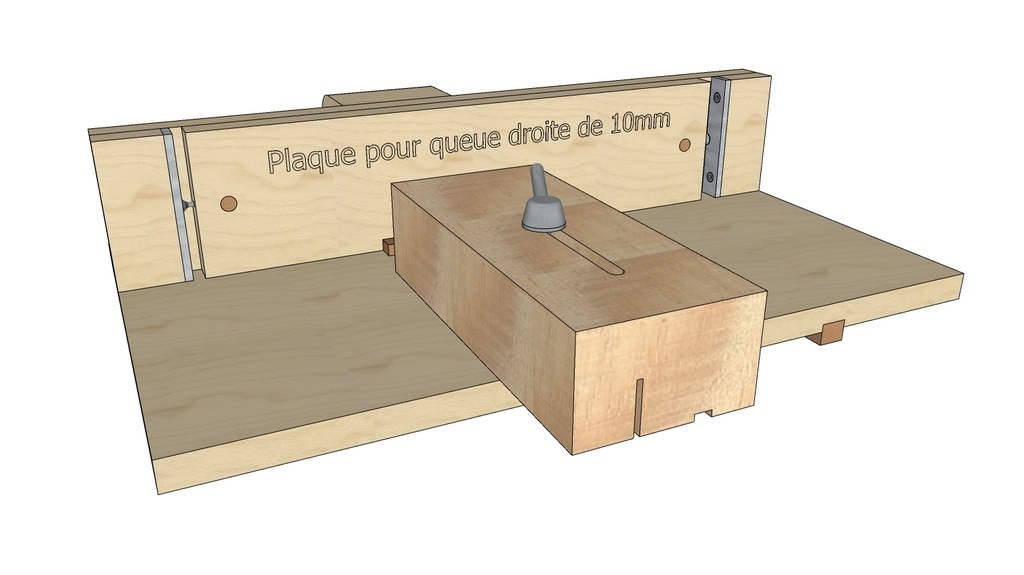

En fouillant sur le net je suis tombé sur cette vidéo de Steve Maskery :Vidéo, qui m'a poussé à faire les plans sketchup.

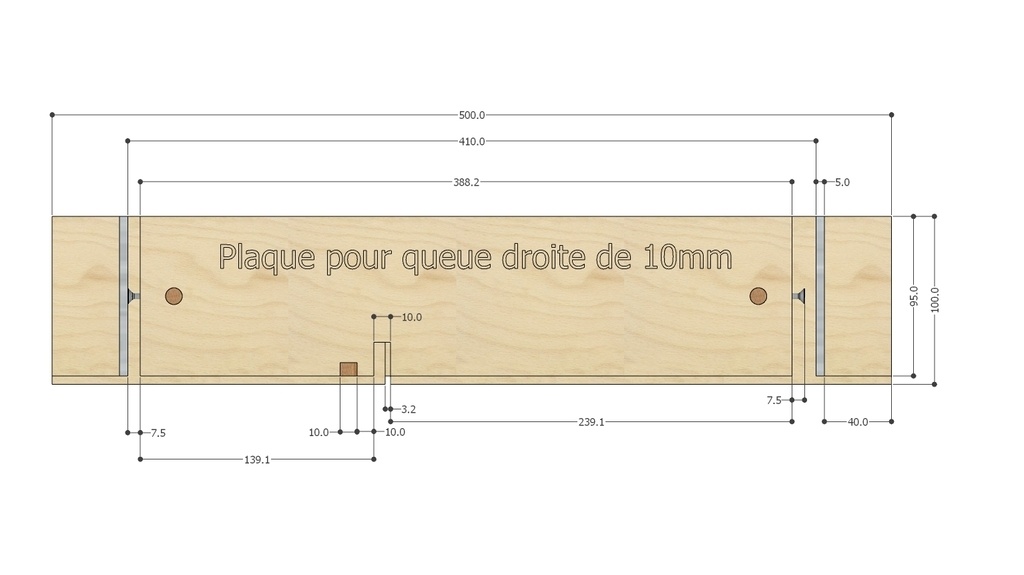

Il suffit de fabriquer des plaques différentes en fonction des largeurs de queues que l'on souhaite, j'ai trouvé l'idée fort intéressante.
Pour mon cas ça sera utilisé sur ma Lurem avec une lame de 3.2mm, évidemment il est possible de l'utiliser sur n'importe quelle autre combinée, il y a juste à positionner le tasseau de la plaque d base au bon endroit.
Tout est bien expliqué dans la vidéo (en anglais).
En espérant que ça en aidera plus d'un parmi vous.
Xavier
Au passage vous pourrez récupérer les éléments mécaniques qui peuvent servir à d'autres projets.
Sur le deuxième fichier j'ai changé la forme de la rainure de guidage du protecteur pour me conformer à l'original de Steve
Je viens d'ajouter le PDF explicatif de la construction.
Publications associées
Licence
Discussions
Bonne idée, la plaque mobile!
Très gentil d'avoir réalisé ces plans sketchup.
J'avais également repéré cette vidéo, et le système très intéressant pour pouvoir faire des queues droites de différentes largeurs.

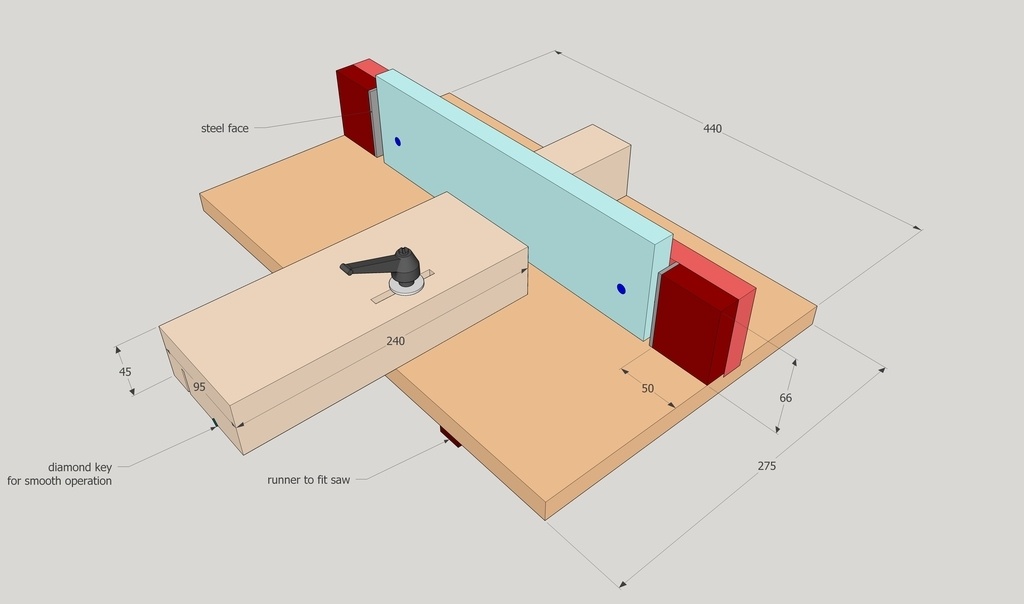

Je joins un autre plan avec dimensions, trouvé sur internet (mais je n'ai pas l'auteur)
Bonjour,
Cette image vient du même auteur, c'est Steve Maskery.
Bonjour Xavier, merci de partager tes trouvailles et de nous permettre de les réaliser grâce à cette rubrique.
Je ne comprends pas pourquoi la plaque est mobile (en dehors du fait qu'elle est inter-changeable)
Pourquoi y a-t-l du "jeu" et quel jeu doit-il y avoir ?
C'est la largeur de l'entaille ?
Bonjour,
En regardant la vidéo tu comprendras, le jeu est égal à la largeur de l'entaille moins l'épaisseur de la lame.
Vidéo explicative
L'entaille est faite avec une scie circulaire, et donc de l'épaisseur de la lame. Si on veut faire des entailles plus larges, il faut donc faire plusieurs passages en déplaçant légèrement le bois - d'où la mobilité de la plaque, et son réglage qui permet d'avoir toujours les mêmes entailles finies
