Gabarit pour usinage du système de verrouillage Ferrure tubulaire bout de table FM-STOP Pöttker

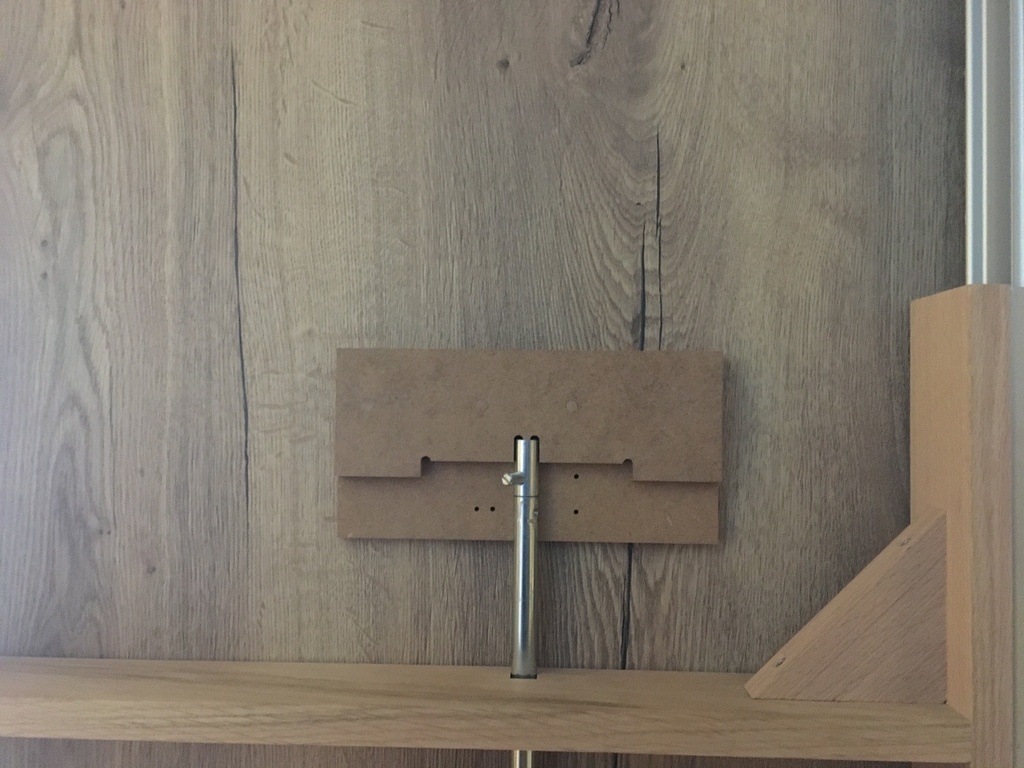

Voici un gabarit destiné aux usinages pour un placement précis des platines de verrouillage du système FM-STOP de chez Pöttker.

Ce gabarit permet :

  1. l'usinage de la mortaise à l'aide d'une fraiseuse Domino amplitude max + fraise de 10mm.

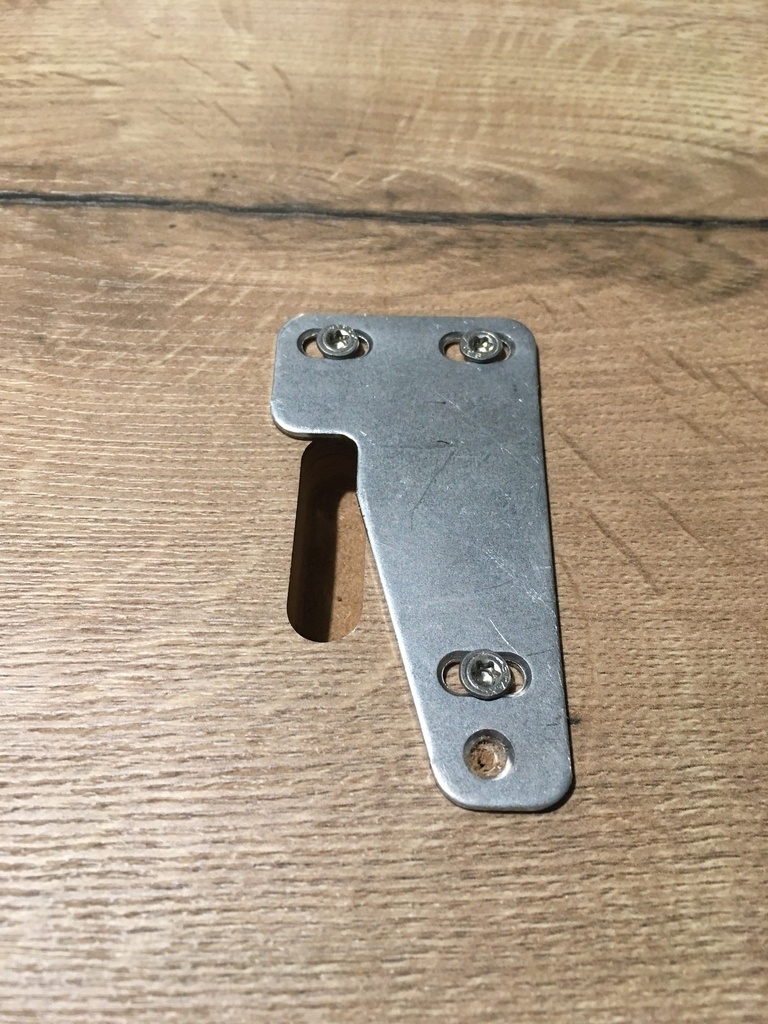

  2. le pré-percement diamètre 3mm pour les vis de fixation de la platine métallique.

La gabarit prend en référence l'extrémité de la barre ronde métallique.

Plus de détails par ici :

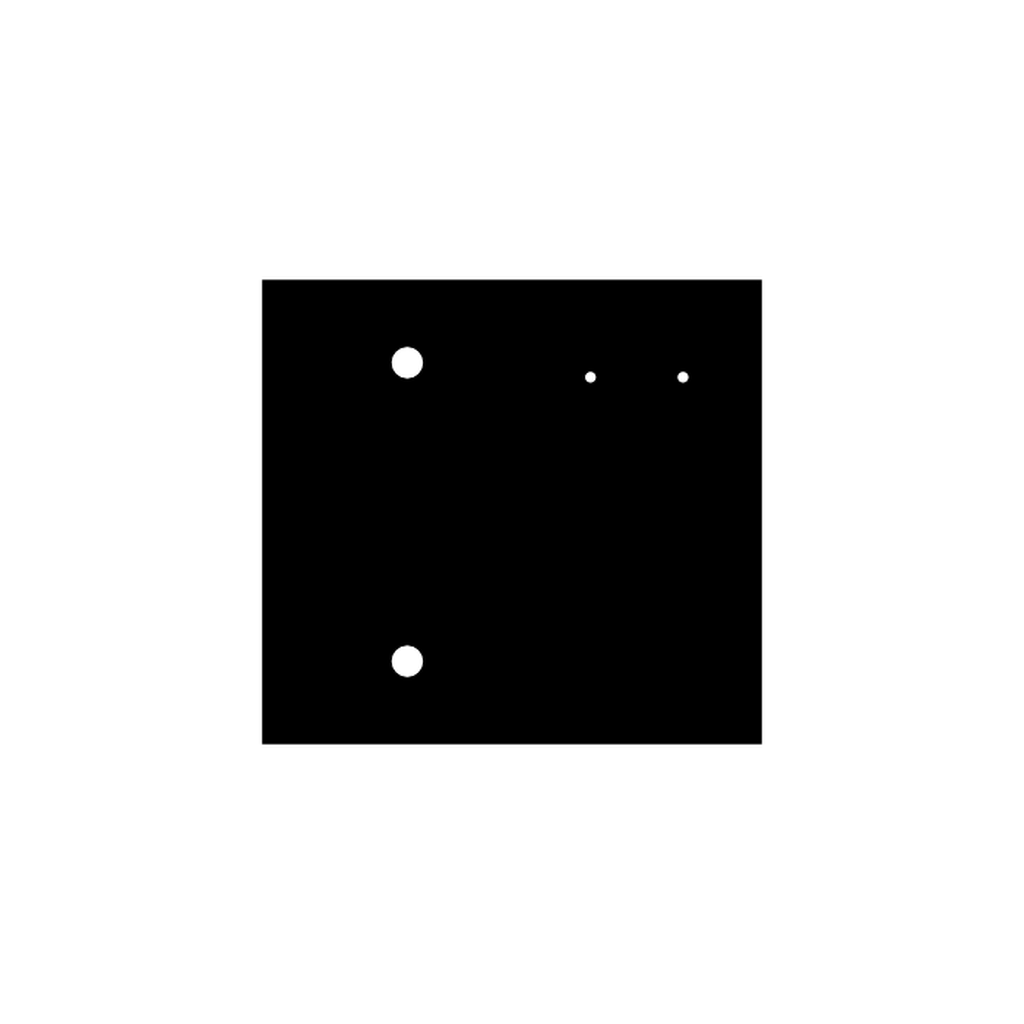

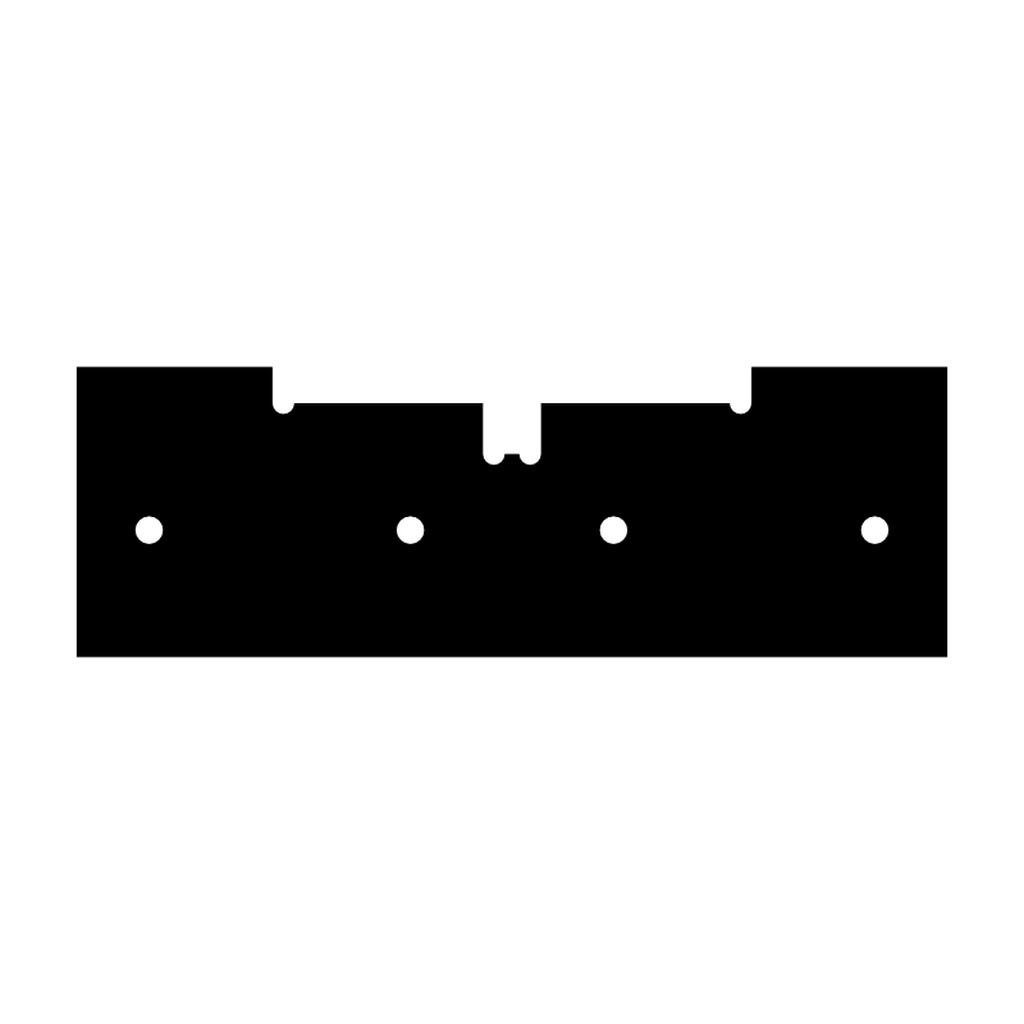

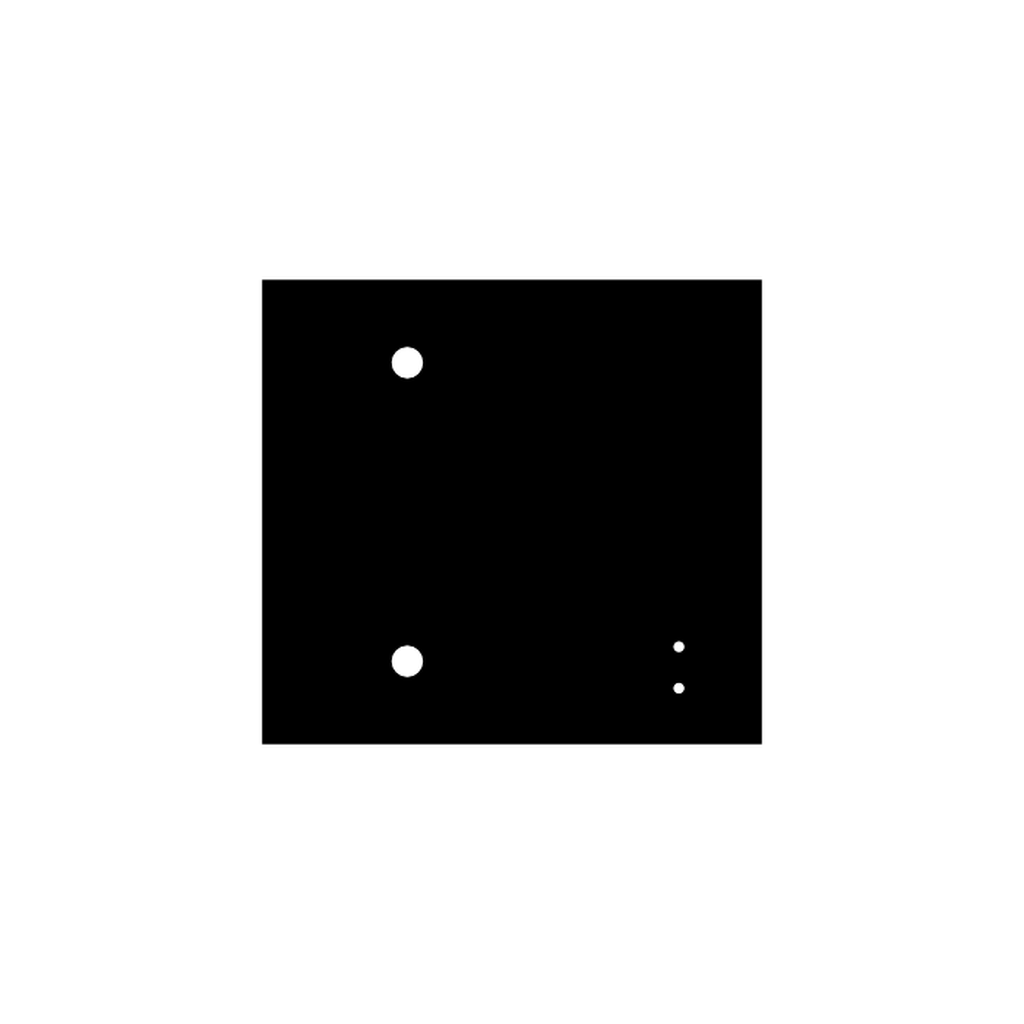

Ce plan contient le modèle Fusion 360 et les exports SVG pour être directement usiné avec Shaper Origin.
