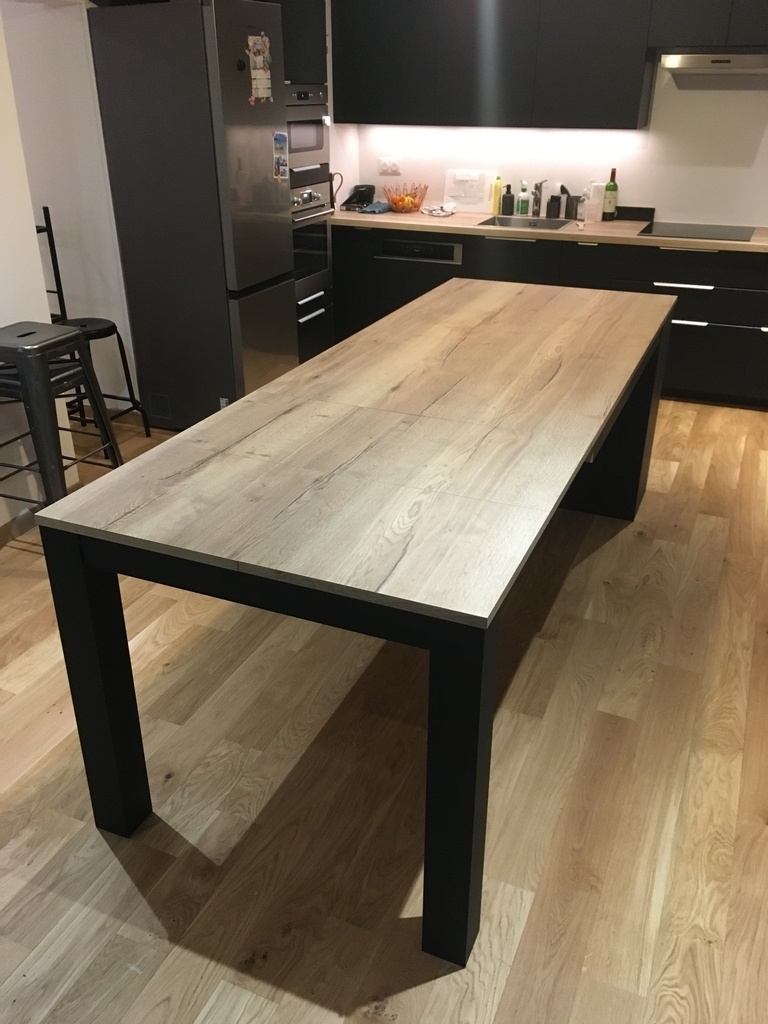

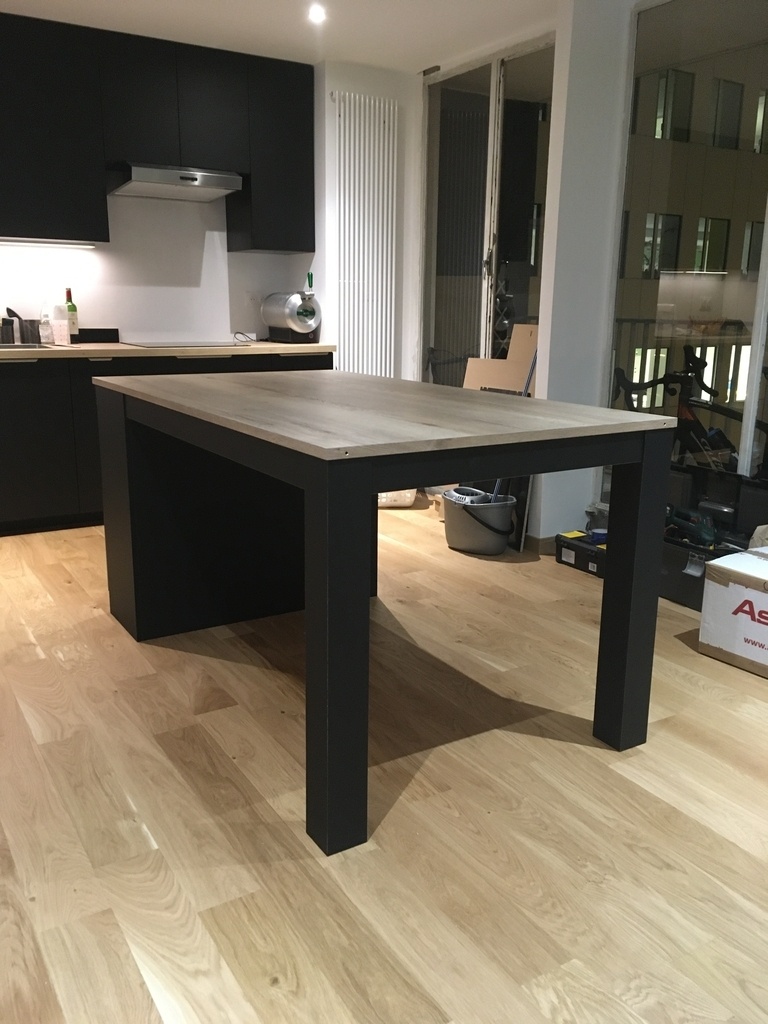

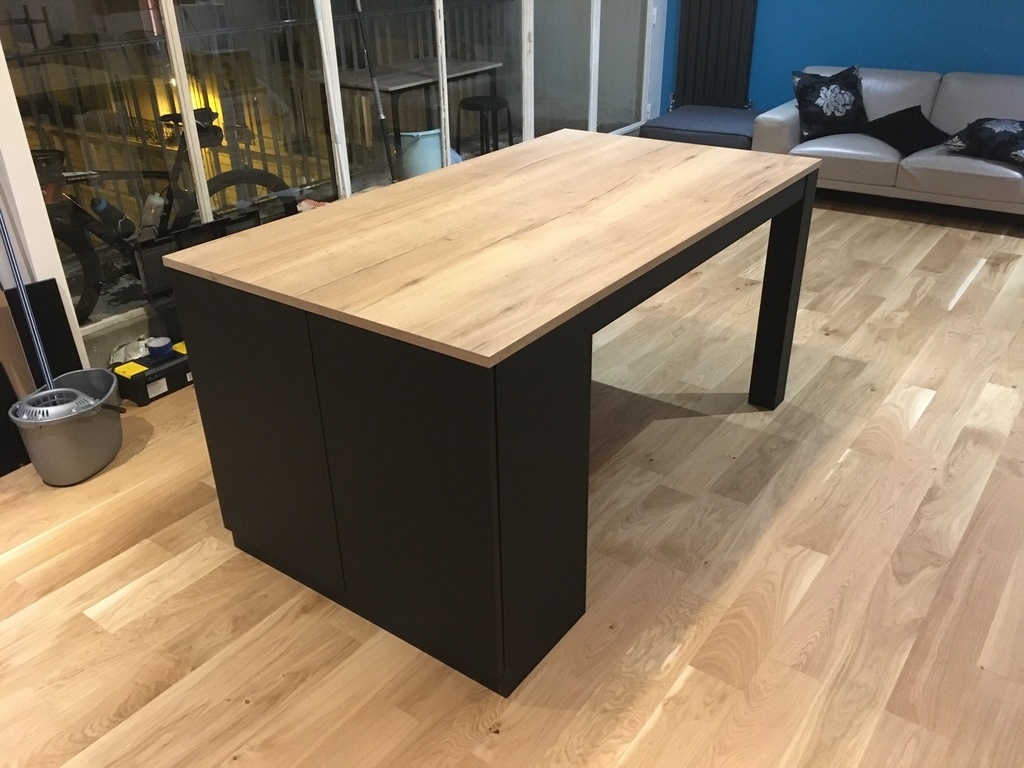

Voici un îlot de cuisine tout fraichement livré. Il dispose d'un plateau de 100 x 180 cm en position fermé qui peut s'ouvrir de 2 x 45 cm pour atteindre 100 x 270 cm.
L'ensemble repose d'un côté sur un caisson fixé au sol de 30 cm de profondeur et de l'autre côté sur deux pieds montés sur des roulettes.
Le plateau

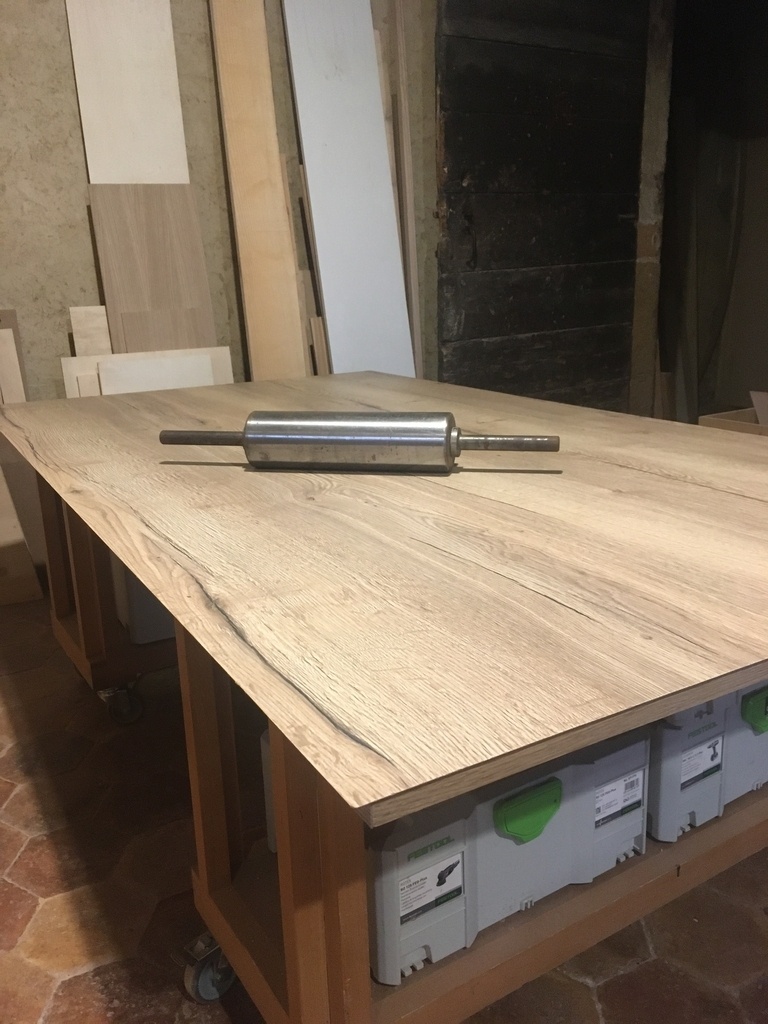

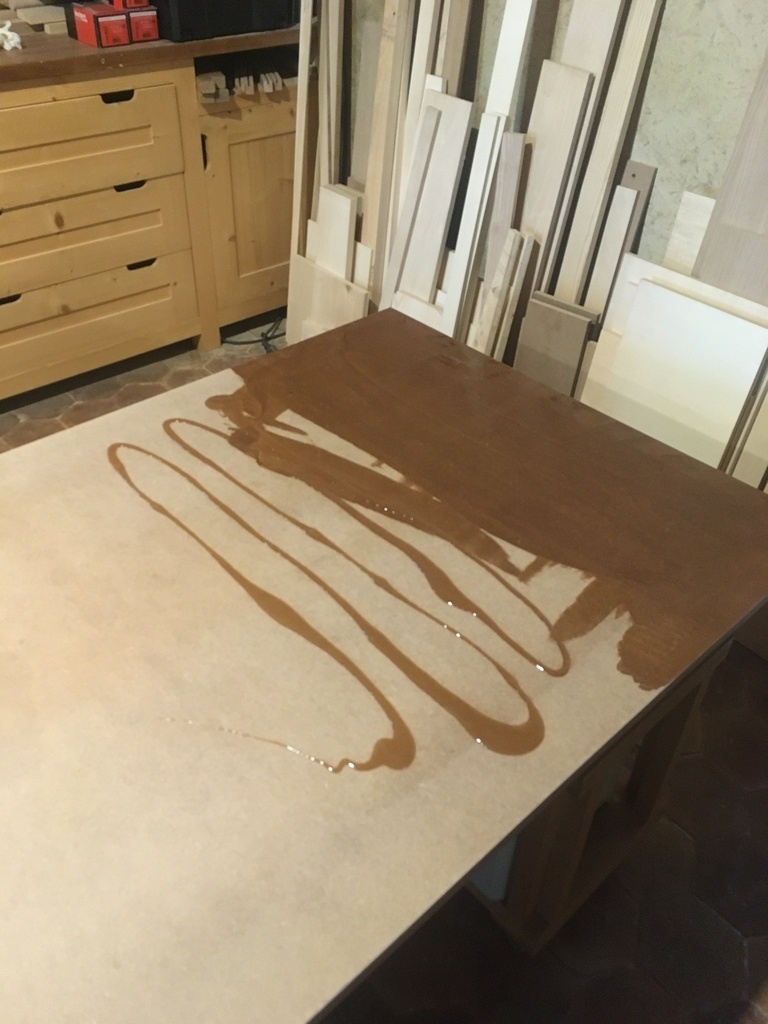

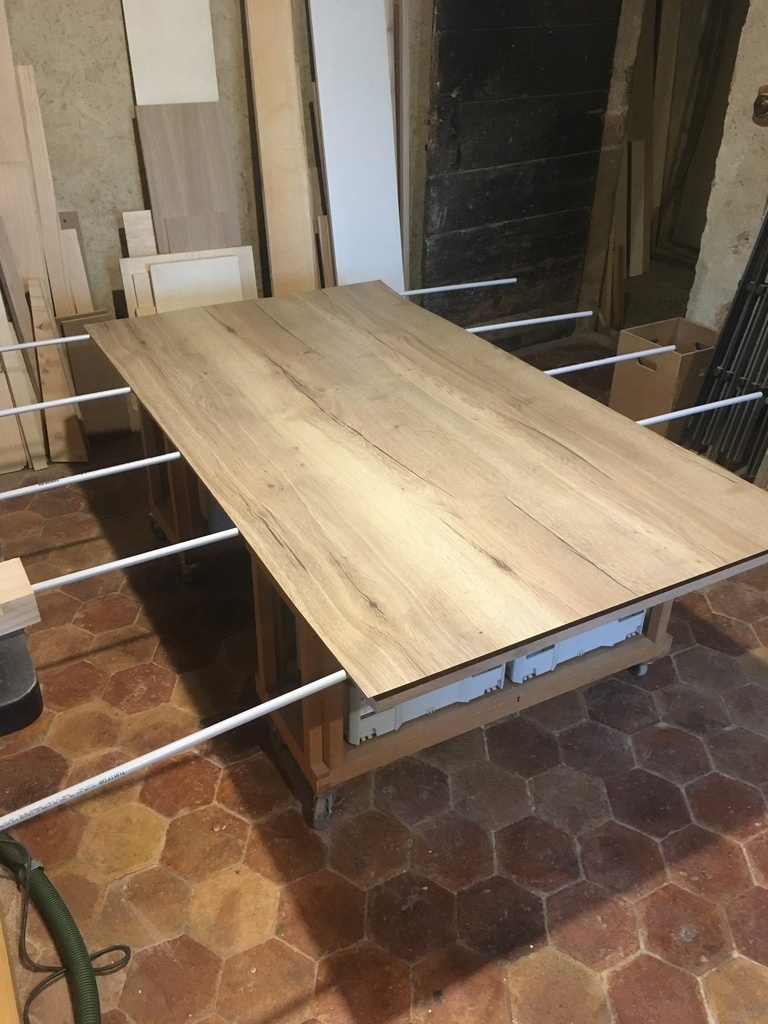

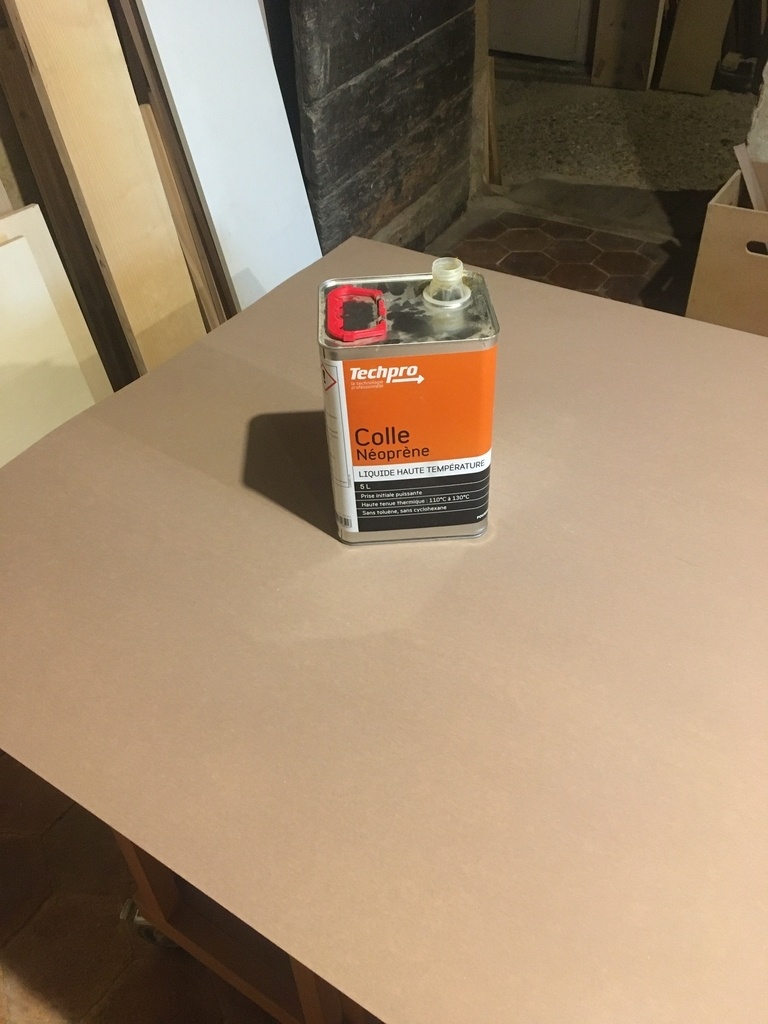

Le plateau est réalisé sur une âme en MDF 22mm plaqué recto verso de 2 feuilles de stratifié "imitation" vieux chêne (exactement le motif Chêne Halifax Naturel de chez Egger) collées à la Néoprène.
Les pieds et traverses
Les pieds, traverses et le caisson sont en panneau "PerfectSense" noir mat (ref U999, finition PM).

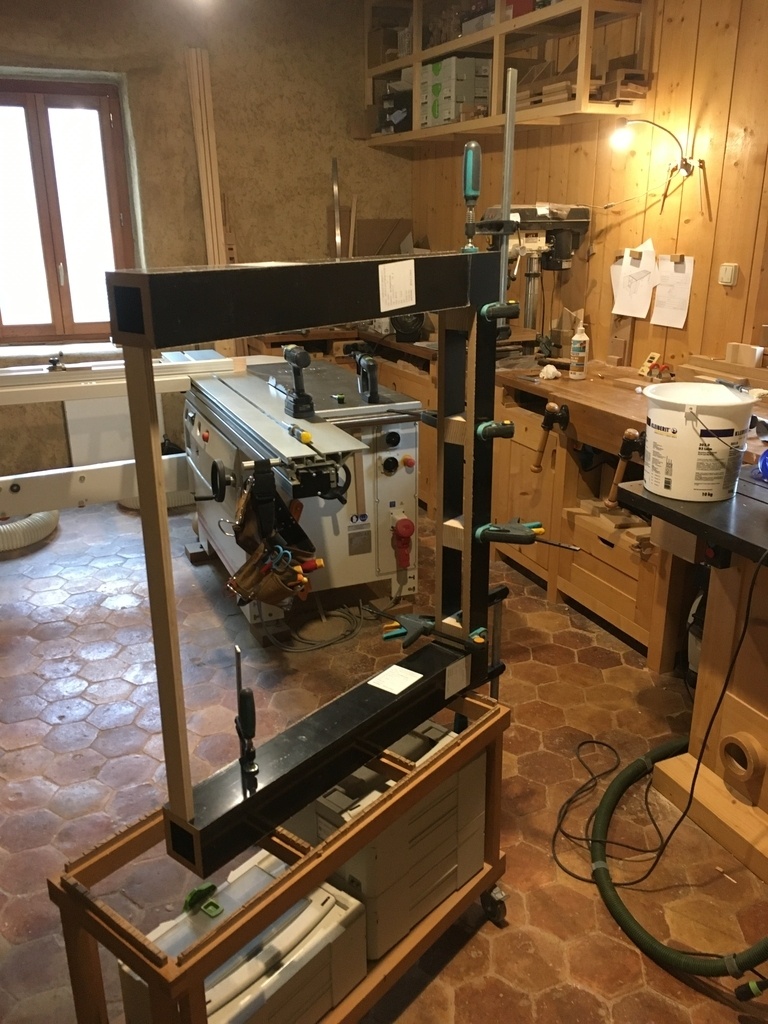

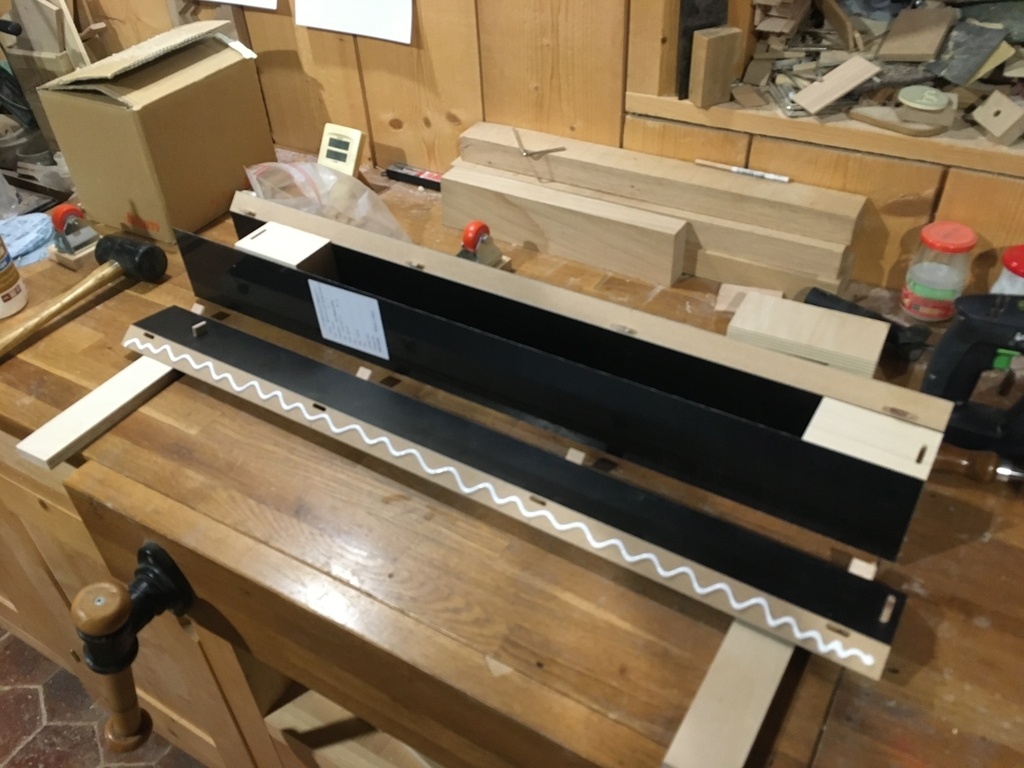

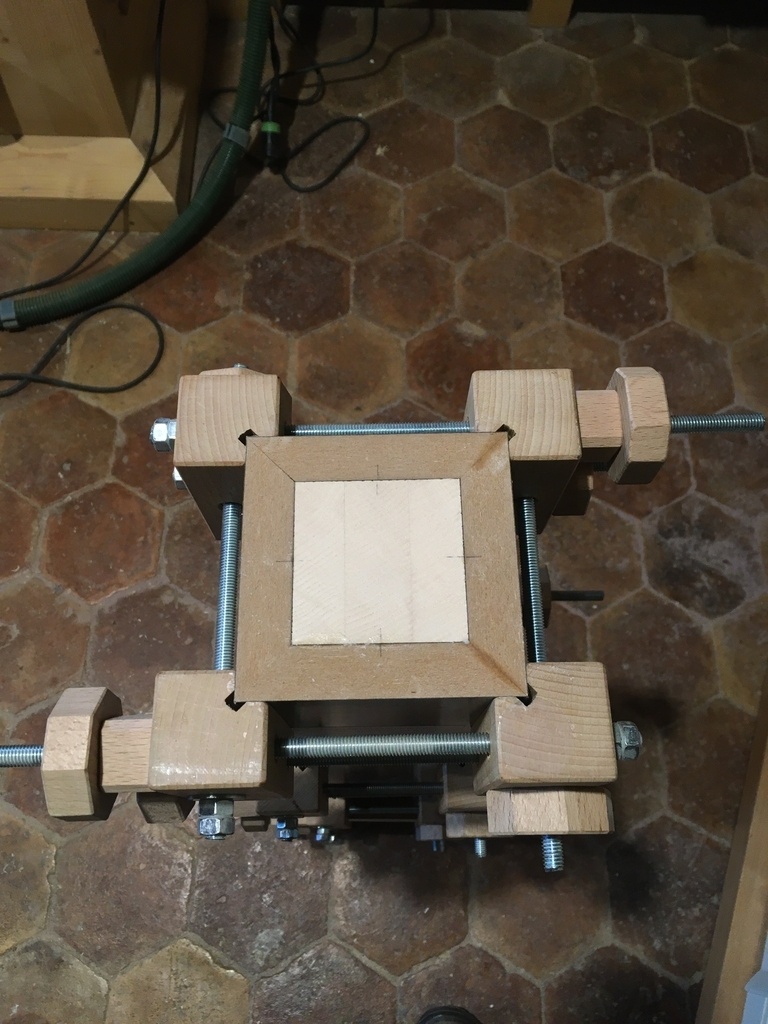

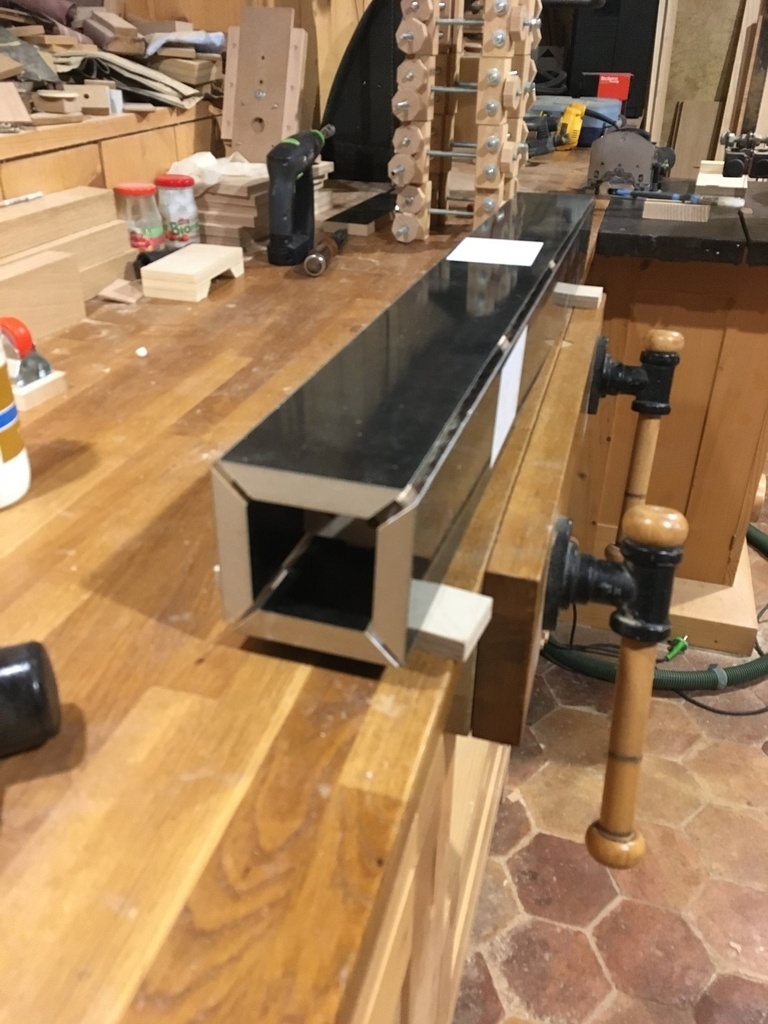

Assemblage à coupe d'onglet avec serrage grâce à mes presses à cadre.

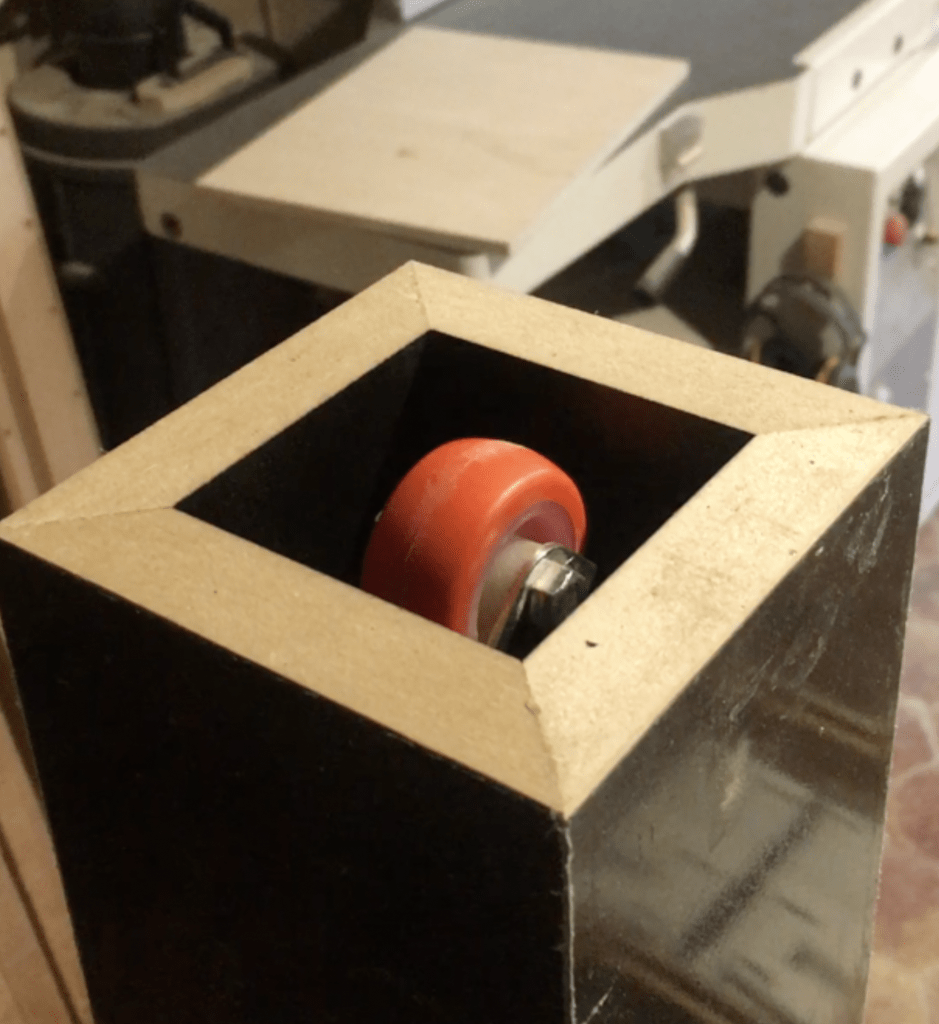

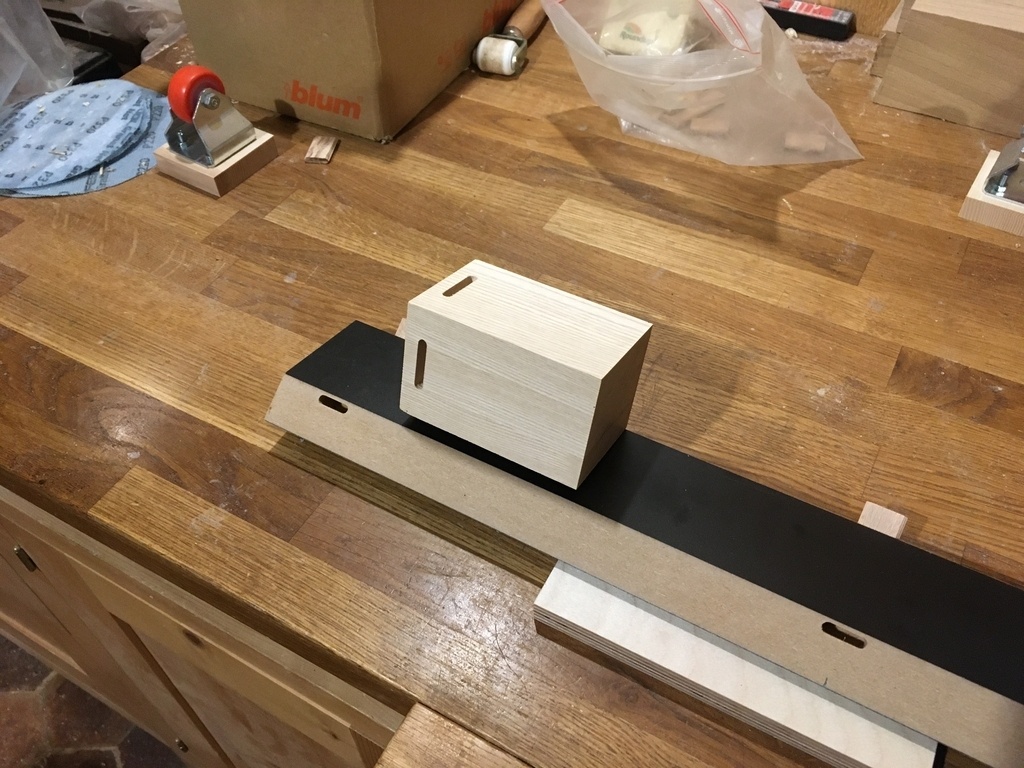

Une roulette viendra se loger dans le fond du pied.
Les allonges

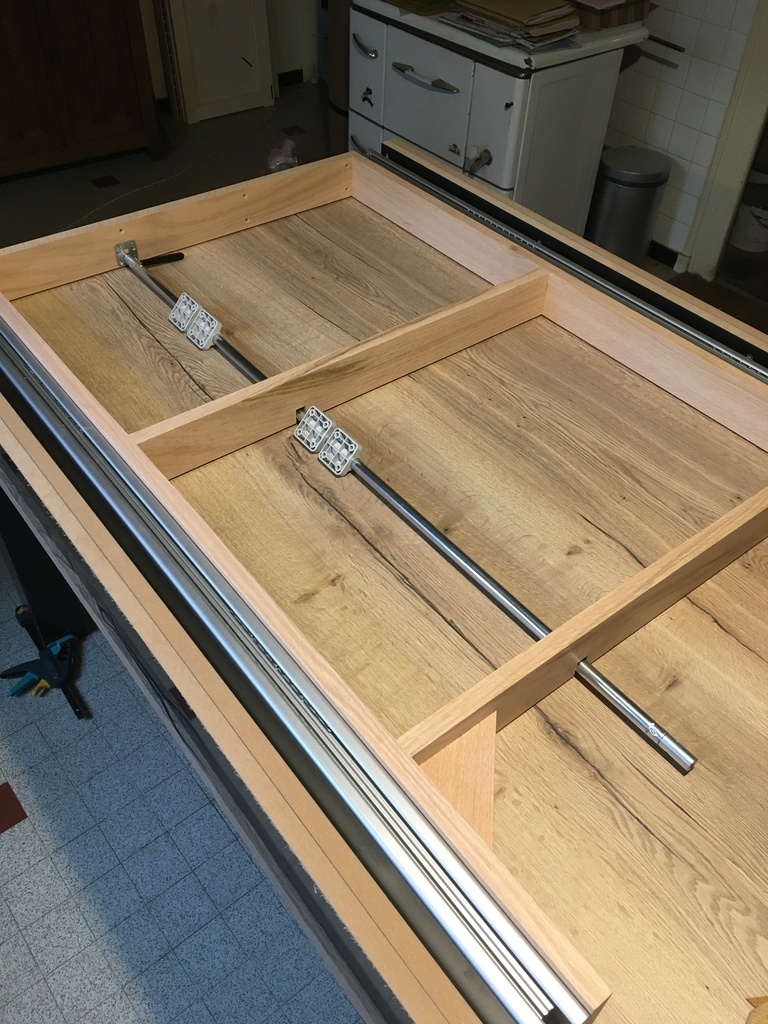

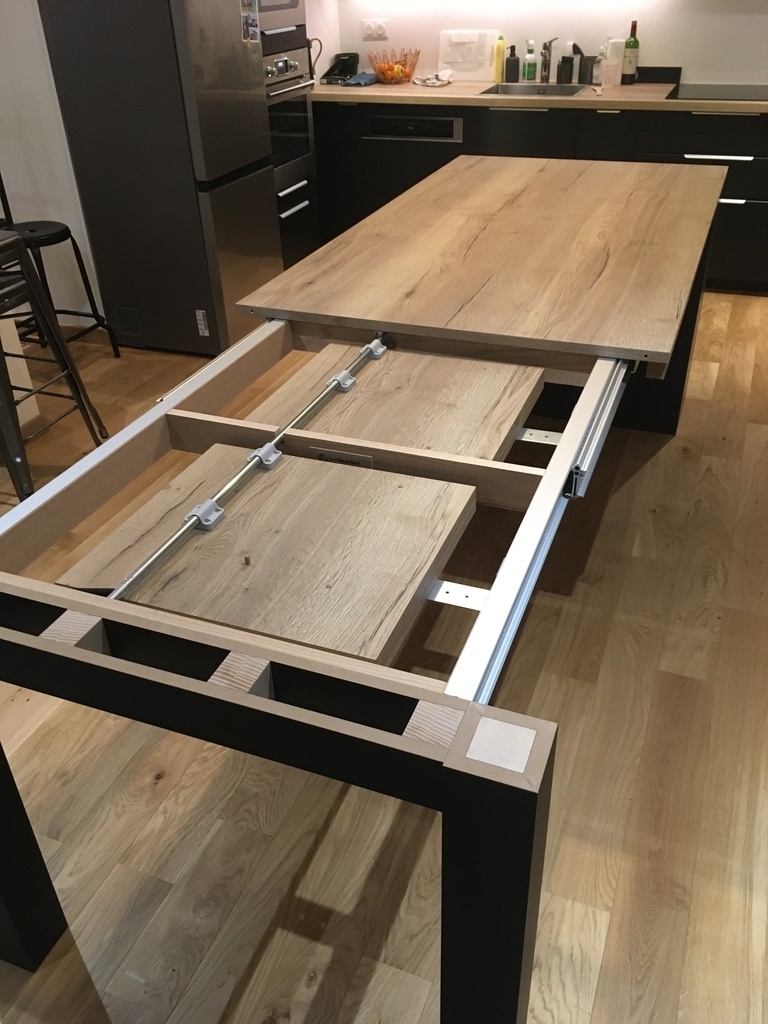

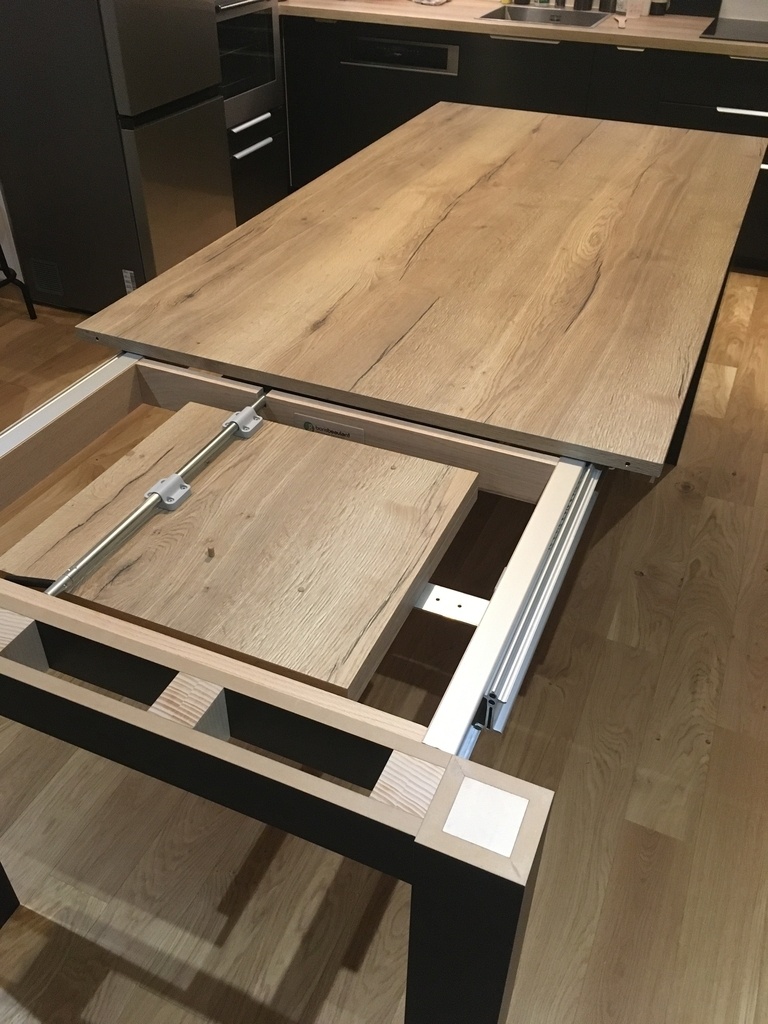

Le système d'extension par le bout repose sur la quincaillerie ALU 77 de Pöttker.

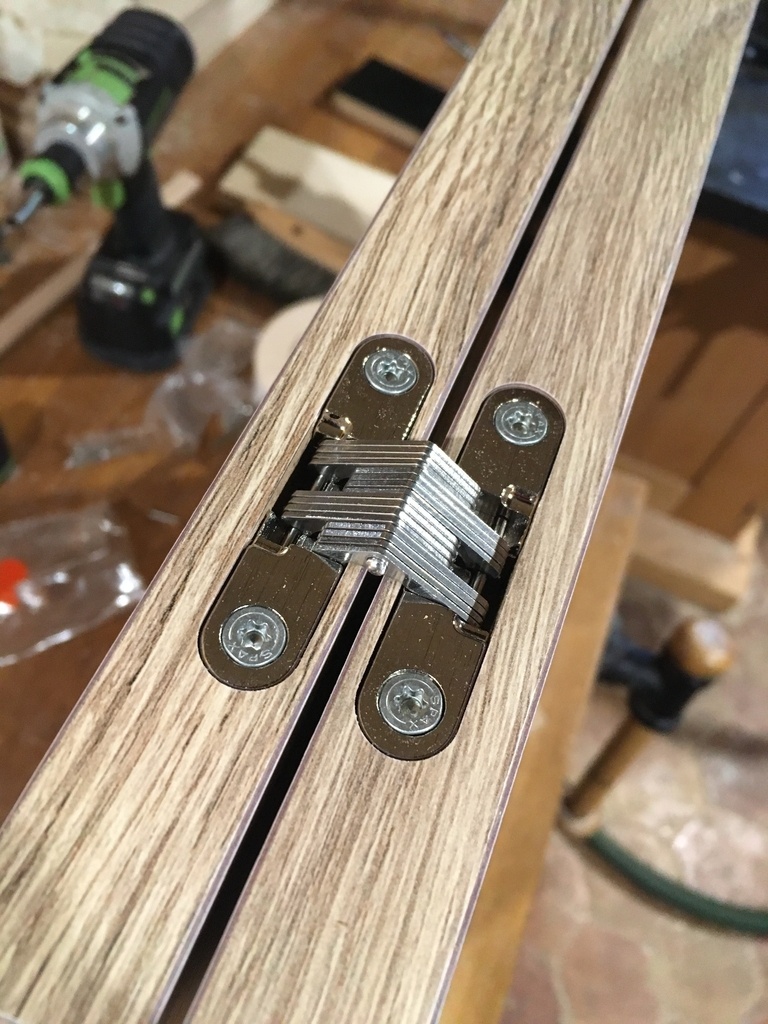

Système qui permet 2 allonges papillon jusqu'à 50 cm chacune. Ici je me suis limité à 45 cm afin d'avoir assez d'ouvertures sur les coulisses pour pouvoir les ranger du fait qu'elles vont recouvrir de 10 cm les pieds.

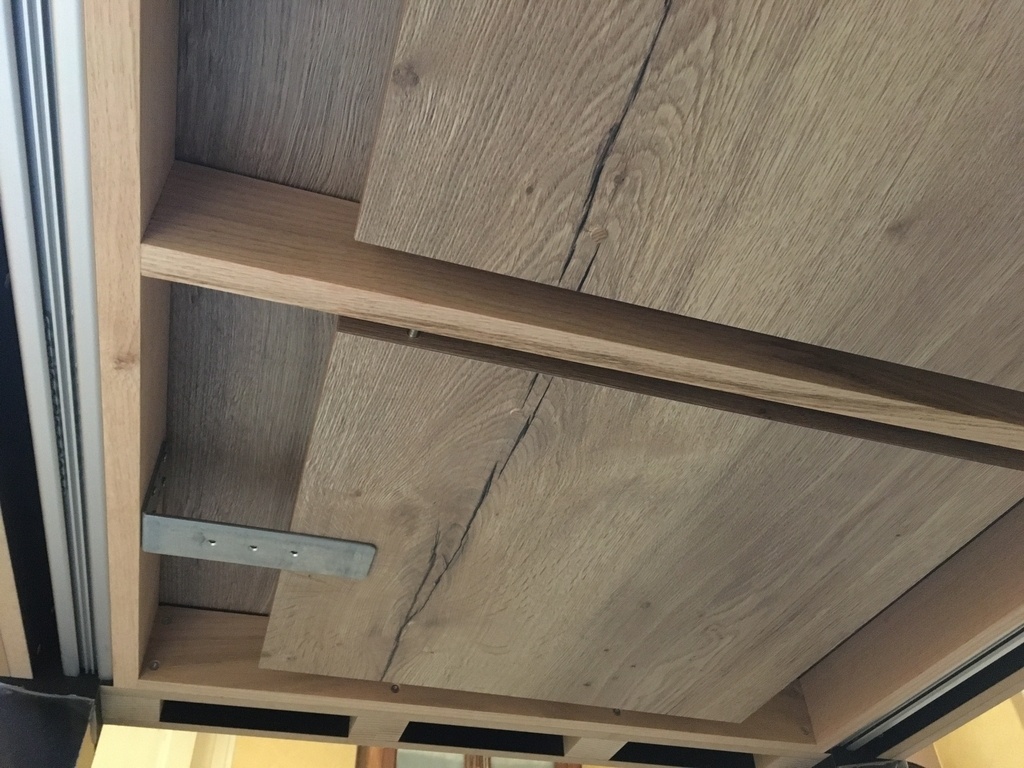

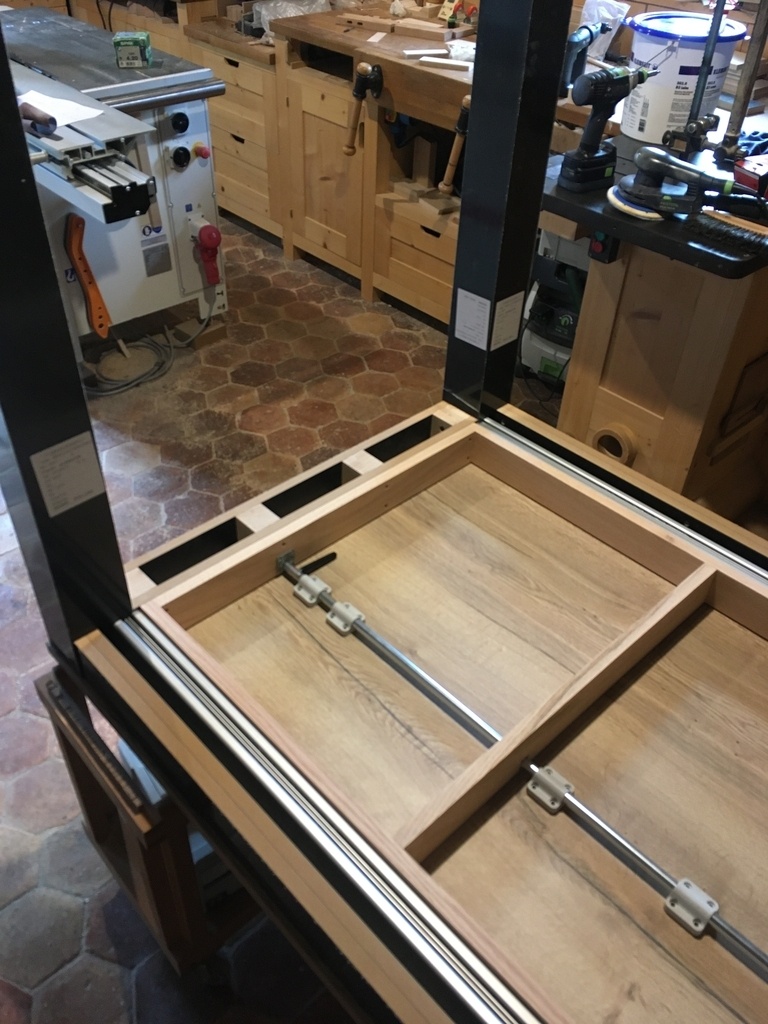

Le cadre qui soutien les allonges est quant à lui réalisé en bois massif. Ici du chêne rouge.
Usinages acrobatiques

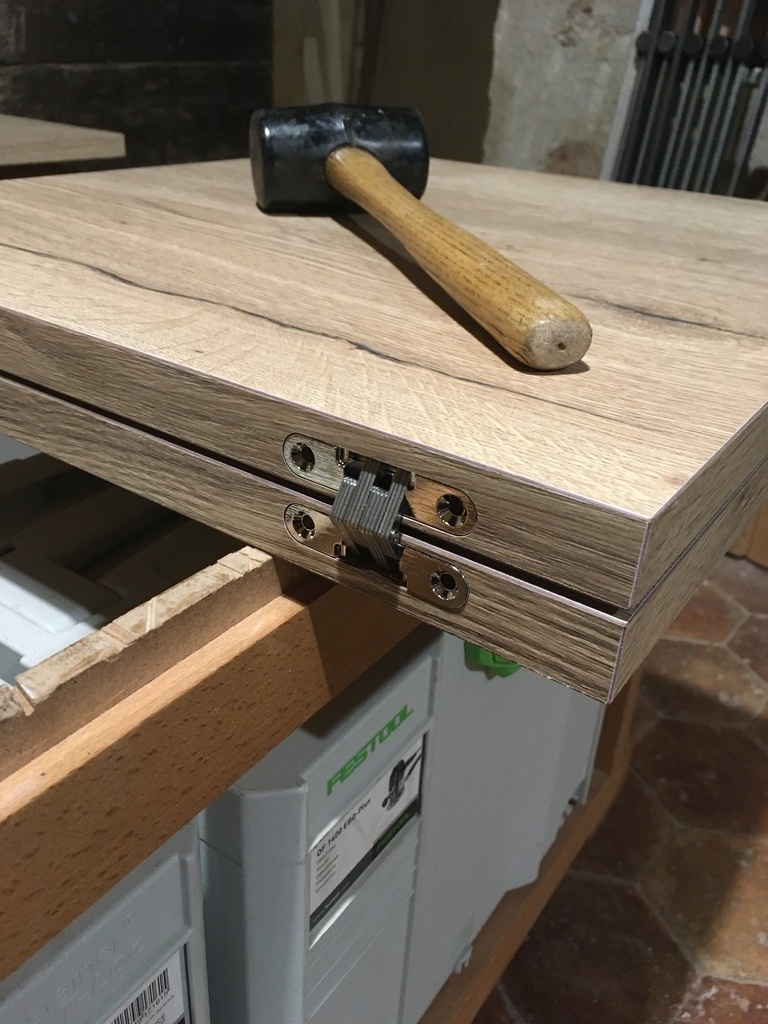

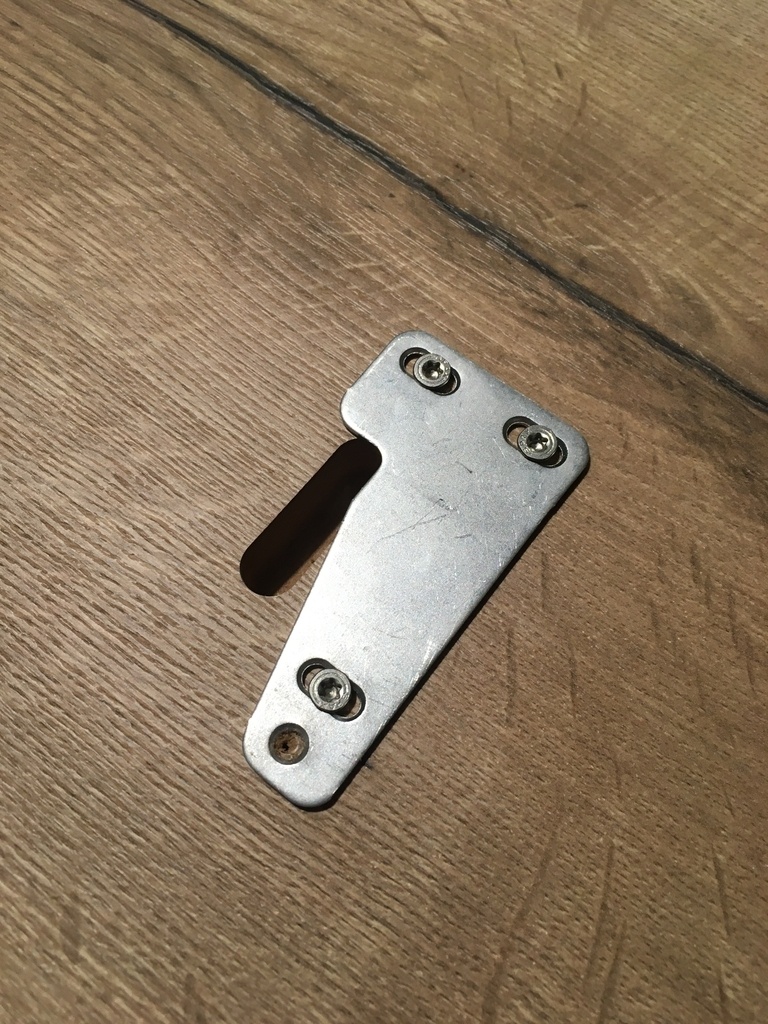

Le truc qui ma fait le plus cogiter, c'est le positionnement des platines pour le verrouillage et l'usinage de la mortaise dans le dessous du plateau.
La doc des coulisses n'est pas très loquace sur le sujet, alors que leur placement doit être ultra précis pour être efficace
J'ai fais le choix d'usiner la mortaise à la domino, fraise de 10mm, avec la plus grande amplitude (23mm).

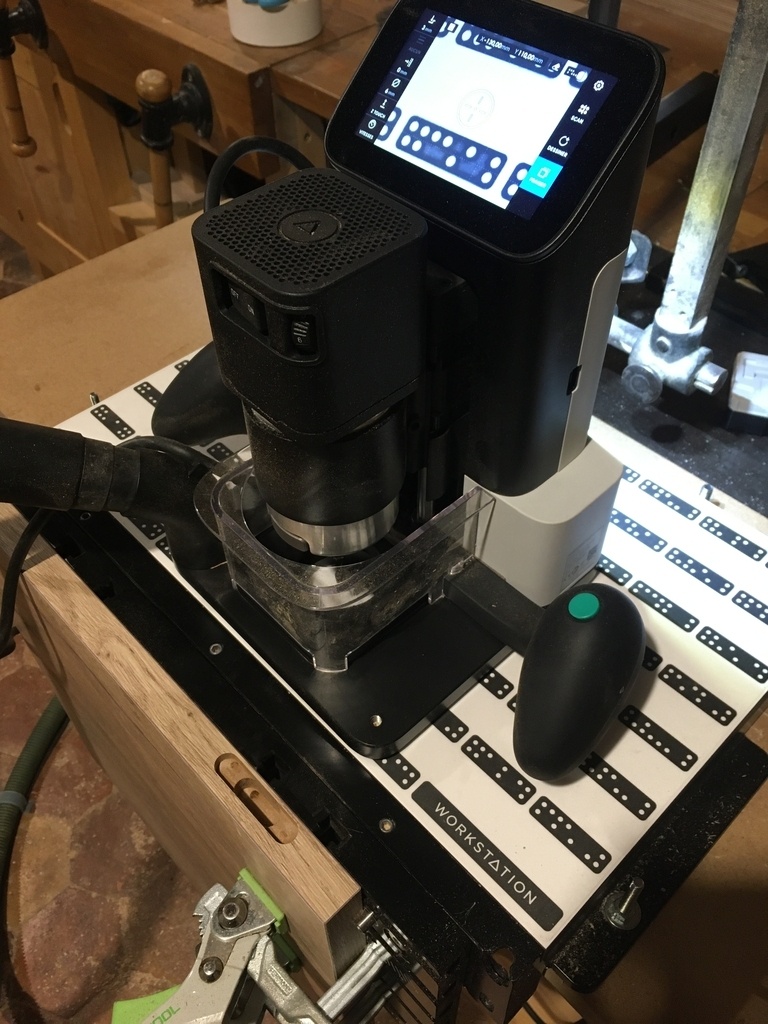

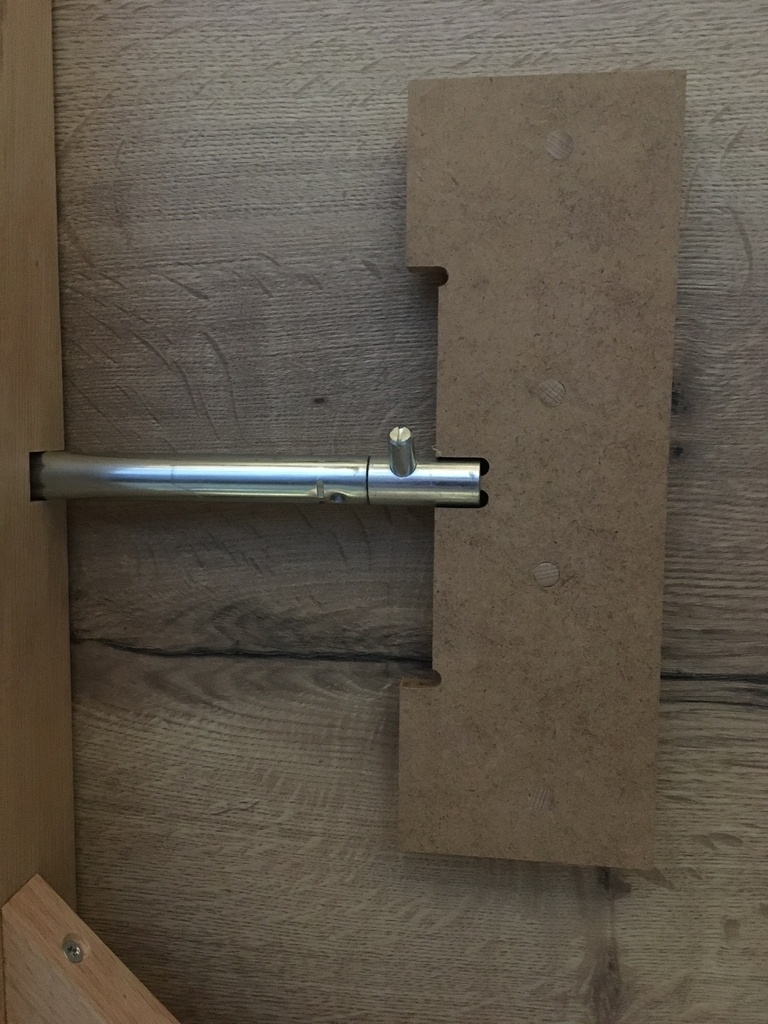

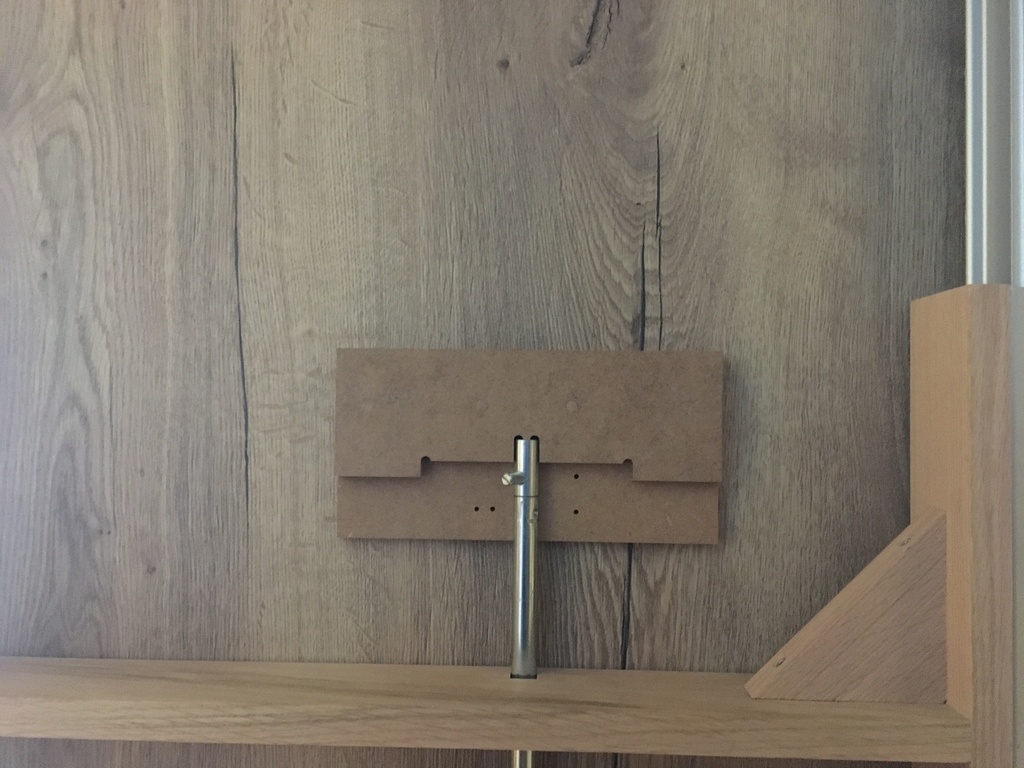

Du coup, j'ai réalisé un gabarit "double usage" usiné à la shaper pour à la fois le positionnement de la domino (par la semelle) pour le "mortaisage" et le placement des trous pour les vis de fixation de la platine. Ce gabarit prend pour référence l'extrémité de la tige de verrouillage.
Il est double usage parce qu'avec un système de tourillon, je peux inverser certaine parties pour réaliser les deux opérations.

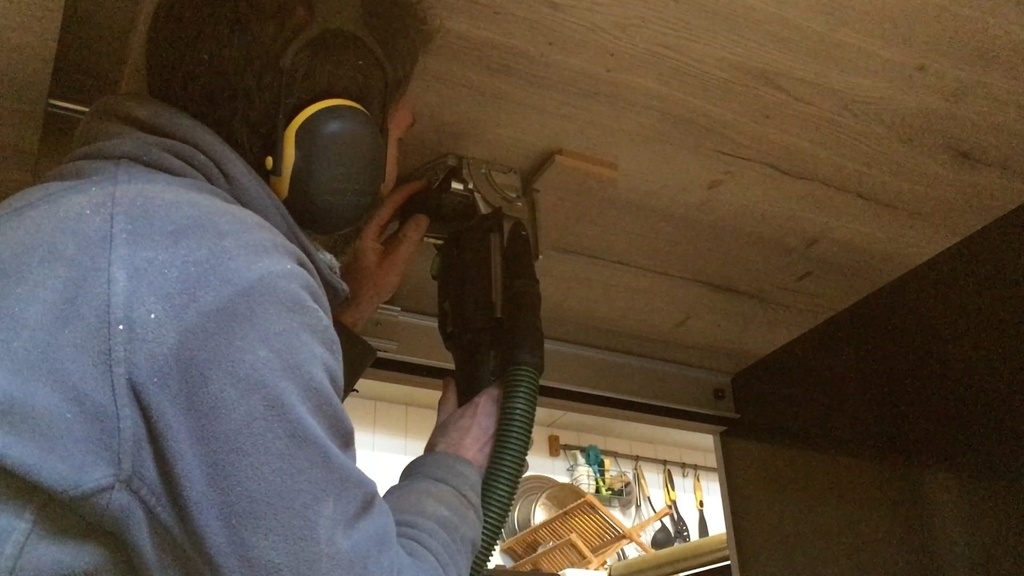

Pour l'usinage à la Domino, le gabarit est simplement collé au double face sous le plateau.
Plan du dit gabarit dispo ici :
Publications associées
Licence
Discussions
Beau et efficace, comme d'hab ! Bravo !
Top
Très propre.
C'est du Halifax ? J'aimerais en proposer pour cet usage.
Wep, c'est du chêne halifax naturel.
Boris Beaulant ok top. Merci.
Très classe encore une fois.
Ce n'est pas sur ce projet la roulette qui rentre dans le pied ?
Si si :)
Boris Beaulant
Une roulette viendra se loger dans le fond du pied
Ah oui j'avais pas vu!
Mais elle n'y est pas encore ?
Si sinon, ça peinerait bien plus à s'ouvrir.
Boris Beaulant Ok ! J'avais pas vu la fin de la vidéo !
Sympa ! Le perfectsense a l air d’être un beau produit. J'ai hâte de l'essayer !
C'est agréable sur son état de surface, oui.
Bonjour,
Cela fait un petit moment que je veux faire une table avec extension sur un pied centrale, et j'avais déjà vu ce système ou l'avez-vous acheté sur le site même ou dans un magasin ?
Salut,
Ce sont des coulisses de la parque Pöttker que j'ai achetées chez Foussier.
Avec pied central, ça ne sera pas le même modèle.
Propre !! Magique la fin de la vidéo ! J'ai eu un sourire en lisant le "attends", et l'image de la roulette est géniale
Héhé, merci d'avoir regardé jusqu'au bout
Boris Beaulant du coup la roulette ne tient que parce qu'elle n'a plus de raison de sortir, ou tu as mis de la colle ou autre chose pour la fixer ?
Elle pourrait être collée. Mais elle ne l'est pas
. Et ne pouvant pas lever le pied, elle ne pourra normalement plus sortir, en effet.
Encore un petit détail excellent, effectivement. C’est tellement simple une fois qu’on sait…
Merci de ces belles inspirations !
Rhalala... Encore un chouette projet inspirant ! Bravo à toi, et merci pour ce partage !
Super. J'ai été surpris au début en voyant du Egger chez toi!
Les chants tu les as collé à la néoprène ou plaqueuse de chants?
Arf, pas facile de pas toucher à ces produits dans ce boulot...
J'ai collé les chant à la Néoprène aussi. Avec mon bidon doseur haute performance "évasion exotique" et refermable sans m'en foutre partout
Oh punaise.... moi qui vient de plaquer des chants à la neoprene, je vais adopter ton idée dès qu'il sera à nouveau temps de plaquer des chants à la neoprene !!!!
Impressionnant la coupe d'onglet sur du mélaminé, j'aurais pas osé.
Chouette résultat! !
Boris Beaulant très bonne l'idée. Mon fils viens de finir le pot de ketchup que je comptais réutiliser comme petit pot pour la colle blanche dans ma caisse de chantier. Mais le liquide vaisselle c'est aussi bien plat. :)
Bravo, j’aime beaucoup l’élégance des proportions
Merci Jacques.
Du joli travail, bien intégré dans son environnement. Top
Merci. C'est vrai que la pièce ce prêtait bien à avoir ce genre de configuration.
Comme d'habitude c'est de toute beauté !
En voyant le système des coulisses, je me dis que je me serais certainement moins embêté pour ma table et certainement gagné en rigidité
C'est pas faux, mais tu aurais aussi moins cogité :)
Boris Beaulant C'est pas faux non plus
magnifique !
La classe. Bravo !
Superbe table, bravo ! Rien que le système Pötkker doit coûter un bras. Combien environ ?
Superbe ! Et très inspirant...
Pour le placage pourquoi as-tu préféré la colle contact neoprene par rapport à la colle blanche ?
Désolé pour cette question probablement idiote mais je me suis essayé tout récemment au placage (double encollage et réactivation avec un fer à repasser) et j'ai été agréablement surpris de la facilité de réalisation même avec des placage très déformés. Pour avoir quelques fois mis en œuvre de la colle neoprene, je ne suis pas trop fan...
Le stratifié n'est pas du bois et n'est pas poreux, il ne peut donc pas être collé à la vinylique blanche. Seule la colle contact néoprène convient bien. (peut-être aussi des colles spéciales mais que je ne connais pas).
ebenober j'ai déjà collé du stratifié avec le colle blanche sur du MDF et ça fonctionne très bien pourtant.
Il est possible de coller le stratifié a la colle blanche, ça marche très bien sur la contre face qui est en papier kraft, mais il faut le coller à la presse a plaquer. On ne peut pas réaliser le double encollage refondu au fer à repasser car cela brulerait le parement de la feuille de strat. J'ai déjà remarqué que ça cloquait en chauffant car l'on doit décoller la résine qui lie les différents feuilles de kraft qui constitue le stratifié. La néoprène est le moyen le plus facile à mettre en œuvre pour le stratifié, quand on a pas de presse a plaquer.
Bravo. Je mesure le chemin qu'il me reste à faire, j'ai donc décidé de vendre mon matériel et de passer à la peinture. Ne surtout pas me montrer des réalisations parfaites de tableaux magnifiques
Super travail
C'est top !
Merci pour ce partage avec beaucoup d'idées à reprendre.
Moi j'ai bien aimé le format vidéo courte sur une réalisation à rallonges
Sinon très propre comme d'hab
Allez le bécot
bravo Boris je vais regarder ta vidéo
on n apprend toujours avec toi
Bonsoir Boris, as tu des plans pour la mise en oeuvre des coulisses et des ferrures papillon ? Les plans de Pottker sont difficile à lire je trouve. je cherche à savoir quelle hauteur de traverse je dois avoir pour camoufler le mécanisme, et l'encombrement du dit mécanisme sous le plateau. Merci beaucoup !
