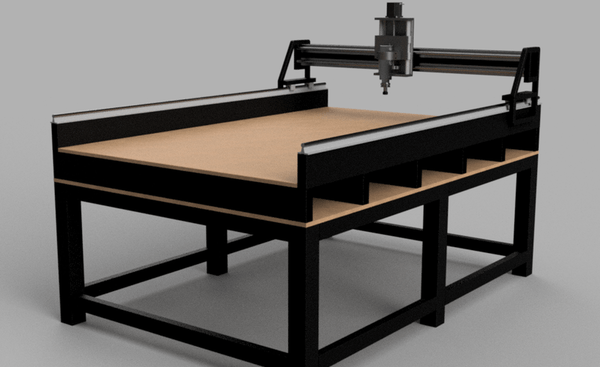

Oh, voila du gros!

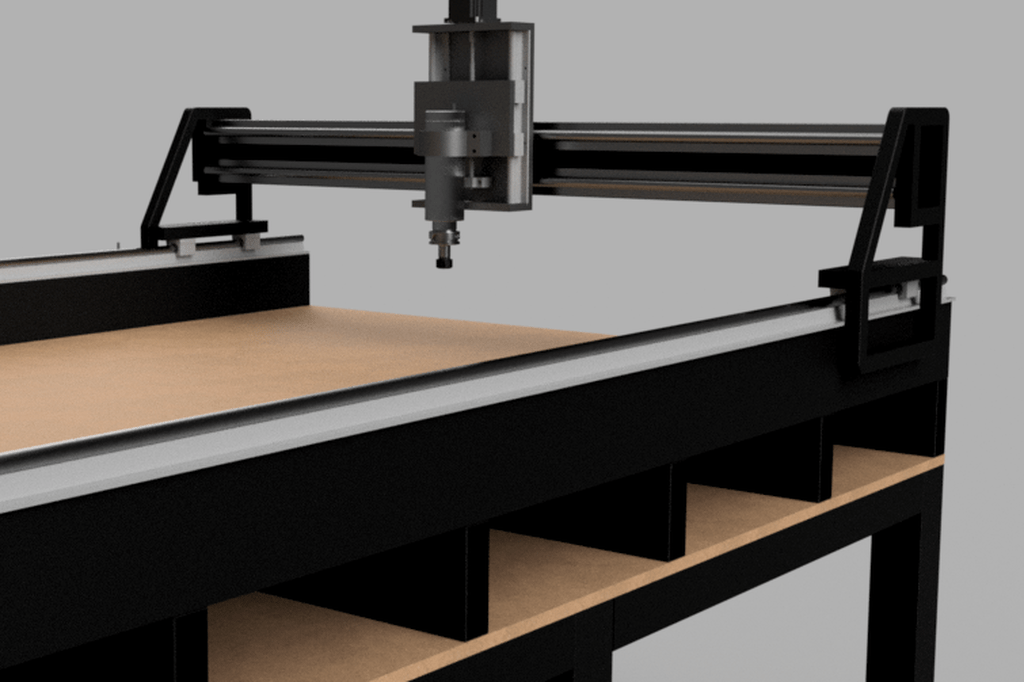

Quelle est la section de la poutre centrale ? N'hésite pas à mettre du gros, plus c'est gros, plus cela sera rigide, et donc, précis.

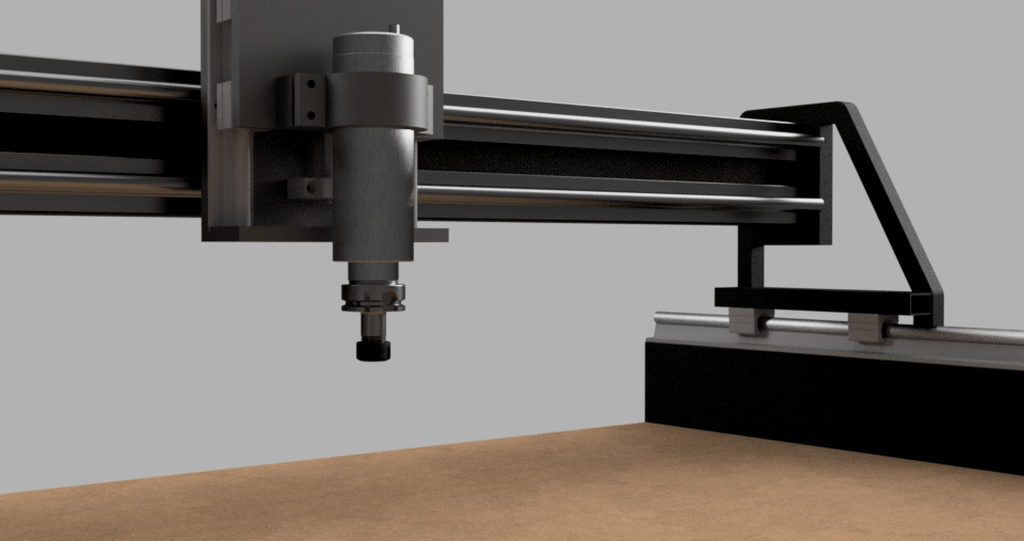

De même, les joues du portique me semblent bien frêles. Il faut du très rigide à cet endroit, sinon, cela va bouger à droite et à gauche.
tout est en acier poutre 150x100x3
joues tubes carrés 30x30 soudés
Kentaro L'Atelier Vosgien C 'est du Vosgien .. donc COSTAUD .. :-)
L'Atelier Vosgien y a intérêt d'avoir de sacré moteur pas à pas pour entraîner tous ça
SMHOSY des nema34
Belle grosse machine…
J'ai hâte de la voir à l'œuvre.
oula , faut que je trouve le budget déjà
L'Atelier Vosgien Du coup , C'est koi le budget ?
lamalleencoin pour tout l acier , guidages et electronique un bon 4000 euros .
Du coup tu fais un entraînement par courroie ?
Au début sûrement à courroies pour ensuite passer sur crémaillères.
Beau projet ! j'ai fais une CN de ce type il y a quelques années. Je pense comme Kentaro , les joues du portique un peu faible !Par expérience il faut les rigidifier sur le flanc. Ma CNC est en alu de 20mm. Le poids.. c'est de l'inercie et sur des courts déplacements rapides.. pas facile à gérer. Je peux te déposer quelques photos si tu veux. Bon bricolage. J'ai hâte aussi de voir la suite.
Merci , mes joues sont prévues en tube carré 40x40 soudés.
Bonjour, je trouve pas beaucoup d'info sur le net pour DIY ça CNC(3d).
L'Atelier Vosgien ce sera avec une carte Duet3D?
Salut Davnks , tu as besoin de quelles infos concernant la CNC fabrication maison ?
je me posé la question, de quelle carte contrôleur sera votre prochaine CNC (Duet3D)?
Et comme sa fais longtemps, j'ai d'autre question
J'ai fais mon bati bas avec du tube alu de 88x67 de 3mm d'épaisseur , et je me demande si les rail (surment ce de Motedis.fr) serrons bien fixé si je taraude mais tube?
bon courage l'hiver arrive
Davnks up
Bonsoir Davnks,
Excuses la réponse tardive , j'avais vu ta question !!!
Moi j'utilise une interface USB qui n'est plus disponible sur aliexpress mais qui fonctionne très bien.
C'est une carte de ce type :
fr.aliexpress....ault&page=2
Ces cartes sont quasi toute identique, il faut simplement définir le nombre d'axes dont tu as besoin sur ta machine (3 ou 4 ) et la fréquence de tes drivers moteurs pas à pas ou brushless.
Moi je suis en sur des brushless en provenance du Canada , ils ont 10 ans et çà fonctionne bien.
En espérant avoir répondu

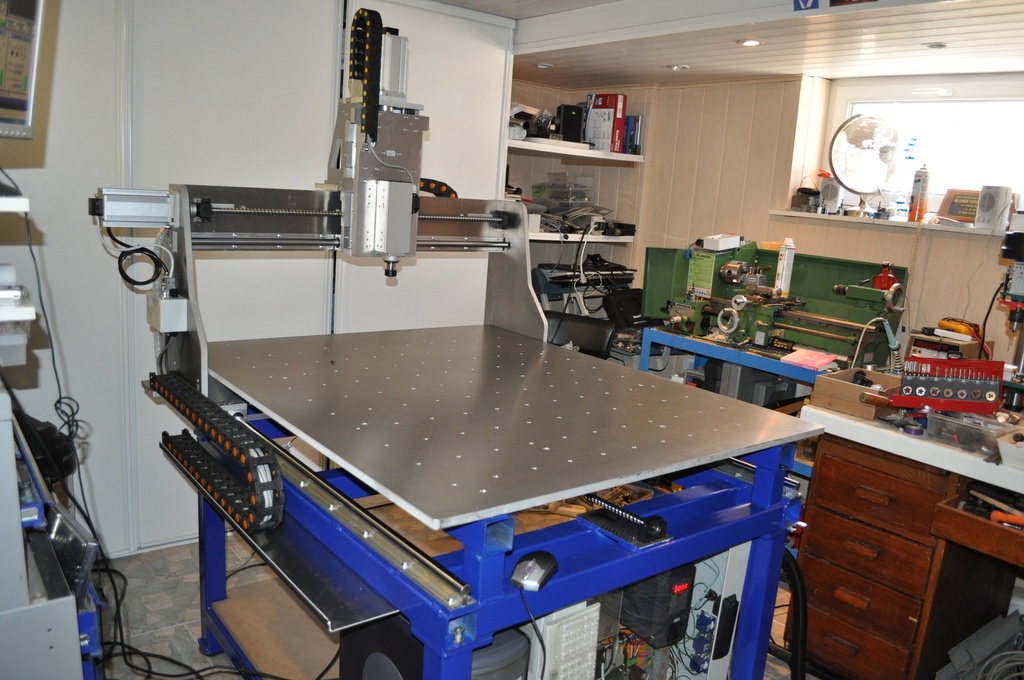

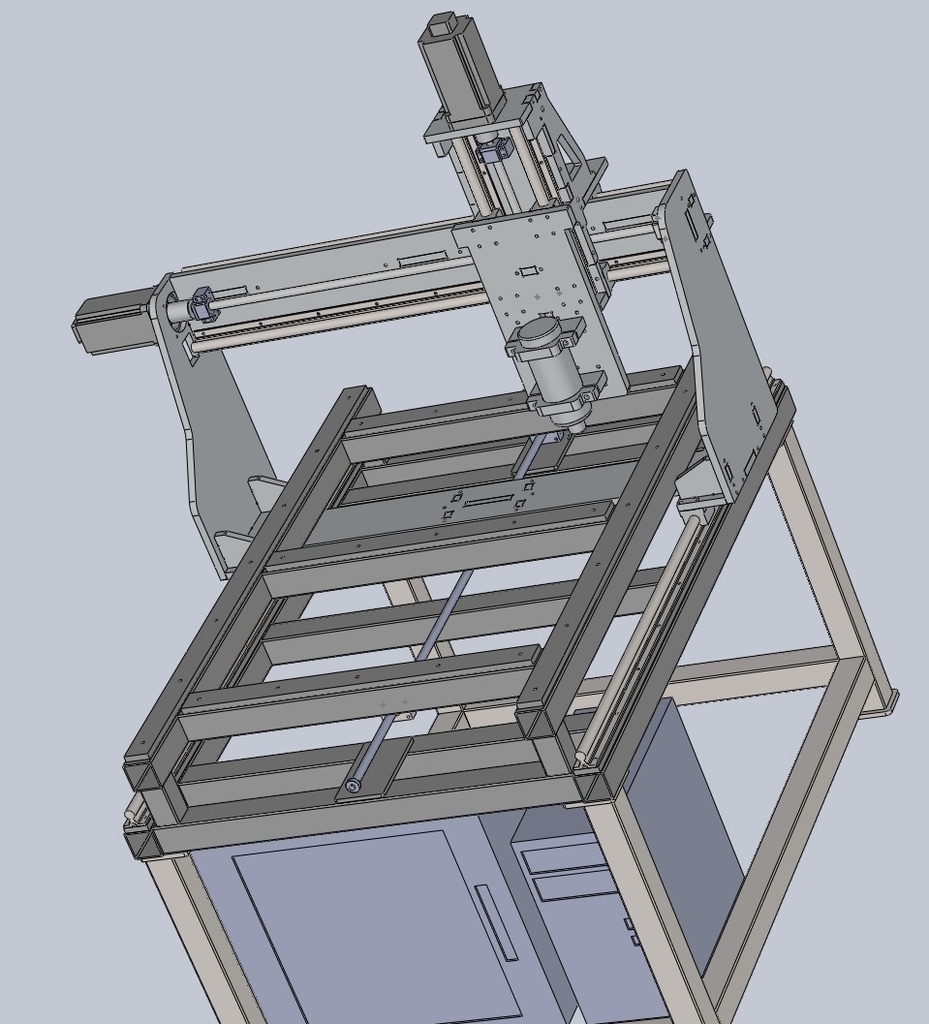

Dans mon cas, les rails sont fixés par des vis sur le bâti de la machine, tu peux le voir sur la photo. Dans ton cas sur du tube ... envoi une photo !

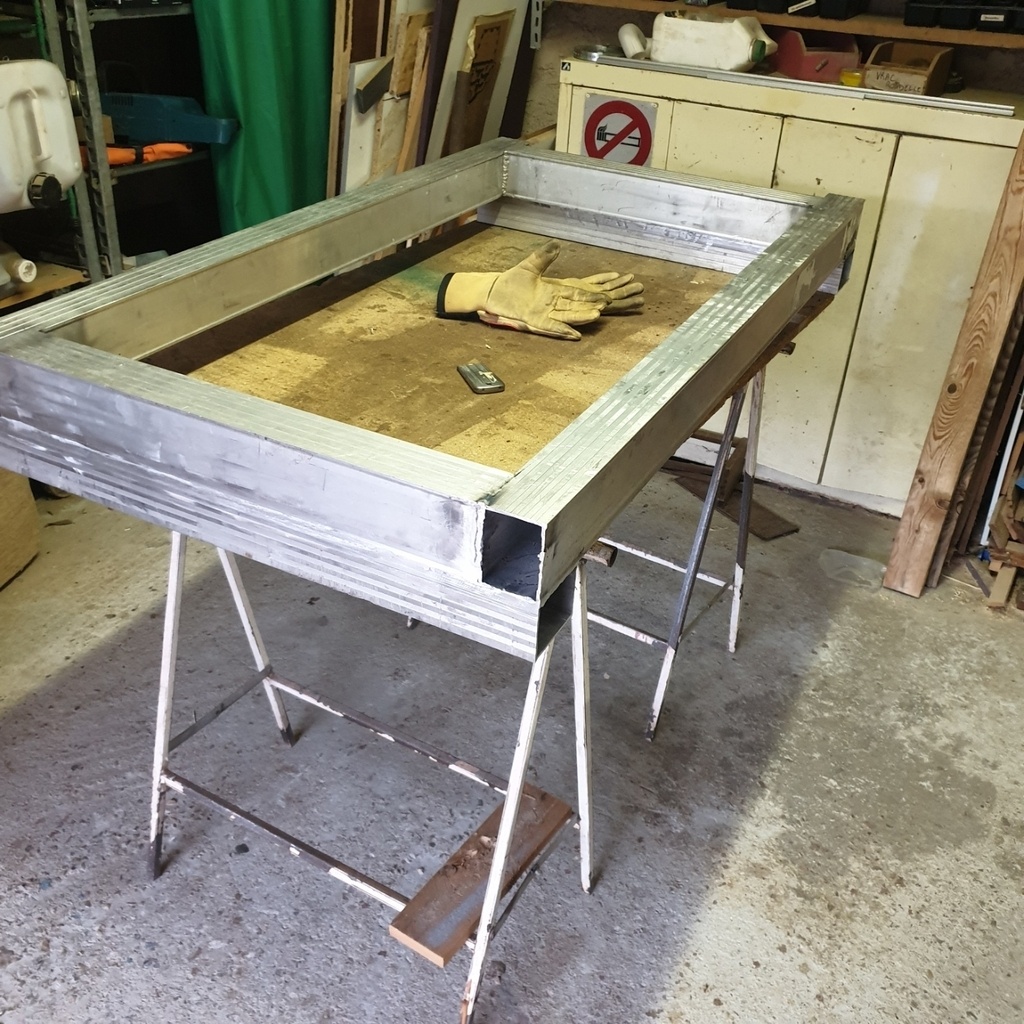

Bonsoir, voila une photo du bâti bas.
Bonjour Davnks, merci pour la photo. tu peux fixer les rails de guidage sur ces profilés alu. , j'utiliserai un fer plat taraudé introduit dans le tube.. car les tubes ne sont pas très épais, un fer plat de 4 mm d'épaisseur pourquoi pas..
Bonjour, je dois fixé sur les flan et pas dessus car je veux gardé la table pour travaillé manuellement. J'avais pensés a percé a l’opposé du rail pour passé rondelle et écrou, j’avoue que votre idée de fer plat peut faire le café, MERCI
Bonjour, quand savoir s'il faut 1 vis ou deux sur l'axe "Y", et comment dimenssionné les moteur pas-pas et leur nombre de pas?
Bonjour Davnks, le nombre de vis dépend de la conception de la machine ! il faut étudier la mécanique que tu souhaites.
concernant les moteurs, c'est pareil , il faut voir en fonction du pas des vis à billes , de la vitesse de déplacement souhaitée. Il faut aussi choisir le type de moteur , je préfère les brushless par rapport au pas à pas .. mais encore une fois cela dépend de ce que tu veux faire comme machine.
Merci Olivier Vosges, Mais je trouve rien sur quoi m’appuyè pour avoir avoir un point de comparaison. Donc a vue de Nez(de Nèéin
), pour mon bâti de 750 sur 1320, je suis parti sur:
),
-des moteur nema23 (je connais pas les brushless pour "l'impression 3d")
-des rail hr20 de chez motodis( abandonné car la donc dise qu'ils sont pas assez précis pour de la CNC)
-des vis a bille pour les axe ;
Z (500mm sfu1605 ),
X (la même famille que le Z
Y un seul pareil en 12 (je sais pas trop)
ps: je suis curieux de voir votre meuble défonceuse sous table
