Ara

Les meilleurs tréteaux du monde™

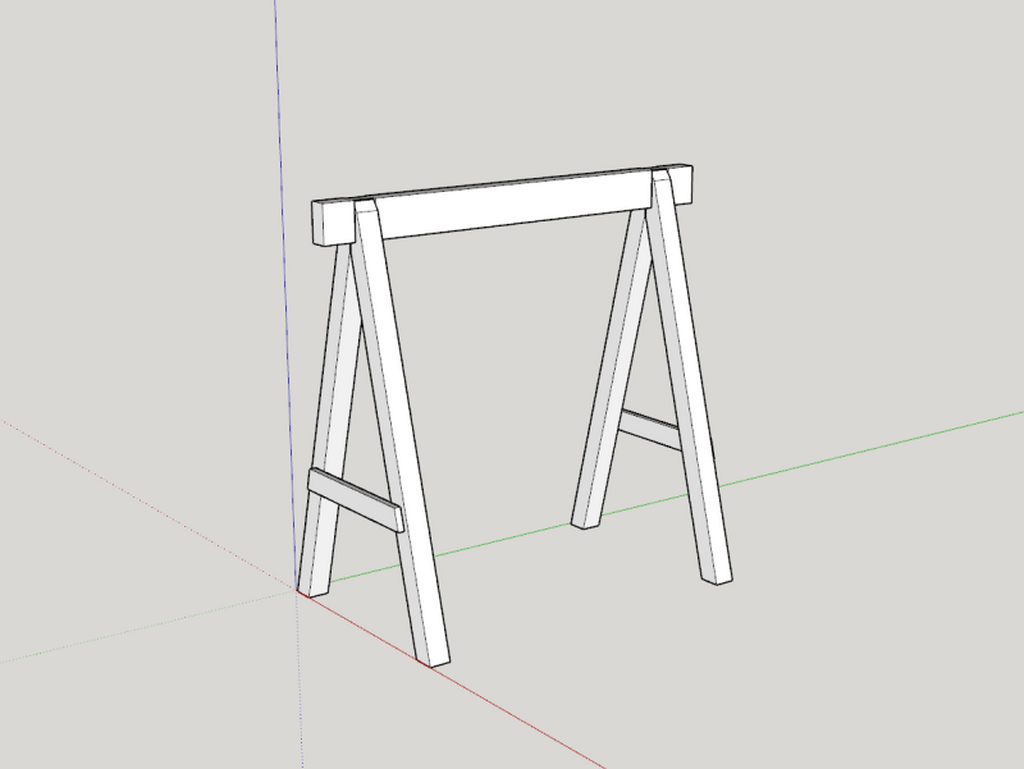

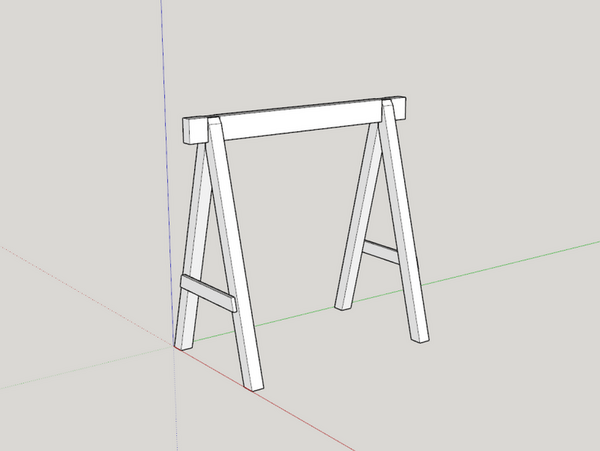

Plusieurs fois que j'en parle aussi, alors voici le plan des meilleurs tréteaux du monde™ !

Ce ne sont pas des tréteaux de menuisier, ils ne sont pas aussi stables ni costauds, mais ils ont le grand avantage d'être suffisamment stables, et de se ranger en quinconce, ce qui est très utile quand on a un petit atelier comme le mien (ben oui, 60 m² c'est pas bézef !).

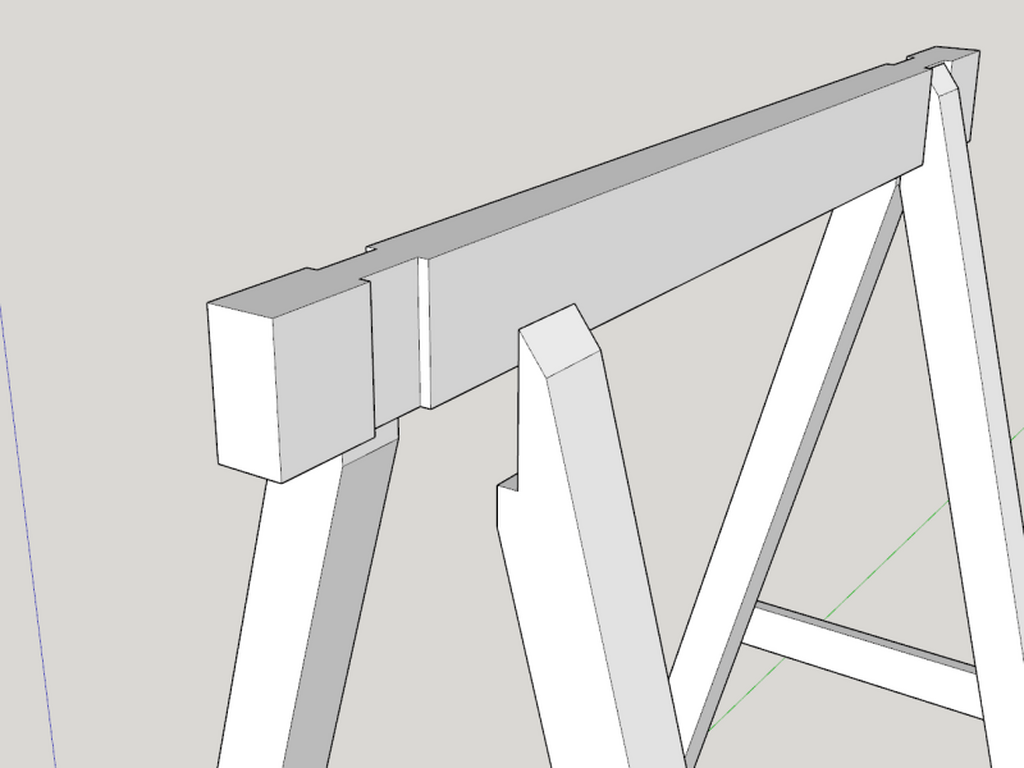

À noter que le contreventement se fait par les entailles, donc il faut que le jeu soit minimal. L'angle des pieds est de 15° et la hauteur d'environ 750 mais il est bien sûr possible de faire comme on veut.

J'ai fait le plan de l'ébauche seulement, je n'ai pas dessiné les arrondis des arêtes, ni la quincaillerie : 2 vis TRCC pour fixer les pieds à la traverse.

Exemple d'utilisation et photo du rangement ici :

Je vois que les tréteaux de Gom sont pas mal non plus, ils ont probablement l'avantage d'être plus stables que les miens puisque le maintien des pieds avec une clé permet d'annuler le jeu et de les rendre vraiment rigides. Par contre petit inconvénient : leurs traverses qui ne dépassent pas est peut-être moins pratique du fait que les pieds sont vraiment tout au bout.

Mis à jour

Publications associées


Discussions

Ara  a publié le plan "Les meilleurs tréteaux du monde™".
il y a 1 an
Ara

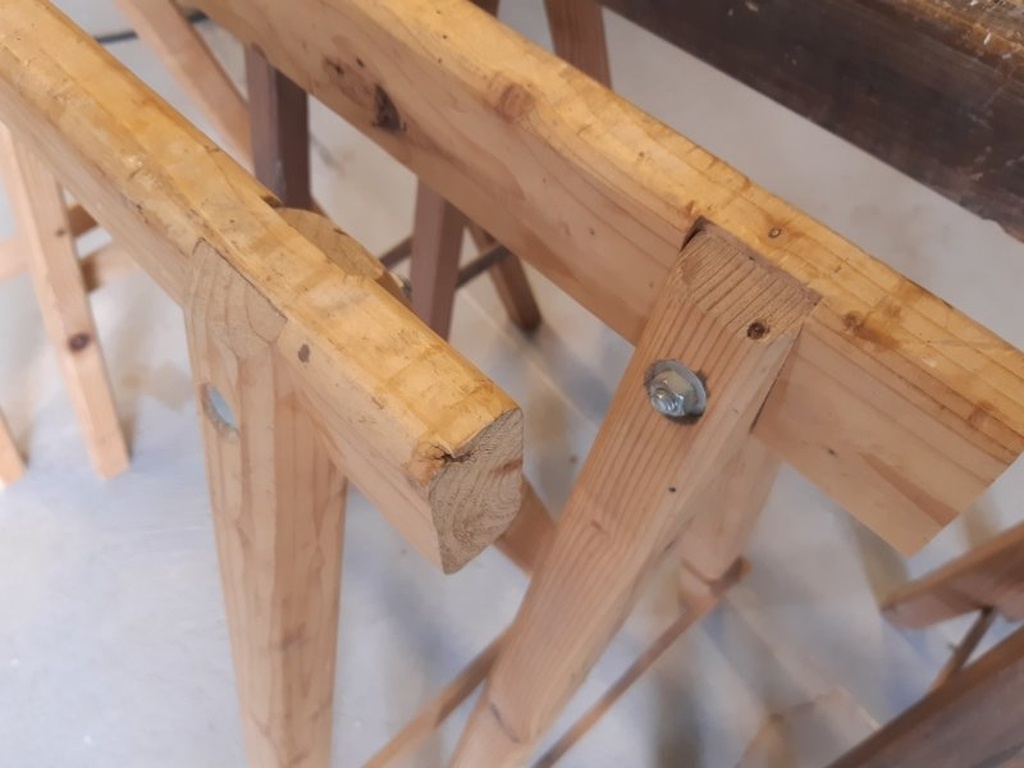

J'ajoute quelques photos de détail qui ne sont pas dans le plan : les arrondis et le système de fixation.

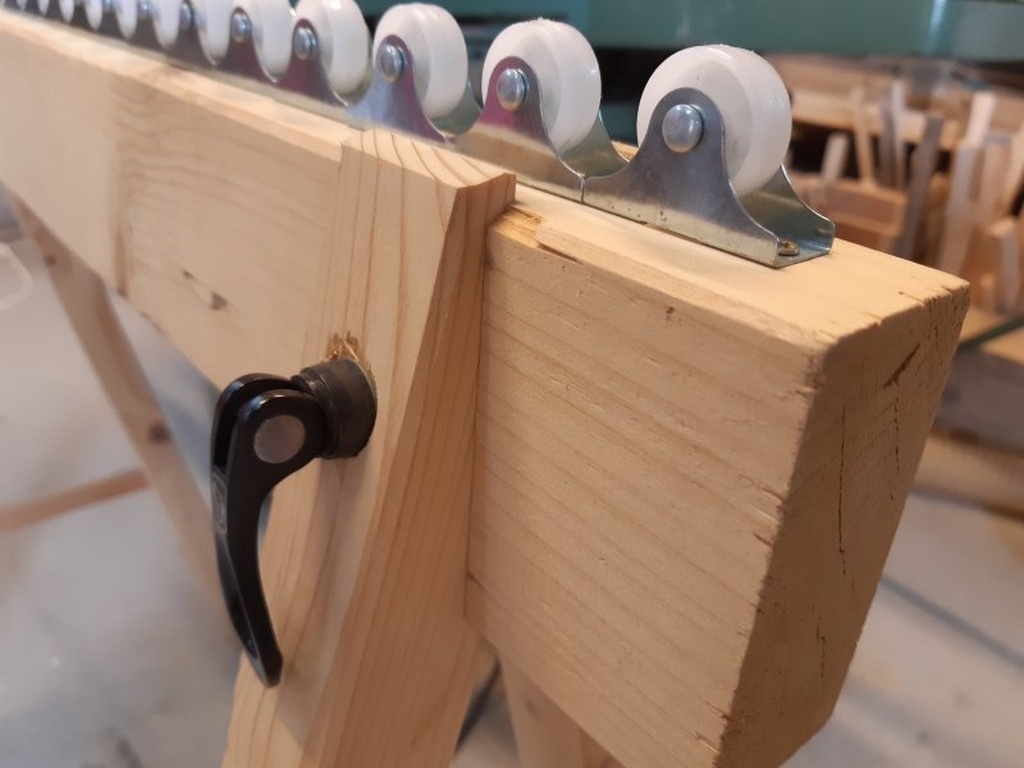

J'en ai fait un spécial réglable en hauteur (c'est la servante "scie à format du pauvre" pour les planches longues ou les plaques à charioter). J'ai trouvé la manette a excentrique dans le rayon vélo d'une grande surface de sport qui n'a pas le nom d'une épreuve sportive (chez eux c'était hors de prix).
