J'ai fait un remix du modèle fourni par Ara à cette adresse: Meilleur tréteaux du monde
Le but était de passer des chutes que j'avais en stock et donc d'adapter les sections à ce que j'allais trouver, j'ai rendu le modèle paramétrique.

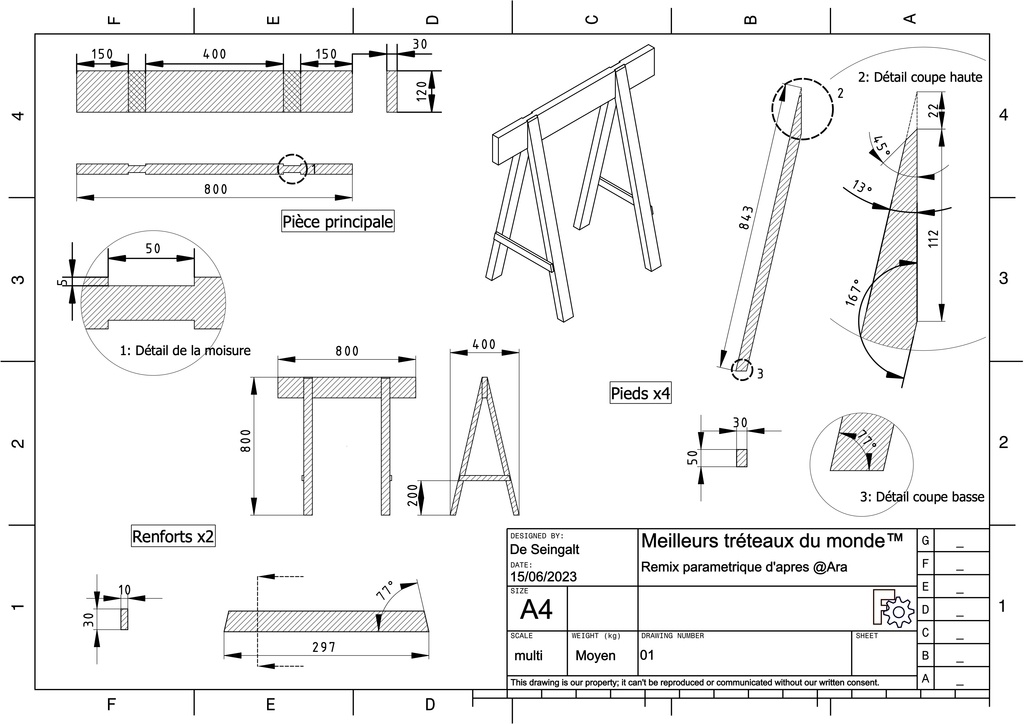

Ceux qui utilisent FreeCAD.org pourront ouvrir le document, spécifier leurs sections et les dimensions extérieure des tréteaux, et paf, le modèle sera mis à jour. Le dessin technique sera lui aussi mis à jours automatiquement, mais selon les dimensions spécifiées pourra être "brisé".
Mes tréteaux font 800x800x400.
Sont inclus: un PDF du dessin technique; un fichier STL pour importer la géométrie dans un autre logiciel et le fichier Freecad paramétrique.
Il m'a fallu une petite journée tranquille pour faire les quatres.
Publications associées
Licence
Discussions
Super d'avoir été utile à quelque chose !
Au début, comme toi, je n'avais pas mis la petite barre transversale, mais je n'étais pas trop rassuré (un choc en les déplaçant par exemple), donc j'ai fini par la mettre. Tu diras si tu peux t'en passer...
Je comptais la mettre, mais c'est stable comme ça pour le moment. Le bois dans lequel je l'ai réalisé est très dur.
J'ai pensé à mettre une seconde vis sous la première plutôt que la petite barre transversale. Pour le moment j'aime leur coté ultrasimple.
(au fait, ce n'est pas moi qui les ai inventés ! On m'en a offert une paire et j'en ai fait une petite série pour compléter / améliorer / offrir, par contre je ne sais pas d'où ils viennent donc je ne peux pas rendre à César les lauriers qui lui reviennent)
