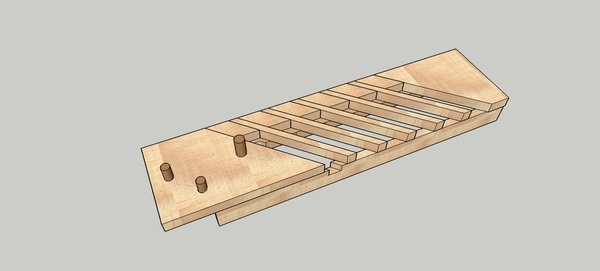

Je vous propose un gabarit pour la réalisation de rainures dans les montants des persiennes dont le plan a été présenté précédemment, avec une défonceuse équipées d'une mèche de 8 mm et d'une bague à copier de 17 mm (ex : Bosch POF 1400 ACE).
Il est prévu de pouvoir usiner les montants 2 par 2.
Le bois envisagé pour le gabarit est le frêne et pour les persiennes le chêne.
Pour limiter la multiplication des erreurs, le gabarit est prévu pour l'usinage de 6 paires de rainures, sachant que les persiennes comptent trois registres de 17 lamettes soit 51 par vantail.
Deux tourillons permettent de positionner les montants au départ de l'usinage. Un troisième tourillon permet, après glissement du gabarit, d'attaquer la série suivante au positionnement correct.
Les vis d'assemblage (indispensables) ne sont pas dessinées.
Utilisez les calques pour faire apparaitre les éléments voulus.
Bien cordialement
