Vanne guillotine pour plafond

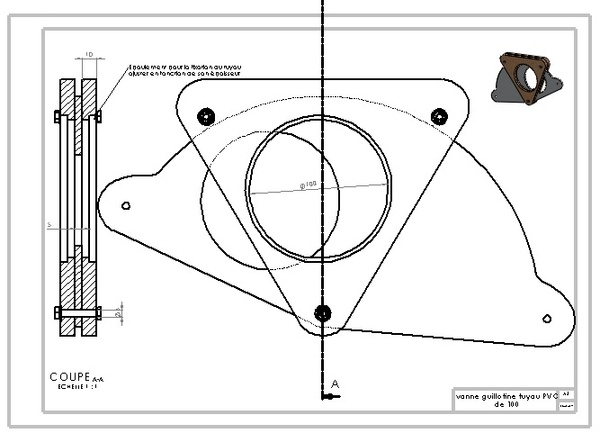

Vous êtes plusieurs à m'avoir demandés les plans de mes vannes guillotines à bascules bien pratique pour mettre au plafond.
C'est chose faite, c'est du pdf, il suffit d'imprimer à l'échelle souhaitée! Les plans sont prévus pour du tuyau de diamètre 100 et de 3mm d'épaisseur.
Il vous reste à configurer l'impression pour être faite sur plusieurs pages si comme moi vous n'avez qu'un imprimante A4

Edit 1 j'ai ajouté des fichiers dwg

Mis à jour

Publications associées


Discussions

Toutenbois  a publié le plan "Vanne guillotine pour plafond".
il y a 8 ans
pierrotonthemoon
( Modifié )

C'est généré à partir de quel logiciel de dessin ?

Toutenbois
( Modifié )

solidworks

pierrotonthemoon
( Modifié )

Je dis ça y'a peut être moyen d'en faire une version sketchup et/ou une version autocad.
Et je peux me proposer de le faire

Toutenbois
( Modifié )

donne moi ton mail en MP et dis moi le format que tu veux pour une bascule sur autocad ça doit être facile.
SU c'est de tout manière compliqué dès que l'on veut imprimer à l'echelle

Boris Beaulant
( Modifié )

Toutenbois, si tu fais un export AutoCAD (DWF ou DWG), tu peux joindre le fichier à ce plan aussi. Ainsi ceux qui ont pas le logiciel pour l'ouvrir pourront toujours prendre le fichier PDF.

Toutenbois
( Modifié )

Ok je fais ça

Toutenbois
( Modifié )

C'est fait j'ai ajouté des fichiers .DWG pour ceux qui savent les manipuler

Leboiseuxdumorvan

bonsoir comment fait t'on pour l'imprimé a l'echelle 1?

pierrotonthemoon

Dans le fichier zip il y a des pdf A4. Il faut imprimer et assembler

VincentDemaret

Impeccable.
En ai réalisé 3 ce jour.

ssgeorges

bonjour, j'ai réaliser pour moi même une guillotine en 100 mais j'ai un ami qui voudrais que je lui en fasse une en 120, mais je ne sais pas me servir du DWG, pourriez vous m'aidez ? merci cordialement :)

nicoboom
( Modifié )

Bonjour, j'aimerai modifier les fichiers avec sketchup, mais impossible d'importer des dwg avec la version free. Est-il possible d'avoir les fichiers au format sketchup ? Merci

Davnks

Le plan est trouvable sur sketchup me semble🤓

nicoboom

Ah bon, je ne sais pas le trouver...

Toutenbois

Davnks Si tu sais le retrouver c'est super

Pierre1206

Salut à tous, ayant une imprimante 3D je me demande si quelqu’un a déjà testé et du coup,les éventuels retours.

Merci
Pierre

Francois062

Bonjour à tous, merci pour le partage, je suis en pleine installation 😅, cela va bien m’aider😉
Bons copeaux à tous
François

Connectez-vous pour ajouter un commentaire.
6 661 vues
17 commentaires
4 193 téléchargements
