Carpenter

Rising chair par Robert van Embricqs

par Carpenter

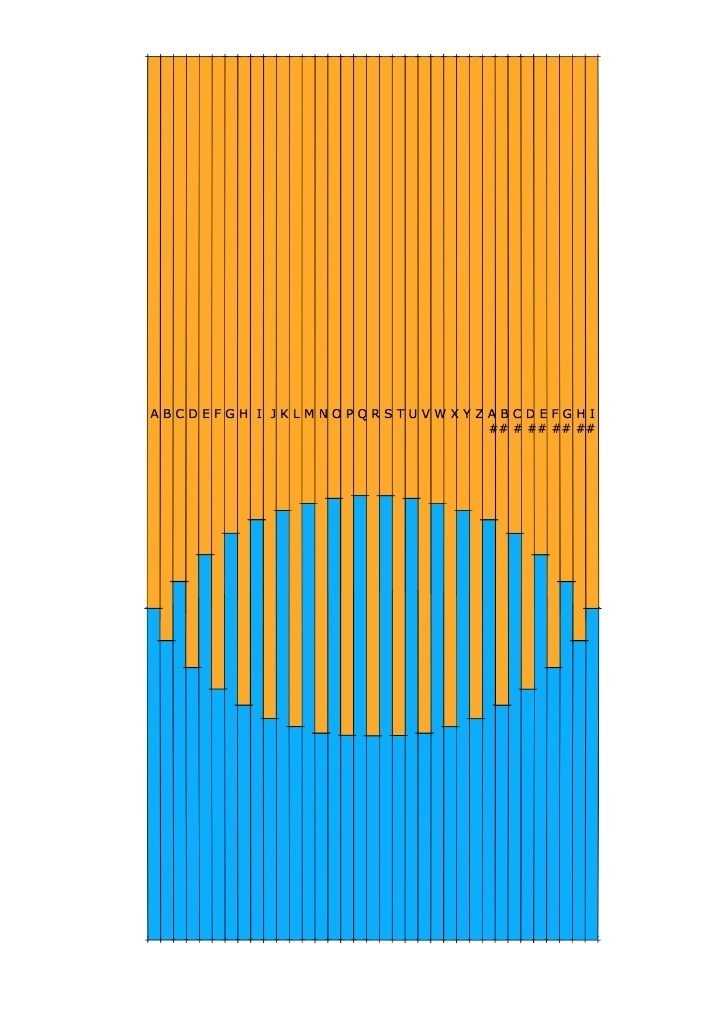

Modélisation d'une chaise pliante, revisité par Robert van Embricqs

Mis à jour

On en parle ici

Carpenter a publié le plan "Rising chair par Robert van Embricqs".il y a 11 mois
Zeloko


Ha ... cette chaise m'a toujours intriguée. As-tu essayé de la fabriquer ?

Carpenter


Non pas encore mais ça ne serait tarder! Le bois que je vais utilisé pour la faire, du chêne, est en cour de séchage.

VitamineD

Un design intéressant, en tout cas !

Il y a une astuce pour la bloquer en position chaise, j'imagine ? Une sangle reliant les deux "pieds", ou un verrou au croisement des lattes ?

Zeloko


J'ai envie de penser que la position chaise est équilibrée. Mais peut-être que je me trompe.

VitamineD

Eh ben j'aurais pas cru, mais apparemment oui. Ça a l'air d'avoir un peu de friction au niveau des articulations quand même.

https://www.youtube.com/watch?v=Uxr4YH4MqQ4

Carpenter


Oui il y a de la friction, mais je pense mettre des vis têtes bombées filetage intérieur de chaque coté des axes , histoire de serrer le tout et de ne pas se retrouver le cul par terre! ;)
Qu'est ce que tu veux dire par équilibrée Zeloko?

VitamineD

Perso je trouve que les charnières métalliques sont un peu dommage, ne serait-ce que pour le potentiel coinçage de doigt à l'articulation. Bon, évidemment, ça doit être un peu plus rapide et moins grincer que 40 enfourchements + arrondi + cheville…

Carpenter


Oui c'est vrai qu'un assemblage bois serait peut être plus sympa mais le problème c'est que certains angle sont tellement aigu que du coup ça ferait des entailles énormes pour les enfourchements... niveau résistance pas sur que ça tienne je pense...

Seldon

Superbe!
Les cotations données sont sûr ? je suis intéressé pour essayer de faire cette chaise, elle m'intrigue! Pour les charnières, vous conseillez quel genre ? Tasseaux en 25x25 ? D'avance merci :)

Carpenter


Merci! Oui les cotes sont sûres , pour la section mes bois font 24*20 sur le fauteuil de la photo , les 20 étant la retombée, sinon pour les charnières j'ai pris des 20*80 de chez hettich. voila voila!

Anbert

Bonjour Carpenter,

As tu acheté des tasseaux en 20X25 ou pris des planches de 27 que tu as dégauchies en 25 ?
Je suis en train de chercher comment me procurer la matière première.
Quel bois as tu utilisé ?

Merci

Carpenter


salut Anbert,
j'ai utilisé des 2 traverses paysagères en chênes, c'est ce que j'ai trouver de moins cher pour du chêne par chez moi, 20 Euros la barre, la section et 100*200*2500. l'inconvenient c'est qu'il était gorgé de flotte, du coupe ,après debit avec légère surcôte, je l'ai laissé sécher pendant 1 mois. Aprés libre à toi de choisir une autre essence de bois si tu le souhaites , il faut juste un bois avec un bonne densité pour la rigidité, vu la petite section des barre.
Actuellement je suis entrain d'en faire une deuxième en Ipé pour la mettre sur la terrasse.

voila j'espère avoir avoir pu t'aider!

Anbert

Merci pour les infos !
Disposant uniquement d'outils basique, je ne vois pas trop comment m'en tirer à partir de traverses.
Je pense qu'il faut que je passe par des planches, puis scie sur table pour tasseaux.

En comparant ta réalisation et le plan, il y a un nombre différent de montants. 35 dans ton siège 41 sur le plan. Y a t'il une raison ?

Le siège est confortable ?

Merci :)

Carpenter

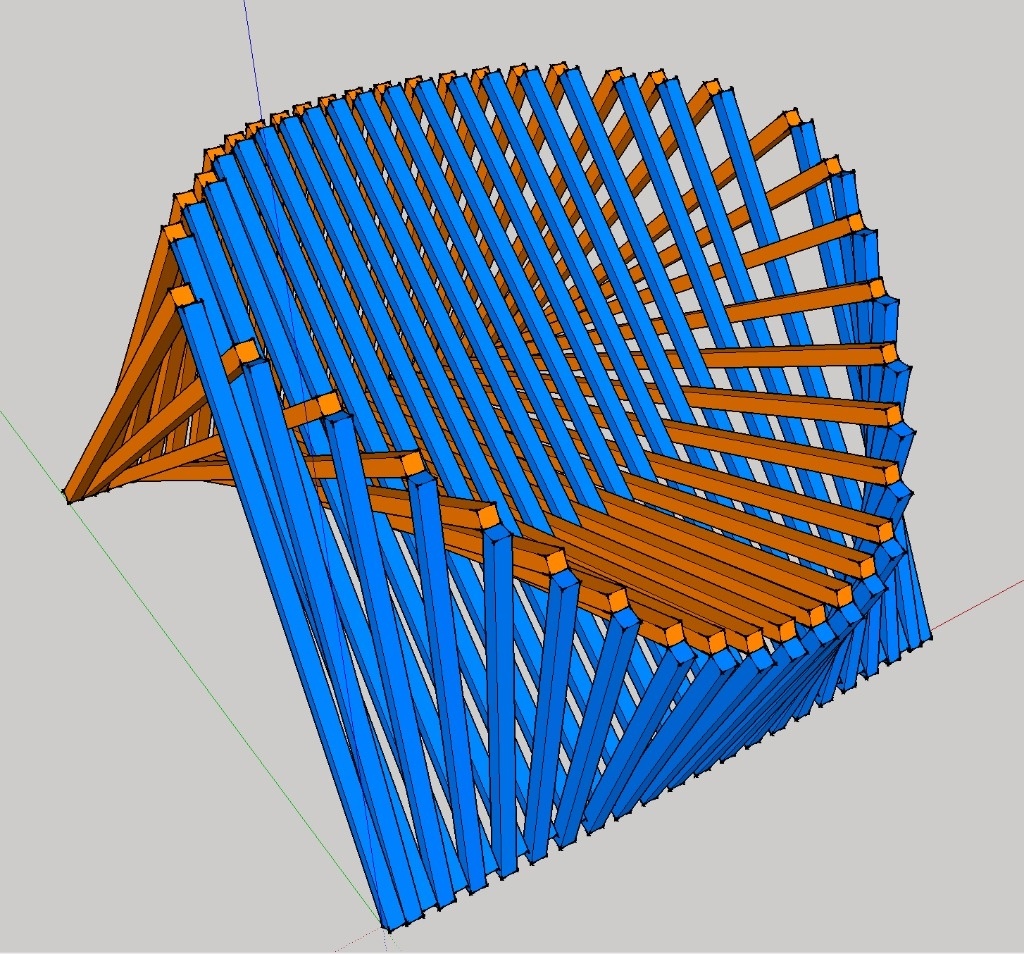

Salut Anbert, pour la différence de nombre de barre entre le plan 3D et mon débit c'est normal, sur le 3d je n'avais pas reçu encore mes charnières du coup j'étais parti sur un section carré , des 20*20, mais en recevant donc mes charnières je me suis rendu compte qu'elles faisaient en fait 24mm, du coup j'ai adapté mon débit en conséquence. Sinon, si j'avais gardé le même nombre de barre, ça m'aurait rajouté 14cm en largeur ce qui rendait la forme moins, esthétique...

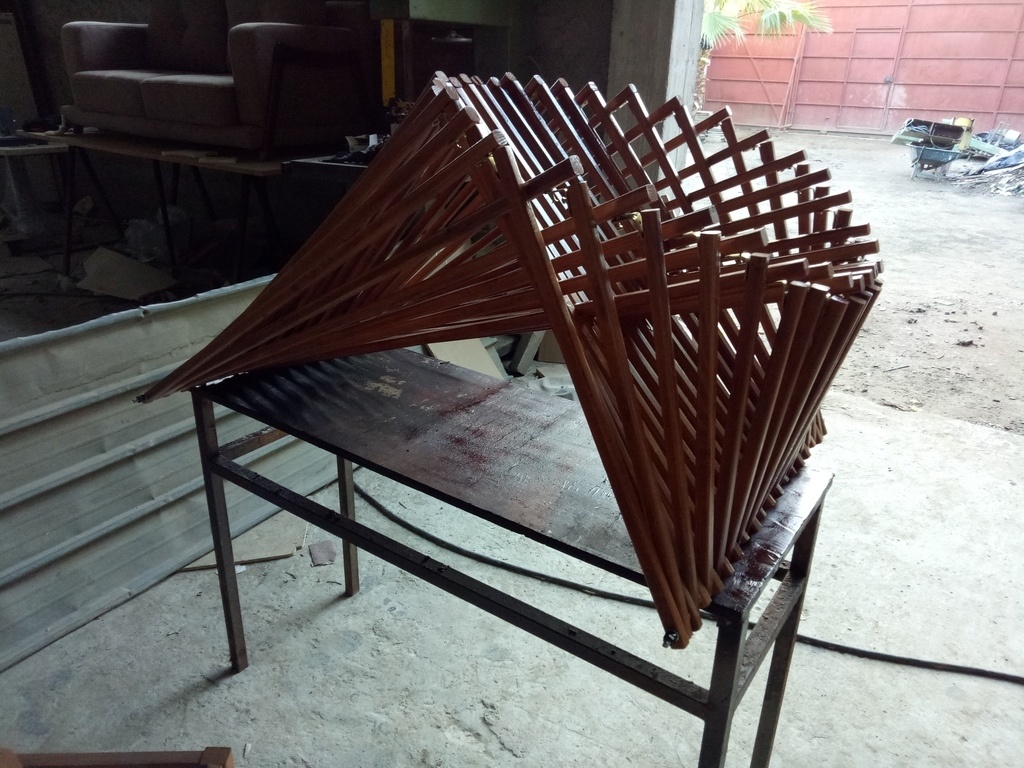

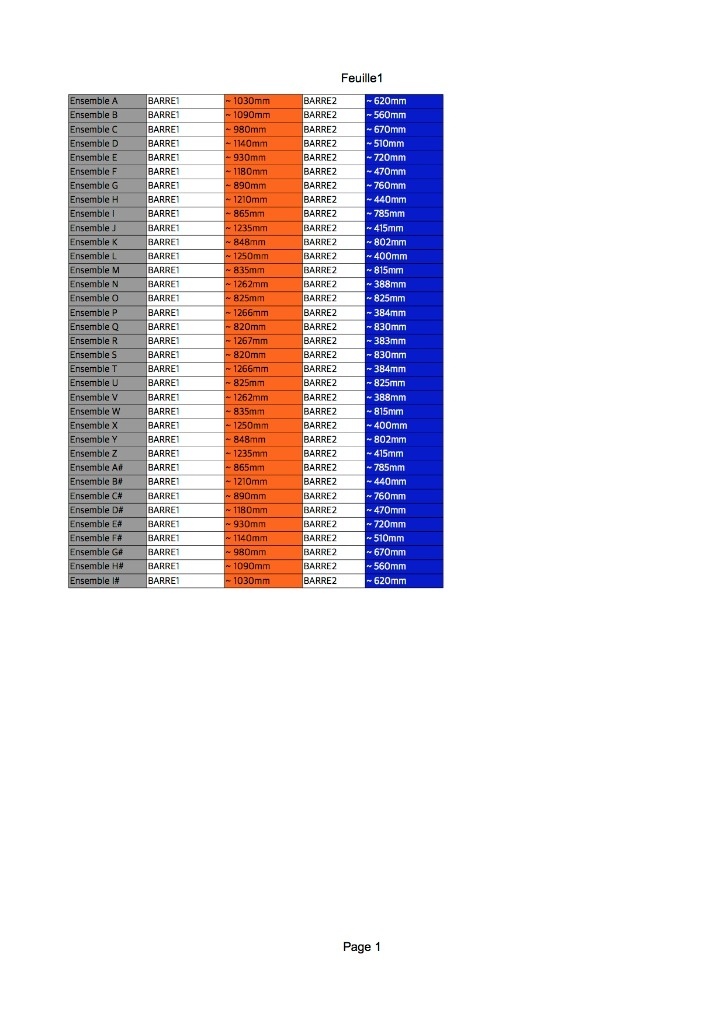

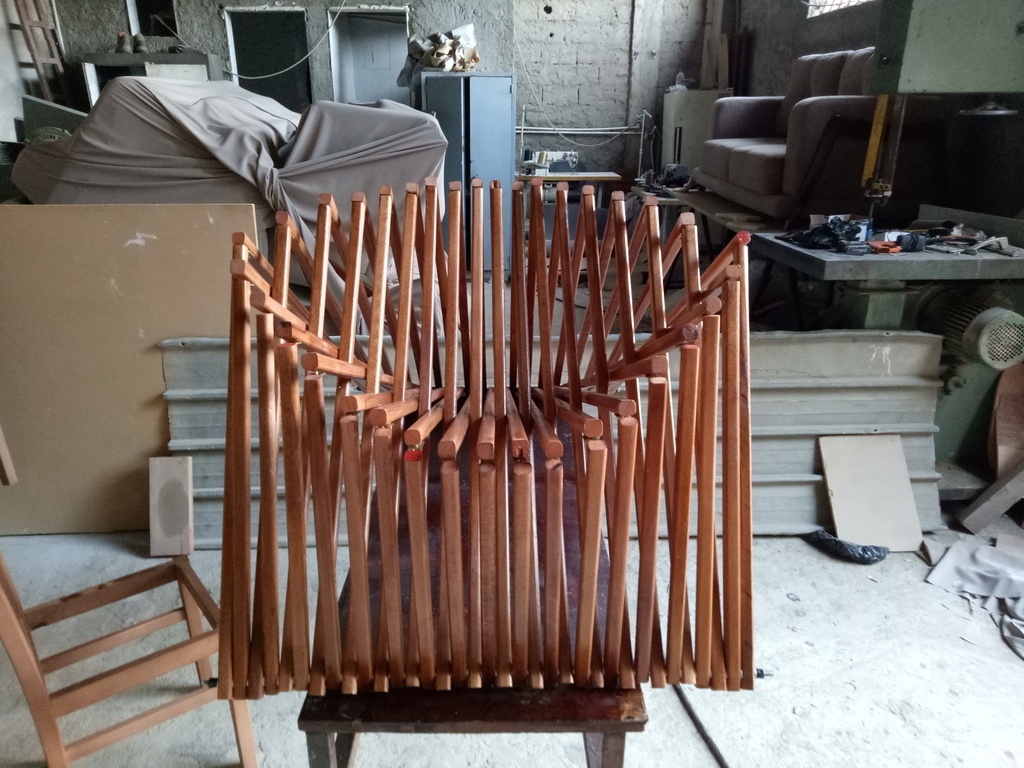

Le debit que j'ai fourni correspond à la chaise que j'ai fait, qui est en photo.
Au niveau confort on est plutôt bien calé oui! la partie dossier monte bien jusqu'au épaules.

voila! ;)

jbm

Bonjour carpenter, ou trouves des planches d ipe? Quel tarifs?
