Gabarit de fraisage type mfs

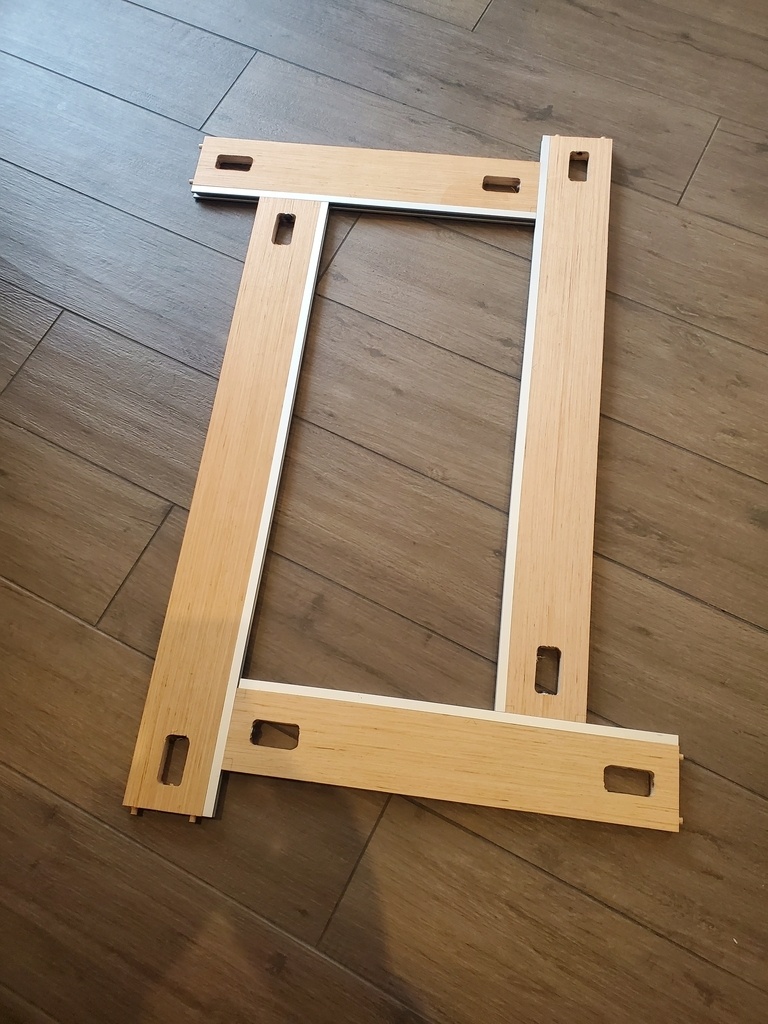

Gabarit de fraisage type mfs 750mm x 450mm

• CP 15mm 400*800mm
• Rail dold mekatronics :
• Écrou rainure 6mm ou de simples écrous carrés M6
• vis CHC M6x30
• rondelle M6
• tourillon Ø6mm

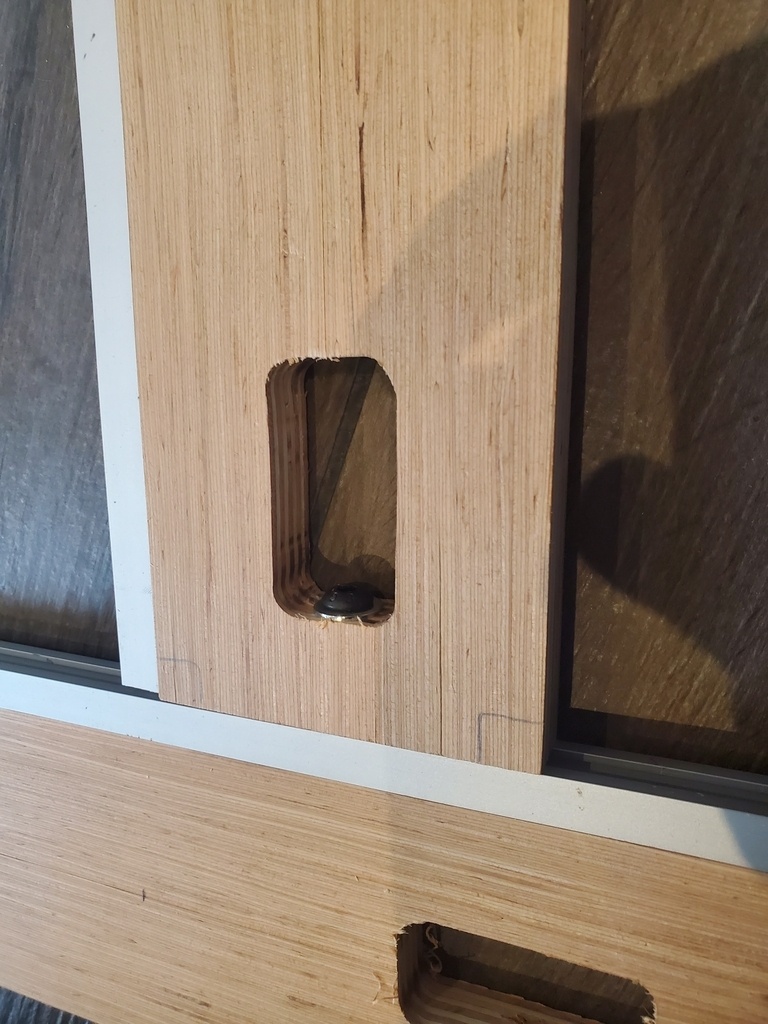

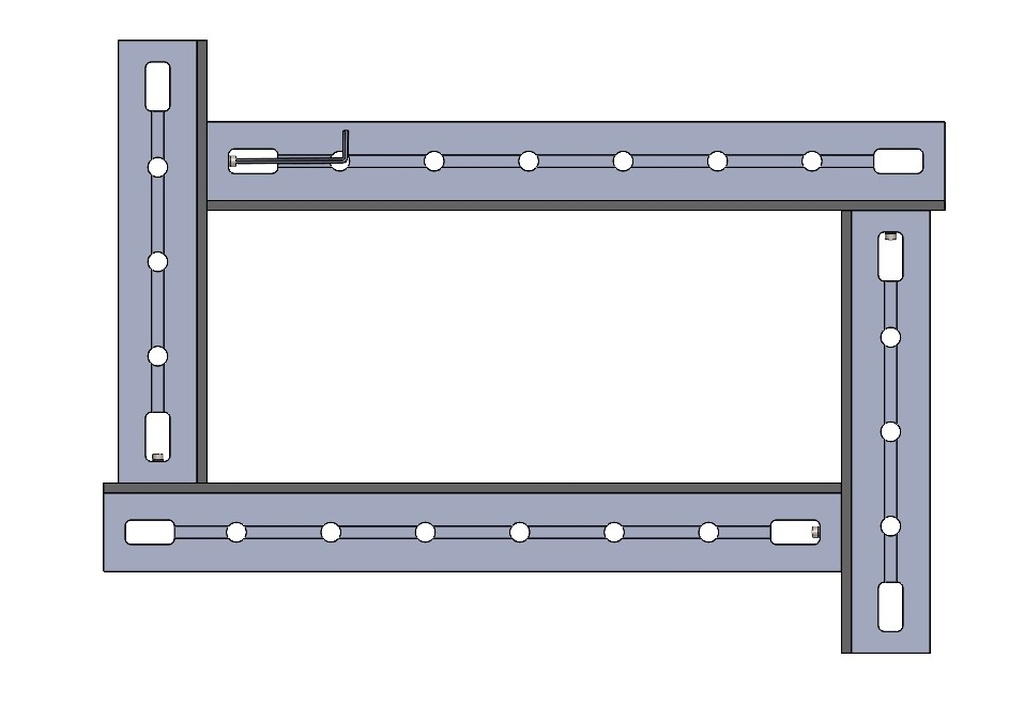

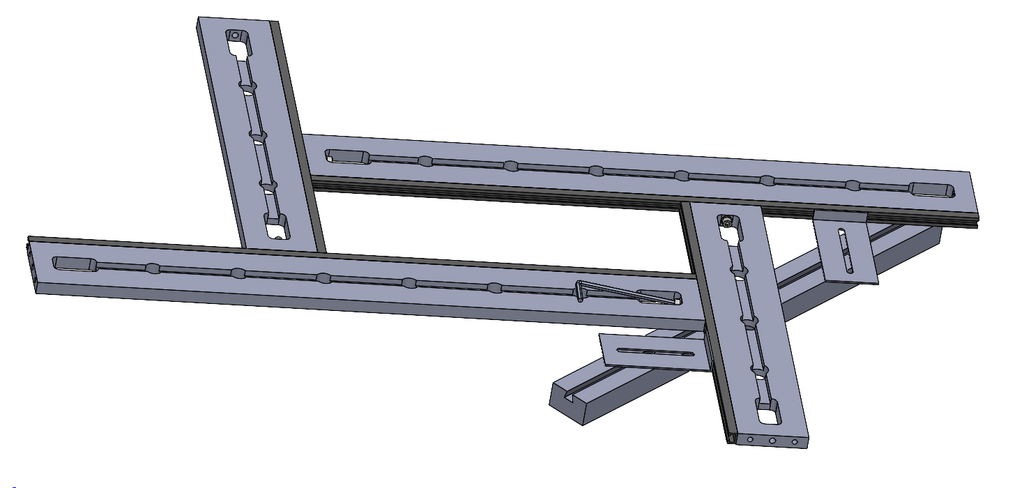

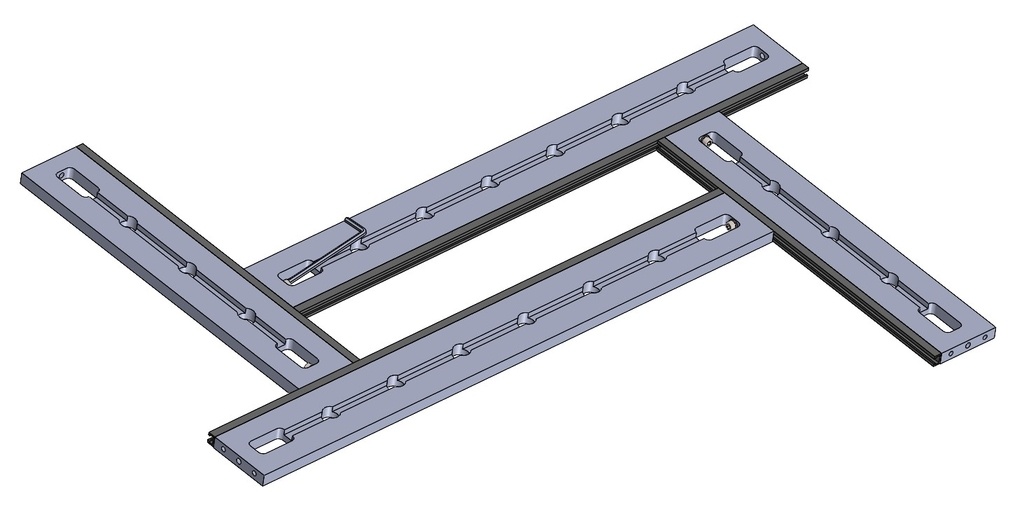

sur la troisième image, j'ai prévu la possibilité de fixer des equerres avec le système MatchFit en cas d'usinage de rainure positionnée à répétition (exemple : limon escalier). de la même manière on peut envisager une rainure en queue d'aronde en lieu et place des rainures et alésages Ø20mm (voir plan pdf)

RQ : ~30€ de fourniture, approvisionnable pour le même prix chez ali-temu-vevor-express, mais avec une satisfaction certaine de l'avoir fait soi même ;-)
