Epure du coffre à jouet de SylvainLeFrancomtois repris sous SKP

par Bernino

Bonjour,
J'ai repris le projet "coffre à jouet" de SylvainleFrancomtois à titre d'exercice de tracé d'épure. Il nous a décrit sa méthode de tracé conventionnel (et professionnel) et j'ai trouvé ça profitable; je le remercie.

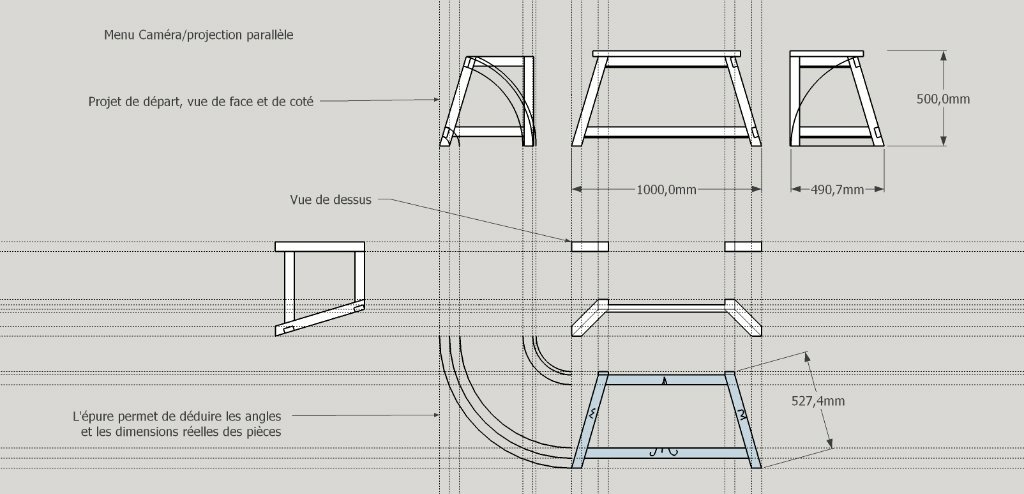

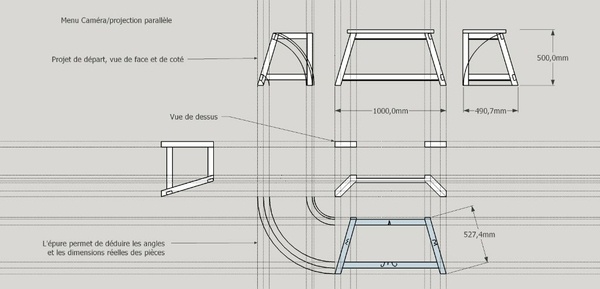

J'ai repris l'exercice sous sketchup, mais de façon incomplète, c'est juste pour se faire la main et utiliser sketchup en 2D. Ce n'est sans doute pas l'usage normal de sketchup, car on part plutôt d'une modélisation en 3D d'un projet pour obtenir angles et longueurs réelles sans faire d'épure.
Je met aussi le fichier pdf, mais il a peu d'intérêt.
Prenez ce post à titre d'exercice (il n'est pas complet ni exempt d'erreur) et voyez le projet "coffre a jouet" de Sylvainlefrancomtois pour compléter
Je n'ai pas tracé la "vue en bout" décrite par Sylvain....

Contenus associés

On en parle ici

Bernino a publié le plan "Epure du coffre à jouet de SylvainLeFrancomtois repris sous SKP".il y a 10 mois
sylvainlefrancomtois


c est génial , merci bernino !! faire la relation du traditionnel au numérique deux monde vont se rencontrer !!

sylvainlefrancomtois


si tu me permet ,juste une petite erreur ! les traverses basses ,doivent avoir une pente de niveau au chant inférieur ;)

Zeloko


Beau travail collaboratif ;)

PS : @sylvainlefrancomtois, si tu le juge intéressant, tu peux associer ton pas à pas au plan de @bernarnino.

sylvainlefrancomtois


yessss tout de suite !

sylvainlefrancomtois


attention ,le projet fait 100 cm x 50 cm x 50 cm !!!
