Simulateur retrait du bois 2D - 3D

A propos :

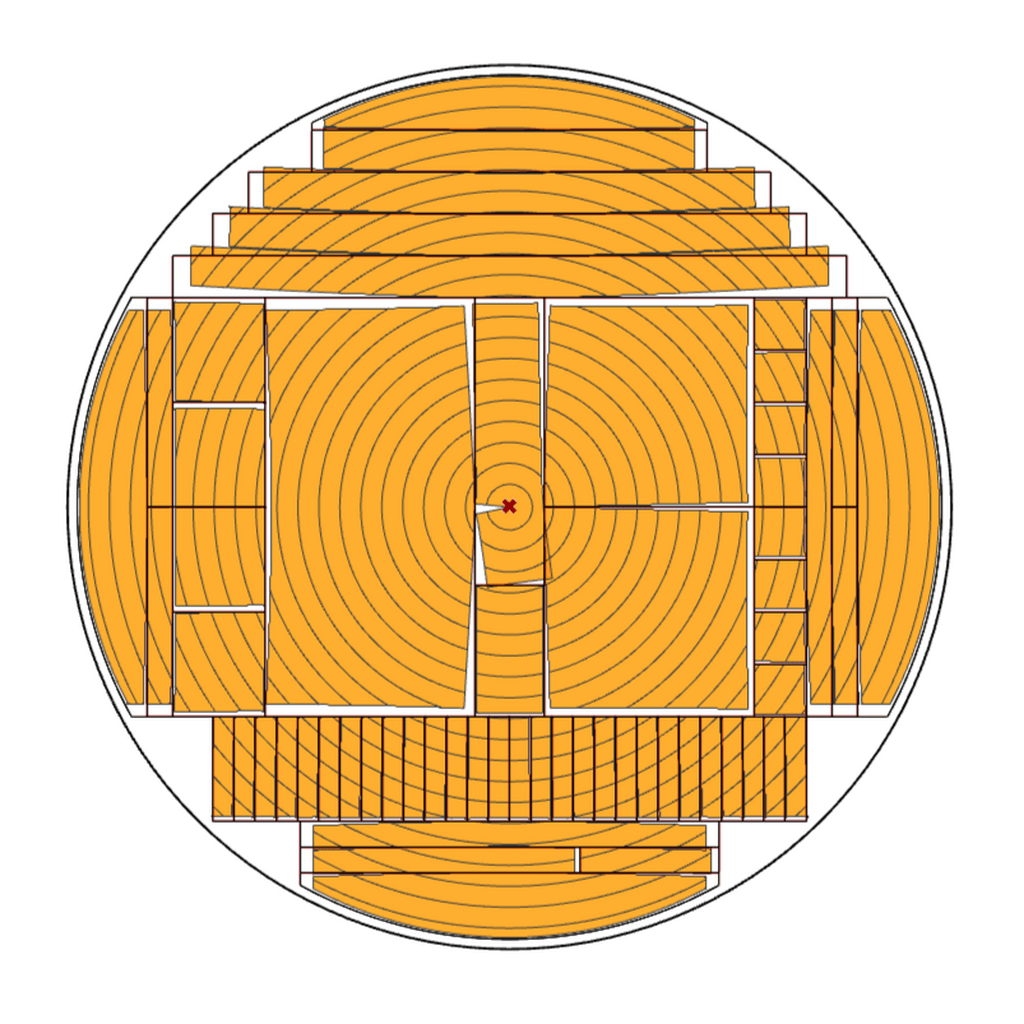

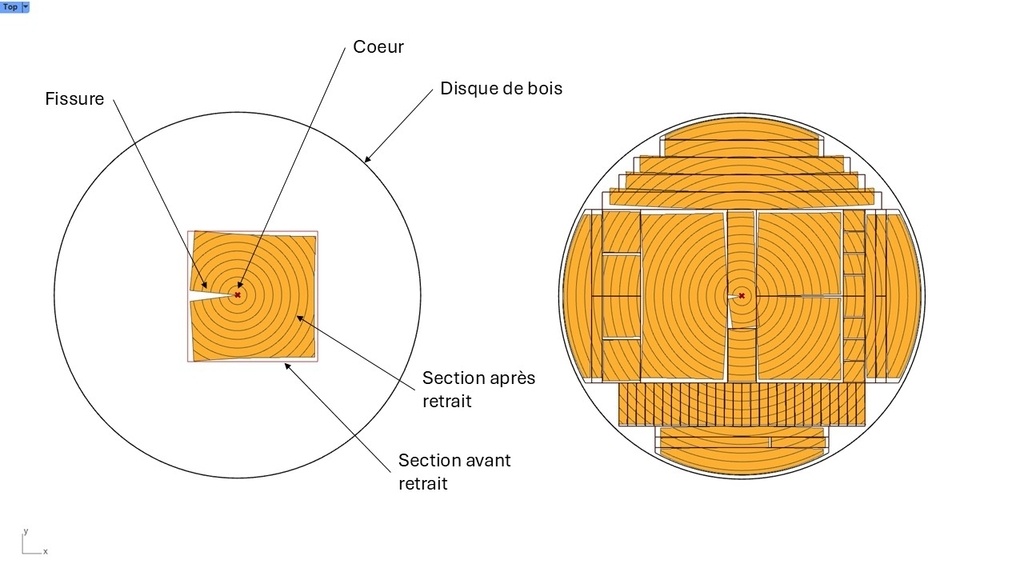

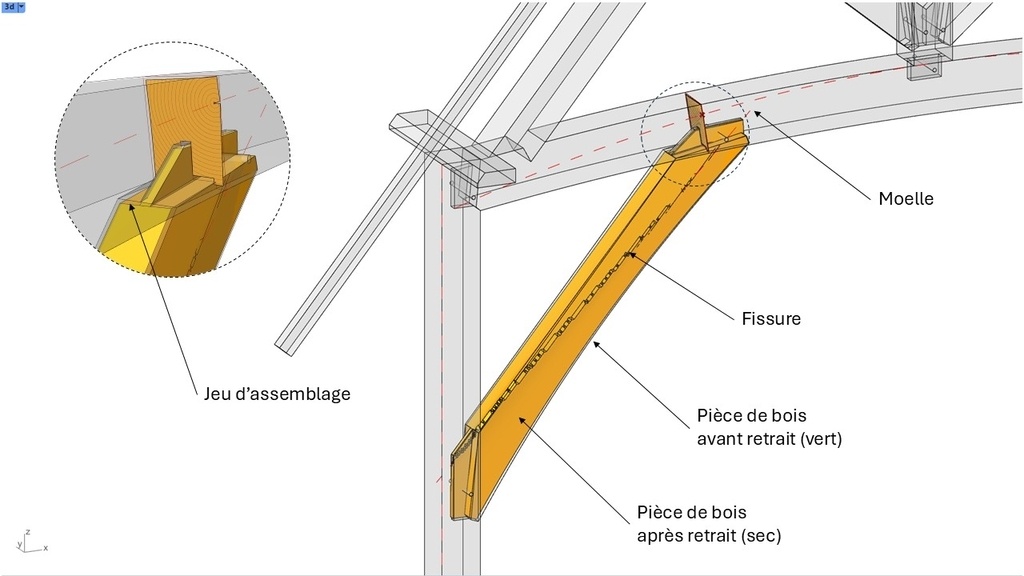

Ceci est un modèle paramétrique requérant le logiciel Rhinocéros et Grasshopper. Il permet d'appliquer du retrait sur des sections de bois en 2D ainsi que sur des pièces de bois massif en 3D. Il prédit de manière fiable les déformations et l'apparition de la fissure. Une méthode de calcul par le dessin est également fournie pour aller plus loin.

Instructions :

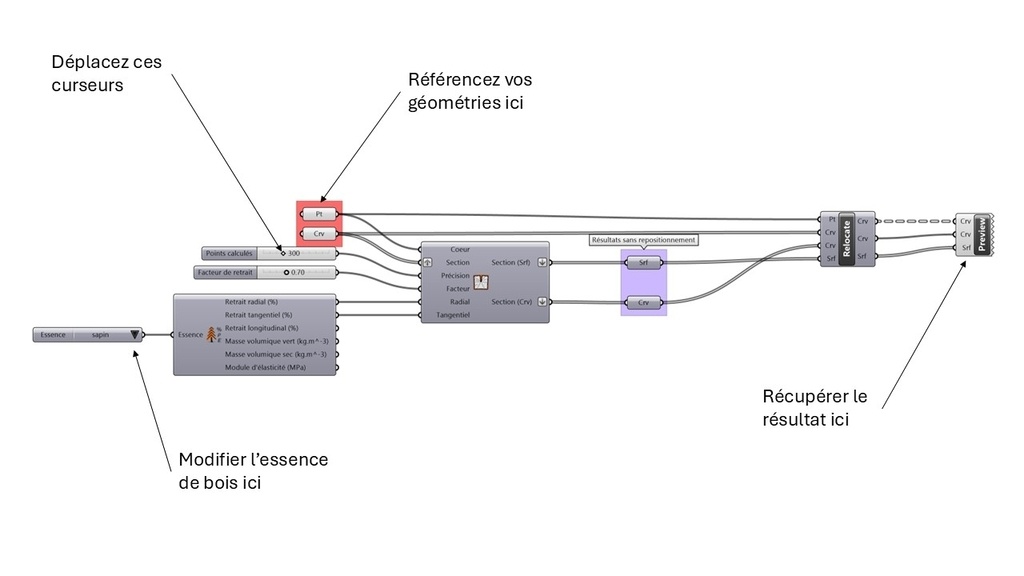

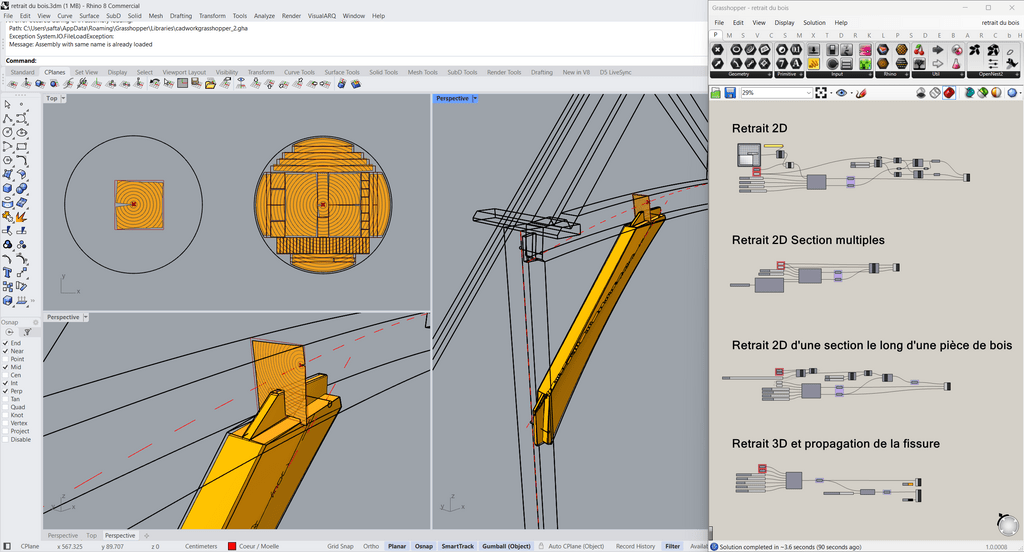

Ouvrez le fichier 'retrait du bois.3dm' avec le logiciel Rhinocéros 3D. Vous verrez apparaître dans ce fichier des lignes, polylignes et solides qui serviront de référence pour le modèle paramétrique. Lancez ensuite le plugin Grasshopper en tapant "Grasshopper" dans la barre de commande ou via l'icone associée. Ouvrez ensuite le fichier 'retrait du bois.gh' dans l'interface Grasshopper. Vous devriez voir apparaître des sections de bois ainsi que le lien de ferme en orange sur la fenêtre de Rhinocéros. Vous pouvez désormais vous amuser à modifier les valeurs de retrait sur l'interface Grasshopper, changer l'essence de bois, déplacer le cœur ou la moelle, modifier la section ou la pièce de bois de référence.

Aller plus loin:

Ces outils de simulation font partie du plugin BlackBee pour Rhinocéros Grasshopper. BlackBee vous permet de modéliser vos structures bois de manière paramétrique.
Vous trouverez plus d'informations ici : Télécharger BlackBee
Vous pouvez soutenir le développement de BlackBee ici : Faire un don
