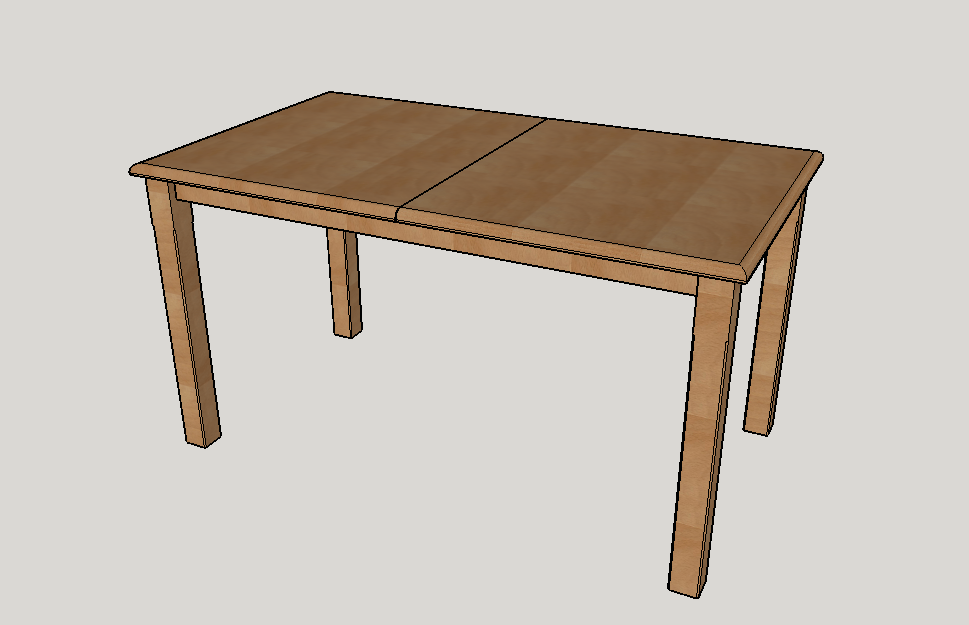

Table extensible

par mattlalielouise

Une nouvelle fois je sollicite votre aide.
Dite moi tous les défauts ou amélioration de ce plan que vous trouverait.

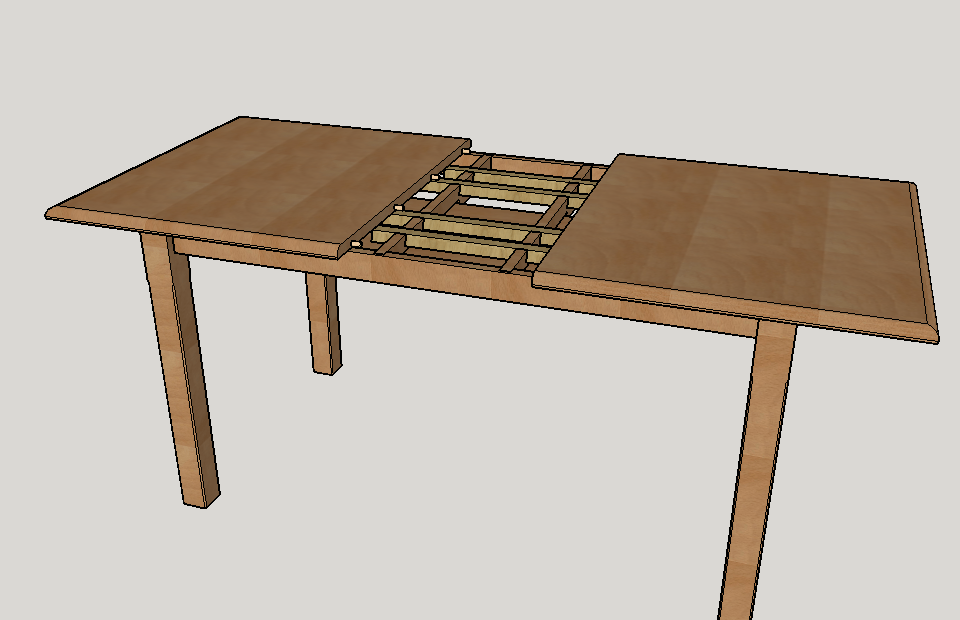

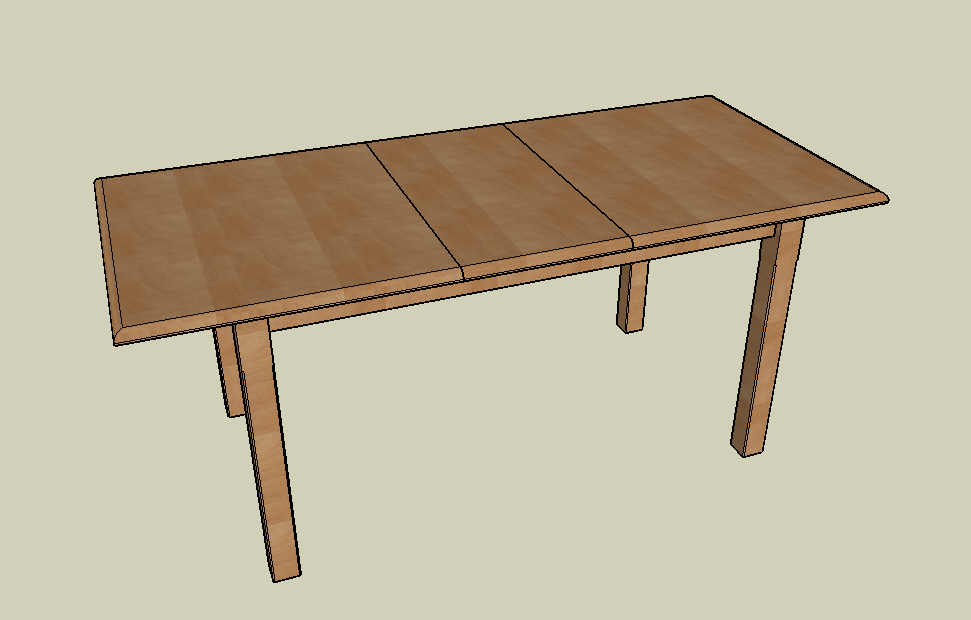

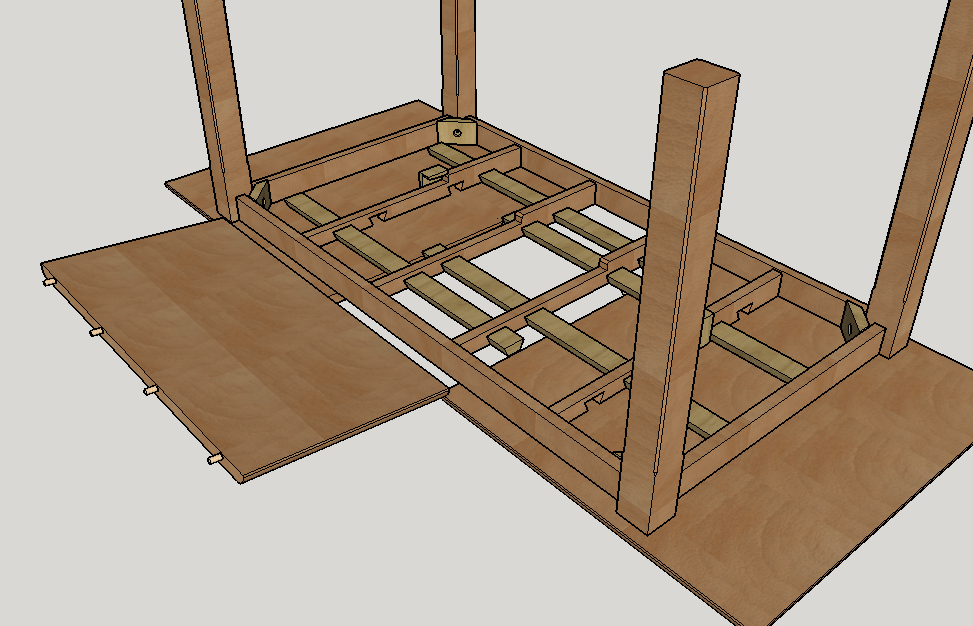

il sera réaliser en hêtre, la rallonge se range sous la table (je n'est pas modéliser mais il y aura un truc pour le maintenir en place).

Mis à jour

On en parle ici

mattlalielouise a publié le plan "Table extensible".il y a 8 mois
jeanco77


Je ne vois pas de défaut de conception à priori.
Il faut penser à chanfreiner les bouts de tes traverses-coulisses pour qu'elles se remettent en place facilement quand tu refermes la table.
Pour le reste ça a l'air très bien.

mattlalielouise


merci pour le chanfrein que je n'est pas modéliser mais qu'il ne faut pas oublier a la réalisation!

mattlalielouise


Pas d'autre suggestion ? pied trop fin, trop de traverse, ... ?

Niouniou

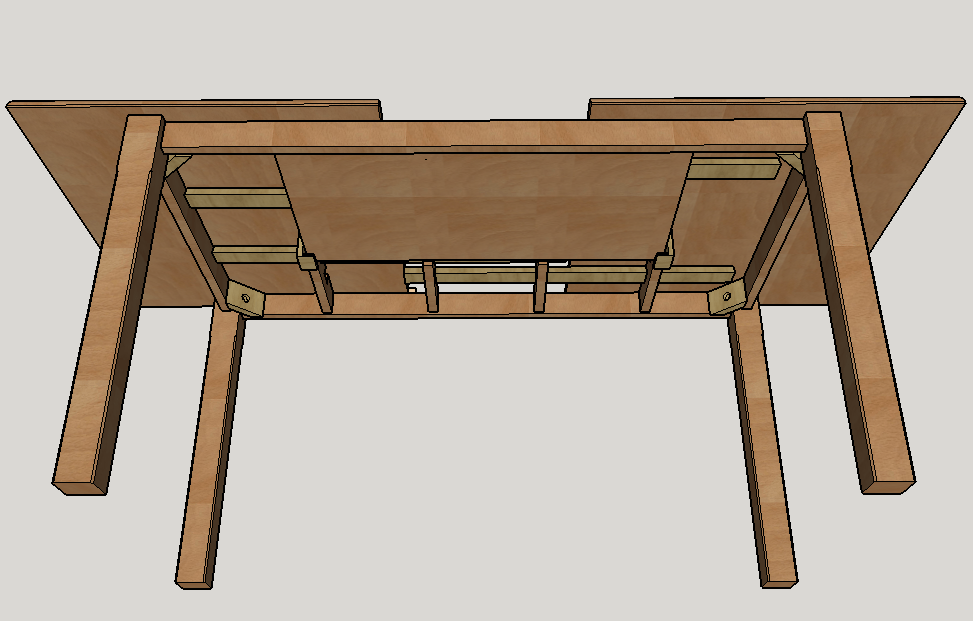

Perso, ce qui me fait tiquer un peu, c'est les coins inférieurs... C'est une platine métallique ? Quel sera le mode de fixation sur le pied et sur les traverses latérales ?

mattlalielouise


Non en bois, elles seront visser coller sur les traverses et simplement viser dans le pied qui aura sûrement un insert ou un taraudage.
