Schijfke

Meuble TV - Chester 2

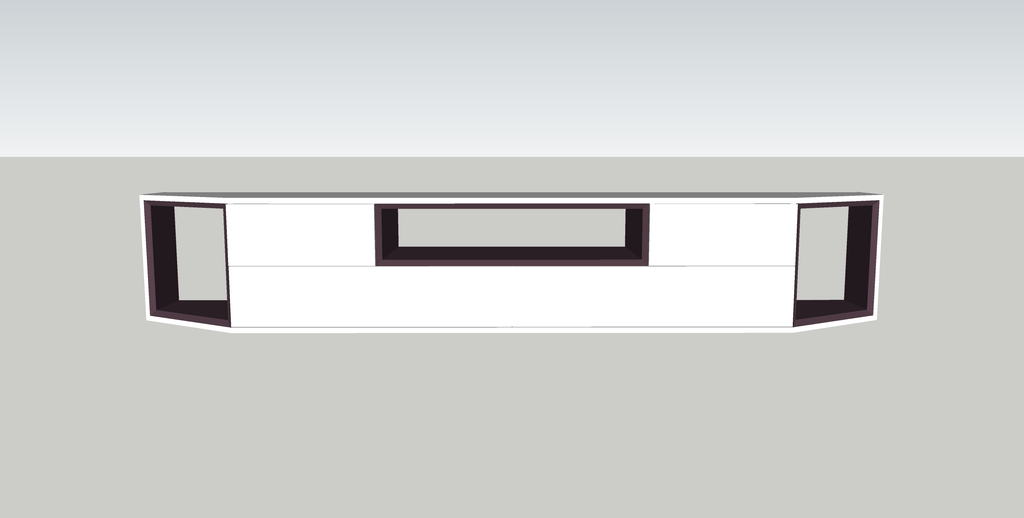

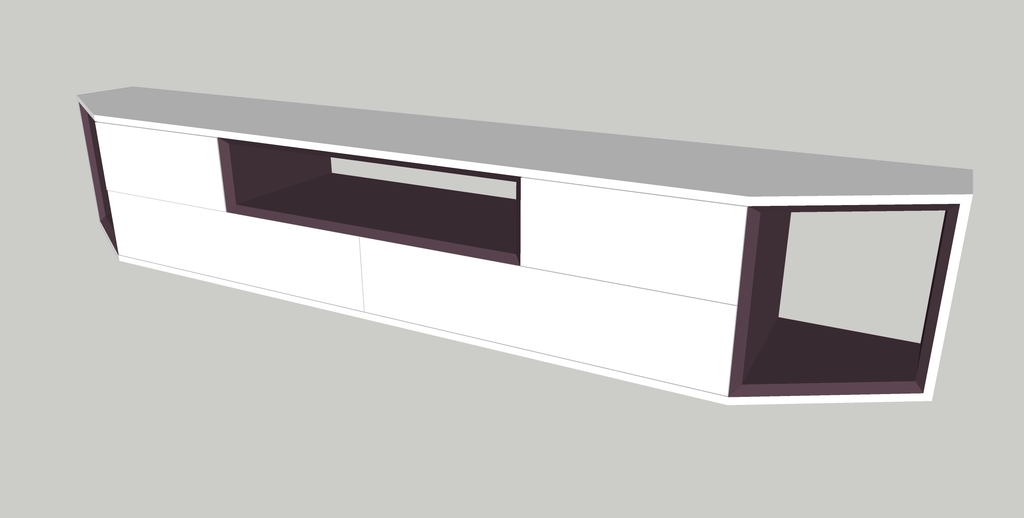

Meuble TV inspiré de la collection Chester (ArteM).

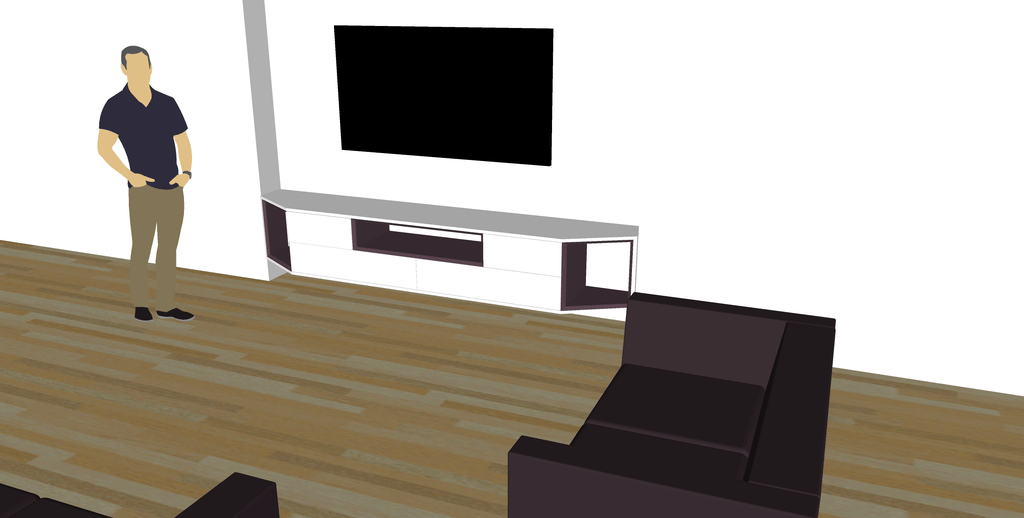

Ce meuble est à l'origine destiné à être "suspendu" haut mur en dessous de la TV (voir dernière illustration).

Ce plan ne contient pas les éléments de quincaillerie. En revanche je peux déjà vous décrire les points suivants:

  • Système d'ouverture "K-Push"
  • Charnière Kimana
Mis à jour

Contenus associés


Discussions

Schijfke a publié le plan "Meuble TV - Chester 2".il y a 1 an
Schijfke


Etant ma première réalisation, n'hésitez pas à contribuer/commenter/critiquer. ;-)

Et puis, même si c'était la 42ème, n'hésitez pas à me donner vos feedbacks !!

Boris Beaulant


Hmm ... j'en connais un qui va s'amuser avec toutes ces coupes baises ;)
Tu penses utiliser quoi comme matériau ?

Schijfke


Je pensais utiliser du MDF pour ensuite le laquer. Une autre idée ? P-e quelque chose de plus léger ?

Boris Beaulant


Ok. Dans ton plan, il y a pas mal de doubles paroies, c'est nécessaire ?

Schijfke


Oui et non. Je m'explique ...

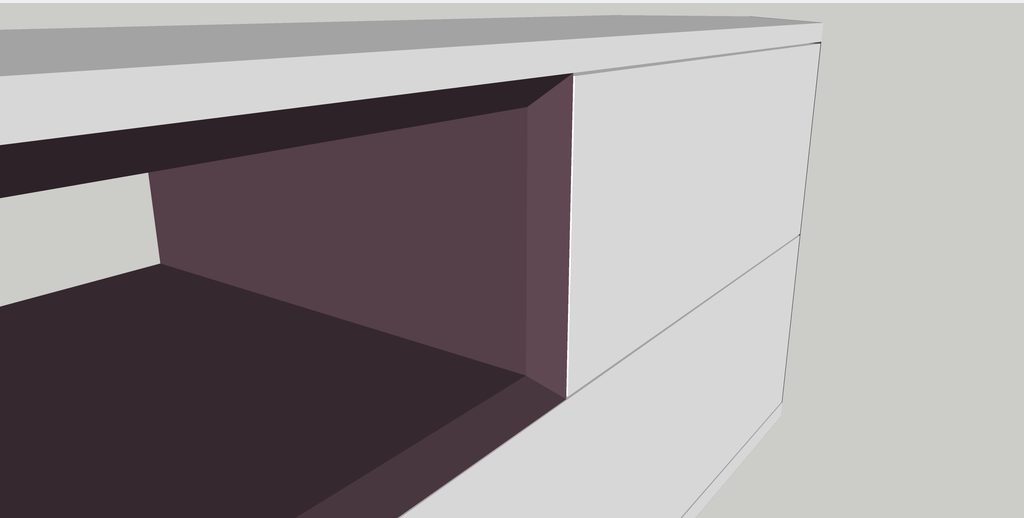

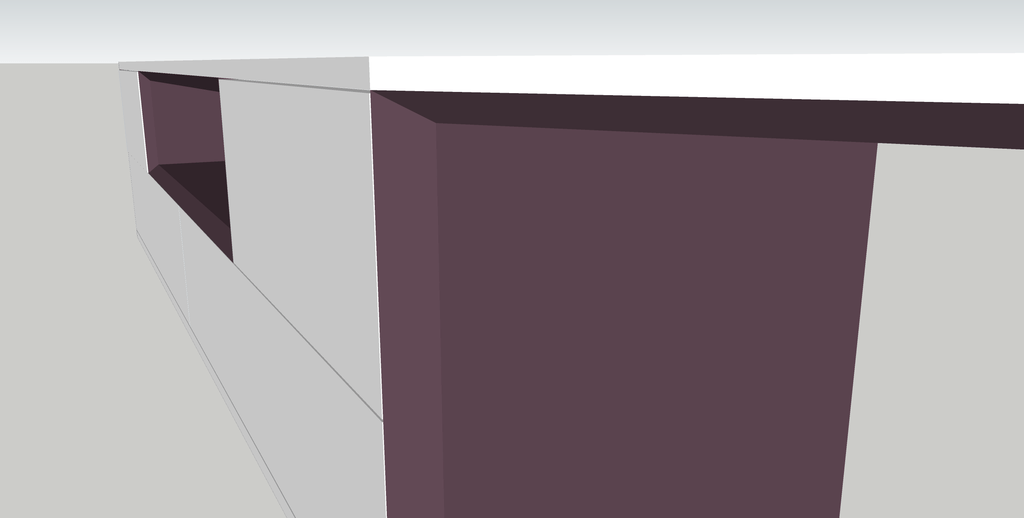

Pour les compartiments chanfreinés (en gris anthracite) C'est purement esthétique. J'aime beaucoup la perspective et le contraste que ça donne au meuble. (c.f. image jointe)

Concernant les parois à l'intérieur du meuble (c.f. 2ème image jointe):

  • Les futurs charnières seront placées sur les parois inférieures (en rouge). Etant donné les charnières Kimana, je dois forcément être de niveau.
  • Les parois entourées en bleu sont aussi esthétiques: elles permettent d'avoir une symétrie lorsque l'on ouvre l'une des deux portes abattantes inférieures. De plus elles permettent de monter par assemblage excentrique la paroi du bas.
Boris Beaulant


Je comprends. Mais c'est clair qu'il va peser un âne mort ton meuble. Avec des parois de 40mm en MDF ...
Un rapide calcul estime le volume de MDF à 0.15m3 ... et du MDF à 600kg/m3 = 90kg

Schijfke


Une solution serait de réduire l'épaisseur du MDF de 20mm à 18mm (voir 16mm excepté pour les parois qui soutiennent les charnières...

Boris Beaulant


Oui, ou réduire le nombre des doubles parois. Il y a quand même un ensemble d'endroit où elles ne sont pas indispensables, non ?

jeanco77


Projet ambitieux et pas du tout évident techniquement. Je rejoins @zeloko pour les coupes ça risque de ne pas être évident.
Quand tu dis "premier projet", c'est le premier que tu mets en ligne ou c'est le premier projet de meuble de toute ta vie ?
Si c'est la deuxième option, tu as de l'ambition et j'ai hâte de voir le résultat !

Pour le matériau, le CP okoumé c'est plus léger. Si tout est laqué, tu va devoir traiter les chants et les faces (enduit avant peinture), mais ça devrait alléger un peu.

Schijfke


@jeanco77, première publication je te rassure. ;-)

CP okoumé, on passe à 500kg et je comptais de toute façon passer un primaire avant la laque... Merci du conseil !

@zeloko, je vais essayer d'enlever l'une ou l'autre paroi selon la quincaillerie choisie.

jeanco77


Tu veux dire 50 kg ? Le CP c'est plus léger que le MDF. En plus tu peux le prendre en 15 mm d'épaisseur, c'est très solide et pour mettre les quincailleries c'est très bien.

Schijfke


Je voulais dire 500kg/m3. Par contre étant donné que les charnières font 15mm d'épaisseur, je peux réduire le CP à 18mm...

mattlalielouise


Tu aurais également pu utiliser cette technique pour alléger ton meuble

Schijfke


@mattlalielouise de fait ! Comme le montre le pas à pas, il est malheureusement trop tard pour l'envisager.. mais j'y penserai pour les prochains projets :-)

Par contre ca demande pas mal de découpe en plus ... étant donné le peu d'outillage que j'ai, c'est probablement pas plus mal d'avoir commencer "simplement".
