hubert

Treteau Pliant

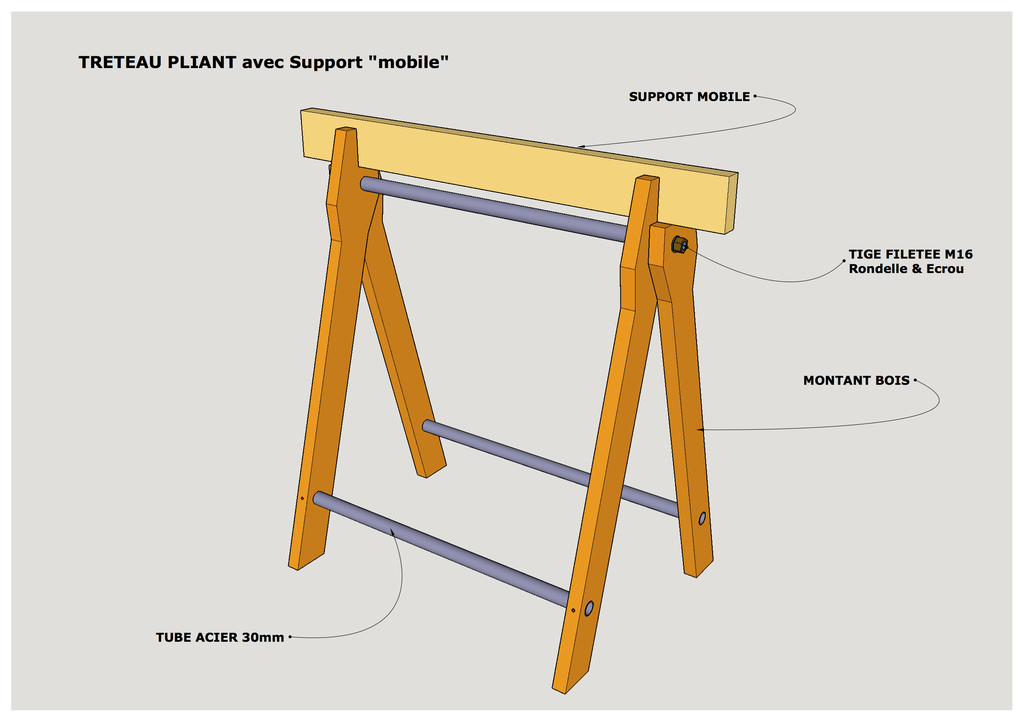

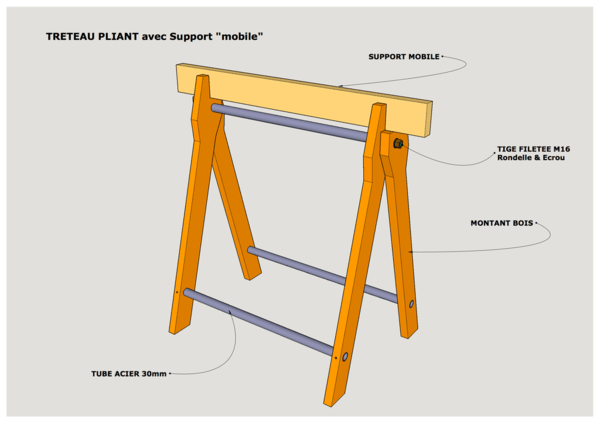

Tréteau pliant Bois/Métal, avec support mobile
Principe: le tréteau agit comme une pince et emprisonne la pièce mobile, la charge sur l'ensemble augmente le pincement...pas besoin de verrouillage ouvert!
Nota: les tubes acier peuvent éventuellement être "remplacés" par des traverses bois à repositionner!
>>>>plan Sketchup pour adapter à vos envies et besoins.
Bon courage.

Mis à jour

Discussions

hubert a publié le plan "Treteau Pliant".il y a 1 an
Boris Beaulant


Hey, j'avais eu une réflexion du même type ;)

Mais il est vrai que l'inconvénient de ça c'est que si on le prend par la barre du haut, il se déboite ...

Et du coup, il y a l'idée opposée.

hubert


Bonjour
Le mieux,comme le support est mobile, c'est de le prendre par le tube "pivot"
l'idée "opposée" a le défaut de nécessiter un verrouillage en partie basse...

Boistien


Je trouve cette solution de pinces qui s'ouvrent quand le tréteau est en position fermé très pratique si le support du haut est fixé sur 2 des montants du même coté. De cette façon, cette barre n'est plus une pièce à part !
Et du coup, si on soulevait le tréteau en position ouvert par cette barre , elle ne s'enlèverait pas.
Et si on voulait la remplacer parce que trop abimée, on peut la dévisser simplement.
Pour ma part je ne vois pas trop l'intérêt d'avoir une barre amovible..?
Surtout dans ta formule Hubert.
Mais n'hésites pas à expliquer. ;)

Wil


C'est marrant que cette discussion ressorte ! J'y pense toujours à me fabriquer ces types de tréteaux, mais je n'ai pas encore pris le temps.

hubert


Bonjour a tous
La traverse supèrieure peut effectivement être fixé par des vis....
Je l'ai "voulue" mobile pour simplement pouvoir en mettre une plus ou moins longue selon les besoins, sans passer par un vissage/dévissage qui au fil du temps selon le type devis utilisées posera problème!
Mon but en proposant ce modèle à pince, est uniquement de trouver une solution, qui évite de devoir verrouiller en position ouverte.
Et puis, au final, chacun choisira...

nicoglider

Bonjour,

Comment sortir un plan des pièces pour une impression?
Merci

Boris Beaulant


Tu trouveras certainement un partie de réponse par ici : https://www.lairdubois.fr/ques...
