hubert

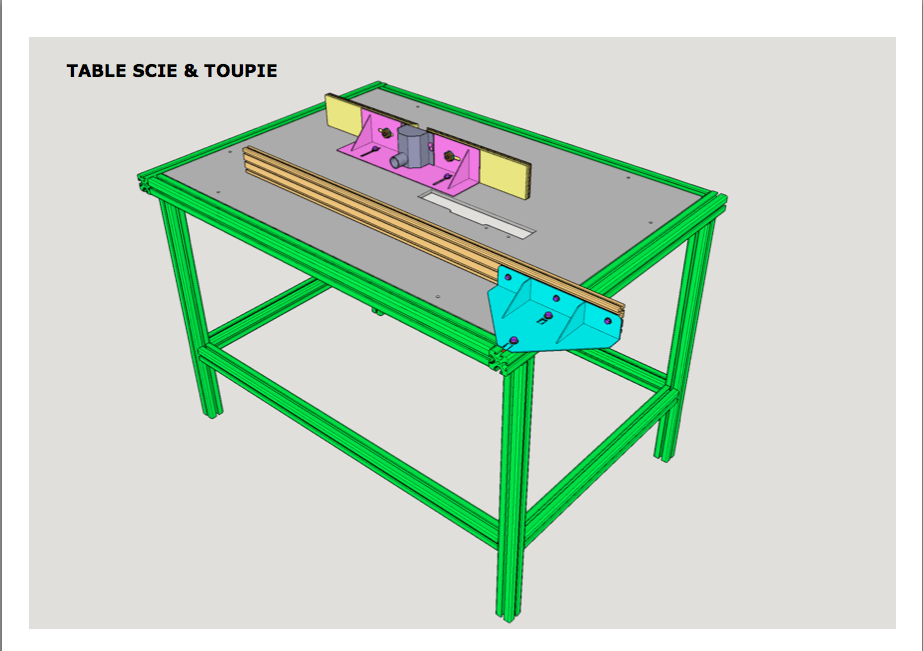

Table pour scie circulaire et défonceuse


Profil Alu et Pièces de jonctions >>MOTEDIS
Pièces diverses "tôle" et Plateau Alu fabrication chez industriel (tôlerie)
Toutes questions bienvenues...
Cordialement

Mis à jour

Discussions

hubert a publié le plan "Table pour scie circulaire et défonceuse".il y a 1 an
Albertus

Bonjour Hubert, tout d'abord, merci pour le partage et meilleurs vœux pour 2017.
Je suis actuellement en train de concevoir un établi/table de sciage basé également sur les profilés motedis.(Perso, j'utilise des 30 et 60 B-Type rainure 8). Aussi ton post m'intéresse beaucoup et voudrais te poser quelques questions. As-tu déjà fini la réalisation de cette table? Si oui, te serait-il possible de poster quelques photos? Aussi, comment as-tu réaliser la pièce qui soutient le guide de la scie sous table? fabrication maison ou fabrication sur mesure? idem pour le capot d'aspiration de la défonceuse.
Merci par avance.
Cdlt

hubert


Bonjour
L'ensembles des pièces Alu et Tôle 20/10ème est en cours de fabrication chez un industriel (Tolerie),ces pièces ne seront dispo que début février pour l'assemblage...
Concernant le "profil guide rail 40" pour la règle sciage,il s'agit en fait d'un profil Motedis qui sert initialement pour rallonger les profils Alu!
La pièce "aspiration" toupie est également en fabrication tôlerie, mais il est également possible, à priori d'utiliser (en bricolant un peu), un coude PVC de 80 avec une réduction de 32 ou 40 (PVC Nicholl)!
N'hésite à me recontacter...
Cordialement

absolutebeguiner

merci pour le partage;j'ai déja été tenté par ces profilés,mais le site du fabricant manque de lisibilité sur les systèmes d'assemblage...
par ailleur,je suis sous Linux (et très heureux)
mais SketchUp 8 seul fonctionne;dans l'idéal il faudrait les sauvegarder sous SKP8 pour que ma tribu puisse les lires,ce qui ne pénaliserait personne,mais nous offrirait beaucoup plus de plans..
a votre bon coeur!

hubert


Bonjour a tous
je vois pour enregistrer sous une version accessible....
POUR INFO je travaille sur un autre type de table, utilisant la même base (Profil alu et Plateau en 8mm), mais plutôt spécifique pour travaille à la toupie (défonceuse) directement inspiré des produits "Incra"!
Cordialement

GrimLokason

Bonjour, Auriez vous le détails de pièce de chez motedis pour le guide ?

J'ai des rail 11*20 B rainure 8 et pris les 2 long/multiple de la colonne "Slot 8 B-Type" visible ici : http://www.motedis.fr/shop/tab... mais les 2 pièces ont trop de jeu dans les rail pour que ce soit précis :/

Merci d'avance !
