woodworker710

Commode galbée

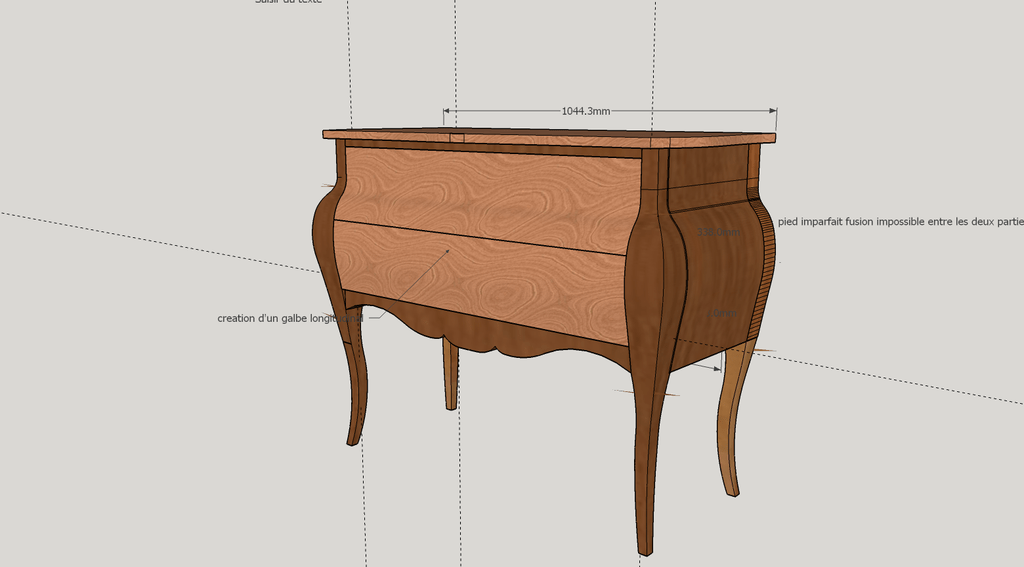

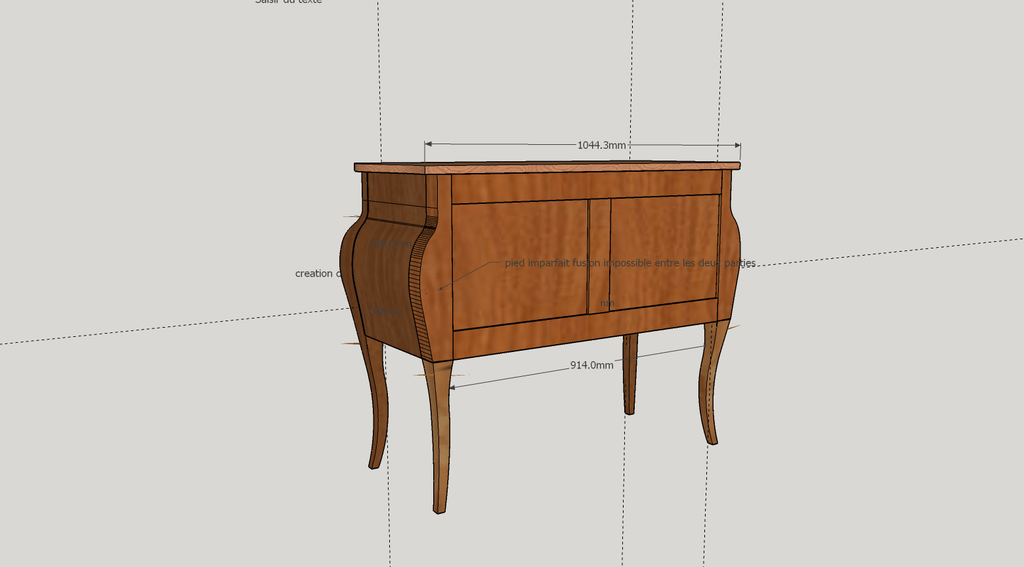

voila un plan skp de la console qui devra trôner dans mon entrée.
vous l'aurez remarqué le plan n'est pas abouti.
Je bute sur plusieurs difficultés;
1 - j'ai besoin de créer un galbe sur les façades de tiroir au centre style Louis XV
2 - j'aimerais voulu obtenir les profils de mes courbes ( pieds, façades) pour ensuite les transférer et faire mes gabarits.
3 - j'ai un problème d'affleurage de la traverse basse au niveau du galbe des façades de tiroirs

Dans le fichier skp j'ai fais différentes scènes comportant des annotations expliquant mes difficultés.
Quelqu'un aurait il une piste ?

Contenus associés


Discussions

woodworker710 a publié le plan "Commode galbée".il y a 1 an
sylvainlefrancomtois


hello ! je suis pas tres fortiche en infos , mais je fait pas mal de courbes !

il faut que tu fasse une traverse section rectangulaire que tu galbe en poussant , tout en préservant ton chantournage !
puis tu fait " de la couture en projetant des droite depuis le tracé du chantournage sur la face galbée , et a l aide de triangles tu fait des faces .
à la fin tu masque les traits .

woodworker710


Merci bcp pour ton aide je vais essayer comme ca. Je remettrai le plan definitif dans la foulée.

niconathy


Pour avoir fait une fois ce type de meuble, je te conseille de faire un patron.
SU est très bien et je l'utilise souvent. Mais il a ses limites.
Un patron est un "gabarit" en CP de 5 qui te permettra de réaliser tous tes gabarits pour la réalisation d'un tel meuble.
Réaliser un plan à l'échelle 1/1 sur papier permet de mieux visualiser les problèmes techniques et d'usinage, bien placer les tenons, etc...
C'est comme pour une porte fenêtre , sur les conseils de @sylvainlefrancomtois un plan sur règle est plus efficace que SU.
Pour un escalier, a un moment il faut tracer au sol, surtout si il y a du balancement.
Ton plan SU, il va falloir en tirer des papiers pour les découper et les coller pour faire ton patron. À mon avis tu gagnera à le réaliser directement.
C'est juste un avis. Je ne connais ni tes compétences, ni ton outillage, ni les challenges que tu aimes relever.

foal


pour ce genre de meuble, rien ne vaut un plan réalisé à l'ancienne à l' échelle 1/1 comme le prescrit Niconathy, surtout si tu galbes le meuble dans les 2 sens , vertical et longitudinal;envisages tu de le plaquer par la suite? regarde sur mon site ma petite commode.

sylvainlefrancomtois


je rejoint les commentaires rien ne vaut une épure !!!

foal


C'est sur! en plus tu vas "galérer" sur SKP et passer beaucoup moins de temps Que sur la planche à dessin .

foal


pardon ,moins de temps avec la planche

woodworker710


merci pour tous vos conseils, c'est vrai que j'ai déjà passé pas mal de temps sur ce plan, et qu'il est l'heure de passer à l'action.
Ce we je tente les épures.
Foal je n'envisage pas de placage car j'aimerais la peindre facon style baroque,
