Mig

Création Table Elliptique de Salle à Manger

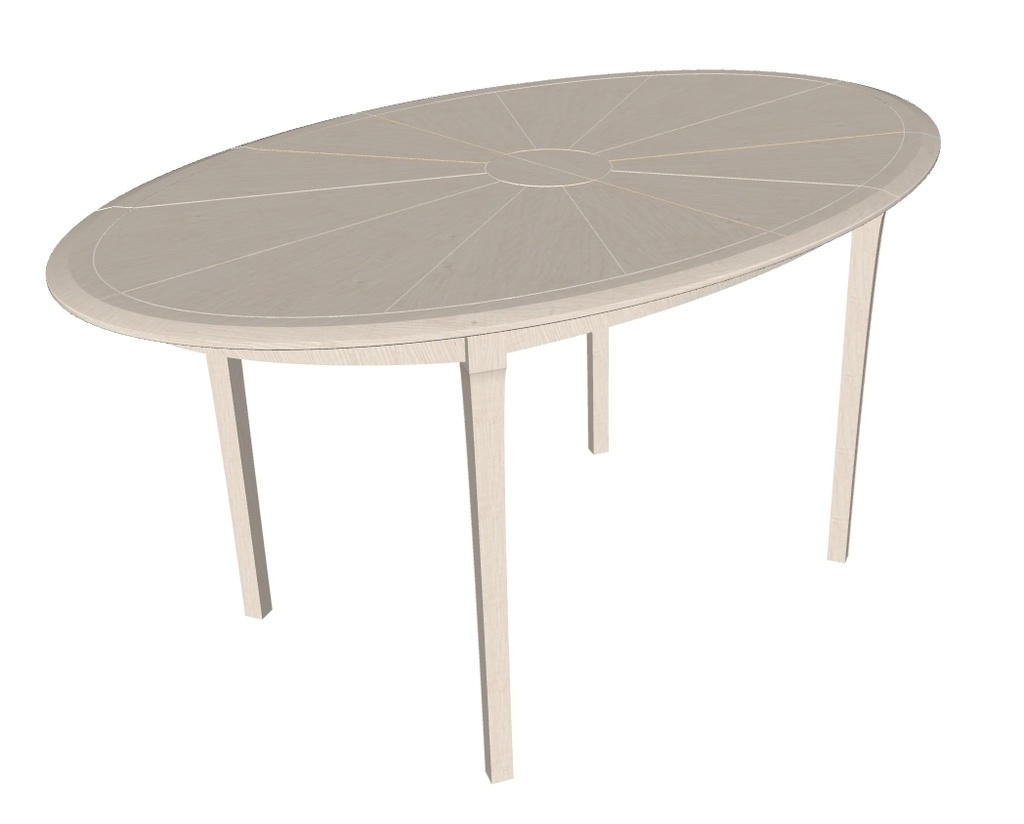

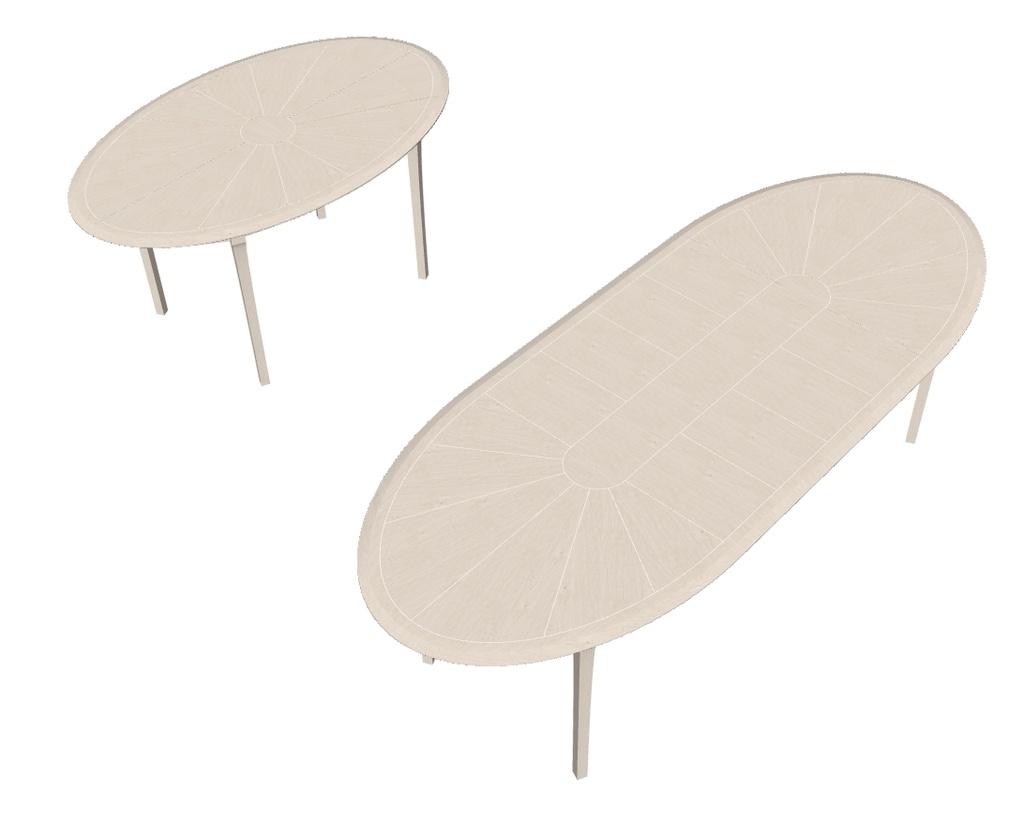

En application directe avec la réalisation d’un ellipsographe de menuisier et l’utilisation du tableur de calcul d’une table elliptique, voici une idée qui m’est venue pour une table de salle à manger pouvant recevoir 6 à 10 personnes (avec deux rallonges).

Réalisation en frêne avec deux options possibles :

• soit un filet en chêne clair de 2mm qui va bien déterminer la partition de l’ellipse en douze segments autour d’un rond central
• soit un filet en érable très blanc de 2 mm, beaucoup plus doux au regard et à mon sens plus esthétique.

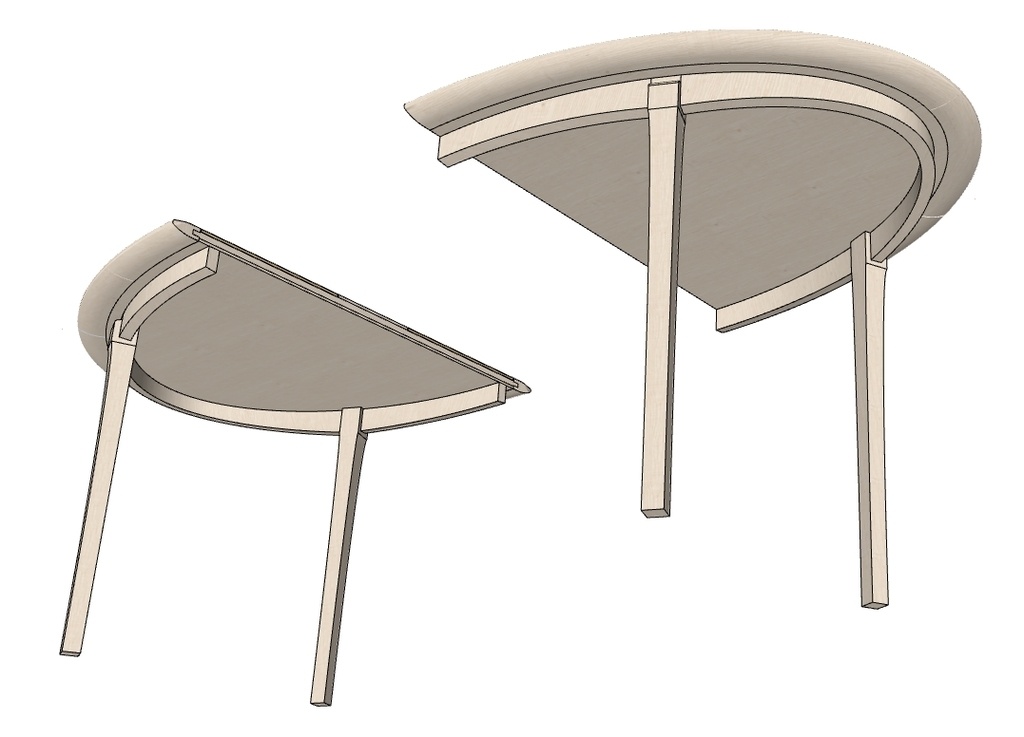

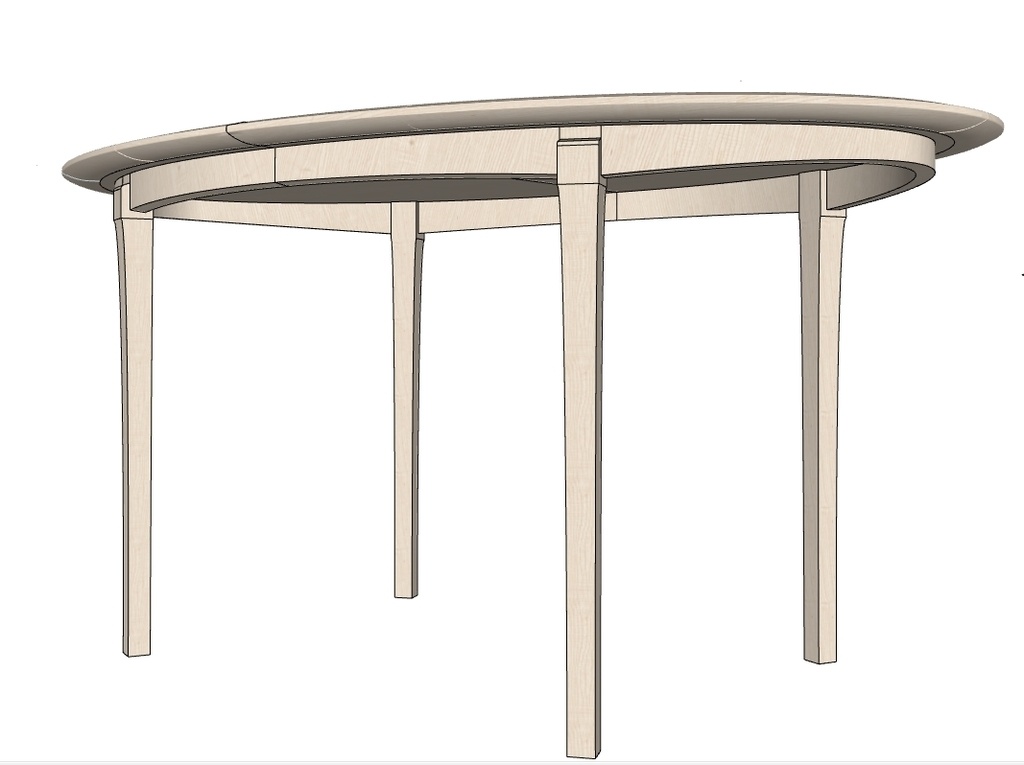

Vous aurez certainement remarqué que les pieds on une réduction parabolique et que les supports de plateau suivent la même courbe elliptique ainsi qu’une empreinte arciforme inférieure qui allége la structure à l’œil.

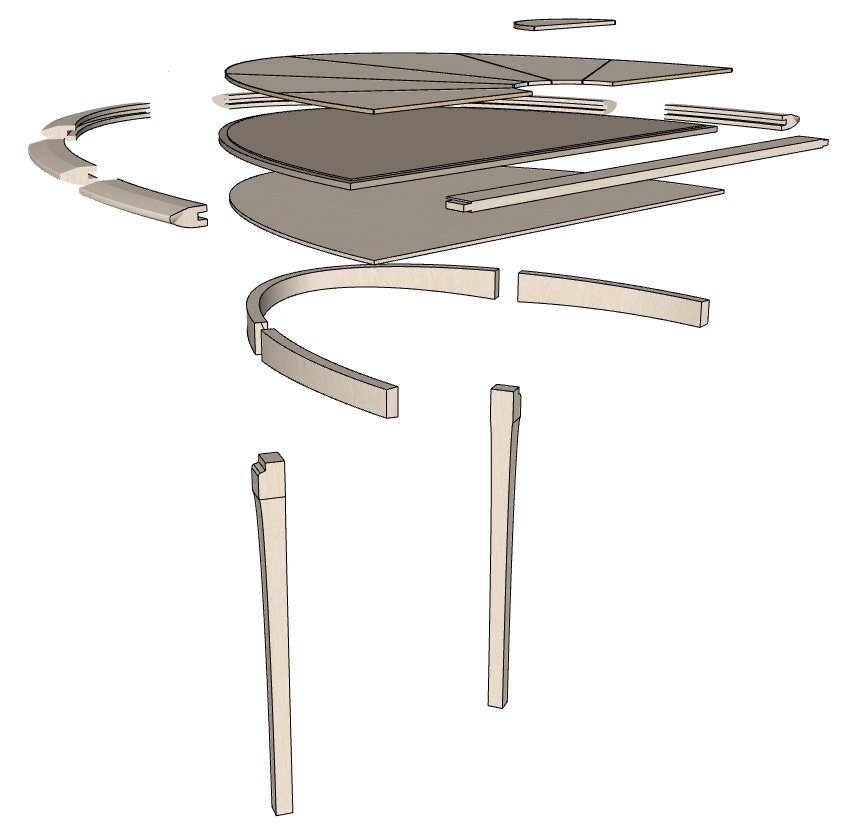

Les morceau de support de plateau ovales pourraient tout à fait se faire en lamellé-collé de frêne massif épaisseur 4 mm x 6, puis repris à l’arbre avec guide sur gabarit.

L’âme du plateau pourrait être en MDF 15mm milieu humide, qui présente une stabilité structurelle et dimensionnelle remarquable. Le placage en frêne de 6 mm d’épaisseur se fera sur les deux faces évidemment !

Votre avis m’intéresse car elle pourrait être ma future table de salle à manger !

Mis à jour

Publications associées


Discussions

Mig  a publié le plan "Création Table Elliptique de Salle à Manger".
il y a 7 ans
sylvainlefrancomtois

beau projet !!!

niconathy

Pour le plaquage, tu fais une sorte de soleil?

Mig

C'est au goût de chacun...
